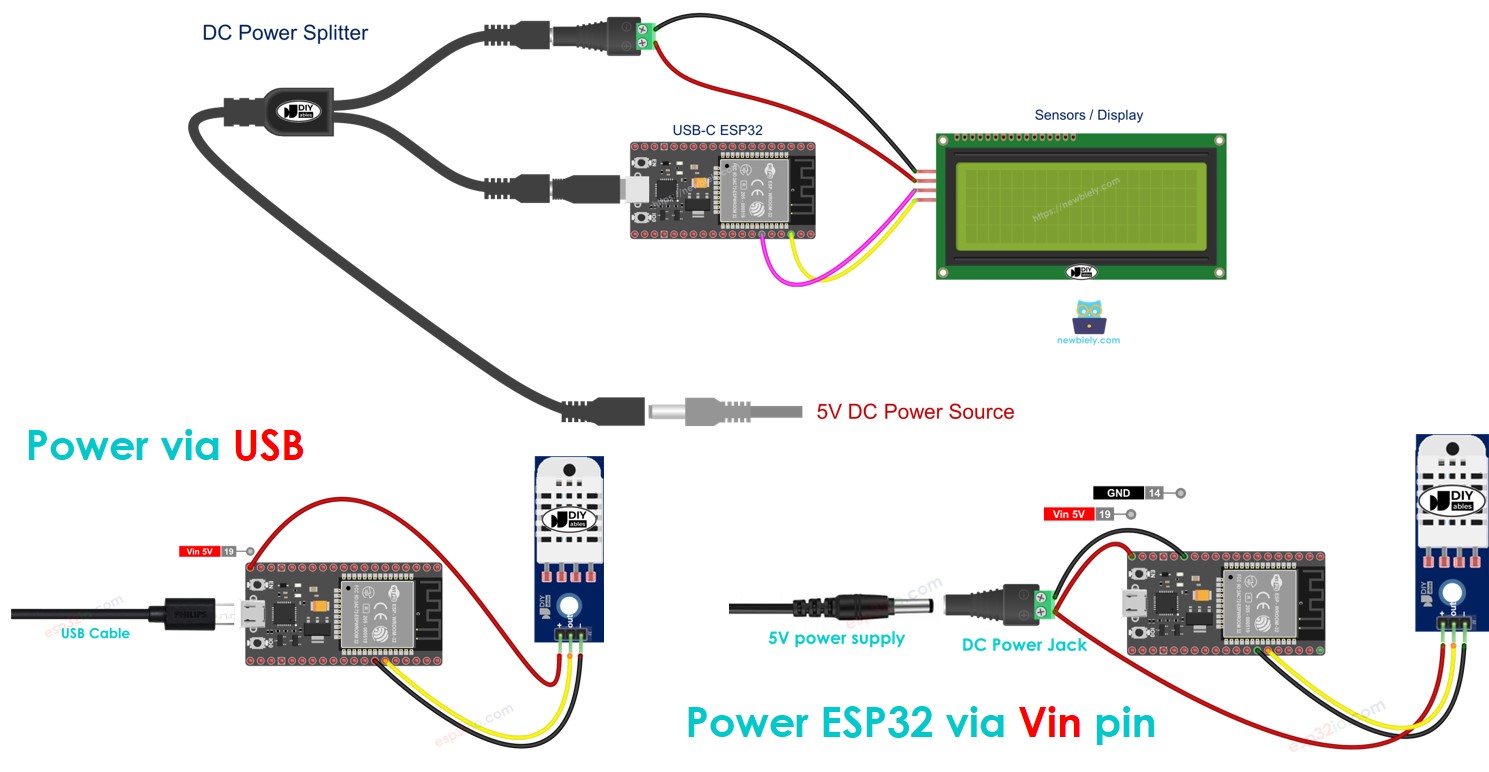

Como Alimentar o ESP32
Este tutorial ensina você a alimentar o ESP32. Você vai aprender todas as formas de alimentar o ESP32 e os sensores conectados.
- Como alimentar o ESP32 pela porta USB
- Como alimentar o ESP32 e os sensores pela porta USB
- Como alimentar o ESP32 pelo pino Vin
- Como alimentar o ESP32 e os sensores pelo pino Vin
- A melhor forma de alimentar o ESP32 e os sensores
- Como fazer a ligação na prática de forma fácil e prática
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables ESP32 S3 Starter Kit (ESP32 S3 included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |

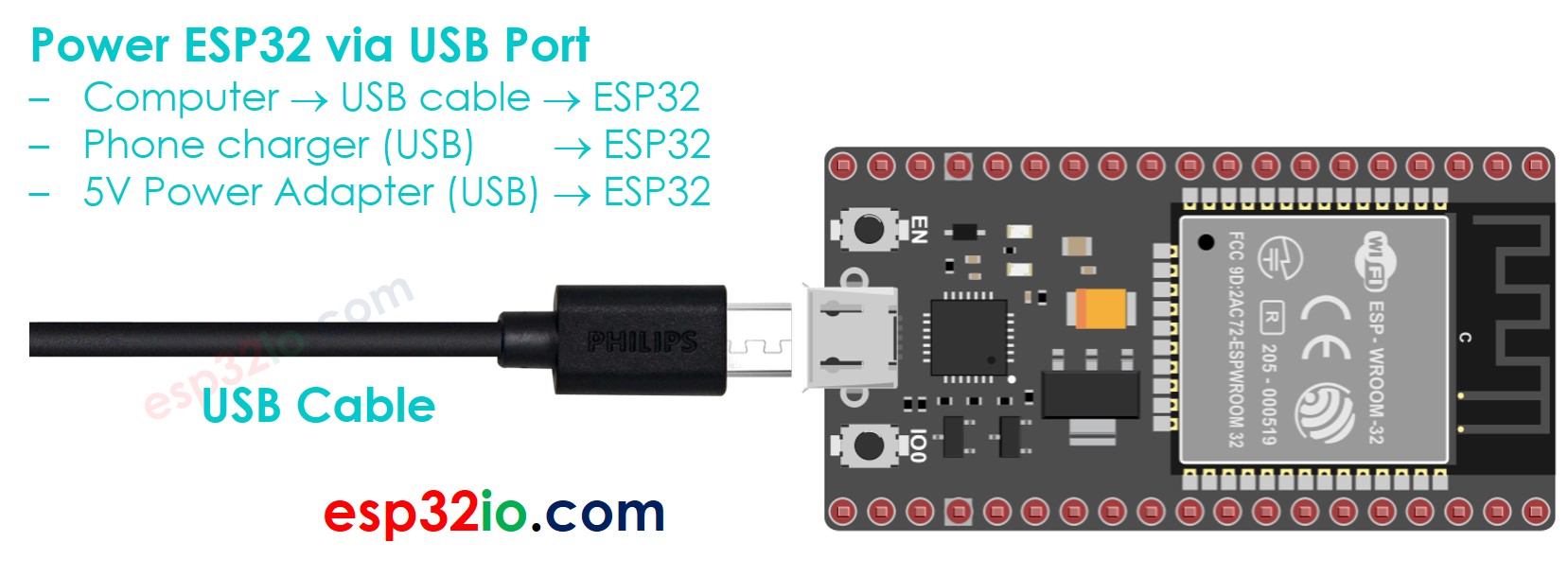

Como alimentar o ESP32 pela porta USB
Você pode usar as seguintes fontes de energia para alimentar o ESP32 pela porta USB
- Computador e cabo USB
- Carregador de celular (terminal USB)
- Fonte de Alimentação de 5V (terminal USB)
Como alimentar o ESP32 e os sensores pela porta USB

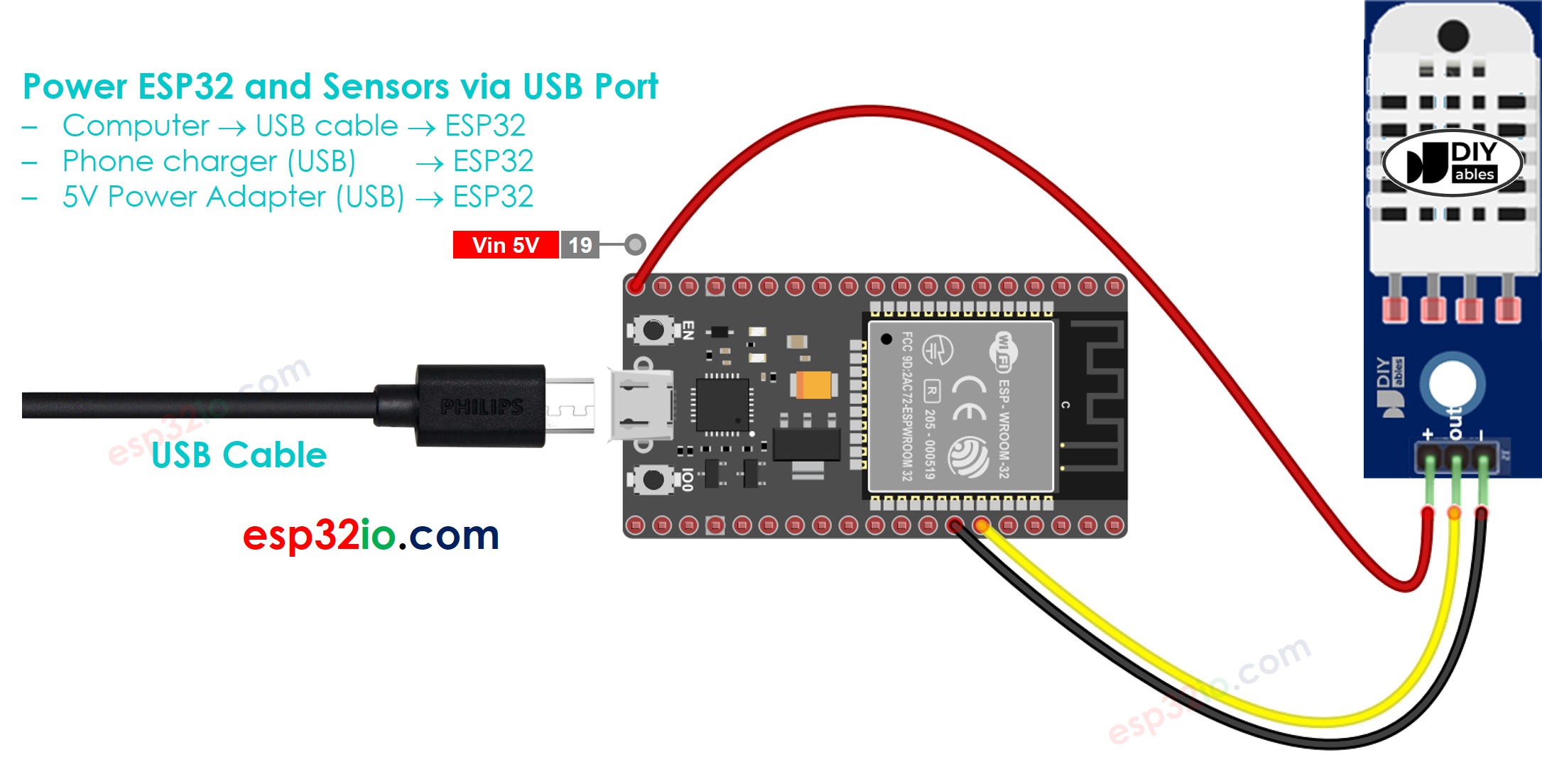

O diagrama abaixo mostra um exemplo de alimentação do ESP32 (pela porta USB) e do sensor DHT22
Você pode alimentar o ESP32 pela porta USB como acima e, em seguida, obter energia do pino Vin para alimentar os sensores.

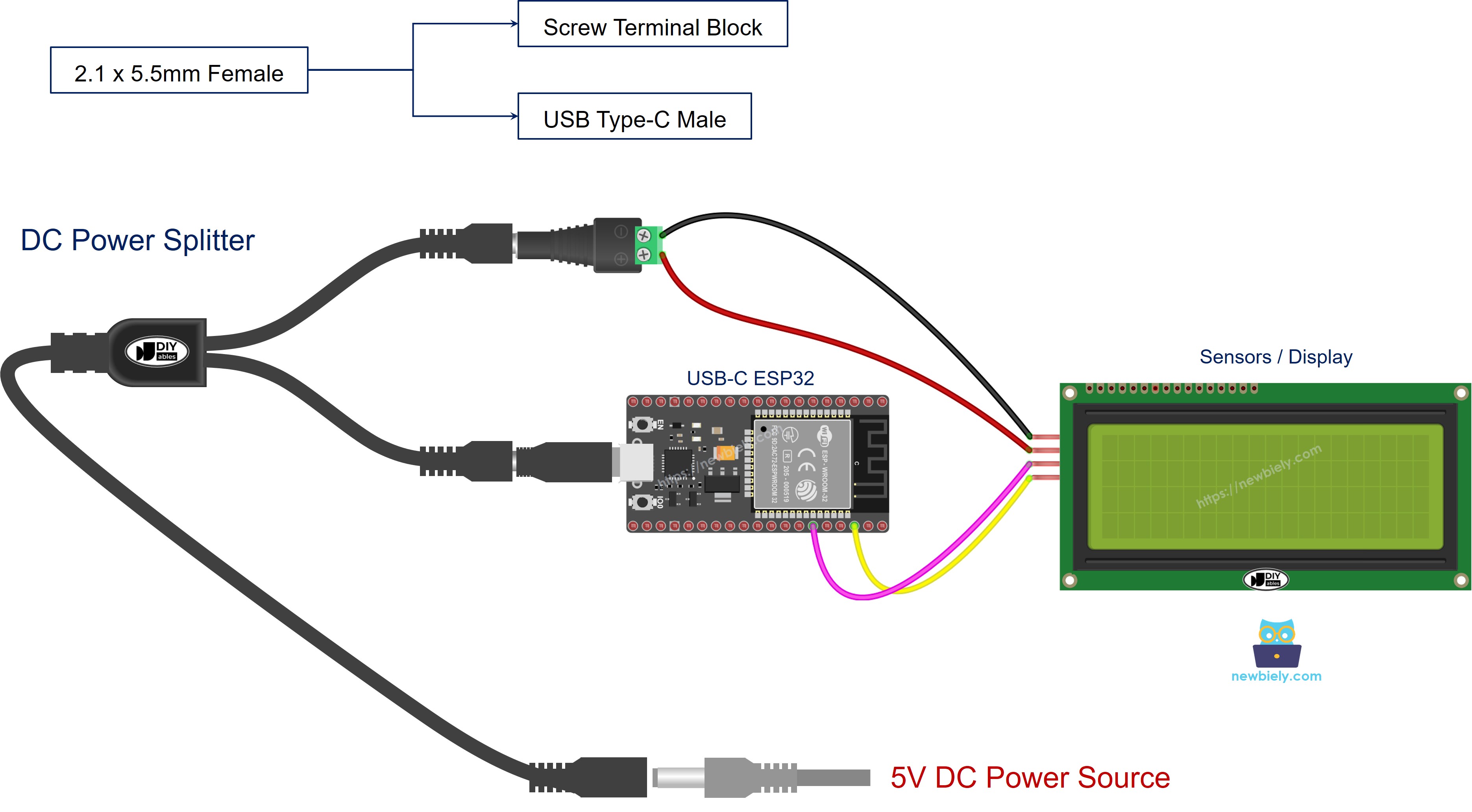

Lembre-se de que esse método funciona apenas para alguns sensores de baixo consumo. Se você estiver usando sensores com maior necessidade de energia, evite alimentá-los pelo pino Vin para não danificar a sua placa ESP32. Em qualquer caso, o método mais seguro é fornecer energia aos seus sensores ou display separadamente. Você pode fazer isso usando este kit divisor de alimentação, como mostrado abaixo:

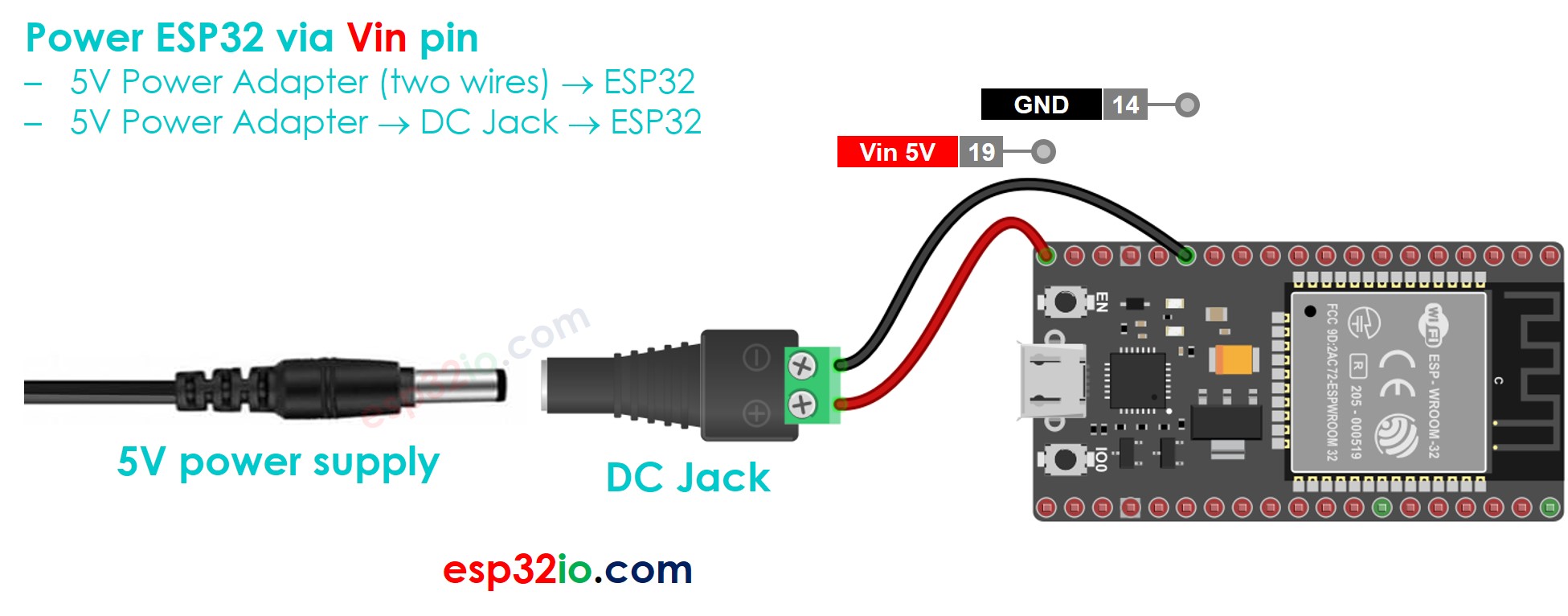

Como alimentar o ESP32 pelo pino Vin
Você pode usar a fonte de alimentação de 5V com conector barrel jack para alimentar o ESP32 pelo pino Vin. Você pode fazer isso de duas formas:
- Corte o fio e separe as linhas positiva e negativa. Depois, conecte a linha positiva ao pino Vin e a linha negativa a um pino GND do ESP32
- (Recomendado) use um conector DC Jack
Como alimentar o ESP32 e os sensores pelo pino Vin

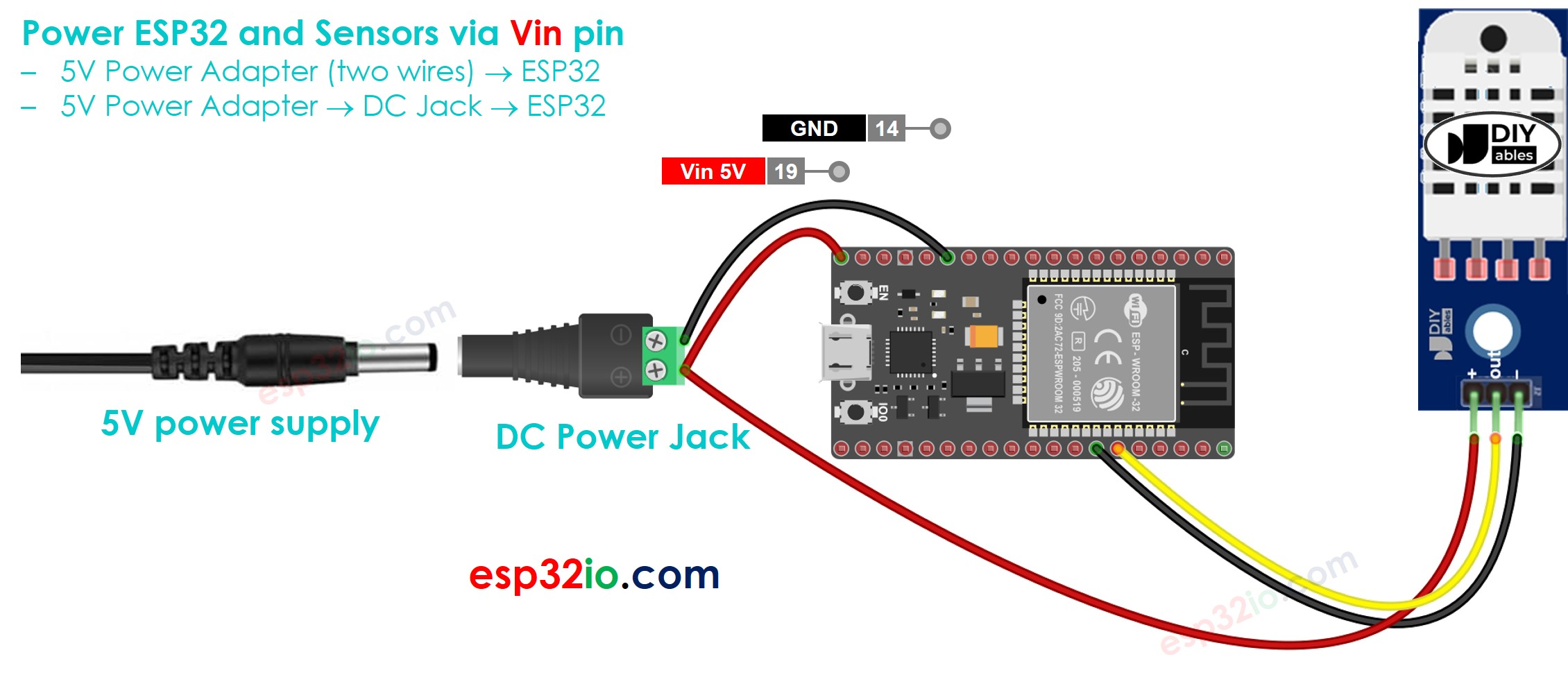

O diagrama abaixo mostra um exemplo de alimentação do ESP32 (pelo pino Vin) e do sensor DHT22 por uma fonte de alimentação de 5V
A melhor forma de alimentar o ESP32 e os sensores
Entre os métodos sugeridos, alimentar os sensores e os componentes externos separadamente é altamente recomendado. Essa configuração garante que motores, sensores, displays e outros periféricos tenham sua própria fonte de alimentação, protegendo a placa ESP32 e fornecendo energia adequada para cada componente.
Como fazer a ligação na prática de forma fácil e prática

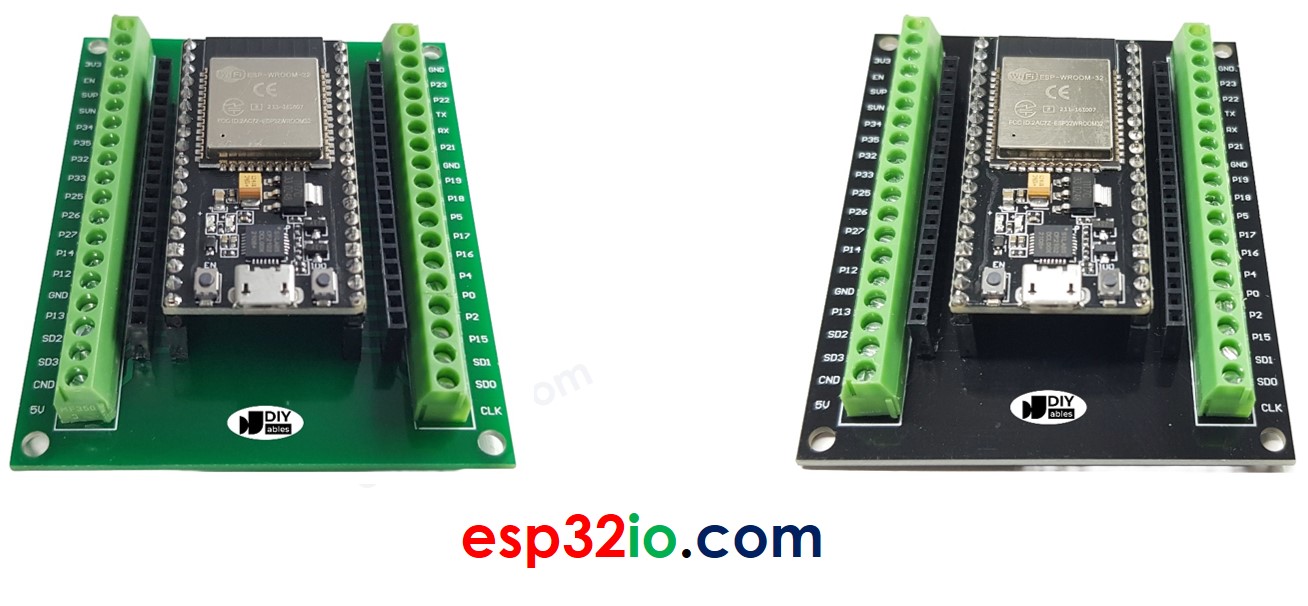

Na prática, precisamos de um método para fazer uma ligação firme, organizada, segura e prática. A solução ideal é usar uma placa de bornes de parafuso.
