ESP32 - Motor de Passo e Chave Fim de Curso
Neste tutorial de ESP32, vamos explorar como usar o ESP32, uma chave fim de curso, o driver L298N e um motor de passo. Especificamente, vamos abordar:
- Parar o motor de passo quando uma chave fim de curso é tocada.
- Mudar a direção do motor de passo quando uma chave fim de curso é tocada.
- Mudar a direção do motor de passo quando duas chaves fim de curso são tocadas.
Esses tópicos vão permitir que você crie aplicações de movimento controladas e versáteis com o seu ESP32.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables ESP32 S3 Starter Kit (ESP32 S3 included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Motor de Passo e a Chave Fim de Curso
Se você não conhece o motor de passo e a chave fim de curso (pinagem, como funciona, como programar ...), aprenda sobre eles nos seguintes tutoriais:
- Tutorial ESP32 - Chave Fim de Curso
- Tutorial ESP32 - Controlar Motor de Passo
Diagrama de Ligação
Este tutorial fornece os códigos ESP32 para dois casos: Um motor de passo + uma chave fim de curso, Um motor de passo + duas chaves fim de curso.

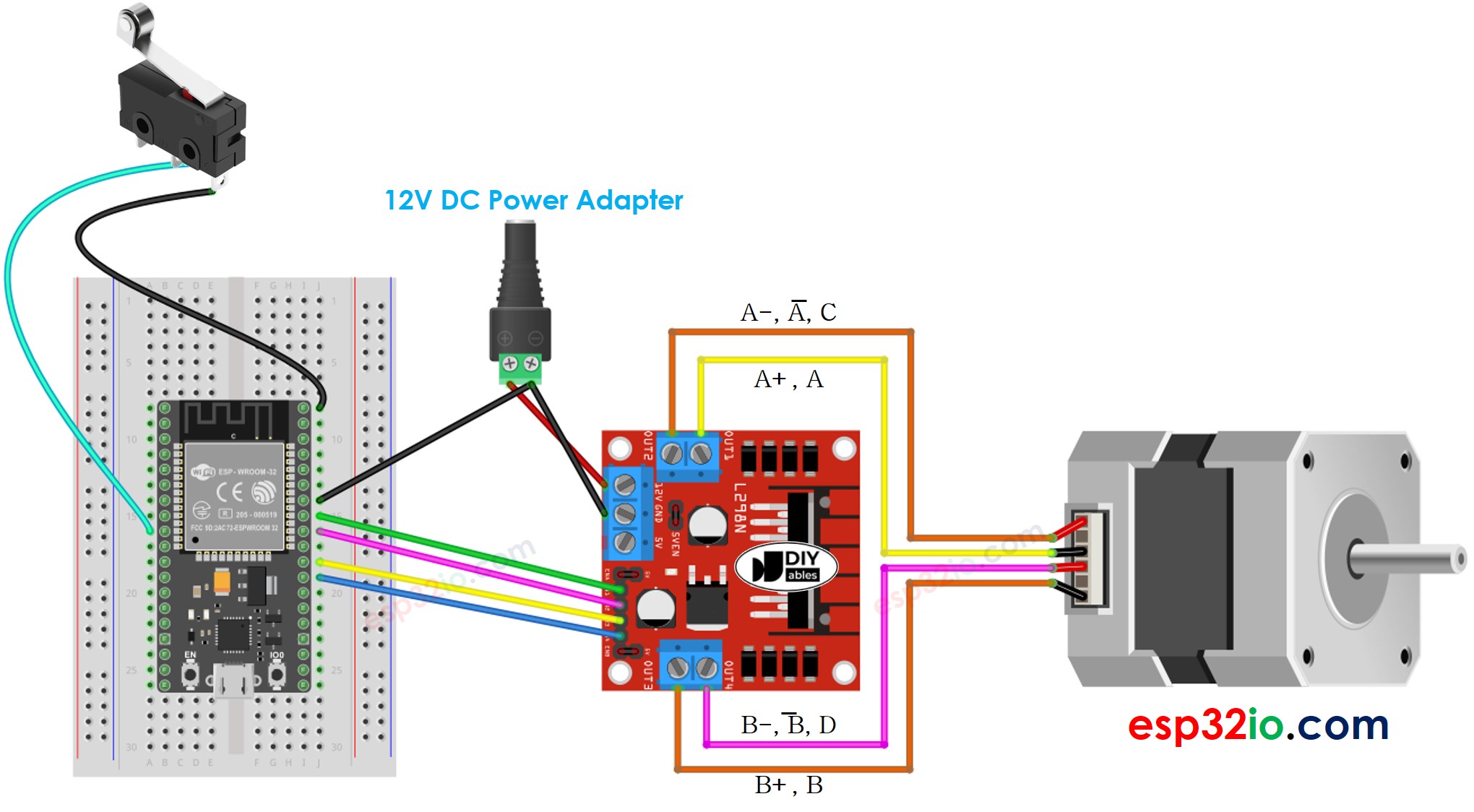

- Diagrama de ligação entre o motor de passo e uma chave fim de curso
This image is created using Fritzing. Click to enlarge image
Se você não sabe como alimentar o ESP32 e outros componentes, veja as instruções no tutorial a seguir: Como alimentar o ESP32.

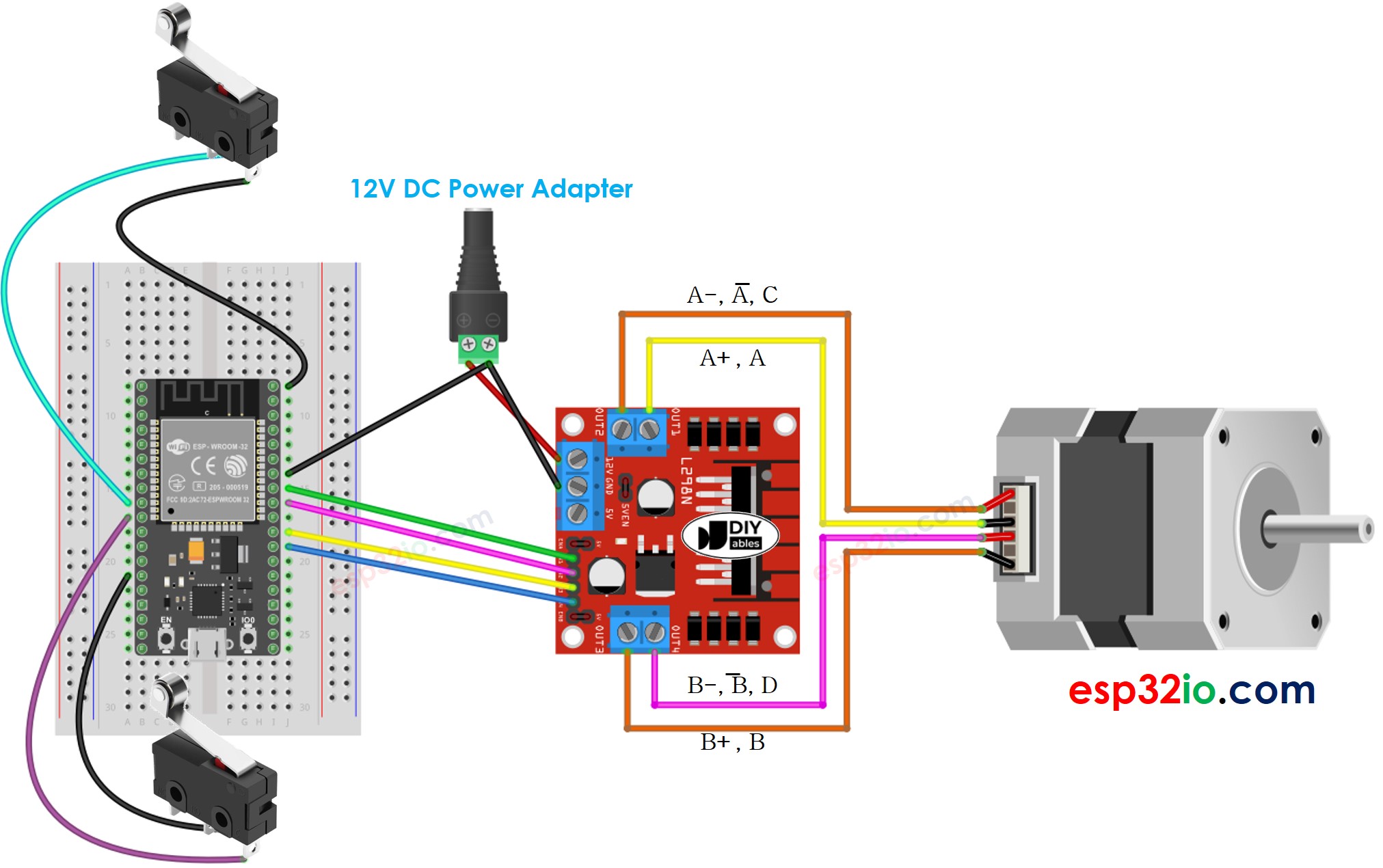

- Diagrama de ligação entre o motor de passo e duas chaves fim de curso
This image is created using Fritzing. Click to enlarge image
※ Nota:
Dependendo do motor de passo, a ligação entre o motor de passo e o L298N pode ser diferente. Veja com atenção este tutorial ESP32 - Motor de Passo para saber como conectar o motor de passo ao driver de motor L298N.
Código ESP32 - Parar o Motor de Passo com uma Chave Fim de Curso
Há várias maneiras de fazer um motor de passo parar:
- Chamar a função stepper.stop(): Este jeito NÃO para o motor de passo imediatamente, mas aos poucos
- NÃO chamar a função stepper.run(): Este jeito para o motor de passo imediatamente
O código abaixo faz um motor de passo girar infinitamente e parar imediatamente quando uma chave fim de curso é tocada
/*
* Este código de ESP32 foi desenvolvido por pt.newbiely.com
* Este código de ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp32/esp32-stepper-motor-and-limit-switch
*/
#include <ezButton.h>
#include <AccelStepper.h>
#define MAX_POSITION 0x7FFFFFFF // maximum of position we can set (long type)
ezButton limitSwitch(25); // ESP32 pin: GPIO25
AccelStepper stepper(AccelStepper::FULL4WIRE, 19, 18, 17, 16); // ESP32 pin: GPIO19, GPIO18, GPIO17, GPIO16
bool isStopped = false;
void setup() {
Serial.begin(9600);
limitSwitch.setDebounceTime(50); // set debounce time to 50 milliseconds
stepper.setMaxSpeed(500.0); // set the maximum speed
stepper.setAcceleration(50.0); // set acceleration
stepper.setSpeed(100); // set initial speed
stepper.setCurrentPosition(0); // set position
stepper.moveTo(MAX_POSITION);
}
void loop() {
limitSwitch.loop(); // MUST call the loop() function first
if (limitSwitch.isPressed()) {
Serial.println(F("The limit switch: TOUCHED"));
isStopped = true;
}
if (isStopped == false) {
// without this part, the move will stop after reaching maximum position
if (stepper.distanceToGo() == 0) { // if motor moved to the maximum position
stepper.setCurrentPosition(0); // reset position to 0
stepper.moveTo(MAX_POSITION); // move the motor to maximum position again
}
stepper.run(); // MUST be called in loop() function
} else {
// without calling stepper.run() function, motor stops immediately
// NOTE: stepper.stop() function does NOT stops motor immediately
Serial.println(F("The stepper motor is STOPPED"));
}
}
Passos Rápidos
- Se esta é a primeira vez que você usa o ESP32, veja como configurar o ambiente do ESP32 no Arduino IDE.
- Faça a ligação como na imagem acima.
- Conecte a placa ESP32 ao seu PC por um cabo micro USB
- Abra o Arduino IDE no seu PC.
- Selecione a placa ESP32 correta (por exemplo, ESP32 Dev Module) e a porta COM.
- Conecte o ESP32 ao PC por um cabo USB
- Abra o Arduino IDE, selecione a placa e a porta corretas
- Clique no ícone Libraries na barra à esquerda do Arduino IDE.
- Pesquise “ezButton” e encontre a biblioteca de botão de ArduinoGetStarted.com
- Clique no botão Install para instalar a biblioteca ezButton.
- Pesquise “AccelStepper” e encontre a biblioteca AccelStepper de Mike McCauley
- Clique no botão Install para instalar a biblioteca AccelStepper.
- Copie o código acima e abra no Arduino IDE
- Clique no botão Upload no Arduino IDE para carregar o código no ESP32
- Se a ligação estiver correta, você vai ver o motor girar no sentido horário.
- Toque na chave fim de curso
- Você vai ver o motor parar imediatamente
- O resultado no Serial Monitor fica assim
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
The limit switch: TOUCHED
The stepper motor is STOPPED
The stepper motor is STOPPED
The stepper motor is STOPPED
The stepper motor is STOPPED
Explicação do Código
Leia a explicação linha por linha nas linhas de comentário do código!
Código ESP32 - Mudar a Direção do Motor de Passo com uma Chave Fim de Curso
O código abaixo faz um motor de passo girar infinitamente e mudar de direção quando uma chave fim de curso é tocada
/*
* Este código de ESP32 foi desenvolvido por pt.newbiely.com
* Este código de ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp32/esp32-stepper-motor-and-limit-switch
*/
#include <ezButton.h>
#include <AccelStepper.h>
#define DIRECTION_CCW -1
#define DIRECTION_CW 1
#define MAX_POSITION 0x7FFFFFFF // maximum of position we can set (long type)
ezButton limitSwitch(25); // ESP32 pin: GPIO25
AccelStepper stepper(AccelStepper::FULL4WIRE, 19, 18, 17, 16); // ESP32 pin: GPIO19, GPIO18, GPIO17, GPIO16
int direction = DIRECTION_CW;
long targetPos = 0;
void setup() {
Serial.begin(9600);
limitSwitch.setDebounceTime(50); // set debounce time to 50 milliseconds
stepper.setMaxSpeed(500.0); // set the maximum speed
stepper.setAcceleration(50.0); // set acceleration
stepper.setSpeed(100); // set initial speed
stepper.setCurrentPosition(0); // set position
targetPos = direction * MAX_POSITION;
stepper.moveTo(targetPos);
}
void loop() {
limitSwitch.loop(); // MUST call the loop() function first
if (limitSwitch.isPressed()) {
Serial.println(F("The limit switch: TOUCHED"));
direction *= -1; // change direction
Serial.print(F("The direction -> "));
if (direction == DIRECTION_CW)
Serial.println(F("CLOCKWISE"));
else
Serial.println(F("ANTI-CLOCKWISE"));
targetPos = direction * MAX_POSITION;
stepper.setCurrentPosition(0); // set position
stepper.moveTo(targetPos);
}
// without this part, the move will stop after reaching maximum position
if (stepper.distanceToGo() == 0) { // if motor moved to the maximum position
stepper.setCurrentPosition(0); // reset position to 0
stepper.moveTo(targetPos); // move the motor to maximum position again
}
stepper.run(); // MUST be called in loop() function
}
Passos Rápidos
- Copie o código acima e abra no Arduino IDE
- Clique no botão Upload no Arduino IDE para carregar o código no ESP32
- Se a ligação estiver correta, você vai ver o motor girar no sentido horário.
- Toque na chave fim de curso
- Você vai ver a direção do motor de passo mudar para o sentido anti-horário
- Toque na chave fim de curso novamente
- Você vai ver a direção do motor de passo mudar para o sentido horário
- O resultado no Serial Monitor fica assim
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
The limit switch: TOUCHED
The direction -> ANTI-CLOCKWISE
The limit switch: TOUCHED
The direction -> CLOCKWISE
Código ESP32 - Mudar a Direção do Motor de Passo com duas Chaves Fim de Curso
O código abaixo faz um motor de passo girar infinitamente e mudar de direção quando uma das duas chaves fim de curso é tocada
/*
* Este código de ESP32 foi desenvolvido por pt.newbiely.com
* Este código de ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp32/esp32-stepper-motor-and-limit-switch
*/
#include <ezButton.h>
#include <AccelStepper.h>
#define DIRECTION_CCW -1
#define DIRECTION_CW 1
#define STATE_CHANGE_DIR 1
#define STATE_MOVE 2
#define STATE_MOVING 3
#define MAX_POSITION 0x7FFFFFFF // maximum of position we can set (long type)
ezButton limitSwitch_1(25); // ESP32 pin: GPIO25
ezButton limitSwitch_2(26); // ESP32 pin: GPIO26
AccelStepper stepper(AccelStepper::FULL4WIRE, 19, 18, 17, 16); // ESP32 pin: GPIO19, GPIO18, GPIO17, GPIO16
int stepperState = STATE_MOVE;
int direction = DIRECTION_CW;
long targetPos = 0;
void setup() {
Serial.begin(9600);
limitSwitch_1.setDebounceTime(50); // set debounce time to 50 milliseconds
limitSwitch_2.setDebounceTime(50); // set debounce time to 50 milliseconds
stepper.setMaxSpeed(500.0); // set the maximum speed
stepper.setAcceleration(50.0); // set acceleration
stepper.setSpeed(100); // set initial speed
stepper.setCurrentPosition(0); // set position
}
void loop() {
limitSwitch_1.loop(); // MUST call the loop() function first
limitSwitch_2.loop(); // MUST call the loop() function first
if (limitSwitch_1.isPressed()) {
stepperState = STATE_CHANGE_DIR;
Serial.println(F("The limit switch 1: TOUCHED"));
}
if (limitSwitch_2.isPressed()) {
stepperState = STATE_CHANGE_DIR;
Serial.println(F("The limit switch 2: TOUCHED"));
}
switch (stepperState) {
case STATE_CHANGE_DIR:
direction *= -1; // change direction
Serial.print(F("The direction -> "));
if (direction == DIRECTION_CW)
Serial.println(F("CLOCKWISE"));
else
Serial.println(F("ANTI-CLOCKWISE"));
stepperState = STATE_MOVE; // after changing direction, go to the next state to move the motor
break;
case STATE_MOVE:
targetPos = direction * MAX_POSITION;
stepper.setCurrentPosition(0); // set position
stepper.moveTo(targetPos);
stepperState = STATE_MOVING; // after moving, go to the next state to keep the motor moving infinity
break;
case STATE_MOVING: // without this state, the move will stop after reaching maximum position
if (stepper.distanceToGo() == 0) { // if motor moved to the maximum position
stepper.setCurrentPosition(0); // reset position to 0
stepper.moveTo(targetPos); // move the motor to maximum position again
}
break;
}
stepper.run(); // MUST be called in loop() function
}
Passos Rápidos
- Copie o código acima e abra no Arduino IDE
- Clique no botão Upload no Arduino IDE para carregar o código no ESP32
- Se a ligação estiver correta, você vai ver o motor girar no sentido horário.
- Toque na chave fim de curso 1
- Você vai ver a direção do motor de passo mudar para o sentido anti-horário
- Toque na chave fim de curso 2
- Você vai ver a direção do motor de passo mudar para o sentido horário
- O resultado no Serial Monitor fica assim
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
The limit switch 1: TOUCHED
The direction -> ANTI-CLOCKWISE
The limit switch 2: TOUCHED
The direction -> CLOCKWISE
