ESP32 - Sensor de Cor via Web
Neste projeto divertido, você vai conectar um sensor de cor TCS3200D/TCS230 a um ESP32 e enviar as cores detectadas para um navegador web em tempo real. A página web tem um Minion animado e divertido, cuja cor da pele muda ao vivo conforme o que o sensor enxerga. Para simplificar a criação da interface web e o gerenciamento da comunicação WebSocket, este projeto usa a biblioteca DIYables ESP32 WebApps.
Veja um resumo do que acontece:
- O ESP32 lê os dados de cor RGB do sensor TCS3200D/TCS230
- Ele converte os valores RGB em um código de cor HEX (por exemplo, #FF8000)
- O código HEX é enviado ao navegador web por WebSocket
- Um Minion animado na página muda na hora a cor do corpo, dos braços e das pálpebras para combinar
Um passo a passo em vídeo também está disponível no final deste tutorial.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables ESP32 S3 Starter Kit (ESP32 S3 included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Pré-requisitos
Se você é iniciante no sensor de cor TCS3200D/TCS230 ou no DIYables ESP32 WebApps, estes tutoriais vão ajudar você a se atualizar:
Diagrama de Ligação

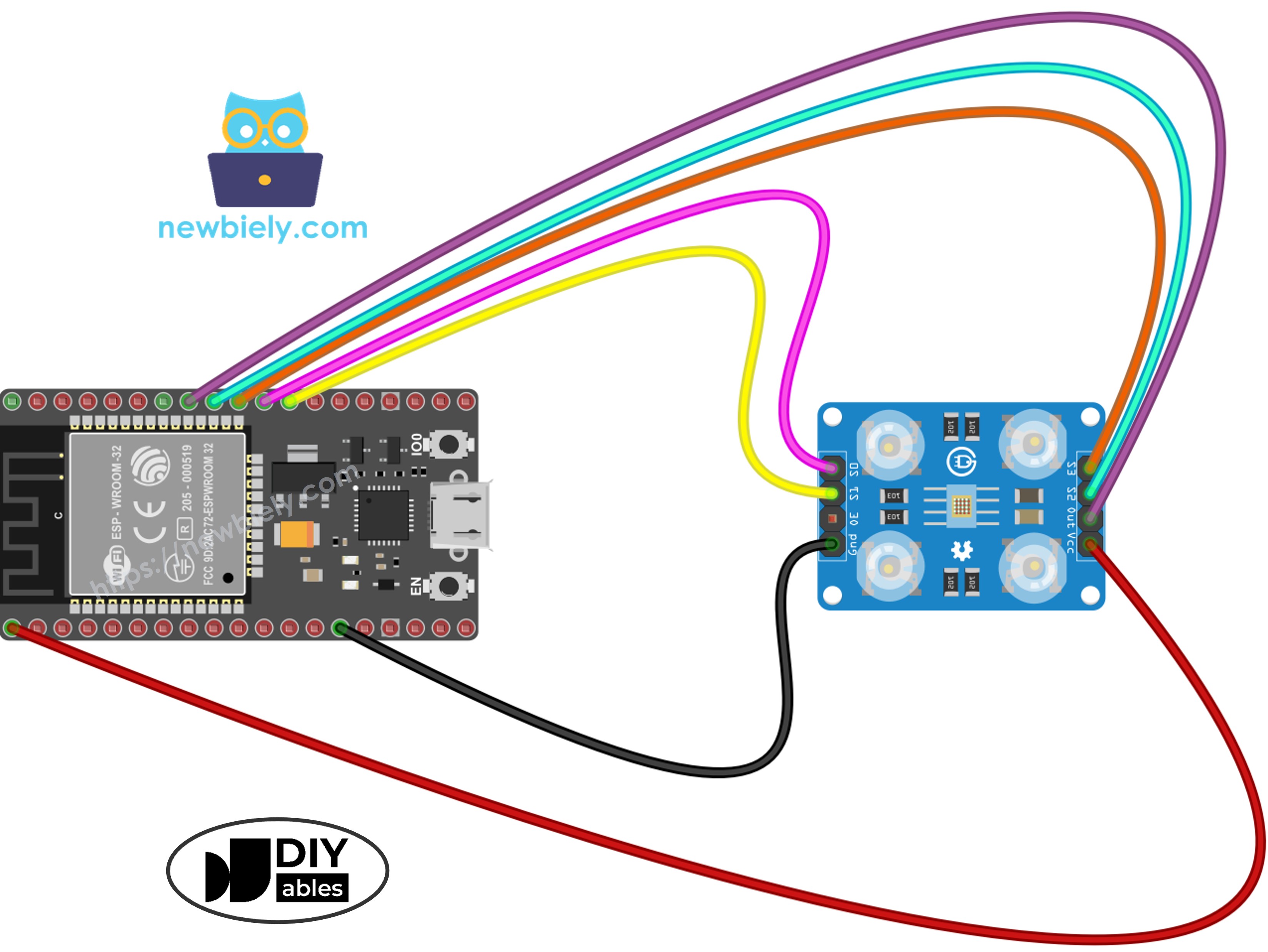

O diagrama abaixo mostra como ligar o sensor de cor TCS3200 a um ESP32:
| Sensor de Cor TCS3200 | ESP32 |
|---|---|
| VCC | 5V (VIN) |
| GND | GND |
| S0 | GPIO 17 |
| S1 | GPIO 16 |
| S2 | GPIO 18 |
| S3 | GPIO 5 |
| OUT | GPIO 19 |
This image is created using Fritzing. Click to enlarge image
Se você não sabe como alimentar o ESP32 e outros componentes, veja as instruções no tutorial a seguir: Como alimentar o ESP32.
Como Funciona
Este é o fluxo passo a passo deste projeto:
- A cada segundo, o ESP32 lê o sensor de cor alternando entre os filtros vermelho, verde e azul com os pinos de controle S2/S3 e medindo a largura de pulso no pino OUT.
- Os valores brutos de largura de pulso são convertidos em valores RGB de 0 a 255 usando os dados de calibração (obtidos na etapa de calibração do sensor).
- Os valores RGB são formatados em uma string de cor HEX, como #FF8000.
- Essa string de cor é enviada a todos os navegadores conectados por WebSocket, por meio da biblioteca DIYables ESP32 WebApps.
- Na página web, o JavaScript recebe a cor e a aplica na hora ao corpo, aos braços e às pálpebras do personagem Minion.
Código ESP32 - Aplicativo Web Minion com Sensor de Cor

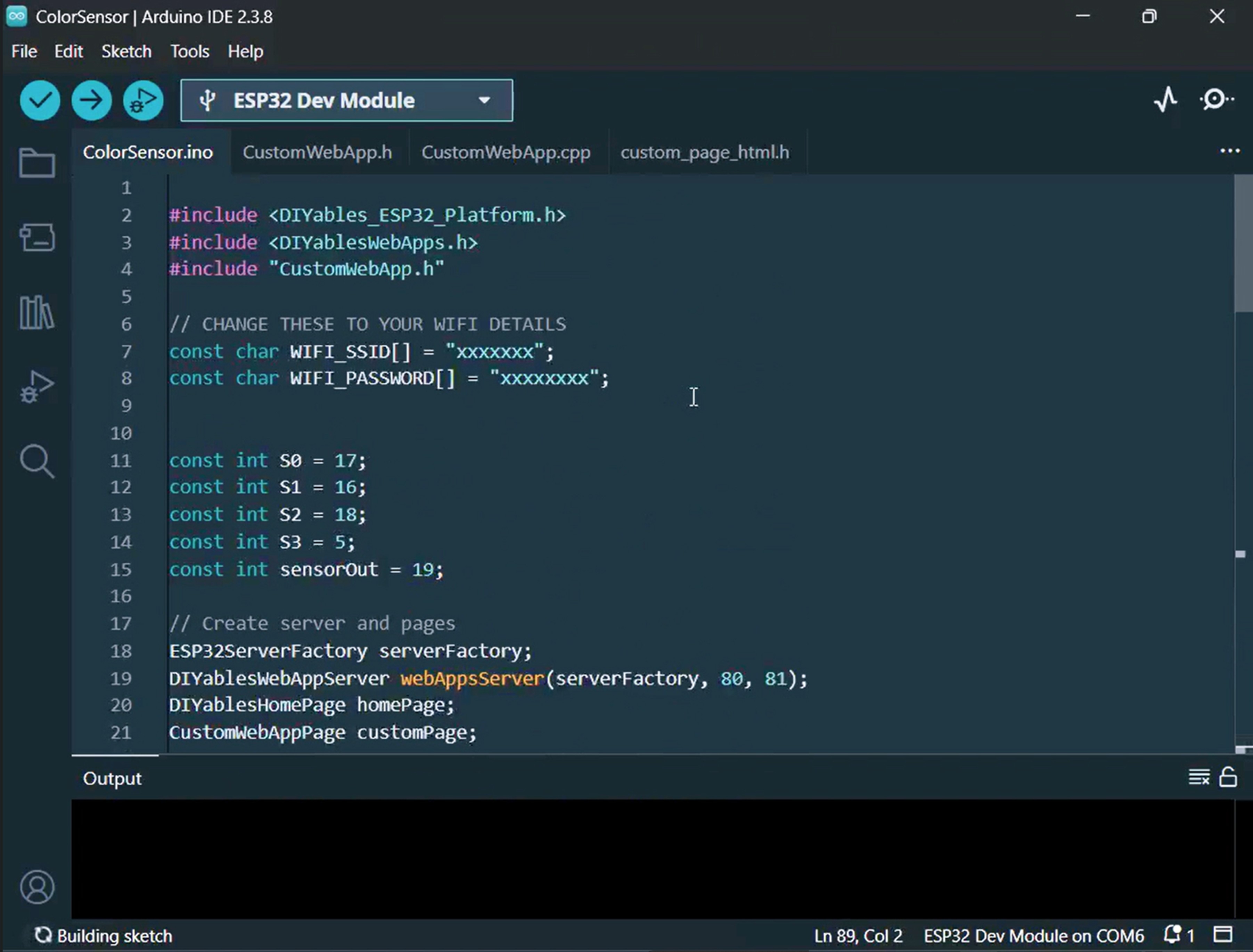

Este projeto tem 4 arquivos:
- ColorSensorESP32.ino - Sketch principal: inicializa o sensor, lê as cores e as envia para a página web
- CustomWebApp.h - Arquivo de cabeçalho: declara a classe da página do aplicativo web personalizado
- CustomWebApp.cpp - Arquivo de implementação: gerencia as mensagens WebSocket usando o identificador "Color sensor:"
- custom_page_html.h - Página web: o Minion animado feito com HTML/CSS/JavaScript que reage às cores recebidas
ColorSensorESP32.ino
/*
* Este código de ESP32 foi desenvolvido por pt.newbiely.com
* Este código de ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp32/esp32-color-sensor-via-web
*/
#include <DIYables_ESP32_Platform.h>
#include <DIYablesWebApps.h>
#include "CustomWebApp.h"
// CHANGE THESE TO YOUR WIFI DETAILS
const char WIFI_SSID[] = "YOUR_WIFI_SSID";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
// Configure TCS3200 pins for ESP32
const int S0 = 17;
const int S1 = 16;
const int S2 = 18;
const int S3 = 5;
const int sensorOut = 19;
// Create server and pages
ESP32ServerFactory serverFactory;
DIYablesWebAppServer webAppsServer(serverFactory, 80, 81);
DIYablesHomePage homePage;
CustomWebAppPage customPage;
unsigned long lastColorRead = 0;
void setup() {
Serial.begin(9600);
delay(1000);
Serial.println("Starting Custom WebApp...");
// Initialize TCS3200 pins
pinMode(S0, OUTPUT);
pinMode(S1, OUTPUT);
pinMode(S2, OUTPUT);
pinMode(S3, OUTPUT);
pinMode(sensorOut, INPUT);
// Set frequency scaling to 20%
digitalWrite(S0, HIGH);
digitalWrite(S1, LOW);
// Add pages to server
webAppsServer.addApp(&homePage);
webAppsServer.addApp(&customPage);
// Start WiFi and web server
if (!webAppsServer.begin(WIFI_SSID, WIFI_PASSWORD)) {
while (1) {
Serial.println("Failed to connect to WiFi!");
delay(1000);
}
}
Serial.println("Custom WebApp ready!");
customPage.sendToWeb("Arduino is ready!");
}
void loop() {
// Handle web server
webAppsServer.loop();
// Send sensor data every 1 second
if (millis() - lastColorRead > 1000) {
// Read Red color
digitalWrite(S2, LOW);
digitalWrite(S3, LOW);
int r = map(pulseIn(sensorOut, LOW), 31, 150, 255, 0);
// Read Green color
digitalWrite(S2, HIGH);
digitalWrite(S3, HIGH);
int g = map(pulseIn(sensorOut, LOW), 35, 180, 255, 0);
// Read Blue color
digitalWrite(S2, LOW);
digitalWrite(S3, HIGH);
int b = map(pulseIn(sensorOut, LOW), 30, 150, 255, 0);
// Convert to HEX color and send to Web
char hexColor[8];
sprintf(hexColor, "#%02X%02X%02X", constrain(r, 0, 255), constrain(g, 0, 255), constrain(b, 0, 255));
customPage.sendToWeb(String(hexColor));
Serial.println("Sent to Minion: " + String(hexColor));
lastColorRead = millis();
}
}
CustomWebApp.h
/*
* Este código de ESP32 foi desenvolvido por pt.newbiely.com
* Este código de ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp32/esp32-color-sensor-via-web
*/
#ifndef CUSTOM_WEBAPP_H
#define CUSTOM_WEBAPP_H
#include <DIYablesWebApps.h>
/**
* Simple Custom WebApp Page
*
* This is a template for creating your own custom web applications.
* It provides basic controls like buttons and sliders that communicate
* with your Arduino in real-time.
*/
class CustomWebAppPage : public DIYablesWebAppPageBase {
private:
// WebSocket message identifier for this custom app
static const String APP_IDENTIFIER;
public:
CustomWebAppPage();
// ========================================
// REQUIRED METHODS - USED BY LIBRARY - DON'T CHANGE THESE!
// ========================================
void handleHTTPRequest(IWebClient& client) override;
void handleWebSocketMessage(IWebSocket& ws, const char* message, uint16_t length) override;
const char* getPageInfo() const override;
String getNavigationInfo() const override;
// ========================================
// YOUR METHODS - USE THESE IN YOUR CODE!
// ========================================
void onCustomMessageReceived(void (*callback)(const String& payload));
void sendToWeb(const String& message);
};
#endif
CustomWebApp.cpp
/*
* Este código de ESP32 foi desenvolvido por pt.newbiely.com
* Este código de ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp32/esp32-color-sensor-via-web
*/
#include "CustomWebApp.h"
#include "custom_page_html.h"
// Define the static member - WebSocket message identifier for this custom app
const String CustomWebAppPage::APP_IDENTIFIER = "Color sensor:";
// Callback function for handling messages from web browser
void (*customMessageCallback)(const String& payload) = nullptr;
CustomWebAppPage::CustomWebAppPage() : DIYablesWebAppPageBase("/custom") {
}
void CustomWebAppPage::handleHTTPRequest(IWebClient& client) {
// Send the HTML page to web browser
sendHTTPHeader(client);
client.print(CUSTOM_PAGE_HTML);
}
void CustomWebAppPage::handleWebSocketMessage(IWebSocket& ws, const char* message, uint16_t length) {
String messageStr = String(message, length);
Serial.print("Color sensor WebApp received: ");
Serial.println(messageStr);
// Only handle messages that start with our app identifier
if (messageStr.startsWith(APP_IDENTIFIER)) {
String payload = messageStr.substring(APP_IDENTIFIER.length()); // Remove identifier
// Call your callback function with the payload
if (customMessageCallback) {
customMessageCallback(payload);
}
}
}
void CustomWebAppPage::onCustomMessageReceived(void (*callback)(const String& payload)) {
customMessageCallback = callback;
}
void CustomWebAppPage::sendToWeb(const String& message) {
// Send message to web browser with app identifier
String fullMessage = APP_IDENTIFIER + message;
broadcastToAllClients(fullMessage.c_str());
}
const char* CustomWebAppPage::getPageInfo() const {
return "🔧 Color sensor WebApp";
}
String CustomWebAppPage::getNavigationInfo() const {
String result = "<a href=\"";
result += getPagePath();
result += "\" class=\"app-card custom\" style=\"background: linear-gradient(135deg, #007bff 0%, #0056b3 100%);\">";
result += "<h3>🔧 Color sensor WebApp</h3>";
result += "<p>Simple template for your own apps</p>";
result += "</a>";
return result;
}
custom_page_html.h
/*
* Este código de ESP32 foi desenvolvido por pt.newbiely.com
* Este código de ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp32/esp32-color-sensor-via-web
*/
#ifndef CUSTOM_PAGE_HTML_H
#define CUSTOM_PAGE_HTML_H
const char CUSTOM_PAGE_HTML[] PROGMEM = R"HTML_WRAPPER(
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0, maximum-scale=1.0, user-scalable=no">
<title>Mobile Laughing Minion</title>
<style>
/* GIỮ NGUYÊN TOÀN BỘ CSS GỐC CỦA BẠN */
body { margin: 0; padding: 20px; box-sizing: border-box; display: flex; flex-direction: column; justify-content: flex-start; align-items: center; background-color: #f0f8ff; font-family: sans-serif; overflow-x: hidden; }
.text { font-size: clamp(16px, 5vw, 24px); font-weight: bold; color: #333; margin-bottom: 20px; text-align: center; z-index: 10; }
.scale-wrapper { transform-origin: top center; display: flex; justify-content: center; align-items: flex-start; }
.minion-container { position: relative; width: 200px; height: 400px; }
.body { position: absolute; top: 20px; left: 25px; width: 150px; height: 300px; background-color: #FFD90F; border-radius: 75px; box-shadow: inset -10px -10px 20px rgba(0,0,0,0.1); overflow: hidden; z-index: 2; transition: background-color 0.5s; }
.overalls { position: absolute; bottom: 0; width: 100%; height: 90px; background-color: #225A94; border-radius: 0 0 75px 75px; box-shadow: inset -10px -10px 20px rgba(0,0,0,0.2); }
.pocket { position: absolute; bottom: 30px; left: 50px; width: 50px; height: 40px; background-color: #1A4674; border-radius: 10px 10px 20px 20px; border: 2px dashed #fce144; }
.strap { position: absolute; top: 65px; left: 0; width: 100%; height: 25px; background-color: #333; z-index: 1; }
.goggles-wrapper { position: absolute; top: 50px; left: -5px; width: 160px; display: flex; justify-content: center; z-index: 3; }
.goggle { position: relative; width: 50px; height: 50px; background-color: white; border: 12px solid #999; border-radius: 50%; box-shadow: 3px 3px 8px rgba(0,0,0,0.2), inset 3px 3px 8px rgba(0,0,0,0.1); margin: 0 -2px; overflow: hidden; }
.pupil { position: absolute; top: 50%; left: 50%; width: 20px; height: 20px; background-color: #4B3621; border-radius: 50%; transform: translate(-50%, -50%); transition: transform 0.2s ease-out; }
.pupil::after { content: ''; position: absolute; top: 4px; left: 4px; width: 6px; height: 6px; background-color: black; border-radius: 50%; }
.catchlight { position: absolute; top: 2px; right: 4px; width: 4px; height: 4px; background-color: white; border-radius: 50%; z-index: 4; }
.eyelid { position: absolute; top: 0; left: 0; width: 100%; height: 100%; background-color: #FFD90F; border-bottom: 3px solid #D4B200; transform-origin: top; transform: scaleY(0); z-index: 5; animation: blink 4s infinite; }
.mouth { position: absolute; top: 145px; left: 35px; width: 80px; height: 45px; background-color: #3E2723; border-radius: 10px 10px 60px 60px; overflow: hidden; z-index: 3; box-shadow: inset 0 5px 10px rgba(0,0,0,0.5); animation: laugh 0.2s infinite alternate ease-in-out; }
.teeth { position: absolute; top: 0; left: 0; width: 100%; height: 14px; background-color: #fff; border-radius: 0 0 5px 5px; }
.tongue { position: absolute; bottom: -5px; left: 20px; width: 40px; height: 25px; background-color: #FF5252; border-radius: 50%; animation: wag 0.2s infinite alternate ease-in-out; }
.arm { position: absolute; top: 140px; width: 25px; height: 80px; background-color: #FFD90F; border-radius: 12px; z-index: 1; transition: background-color 0.5s; }
.arm.left { left: 10px; transform: rotate(35deg); }
.arm.right { right: 15px; transform: rotate(-35deg); }
.glove { position: absolute; bottom: -15px; left: -5px; width: 35px; height: 35px; background-color: #333; border-radius: 50%; }
.leg { position: absolute; bottom: 50px; width: 25px; height: 40px; background-color: #225A94; z-index: 1; }
.leg.left { left: 60px; }
.leg.right { left: 115px; }
.shoe { position: absolute; bottom: -15px; left: -10px; width: 45px; height: 20px; background-color: #222; border-radius: 20px 20px 5px 5px; border-bottom: 5px solid #111; }
@keyframes blink { 0%, 94%, 100% { transform: scaleY(0); } 97% { transform: scaleY(1); } }
@keyframes laugh { 0% { height: 40px; transform: scaleX(1); } 100% { height: 55px; transform: scaleX(1.05); } }
@keyframes wag { 0% { transform: translateY(0); } 100% { transform: translateY(-3px); } }
</style>
</head>
<body>
<div class="text" id="status-text">Just watch him look around! 👀</div>
<div class="scale-wrapper" id="minionWrapper">
<div class="minion-container">
<div class="arm left" id="armL"><div class="glove"></div></div>
<div class="arm right" id="armR"><div class="glove"></div></div>
<div class="leg left"><div class="shoe"></div></div>
<div class="leg right"><div class="shoe"></div></div>
<div class="body" id="minionBody">
<div class="overalls">
<div class="pocket"></div>
</div>
<div class="strap"></div>
<div class="goggles-wrapper">
<div class="goggle"><div class="pupil"><div class="catchlight"></div></div><div class="eyelid" id="eyelidL"></div></div>
<div class="goggle"><div class="pupil"><div class="catchlight"></div></div><div class="eyelid" id="eyelidR"></div></div>
</div>
<div class="mouth">
<div class="teeth"></div>
<div class="tongue"></div>
</div>
</div>
</div>
</div>
<script>
// LOGIC KẾT NỐI WEBSOCKET
const APP_IDENTIFIER = 'Color sensor:';
let ws = null;
function connectWebSocket() {
ws = new WebSocket('ws://' + location.hostname + ':81');
ws.onopen = () => document.getElementById('status-text').textContent = "ESP32 - Color Sensor";
ws.onclose = () => setTimeout(connectWebSocket, 2000);
ws.onmessage = (event) => {
if (event.data.startsWith(APP_IDENTIFIER)) {
let color = event.data.substring(APP_IDENTIFIER.length);
// Cập nhật màu cho thân, tay và mí mắt
document.getElementById('minionBody').style.backgroundColor = color;
document.getElementById('armL').style.backgroundColor = color;
document.getElementById('armR').style.backgroundColor = color;
document.getElementById('eyelidL').style.backgroundColor = color;
document.getElementById('eyelidR').style.backgroundColor = color;
document.getElementById('status-text').style.color = color;
}
};
}
// GIỮ NGUYÊN LOGIC RESIZE & MẮT GỐC
function resizeMinion() {
const wrapper = document.getElementById('minionWrapper');
const availableWidth = window.innerWidth - 40;
const minionTrueWidth = 260;
const minionHeight = 400;
let scaleFactor = availableWidth / minionTrueWidth;
if (scaleFactor > 1.5) scaleFactor = 1.5;
wrapper.style.transform = `scale(${scaleFactor})`;
wrapper.style.height = `${minionHeight * scaleFactor}px`;
}
window.addEventListener('resize', resizeMinion);
resizeMinion();
connectWebSocket();
const pupils = document.querySelectorAll('.pupil');
function moveEyesAutomatically() {
const angle = Math.random() * Math.PI * 2;
const distance = Math.random() * 15;
const pupilX = Math.cos(angle) * distance;
const pupilY = Math.sin(angle) * distance;
pupils.forEach(pupil => {
pupil.style.transform = `translate(calc(-50% + ${pupilX}px), calc(-50% + ${pupilY}px))`;
});
}
setInterval(moveEyesAutomatically, 600);
</script>
</body>
</html>
)HTML_WRAPPER";
#endif
Passos Rápidos
Siga estes passos para colocar o projeto para funcionar:
- Se esta é a primeira vez que você trabalha com o ESP32, veja o tutorial sobre como configurar o ambiente de desenvolvimento do ESP32 no Arduino IDE.
- Faça a calibração primeiro usando o guia de calibração do TCS3200D/TCS230 para ESP32. Anote os resultados da calibração (redMin, redMax, greenMin, greenMax, blueMin, blueMax).
- Conecte o hardware como mostra o diagrama de ligação acima.
- Conecte a placa ESP32 ao seu computador com um cabo USB.
- Abra o Arduino IDE.
- Escolha a placa ESP32 correta (por exemplo, ESP32 Dev Module) e a porta COM correta.
- Vá até o ícone de Bibliotecas na barra lateral esquerda do Arduino IDE.
- Pesquise por "DIYables ESP32 WebApps" e encontre a biblioteca da DIYables.
- Clique em Instalar para instalá-la.
- Quando o IDE perguntar sobre dependências adicionais, clique em Instalar Tudo.
- Crie um novo sketch no Arduino IDE e dê a ele o nome ColorSensorESP32.
- Copie os 4 arquivos listados acima para o projeto. O seu Arduino IDE deve mostrar 4 abas, assim:
- Em ColorSensorESP32.ino, troque as credenciais de Wi-Fi pelos dados da sua própria rede:
const char WIFI_SSID[] = "YOUR_WIFI_NAME";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
- Troque os valores de calibração nas chamadas de map() dentro de loop() pelos números que você anotou durante a calibração. Por exemplo, se a sua calibração deu redMin = 42, redMax = 210, greenMin = 55, greenMax = 185, blueMin = 60, blueMax = 172, atualize as linhas para:
int r = map(pulseIn(sensorOut, LOW), 42, 210, 255, 0);
int g = map(pulseIn(sensorOut, LOW), 55, 185, 255, 0);
int b = map(pulseIn(sensorOut, LOW), 60, 172, 255, 0);
- Clique no botão Upload para gravar o código no ESP32.
- Abra o Serial Monitor. Você deve ver algo assim:
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Starting Custom WebApp...
Custom WebApp ready!
INFO: Added app /
INFO: Added app /custom
DIYables ESP32 WebApp Library
Network connected!
IP address: 192.168.0.5
HTTP server started on port 80
WebSocket server started on port 81
==========================================
DIYables WebApp Ready!
==========================================
📱 Web Interface: http://192.168.0.5
🔗 WebSocket: ws://192.168.0.5:81
📋 Available Applications:
🏠 Home Page: http://192.168.0.5/
🔧 Color sensor WebApp: http://192.168.0.5/custom
==========================================
Sent to Minion: #FFD200
Sent to Minion: #00C832
Sent to Minion: #0028FF
- Se nada aparecer, tente apertar o botão de reset do ESP32.
- Copie o endereço IP mostrado no Serial Monitor e abra-o em um navegador web no seu celular ou computador.
- Por exemplo: http://192.168.0.5
- Na página inicial, toque no cartão Color sensor WebApp para abrir a página do Minion.
- Ou, se preferir, vá direto para http://[IP_ADDRESS]/custom.
- Você verá o Minion animado e sorridente na sua tela.
- Segure um objeto colorido perto do sensor TCS3200 — a cor da pele do Minion vai mudar na hora para refletir a cor detectada!
Você pode seguir o guia passo a passo em vídeo abaixo.
Entendendo o Código
Lado do ESP32 (ColorSensorESP32.ino)
O sketch principal faz estas tarefas:
- Configura o sensor TCS3200: Configura S0/S1 para escala de frequência de 20% e prepara S2/S3 para a seleção do filtro.
- Lê a cor uma vez por segundo: Dentro de loop(), o ESP32 percorre os filtros de cor vermelho, verde e azul, mede a largura de pulso com pulseIn() e converte cada leitura em um valor de 0 a 255 usando map() com os seus dados de calibração.
- Formata como HEX: Os três valores RGB são combinados em uma string HEX (por exemplo, #FF8000) usando sprintf() e constrain().
- Envia aos navegadores: A cor HEX é transmitida a todos os clientes web conectados por meio de customPage.sendToWeb().
Lado da Página Web (custom_page_html.h)
O arquivo HTML contém:
- Um Minion animado só com CSS: O personagem tem olhos que piscam, uma boca rindo com a língua balançando e pupilas que se movem de forma aleatória — tudo com animações CSS e um pequeno intervalo em JavaScript.
- Ouvinte de WebSocket: O JavaScript abre uma conexão persistente com o servidor WebSocket do ESP32 na porta 81 e processa as mensagens de cor recebidas.
- Aplicação da cor ao vivo: Cada cor HEX recebida é aplicada suavemente ao corpo, aos braços e às pálpebras do Minion, usando uma transition do CSS para um efeito visual fluido.
- Reconexão automática: Se o WebSocket se desconectar, a página tenta reconectar a cada 2 segundos, sem precisar de ação do usuário.
- Layout responsivo: O Minion se ajusta automaticamente a qualquer tamanho de tela, de celulares a desktops.
Protocolo de Mensagens
Este projeto segue o framework de aplicativos personalizados do DIYables ESP32 WebApps. As mensagens são marcadas com o identificador "Color sensor:":
- O ESP32 envia: Color sensor:#FF8000 (prefixo identificador + valor de cor HEX)
- O navegador recebe: O JavaScript remove o prefixo Color sensor: e aplica o restante #FF8000 ao Minion
Para saber mais sobre esse padrão de comunicação e como criar os seus próprios aplicativos personalizados, visite o tutorial DIYables ESP32 WebApps Custom WebApp.
