ESP32 - Sensor de Porta - Servo Motor
Este tutorial ensina como usar o ESP32 com um sensor de porta e um servo motor. Em detalhes:
- O ESP32 gira automaticamente o servo motor para 90 graus se a porta for aberta.
- O ESP32 gira automaticamente o servo motor para 0 grau se a porta for aberta novamente
Esse processo se repete.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables ESP32 S3 Starter Kit (ESP32 S3 included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Buy Note: For controlling multiple servo motors, use the PCA9685 16 Channel PWM Servo Driver Module to save MCU pins and simplify wiring.
Sobre o Servo Motor e o Sensor de Porta
Temos tutoriais específicos sobre servo motor e sensor de porta. Cada tutorial contém informações detalhadas e instruções passo a passo sobre a pinagem do hardware, o princípio de funcionamento, a ligação ao ESP32, o código ESP32... Saiba mais sobre eles nos links a seguir:

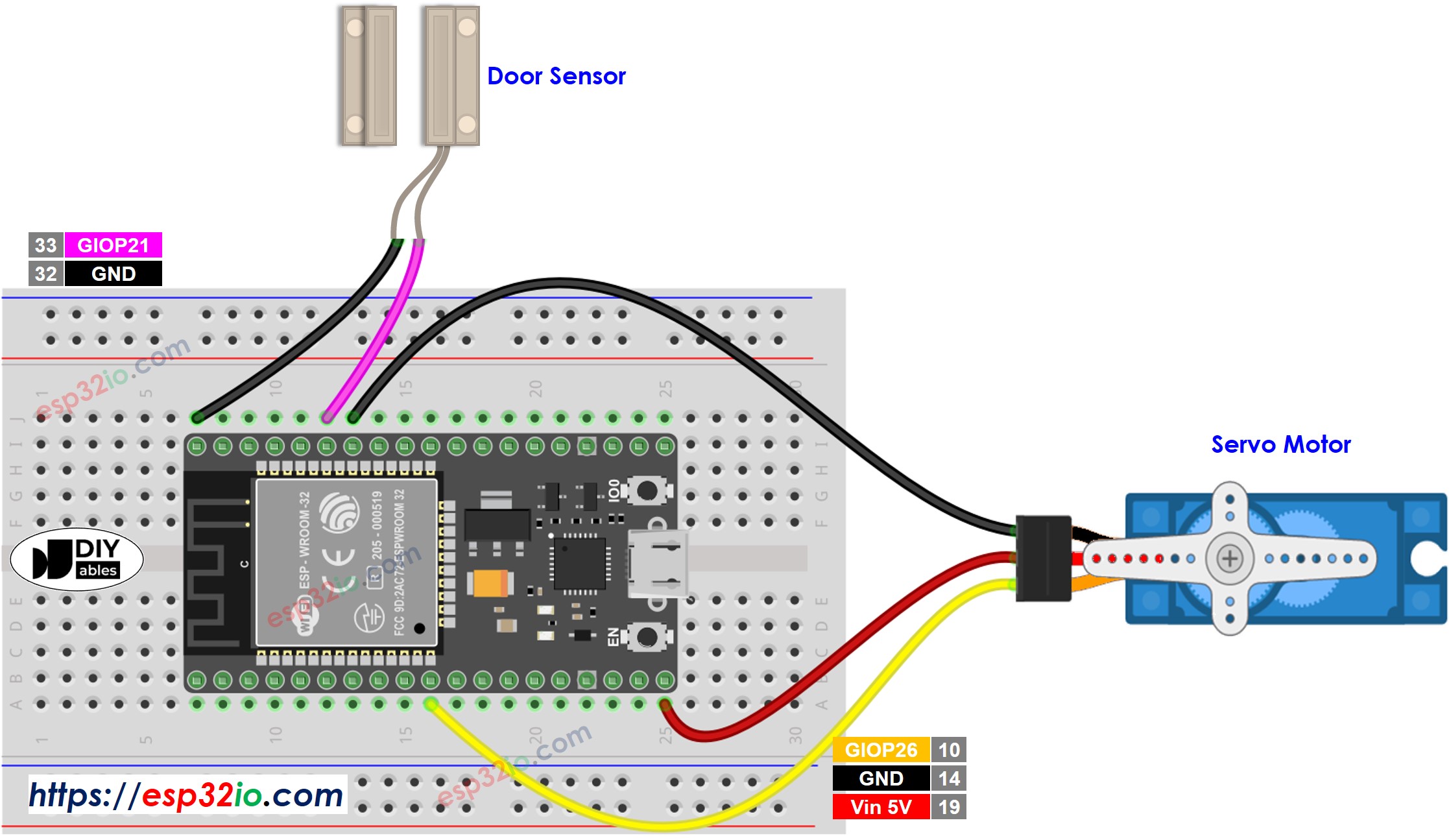

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Se você não sabe como alimentar o ESP32 e outros componentes, veja as instruções no tutorial a seguir: Como alimentar o ESP32.
Código ESP32 - Sensor de Porta Controla Servo Motor
/*
* Este código de ESP32 foi desenvolvido por pt.newbiely.com
* Este código de ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp32/esp32-door-sensor-servo-motor
*/
#include <ESP32Servo.h>
#define DOOR_SENSOR_PIN 21 // ESP32 pin GPIO21 connected to door sensor's pin
#define SERVO_PIN 26 // ESP32 pin GPIO26 connected to servo motor's pin
Servo servo; // create servo object to control a servo
// variables will change:
int angle = 0; // the current angle of servo motor
int prev_door_state; // the previous state of door sensor
int door_state; // the current state of door sensor
void setup() {
Serial.begin(9600); // initialize serial
pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // set ESP32 pin to input pull-up mode
servo.attach(SERVO_PIN); // attaches the servo on pin GPIO26 to the servo object
servo.write(angle);
door_state = digitalRead(DOOR_SENSOR_PIN);
}
void loop() {
prev_door_state = door_state; // save the last state
door_state = digitalRead(DOOR_SENSOR_PIN); // read new state
if(prev_door_state == LOW && door_state == HIGH) {
Serial.println("The door-opening event is detected");
// change angle of servo motor
if(angle == 0)
angle = 90;
else
if(angle == 90)
angle = 0;
// control servo motor arccoding to the angle
servo.write(angle);
}
}
Passos Rápidos
- Se esta é a primeira vez que você usa o ESP32, veja como configurar o ambiente para o ESP32 na Arduino IDE.
- Faça a ligação conforme a imagem acima.
- Conecte a placa ESP32 ao seu PC por meio de um cabo USB Type-C
- Abra a Arduino IDE no seu PC.
- Selecione a placa ESP32 correta (por exemplo, ESP32 Dev Module) e a porta COM.
- Clique no ícone Libraries na barra esquerda da Arduino IDE.
- Digite ESP32Servo na caixa de pesquisa e procure a biblioteca de servo de Kevin Harrington,John K. Bennett.
- Clique no botão Install para instalar a biblioteca de servo motor para o ESP32.
- Copie o código acima e cole-o na Arduino IDE.
- Compile e faça upload do código para a placa ESP32 clicando no botão Upload na Arduino IDE
- Aproxime o ímã da chave reed e depois afaste-o da chave reed. Repita isso várias vezes
- Veja a mudança do servo motor
