ESP32 - Controlar Elemento de Aquecimento

Este tutorial ensina como usar o ESP32 para controlar um elemento de aquecimento. Com base neste tutorial, você aprenderá a construir um sistema de aquecimento em outro tutorial.

Hardware Necessário

1	×	38-pin ESP32 ESP-WROOM-32 Dev Module - Narrow
1	×	(Alternativa) 38-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativa) 30-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativa) ESP32 Uno-form board
1	×	(Alternativa) ESP32 S3 Uno-form board
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Relé
1	×	Elemento de Aquecimento
1	×	Fonte de Alimentação 12V
1	×	(Opcional) Conector de Alimentação DC
1	×	Protoboard
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP32
1	×	(Recomendado) Breakout Expansion Board for ESP32
1	×	(Recomendado) Divisor de Alimentação para ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables ESP32 S3 Starter Kit (ESP32 S3 included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Elemento de Aquecimento

Pinagem

O elemento de aquecimento geralmente possui dois pinos:

Pino positivo (+) (vermelho): precisa ser conectado ao 12V da fonte de alimentação DC
Pino negativo (-) (preto): precisa ser conectado ao GND da fonte de alimentação DC

Como Controlar o Elemento de Aquecimento

Se o elemento de aquecimento de 12V for alimentado por uma fonte de alimentação de 12V, ele emite calor. Para controlar um elemento de aquecimento, precisamos usar um relé entre o ESP32 e o elemento de aquecimento. O ESP32 pode controlar o elemento de aquecimento por meio do relé. Se você não conhece o relé (pinagem, como funciona, como programar ...), aprenda sobre o relé no tutorial ESP32 - Relé

Diagrama de Ligação

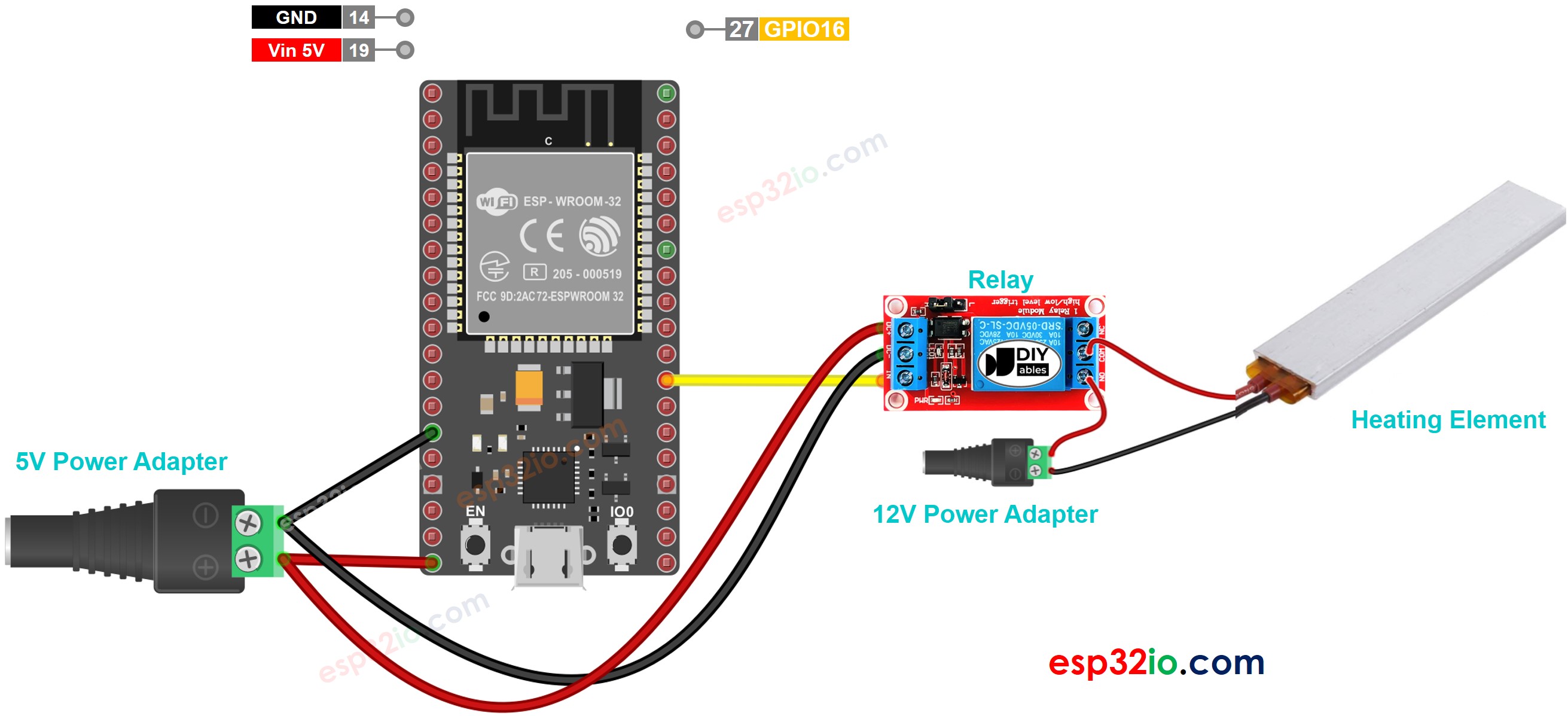

Como conectar o ESP32 e controlar o elemento de aquecimento usando uma protoboard (alimentado via cabo USB)

This image is created using Fritzing. Click to enlarge image

Se você não sabe como alimentar o ESP32 e outros componentes, veja as instruções no tutorial a seguir: Como alimentar o ESP32.

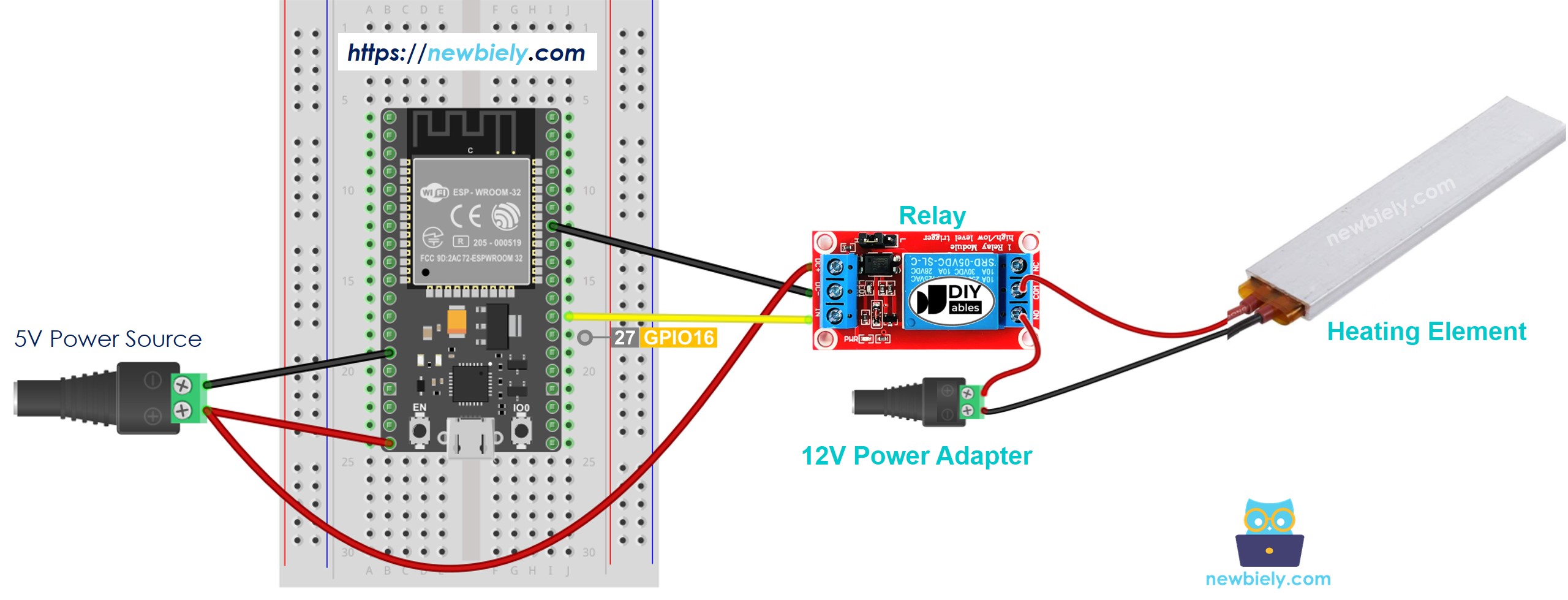

Como conectar o ESP32 e controlar o elemento de aquecimento usando uma protoboard (alimentado via pino Vin)

This image is created using Fritzing. Click to enlarge image

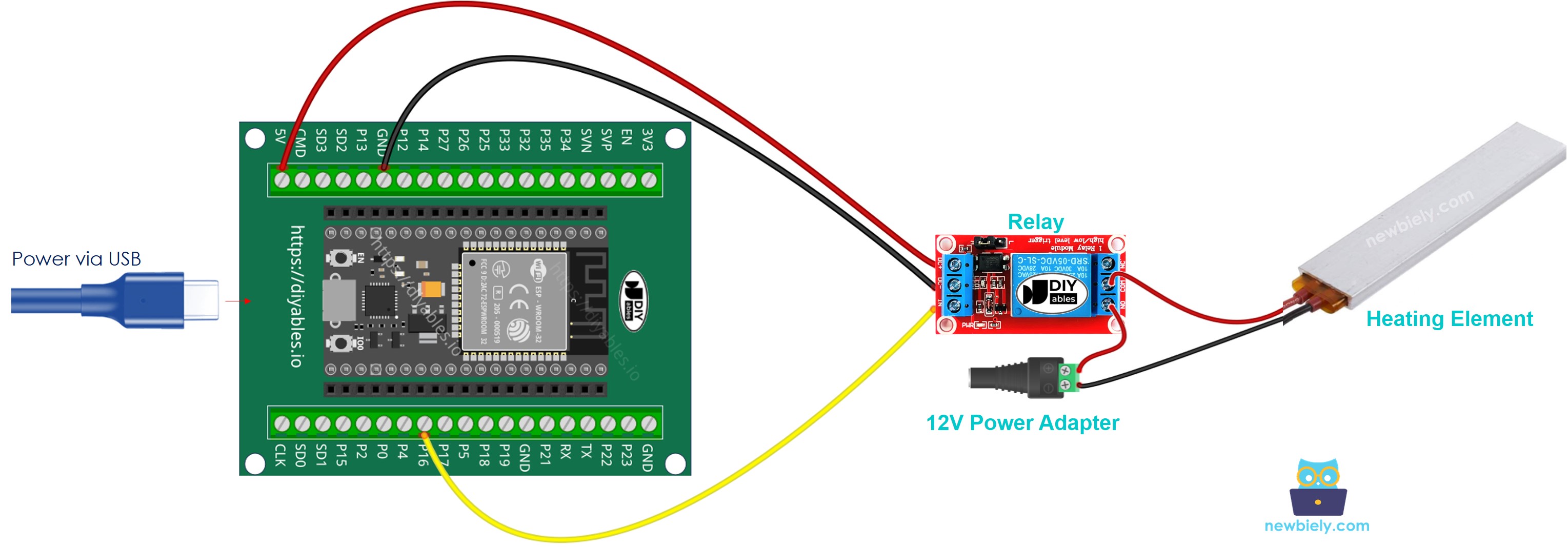

Como conectar o ESP32 e controlar o elemento de aquecimento usando uma placa breakout com bornes de parafuso (alimentado via cabo USB)

Como conectar o ESP32 e controlar o elemento de aquecimento

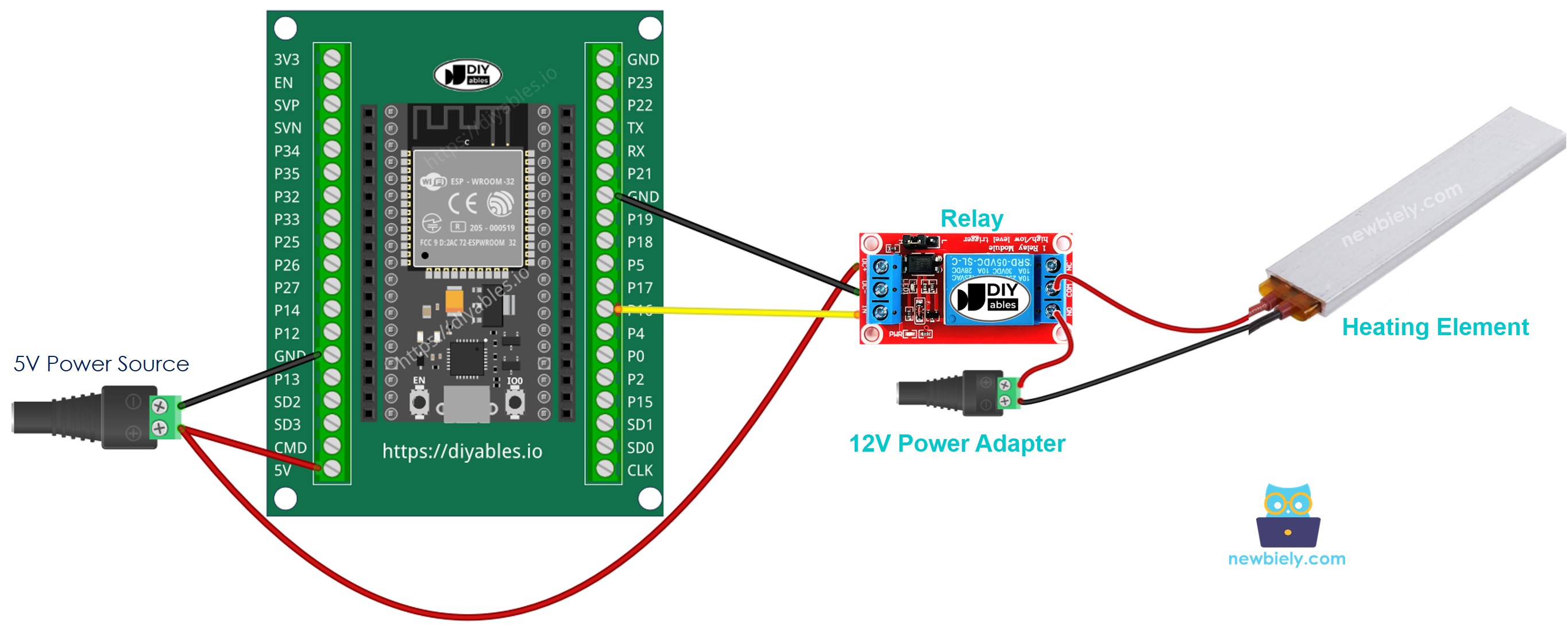

Como conectar o ESP32 e controlar o elemento de aquecimento usando uma placa breakout com bornes de parafuso (alimentado via pino Vin)

Como ligar o ESP32 e controlar o elemento de aquecimento

Código ESP32

O código abaixo liga o elemento de aquecimento por cinco segundos e o desliga por cinco segundos, repetidamente,

/* * Este código de ESP32 foi desenvolvido por pt.newbiely.com * Este código de ESP32 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp32/esp32-controls-heating-element */ #define RELAY_PIN 16 // ESP32 pin GPIO16 connected to the heating element via the relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin A5 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on heating element 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off heating element 5 seconds delay(5000); }

Passos Rápidos

Conecte o ESP32 ao PC via cabo USB
Abra a Arduino IDE, selecione a placa e a porta corretas
Copie o código acima e cole-o na Arduino IDE
Compile e faça o upload do código para a placa ESP32 clicando no botão Upload na Arduino IDE
Verifique a temperatura do elemento de aquecimento

Tenha cuidado. Ele pode queimar você e a sua casa. Este é um assunto sério, e queremos que você esteja seguro. Se você NÃO tem 100% de certeza do que está fazendo, faça um favor a si mesmo e não toque em nada. Pergunte a alguém que saiba! NÃO nos responsabilizamos pela sua segurança.

Explicação do Código

O código ESP32 acima contém uma explicação linha por linha. Leia os comentários no código!
