ESP32 - Detector de Vazamento de Água

Neste tutorial, vamos aprender a usar o ESP32 e um sensor de vazamento de água para detectar vazamentos. O detector de vazamento de água, também chamado de sensor de vazamento de água, ajuda a identificar qualquer presença indesejada de água.

Hardware Necessário

1	×	38-pin ESP32 ESP-WROOM-32 Dev Module - Narrow
1	×	(Alternativa) 38-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativa) 30-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativa) ESP32 Uno-form board
1	×	(Alternativa) ESP32 S3 Uno-form board
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Water Leak Detector
1	×	Protoboard
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP32
1	×	(Recomendado) Breakout Expansion Board for ESP32
1	×	(Recomendado) Divisor de Alimentação para ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables ESP32 S3 Starter Kit (ESP32 S3 included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Detector de Vazamento de Água

O detector de vazamento de água, também chamado de sensor de vazamento de água, ajuda a identificar qualquer presença indesejada de água, permitindo a detecção precoce e evitando possíveis danos.

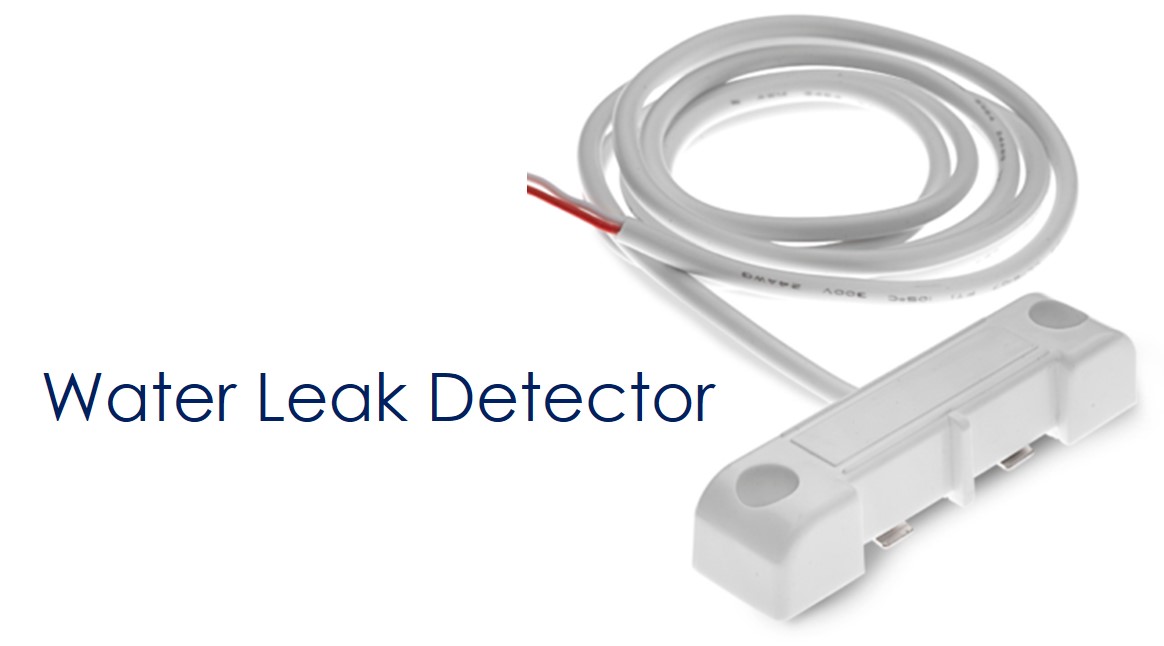

Pinagem do Detector de Vazamento de Água

O detector de vazamento de água tem dois fios:

Assim como um interruptor ou um botão, não precisamos distinguir os dois fios do detector de vazamento de água.

Como o Detector de Vazamento de Água Funciona

Quando há água, o circuito fecha. Quando não há água, o circuito fica aberto.

Para usar o detector de vazamento de água com um ESP32, conecte um fio ao GND e o outro fio a um pino de entrada do ESP32 configurado como entrada digital com pull-up. Quando há água, o pino do ESP32 lê o valor LOW. Quando não há água, o pino do ESP32 lê o valor HIGH.

※ Nota:

O detector de vazamento de água não funciona com água "não condutiva", como a água pura. Porém, podemos fazê-lo funcionar espalhando um pouco de sal perto do local do sensor. A água absorve o sal, que ioniza a água pura e a torna condutiva.

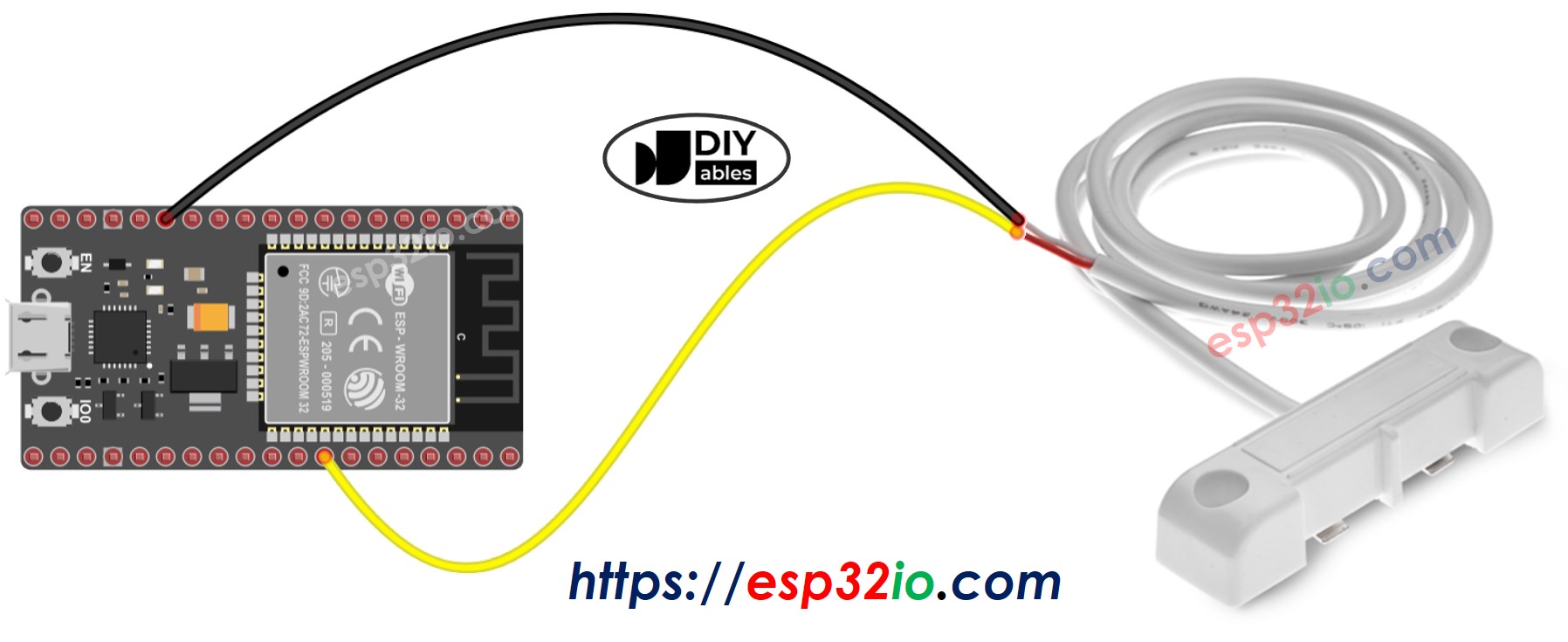

Diagrama de Ligação entre o Detector de Vazamento de Água e o ESP32

The wiring diagram between ESP32 water leak detector

This image is created using Fritzing. Click to enlarge image

Se você não sabe como alimentar o ESP32 e outros componentes, veja as instruções no tutorial a seguir: Como alimentar o ESP32.

Como Programar o ESP32 para Ler o Valor do Detector de Vazamento de Água

Inicialize o pino do ESP32 no modo de entrada digital usando a função pinMode(). Por exemplo, o pino GPIO19

pinMode(19, INPUT_PULLUP);

Leia o estado do pino do ESP32 usando a função digitalRead().

int water_state = digitalRead(19);

Código ESP32 - Detectando Vazamento de Água

/* * Este código de ESP32 foi desenvolvido por pt.newbiely.com * Este código de ESP32 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp32/esp32-water-leak-detector */ #define WATER_SENSOR_PIN 19 // ESP32 pin GPIO19 connected to water sensor's pin int water_state; // current state of water sensor int prev_water_state; // previous state of water sensor void setup() { Serial.begin(9600); pinMode(WATER_SENSOR_PIN, INPUT_PULLUP); // set ESP32 pin to input pull-up mode water_state = digitalRead(WATER_SENSOR_PIN); // read state } void loop() { prev_water_state = water_state; // save the last state water_state = digitalRead(WATER_SENSOR_PIN); // read new state if (prev_water_state == HIGH && water_state == LOW) { Serial.println("Water leakage is detected!"); } }

Passos Rápidos

Se esta é a primeira vez que você usa o ESP32, veja como configurar o ambiente do ESP32 na Arduino IDE.
Copie o código acima e cole na Arduino IDE.
Compile e faça o upload do código para a placa ESP32 clicando no botão Upload da Arduino IDE
Derrame um pouco de água perto do detector de vazamento de água.
Veja o resultado no Serial Monitor. Ele fica parecido com o abaixo.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')

New Line

9600 baud

The water leak is detected The water leak is detected
