ESP32 - DHT22

Este tutorial ensina como usar o ESP32 para ler os valores de temperatura e umidade do sensor DHT22 e mostrá-los no Serial Monitor. O tutorial traz instruções tanto para o sensor DHT22 quanto para o módulo DHT22.

Hardware Necessário

1	×	38-pin ESP32 ESP-WROOM-32 Dev Module - Narrow
1	×	(Alternativa) 38-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativa) 30-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativa) ESP32 Uno-form board
1	×	(Alternativa) ESP32 S3 Uno-form board
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	DHT22 Módulo Sensor de Temperatura e Umidade
1	×	(Alternativa) DHT22 Sensor
1	×	10 kΩ Resistor
1	×	Protoboard
1	×	Fios Jumper
1	×	(Opcional) Conector de Alimentação DC
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP32
1	×	(Recomendado) Breakout Expansion Board for ESP32
1	×	(Recomendado) Divisor de Alimentação para ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables ESP32 S3 Starter Kit (ESP32 S3 included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Sensor de Temperatura e Umidade DHT22

	DHT22
Tensão de operação	3 a 5V
Faixa de umidade	0% a 100%
Precisão de umidade	± 2% a 5%
Faixa de temperatura	-40°C a 80°C
Precisão de temperatura	± 0,5°C
Taxa de leitura	0,5Hz (uma vez a cada 2 segundos)

Pinagem do DHT22

O DHT22 tem duas formas: sensor puro e módulo:

O sensor DHT22 tem 4 pinos:

Pino GND: conecte este pino ao GND (0V)
Pino VCC: conecte este pino ao VCC (3,3V ou 5V)
Pino DATA: este pino é usado para a comunicação entre o sensor e o ESP32
Pino NC: Não conectado

Recomendamos fortemente que você use o módulo DHT22. Os módulos têm um resistor embutido e têm apenas três pinos: VCC, GND e DATA (ou, alternativamente: +, - e OUT).

Diagrama de Ligação entre o DHT22 e o ESP32

Ligação do Sensor DHT22 com ESP32

Conecte um resistor de 5K a 10K Ohms entre o sensor DHT22 e o ESP32 para manter a linha de dados em nível alto e permitir a comunicação. Precisamos usar uma protoboard

Diagrama de ligação do sensor de temperatura e umidade DHT22 com ESP32

This image is created using Fritzing. Click to enlarge image

Se você não sabe como alimentar o ESP32 e outros componentes, veja as instruções no tutorial a seguir: Como alimentar o ESP32.

Ligação do Módulo DHT22 com ESP32

A maioria dos módulos de sensor DHT22 inclui um resistor embutido, então você não precisa adicionar outro. Isso torna o processo de ligação ou soldagem mais fácil.

Como conectar o ESP32 e o módulo de temperatura e umidade DHT22 usando uma protoboard

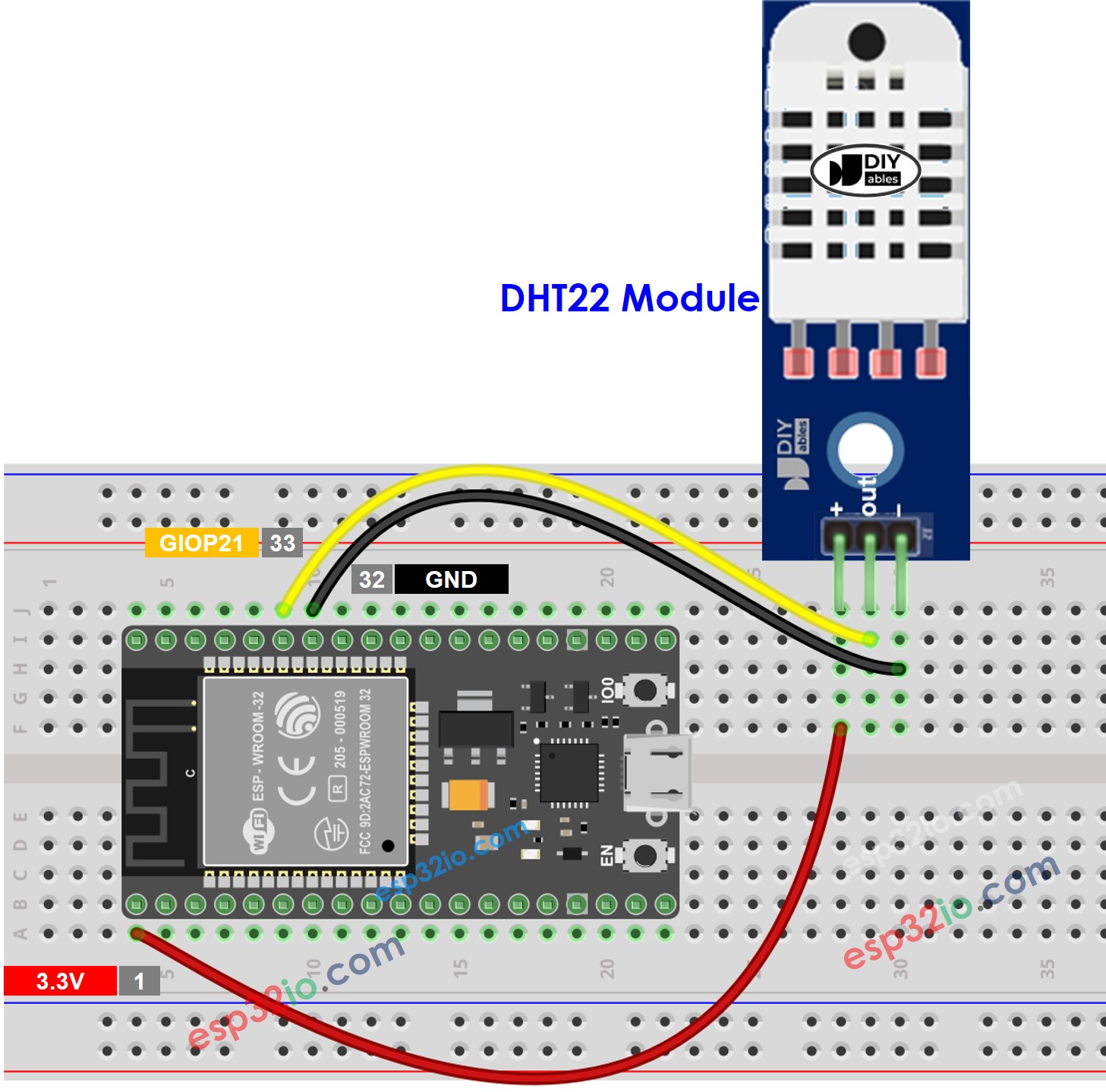

Diagrama de ligação do módulo de temperatura e umidade DHT22 com ESP32

This image is created using Fritzing. Click to enlarge image

Como conectar o ESP32 e o módulo de temperatura e umidade DHT22 usando uma placa breakout com bornes de parafuso

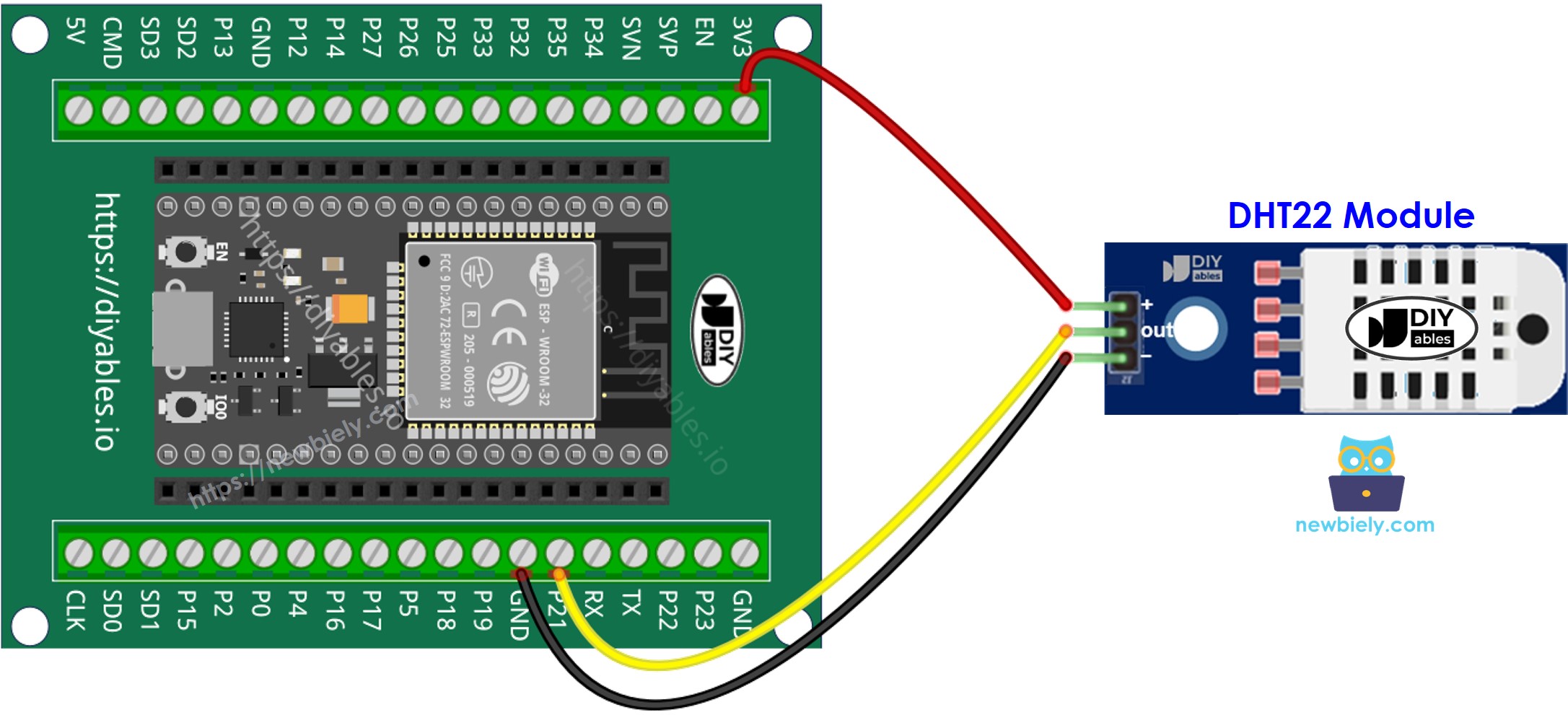

Como conectar o ESP32 e o módulo de temperatura e umidade DHT22

Código ESP32 - DHT22

/* * Este código de ESP32 foi desenvolvido por pt.newbiely.com * Este código de ESP32 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp32/esp32-dht22 */ #include <DHT.h> #define DHT22_PIN 21 // ESP32 pin GPIO21 connected to DHT22 sensor DHT dht22(DHT22_PIN, DHT22); void setup() { Serial.begin(9600); dht22.begin(); // initialize the DHT22 sensor } void loop() { // read humidity float humi = dht22.readHumidity(); // read temperature in Celsius float tempC = dht22.readTemperature(); // read temperature in Fahrenheit float tempF = dht22.readTemperature(true); // check whether the reading is successful or not if ( isnan(tempC) || isnan(tempF) || isnan(humi)) { Serial.println("Failed to read from DHT22 sensor!"); } else { Serial.print("Humidity: "); Serial.print(humi); Serial.print("%"); Serial.print(" | "); Serial.print("Temperature: "); Serial.print(tempC); Serial.print("°C ~ "); Serial.print(tempF); Serial.println("°F"); } // wait a 2 seconds between readings delay(2000); }

Passos Rápidos

Se esta é a primeira vez que você usa o ESP32, veja como configurar o ambiente para o ESP32 no Arduino IDE.
Faça a ligação conforme a imagem acima.
Conecte a placa ESP32 ao seu PC por meio de um cabo USB Type-C
Abra o Arduino IDE no seu PC.
Selecione a placa ESP32 correta (por exemplo, ESP32 Dev Module) e a porta COM.
Clique no ícone Libraries na barra esquerda do Arduino IDE.
Digite “DHT” na caixa de pesquisa e procure a biblioteca DHT sensor library da Adafruit
Instale a biblioteca clicando no botão Install.

Uma janela aparece pedindo que você instale as dependências da biblioteca
Instale todas as dependências da biblioteca clicando no botão Install All.

Biblioteca Adafruit Unified Sensor para ESP32

Copie um dos códigos acima e abra-o no Arduino IDE
Compile e faça upload do código para a placa ESP32 clicando no botão Upload no Arduino IDE
Deixe o sensor mais frio ou mais quente. Por exemplo, colocando o sensor perto de uma xícara de café quente
Veja o resultado no Serial Monitor. Ele se parece com o seguinte:.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')

New Line

9600 baud

Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 32.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F Humidity: 32.00% | Temperature: 29.00°C ~ 84.20°F Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F

Ln 11, Col 1

ESP32 Dev Module on COM15

Vídeo
