ESP32 - Controla Carro pela Web
Este guia mostra como usar o ESP32 para controlar um carro robô sem fio, a partir de um navegador no seu celular ou PC, usando WiFi. O controle é feito por uma interface web gráfica que usa o WebSocket, o que permite um controle suave e dinâmico do carro.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables ESP32 S3 Starter Kit (ESP32 S3 included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Carro RC 2WD e o WebSocket
Por que usar o WebSocket? Veja o motivo:
- Sem o WebSocket, mudar a direção do carro exigiria recarregar a página toda vez. Nada ideal!
- Com o WebSocket, estabelecemos uma conexão especial entre a página web e o ESP32. Isso permite enviar comandos ao ESP32 em segundo plano, sem precisar recarregar a página. O resultado? O carro robô se move de forma suave e em tempo real. Bem legal, não é?
Resumindo, a conexão WebSocket permite o controle suave e em tempo real do robô.
Temos tutoriais específicos sobre o carro RC 2WD e o WebSocket. Cada tutorial traz informações detalhadas e instruções passo a passo sobre a pinagem do hardware, o princípio de funcionamento, a ligação com o ESP32, o código do ESP32... Saiba mais nos links a seguir:
- Tutorial ESP32 - Carro RC 2WD
- Tutorial ESP32 - WebSocket
Como Funciona
O código do ESP32 cria um servidor web e também um servidor WebSocket. Veja como funciona:
- Quando você digita o endereço IP do ESP32 em um navegador, ele solicita ao ESP32 a página web (interface de usuário).
- O servidor web do ESP32 responde enviando o conteúdo da página (HTML, CSS, JavaScript).
- Em seguida, o navegador exibe a página web.
- O código JavaScript da página estabelece uma conexão WebSocket com o servidor WebSocket do ESP32.
- Depois que a conexão WebSocket é estabelecida, se você pressionar/soltar os botões na página web, o código JavaScript envia os comandos ao ESP32 discretamente, em segundo plano, por essa conexão WebSocket.
- O servidor WebSocket do ESP32, ao receber os comandos, controla o carro robô de acordo com eles.
A tabela abaixo mostra a lista de comandos que a página web envia ao ESP32 conforme as ações do usuário:
| Ação do Usuário | Botão | Comando | Ação do Carro |
|---|---|---|---|
| PRESSIONAR | UP | 1 | MOVER PARA FRENTE |
| PRESSIONAR | DOWN | 2 | MOVER PARA TRÁS |
| PRESSIONAR | LEFT | 4 | VIRAR À ESQUERDA |
| PRESSIONAR | RIGHT | 8 | VIRAR À DIREITA |
| PRESSIONAR | STOP | 0 | PARAR |
| SOLTAR | UP | 0 | PARAR |
| SOLTAR | DOWN | 0 | PARAR |
| SOLTAR | LEFT | 0 | PARAR |
| SOLTAR | RIGHT | 0 | PARAR |
| SOLTAR | STOP | 0 | PARAR |
Diagrama de Ligação entre o Carro RC 2WD e o ESP32

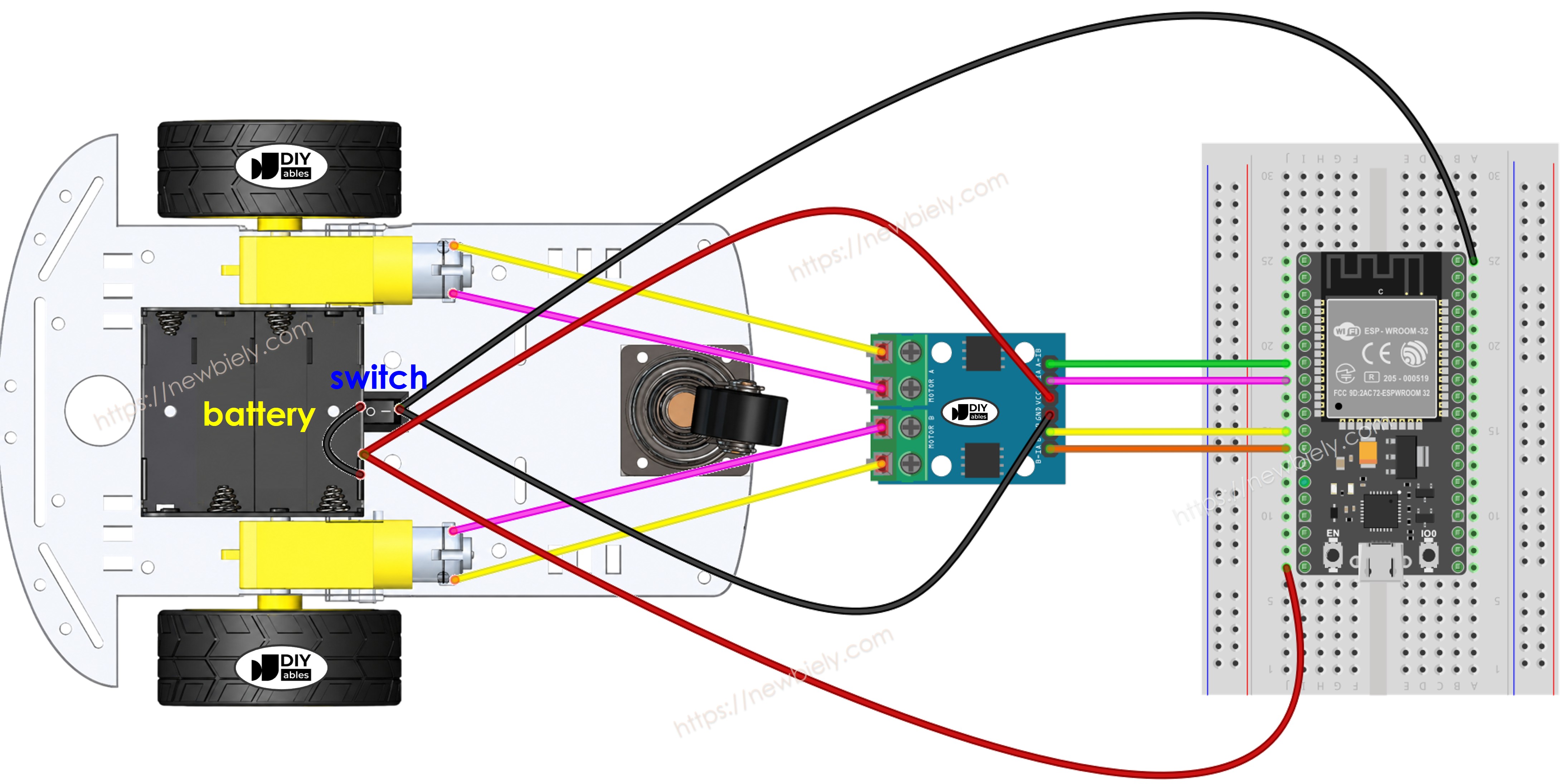

O diagrama abaixo mostra como conectar o ESP32, o driver de motor L9110S e os dois motores DC, usando uma protoboard para compartilhar as linhas comuns de alimentação e GND:
This image is created using Fritzing. Click to enlarge image
Se você não sabe como alimentar o ESP32 e outros componentes, veja as instruções no tutorial a seguir: Como alimentar o ESP32.

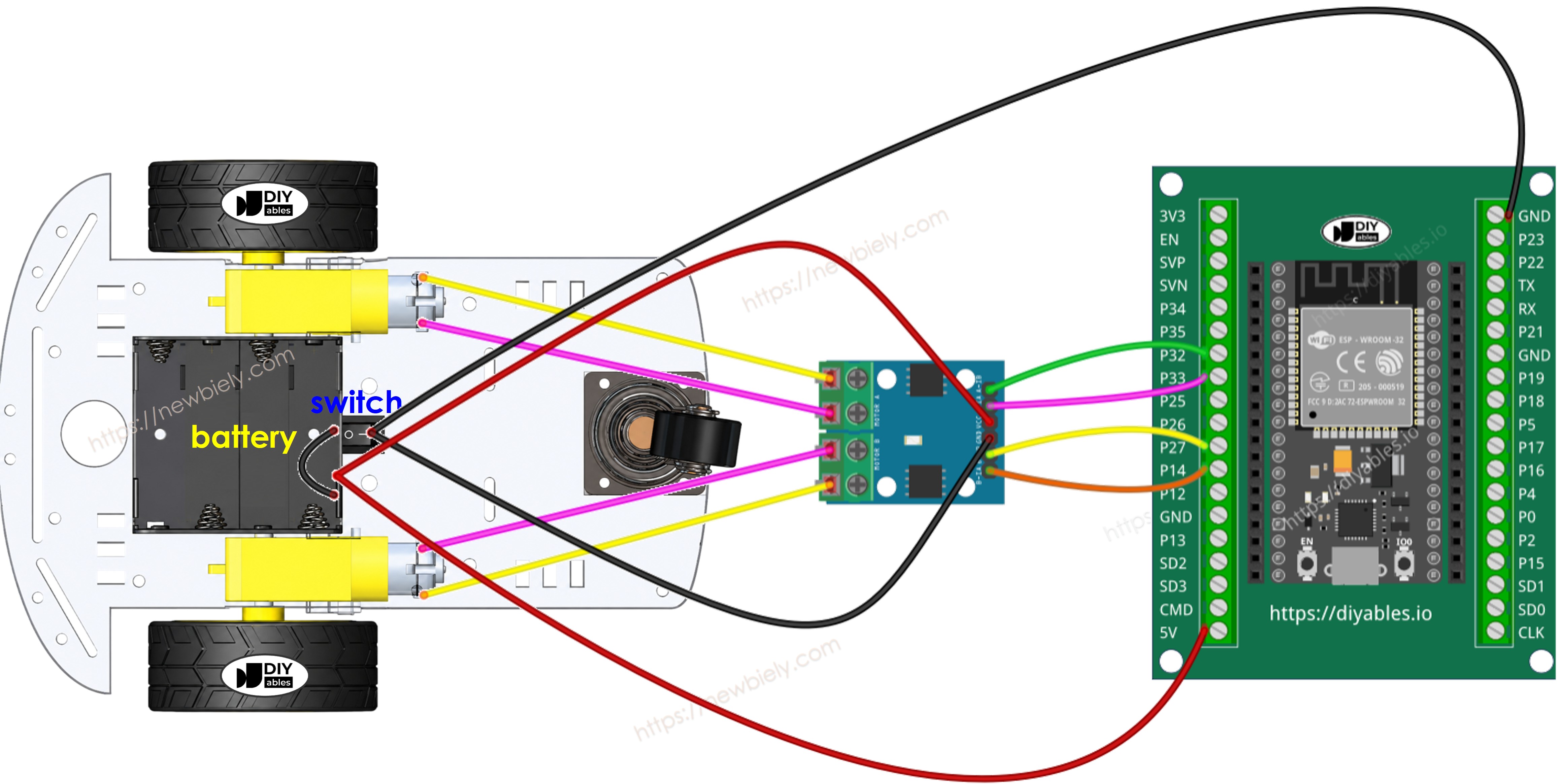

Observação: O diagrama acima mostra a ligação correta. Na prática, conectar vários fios (como as linhas compartilhadas de VCC e GND) no mesmo furo do conector de pinos do ESP32 não é fácil. Uma solução prática é usar uma placa breakout com bornes de parafuso para ESP32 — vários fios podem ser presos no mesmo borne de parafuso, ou um fio no parafuso e outro no pino ao lado.
This image is created using Fritzing. Click to enlarge image
O módulo L9110S (que serve como driver de motor) alimenta os motores diretamente pelos pinos VCC e GND e não tem regulador de 5V integrado. Isso permite alimentar tudo com uma única fonte – quatro pilhas de 1,5V, totalizando 6V. Veja como:
- Conecte a bateria de 6V aos pinos VCC e GND do módulo L9110S para alimentar os motores.
- Conecte a mesma bateria de 6V aos pinos Vin e GND do ESP32 para alimentar a placa.
- Verifique se o módulo L9110S e o ESP32 compartilham um GND comum.
Ao contrário do L298N, o L9110S não tem jumpers de habilitação ENA/ENB nem borne de parafuso de 12V, então a ligação é mais simples.
Como o carro RC 2WD tem uma chave liga/desliga, você pode, se quiser, conectar a bateria por meio da chave para poder ligar/desligar a energia do carro. Se quiser simplificar, é só ignorar a chave.
Código ESP32
O conteúdo da página web (HTML, CSS, JavaScript) fica armazenado separadamente em um arquivo index.h. Assim, teremos dois arquivos de código no Arduino IDE:
- Um arquivo .ino, que é o código do ESP32, o qual cria um servidor web e um servidor WebSocket e controla o carro
- Um arquivo .h, que contém o conteúdo da página web.
Passos Rápidos
- Se esta é a primeira vez que você usa o ESP32, veja como configurar o ambiente do ESP32 no Arduino IDE.
- Faça a ligação como na imagem acima.
- Conecte a placa ESP32 ao seu PC com um cabo micro USB
- Abra o Arduino IDE no seu PC.
- Selecione a placa ESP32 correta (por exemplo, ESP32 Dev Module) e a porta COM.
- Abra o Library Manager clicando no ícone Library Manager na barra de navegação à esquerda do Arduino IDE.
- Pesquise “DIYables ESP32 WebServer” e encontre a biblioteca Web Server criada pela DIYables.
- Clique no botão Install para instalar a biblioteca Web Server.
- No Arduino IDE, crie um novo sketch. Dê um nome a ele, por exemplo, newbiely.com.ino
- Copie o código abaixo e abra no Arduino IDE
/*
* Este código de ESP32 foi desenvolvido por pt.newbiely.com
* Este código de ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp32/esp32-controls-car-via-web
*/
#include <DIYables_ESP32_WebServer.h>
#include "index.h"
#define CMD_STOP 0
#define CMD_FORWARD 1
#define CMD_BACKWARD 2
#define CMD_LEFT 4
#define CMD_RIGHT 8
#define MOTOR_A_IA_PIN 14 // The ESP32 pin GPIO14 connected to the A-IA pin of the L9110S (Motor A)
#define MOTOR_A_IB_PIN 27 // The ESP32 pin GPIO27 connected to the A-IB pin of the L9110S (Motor A)
#define MOTOR_B_IA_PIN 33 // The ESP32 pin GPIO33 connected to the B-IA pin of the L9110S (Motor B)
#define MOTOR_B_IB_PIN 32 // The ESP32 pin GPIO32 connected to the B-IB pin of the L9110S (Motor B)
// WiFi credentials
const char WIFI_SSID[] = "YOUR_WIFI_SSID";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
// Create web server instance
DIYables_ESP32_WebServer server;
DIYables_ESP32_WebSocket* webSocket;
// Web Page handlers
void handleHome(WiFiClient& client, const String& method, const String& request, const QueryParams& params, const String& jsonData) {
server.sendResponse(client, HTML_CONTENT); // HTML_CONTENT is from index.h
}
// WebSocket event handlers
void onWebSocketOpen(net::WebSocket& ws) {
Serial.println("New WebSocket connection");
// Send welcome message
const char welcome[] = "Connected to ESP32 WebSocket Server!";
}
void onWebSocketMessage(net::WebSocket& ws, const net::WebSocket::DataType dataType, const char* message, uint16_t length) {
String angle = String(message);
int command = angle.toInt();
Serial.print("command: ");
Serial.println(command);
switch (command) {
case CMD_STOP:
Serial.println("Stop");
CAR_stop();
break;
case CMD_FORWARD:
Serial.println("Move Forward");
CAR_moveForward();
break;
case CMD_BACKWARD:
Serial.println("Move Backward");
CAR_moveBackward();
break;
case CMD_LEFT:
Serial.println("Turn Left");
CAR_turnLeft();
break;
case CMD_RIGHT:
Serial.println("Turn Right");
CAR_turnRight();
break;
default:
Serial.println("Unknown command");
}
}
void onWebSocketClose(net::WebSocket& ws, const net::WebSocket::CloseCode code, const char* reason, uint16_t length) {
Serial.println("WebSocket client disconnected");
}
void setup() {
Serial.begin(9600);
delay(1000);
pinMode(MOTOR_A_IA_PIN, OUTPUT);
pinMode(MOTOR_A_IB_PIN, OUTPUT);
pinMode(MOTOR_B_IA_PIN, OUTPUT);
pinMode(MOTOR_B_IB_PIN, OUTPUT);
Serial.println("ESP32 Web Server and WebSocket Server");
// Configure web server routes
server.addRoute("/", handleHome);
// Start web server with WiFi connection
server.begin(WIFI_SSID, WIFI_PASSWORD);
// Enable WebSocket functionality
webSocket = server.enableWebSocket(81);
if (webSocket != nullptr) {
// Set up WebSocket event handlers
webSocket->onOpen(onWebSocketOpen);
webSocket->onMessage(onWebSocketMessage);
webSocket->onClose(onWebSocketClose);
} else {
Serial.println("Failed to start WebSocket server");
}
}
void loop() {
// Then handle HTTP requests
server.handleClient();
// Handle WebSocket
server.handleWebSocket();
}
void CAR_moveForward() {
digitalWrite(MOTOR_A_IA_PIN, HIGH);
digitalWrite(MOTOR_A_IB_PIN, LOW);
digitalWrite(MOTOR_B_IA_PIN, HIGH);
digitalWrite(MOTOR_B_IB_PIN, LOW);
}
void CAR_moveBackward() {
digitalWrite(MOTOR_A_IA_PIN, LOW);
digitalWrite(MOTOR_A_IB_PIN, HIGH);
digitalWrite(MOTOR_B_IA_PIN, LOW);
digitalWrite(MOTOR_B_IB_PIN, HIGH);
}
void CAR_turnLeft() {
digitalWrite(MOTOR_A_IA_PIN, HIGH);
digitalWrite(MOTOR_A_IB_PIN, LOW);
digitalWrite(MOTOR_B_IA_PIN, LOW);
digitalWrite(MOTOR_B_IB_PIN, LOW);
}
void CAR_turnRight() {
digitalWrite(MOTOR_A_IA_PIN, LOW);
digitalWrite(MOTOR_A_IB_PIN, LOW);
digitalWrite(MOTOR_B_IA_PIN, HIGH);
digitalWrite(MOTOR_B_IB_PIN, LOW);
}
void CAR_stop() {
digitalWrite(MOTOR_A_IA_PIN, LOW);
digitalWrite(MOTOR_A_IB_PIN, LOW);
digitalWrite(MOTOR_B_IA_PIN, LOW);
digitalWrite(MOTOR_B_IB_PIN, LOW);
}
- Modifique as informações de WiFi (SSID e senha) no código para corresponder às credenciais da sua rede.
- Crie o arquivo index.h no Arduino IDE assim:
- Clique no botão logo abaixo do ícone do Serial Monitor e escolha New Tab, ou use as teclas Ctrl+Shift+N.
- Dê ao arquivo o nome index.h e clique no botão OK
- Copie o código abaixo e cole no index.h.
- Agora você tem o código em dois arquivos: newbiely.com.ino e index.h
- Clique no botão Upload do Arduino IDE para fazer upload do código para o ESP32
- Abra o Serial Monitor
- Confira o resultado no Serial Monitor.
- Anote o endereço IP exibido e digite esse endereço na barra de endereços de um navegador no seu celular ou PC.

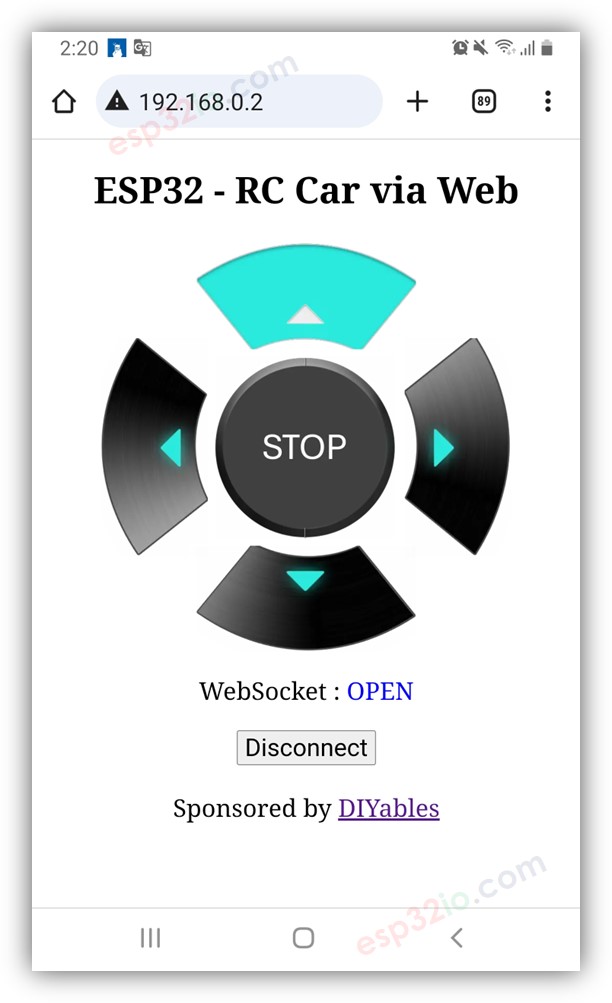

- Você verá a página web como abaixo:
- O código JavaScript da página web cria automaticamente a conexão WebSocket com o ESP32.
- Agora você pode controlar o carro para virar à esquerda/direita e andar para frente/para trás pela interface web.
- Se você modificar o conteúdo HTML no index.h e não mexer em nada no arquivo newbiely.com.ino, ao compilar e fazer upload do código para o ESP32, o Arduino IDE não vai atualizar o conteúdo HTML.
- Para fazer o Arduino IDE atualizar o conteúdo HTML nesse caso, faça uma alteração no arquivo newbiely.com.ino (por exemplo, adicione uma linha vazia ou um comentário....)
/*
* Este código de ESP32 foi desenvolvido por pt.newbiely.com
* Este código de ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp32/esp32-controls-car-via-web
*/
const char *HTML_CONTENT = R"=====(
<!DOCTYPE html>
<html>
<head>
<title>ESP32 Control Car via Web</title>
<meta name="viewport" content="width=device-width, initial-scale=0.7, maximum-scale=1, user-scalable=no">
<style type="text/css">
body { text-align: center; font-size: 24px;}
button { text-align: center; font-size: 24px;}
#container {
margin-right: auto;
margin-left: auto;
width: 400px;
height: 400px;
position: relative;
margin-bottom: 10px;
}
div[class^='button'] { position: absolute; }
.button_up, .button_down { width:214px; height:104px;}
.button_left, .button_right { width:104px; height:214px;}
.button_stop { width:178px; height:178px;}
.button_up {
background: url('https://esp32io.com/images/tutorial/up_inactive.png') no-repeat;
background-size: contain;
left: 200px;
top: 0px;
transform: translateX(-50%);
}
.button_down {
background: url('https://esp32io.com/images/tutorial/down_inactive.png') no-repeat;
background-size: contain;
left:200px;
bottom: 0px;
transform: translateX(-50%);
}
.button_right {
background: url('https://esp32io.com/images/tutorial/right_inactive.png') no-repeat;
background-size: contain;
right: 0px;
top: 200px;
transform: translateY(-50%);
}
.button_left {
background: url('https://esp32io.com/images/tutorial/left_inactive.png') no-repeat;
background-size: contain;
left:0px;
top: 200px;
transform: translateY(-50%);
}
.button_stop {
background: url('https://esp32io.com/images/tutorial/stop_inactive.png') no-repeat;
background-size: contain;
left:200px;
top: 200px;
transform: translate(-50%, -50%);
}
</style>
<script>
var CMD_STOP = 0;
var CMD_FORWARD = 1;
var CMD_BACKWARD = 2;
var CMD_LEFT = 4;
var CMD_RIGHT = 8;
var img_name_lookup = {
[CMD_STOP]: "stop",
[CMD_FORWARD]: "up",
[CMD_BACKWARD]: "down",
[CMD_LEFT]: "left",
[CMD_RIGHT]: "right"
}
var ws = null;
function init()
{
var container = document.querySelector("#container");
container.addEventListener("touchstart", mouse_down);
container.addEventListener("touchend", mouse_up);
container.addEventListener("touchcancel", mouse_up);
container.addEventListener("mousedown", mouse_down);
container.addEventListener("mouseup", mouse_up);
container.addEventListener("mouseout", mouse_up);
}
function ws_onmessage(e_msg)
{
e_msg = e_msg || window.event; // MessageEvent
//alert("msg : " + e_msg.data);
}
function ws_onopen()
{
document.getElementById("ws_state").innerHTML = "OPEN";
document.getElementById("wc_conn").innerHTML = "Disconnect";
}
function ws_onclose()
{
document.getElementById("ws_state").innerHTML = "CLOSED";
document.getElementById("wc_conn").innerHTML = "Connect";
console.log("socket was closed");
ws.onopen = null;
ws.onclose = null;
ws.onmessage = null;
ws = null;
}
function wc_onclick()
{
if(ws == null)
{
ws = new WebSocket("ws://" + window.location.host + ":81");
document.getElementById("ws_state").innerHTML = "CONNECTING";
ws.onopen = ws_onopen;
ws.onclose = ws_onclose;
ws.onmessage = ws_onmessage;
}
else
ws.close();
}
function mouse_down(event)
{
if (event.target !== event.currentTarget)
{
var id = event.target.id;
send_command(id);
event.target.style.backgroundImage = "url('https://esp32io.com/images/tutorial/" + img_name_lookup[id] + "_active.png')";
}
event.stopPropagation();
event.preventDefault();
}
function mouse_up(event)
{
if (event.target !== event.currentTarget)
{
var id = event.target.id;
send_command(CMD_STOP);
event.target.style.backgroundImage = "url('https://esp32io.com/images/tutorial/" + img_name_lookup[id] + "_inactive.png')";
}
event.stopPropagation();
event.preventDefault();
}
function send_command(cmd)
{
if(ws != null)
if(ws.readyState == 1)
ws.send(cmd + "\r\n");
}
window.onload = init;
</script>
</head>
<body>
<h2>ESP32 - RC Car via Web</h2>
<div id="container">
<div id="0" class="button_stop"></div>
<div id="1" class="button_up"></div>
<div id="2" class="button_down"></div>
<div id="8" class="button_right"></div>
<div id="4" class="button_left"></div>
</div>
<p>
WebSocket : <span id="ws_state" style="color:blue">closed</span><br>
</p>
<button id="wc_conn" type="button" onclick="wc_onclick();">Connect</button>
<br>
<br>
<div class="sponsor">Sponsored by <a href="https://amazon.com/diyables">DIYables</a></div>
</body>
</html>
)=====";
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Connecting to WiFi...
Connected to WiFi
ESP32 Web Server's IP address IP address: 192.168.0.2
Para economizar a memória do ESP32, as imagens dos botões de controle NÃO ficam armazenadas no ESP32. Elas ficam armazenadas na internet, então seu celular ou PC precisa ter conexão com a internet para carregar as imagens da página web de controle.
※ Nota:
Explicação do Código Linha por Linha
O código do ESP32 acima contém uma explicação linha por linha. Leia os comentários no código!
