ESP32 - Registrar Dados com Data e Hora no Cartão SD
Neste guia, vamos explorar o processo de registrar dados com data e hora (timestamp) em um Cartão Micro SD usando o ESP32. Mais especificamente, vamos abordar os seguintes tópicos:
- Registrar dados com timestamp em um único arquivo no Cartão Micro SD usando o ESP32.
- Registrar dados com timestamp em vários arquivos no Cartão Micro SD, com um arquivo dedicado a cada dia.
A informação de tempo é obtida de um módulo RTC e depois é gravada no Cartão Micro SD junto com os dados coletados.
Os dados registrados no Cartão Micro SD podem incluir vários tipos de informação, como:
- Leituras de dados de qualquer sensor.
- Um registro de acessos a uma fechadura de porta.
Para simplificar, este tutorial vai demonstrar o processo lendo valores de dois pinos analógicos, usados como um conjunto de dados de exemplo. O código fornecido pode ser facilmente adaptado para outros tipos de dados, conforme necessário.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables ESP32 S3 Starter Kit (ESP32 S3 included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Módulo de Cartão Micro SD e o Módulo RTC
Não conhece o Módulo de Cartão Micro SD e o módulo RTC, incluindo sua pinagem, funcionamento e programação? Explore os tutoriais completos sobre esses temas abaixo:
- Tutorial ESP32 - Cartão Micro SD.
- Tutorial ESP32 - Gravar Variável no Cartão SD.
- Tutorial ESP32 - Módulo RTC.

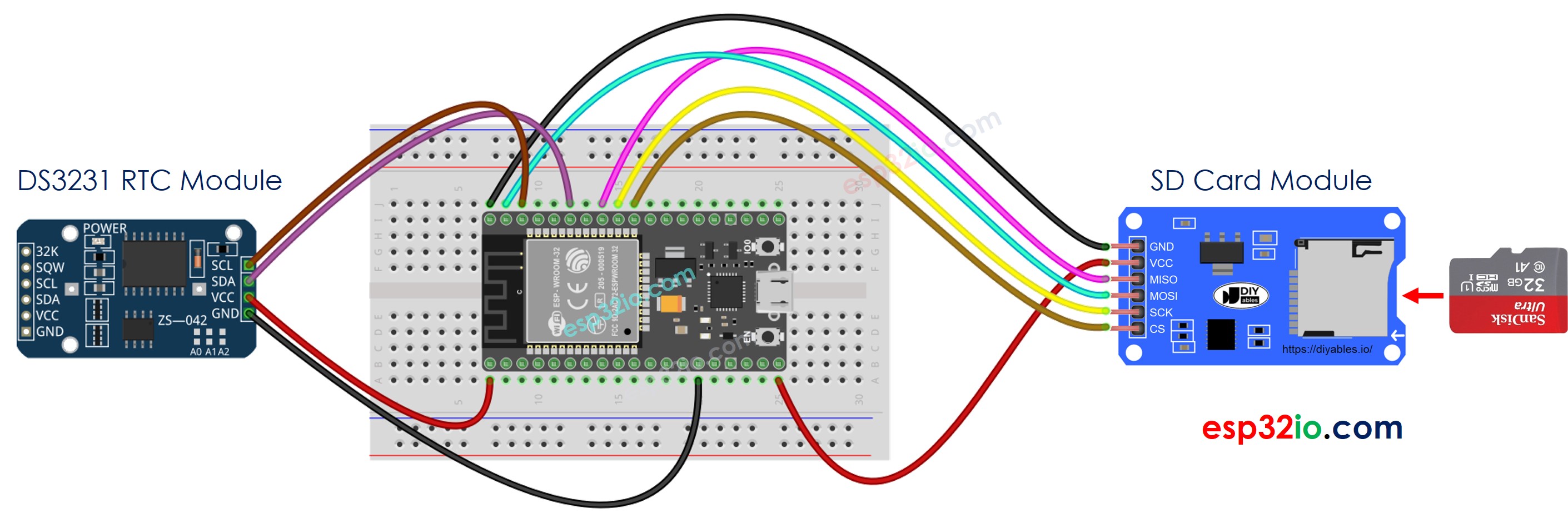

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Se você não sabe como alimentar o ESP32 e outros componentes, veja as instruções no tutorial a seguir: Como alimentar o ESP32.
※ Nota:
Se você usar um shield Ethernet ou qualquer shield que tenha um slot para Cartão Micro SD, não precisa usar o Módulo de Cartão Micro SD. Basta inserir o Cartão Micro SD no slot de Cartão Micro SD do shield.
ESP32 - Registrar Dados com Data e Hora no Cartão Micro SD
/*
* Este código de ESP32 foi desenvolvido por pt.newbiely.com
* Este código de ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp32/esp32-log-data-with-timestamp-to-sd-card
*/
#include <SD.h>
#include <RTClib.h>
#define PIN_SPI_CS 5 // The ESP32 pin GPIO5
#define FILE_NAME "/log.txt"
RTC_DS3231 rtc;
File myFile;
void setup() {
Serial.begin(9600);
// set the ADC attenuation to 11 dB (up to ~3.3V input)
analogSetAttenuation(ADC_11db);
// SETUP RTC MODULE
if (!rtc.begin()) {
while (1) {
Serial.println(F("RTC module is NOT found"));
delay(1000);
}
}
if (!SD.begin(PIN_SPI_CS)) {
while (1) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
delay(1000);
}
}
Serial.println(F("SD CARD INITIALIZED."));
Serial.println(F("--------------------"));
}
void loop() {
// open file for writing
myFile = SD.open(FILE_NAME, FILE_WRITE);
if (myFile) {
Serial.println(F("Writing log to SD Card"));
// write timestamp
DateTime now = rtc.now();
myFile.print(now.year(), DEC);
myFile.print('-');
myFile.print(now.month(), DEC);
myFile.print('-');
myFile.print(now.day(), DEC);
myFile.print(' ');
myFile.print(now.hour(), DEC);
myFile.print(':');
myFile.print(now.minute(), DEC);
myFile.print(':');
myFile.print(now.second(), DEC);
myFile.print(" "); // delimiter between timestamp and data
// read data
int analog_1 = analogRead(A0);
int analog_2 = analogRead(A1);
// write data
myFile.print("analog_1 = ");
myFile.print(analog_1);
myFile.print(", "); // delimiter between data
myFile.print("analog_2 = ");
myFile.print(analog_2);
myFile.write("\n"); // new line
myFile.close();
} else {
Serial.print(F("SD Card: Issue encountered while attempting to open the file "));
Serial.println(FILE_NAME);
}
delay(2000); // delay 2 seconds
}
Passos Rápidos
- Se esta é a primeira vez que você usa o ESP32, veja como configurar o ambiente para o ESP32 na Arduino IDE.
- Faça a ligação conforme a imagem acima.
- Conecte a placa ESP32 ao seu PC usando um cabo USB Type-C
- Abra a Arduino IDE no seu PC.
- Selecione a placa ESP32 correta (por exemplo, ESP32 Dev Module) e a porta COM.
- Verifique se o Cartão Micro SD está formatado em FAT16 ou FAT32 (pesquise no Google)
- Copie o código acima e abra-o na Arduino IDE
- Clique no botão Upload na Arduino IDE para carregar o código no ESP32
- Veja o resultado no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
SD CARD INITIALIZED.
--------------------
Writing log to SD Card
Writing log to SD Card
Writing log to SD Card
Writing log to SD Card
Writing log to SD Card
Writing log to SD Card
Writing log to SD Card
- Remova o Cartão Micro SD do módulo de Cartão Micro SD
- Insira o Cartão Micro SD em um leitor de Cartão SD USB
- Conecte o leitor de Cartão SD USB ao PC

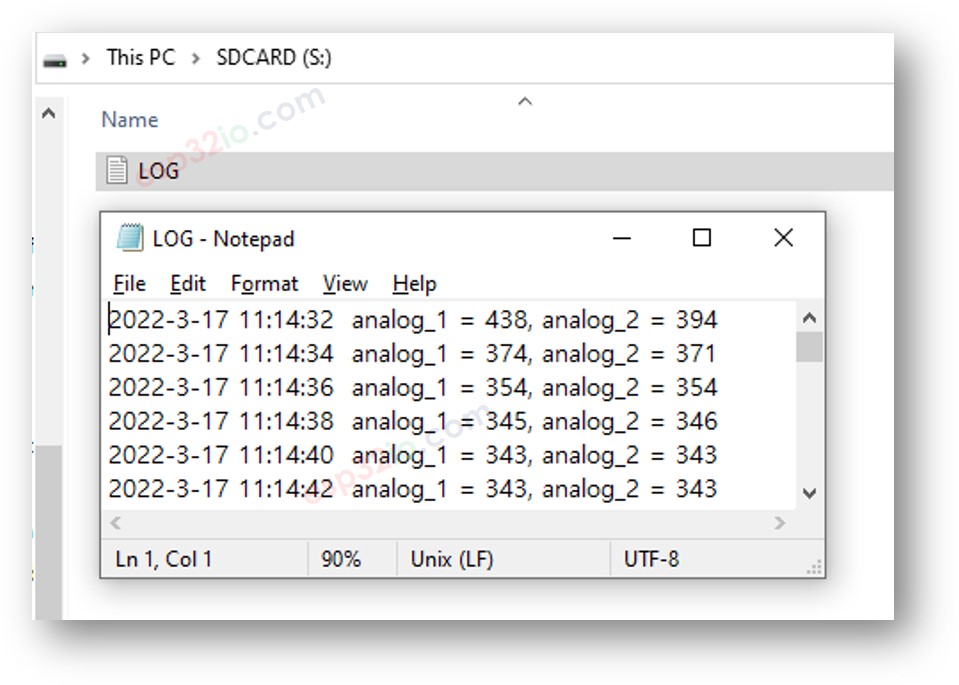

- Abra o arquivo log.txt no seu PC; ele fica como abaixo
Se você não tiver um leitor de Cartão SD USB, pode verificar o conteúdo do arquivo de log executando o Código ESP32 abaixo.
/*
* Este código de ESP32 foi desenvolvido por pt.newbiely.com
* Este código de ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp32/esp32-log-data-with-timestamp-to-sd-card
*/
#include <SD.h>
#define PIN_SPI_CS 5 // The ESP32 pin GPIO5
#define FILE_NAME "/log.txt"
File myFile;
void setup() {
Serial.begin(9600);
if (!SD.begin(PIN_SPI_CS)) {
while (1) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
delay(1000);
}
}
Serial.println(F("SD CARD INITIALIZED."));
// open file for reading
myFile = SD.open(FILE_NAME, FILE_READ);
if (myFile) {
while (myFile.available()) {
char ch = myFile.read(); // read characters one by one from Micro SD Card
Serial.print(ch); // print the character to Serial Monitor
}
myFile.close();
} else {
Serial.print(F("SD Card: Issue encountered while attempting to open the file "));
Serial.println(FILE_NAME);
}
}
void loop() {
}
ESP32 - Registrar Dados em Vários Arquivos
Gravar o log em um único arquivo faz com que ele fique muito grande com o tempo e difícil de verificar. O código abaixo vai gravar o log em vários arquivos:
- Um arquivo por dia
- O nome do arquivo é a informação da data: YYYYMMDD.txt
/*
* Este código de ESP32 foi desenvolvido por pt.newbiely.com
* Este código de ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp32/esp32-log-data-with-timestamp-to-sd-card
*/
#include <SD.h>
#include <RTClib.h>
#define PIN_SPI_CS 5 // The ESP32 pin GPIO5
RTC_DS3231 rtc;
File myFile;
char filename[] = "/yyyymmdd.txt"; // filename (without extension) should not exceed 8 chars
void setup() {
Serial.begin(9600);
// set the ADC attenuation to 11 dB (up to ~3.3V input)
analogSetAttenuation(ADC_11db);
// SETUP RTC MODULE
if (!rtc.begin()) {
while (1) {
Serial.println(F("RTC module is NOT found"));
delay(1000);
}
}
if (!SD.begin(PIN_SPI_CS)) {
while (1) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
delay(1000);
}
}
Serial.println(F("SD CARD INITIALIZED."));
Serial.println(F("--------------------"));
}
void loop() {
DateTime now = rtc.now();
int year = now.year();
int month = now.month();
int day = now.day();
// update filename
filename[1] = (year / 1000) + '0';
filename[2] = ((year % 1000) / 100) + '0';
filename[3] = ((year % 100) / 10) + '0';
filename[4] = (year % 10) + '0';
filename[5] = (month / 10) + '0';
filename[6] = (month % 10) + '0';
filename[7] = (day / 10) + '0';
filename[8] = (day % 10) + '0';
// open file for writing
myFile = SD.open(filename, FILE_WRITE);
if (myFile) {
Serial.println(F("Writing log to SD Card"));
// write timestamp
myFile.print(now.year(), DEC);
myFile.print('-');
myFile.print(now.month(), DEC);
myFile.print('-');
myFile.print(now.day(), DEC);
myFile.print(' ');
myFile.print(now.hour(), DEC);
myFile.print(':');
myFile.print(now.minute(), DEC);
myFile.print(':');
myFile.print(now.second(), DEC);
myFile.print(" "); // delimiter between timestamp and data
// read data
int analog_1 = analogRead(A0);
int analog_2 = analogRead(A1);
// write data
myFile.print("analog_1 = ");
myFile.print(analog_1);
myFile.print(", "); // delimiter between data
myFile.print("analog_2 = ");
myFile.print(analog_2);
myFile.write("\n"); // new line
myFile.close();
} else {
Serial.print(F("SD Card: Issue encountered while attempting to open the file "));
Serial.println(filename);
}
delay(2000); // delay 2 seconds
}
Depois de um longo tempo de execução, se você:
- Remover o Cartão Micro SD do módulo de Cartão Micro SD
- Inserir o Cartão Micro SD em um leitor de Cartão SD USB
- Conectar o leitor de Cartão SD USB ao PC

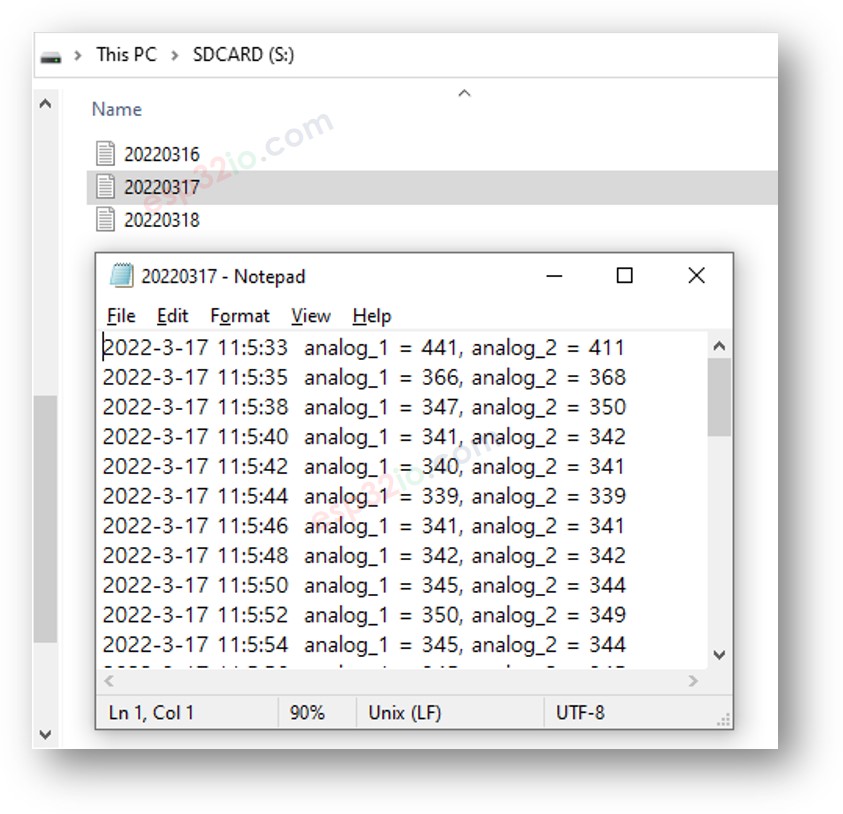

- Você verá os arquivos como abaixo:
