Comunicação MQTT de ESP32 para ESP32
Neste tutorial, vamos abordar os seguintes tópicos:
- Comunicação bidirecional entre dois ESP32 usando MQTT.
- Exemplo de aplicação prática: usar um botão ou chave conectado ao ESP32 #1 para controlar um LED conectado ao ESP32 #2 via MQTT.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables ESP32 S3 Starter Kit (ESP32 S3 included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

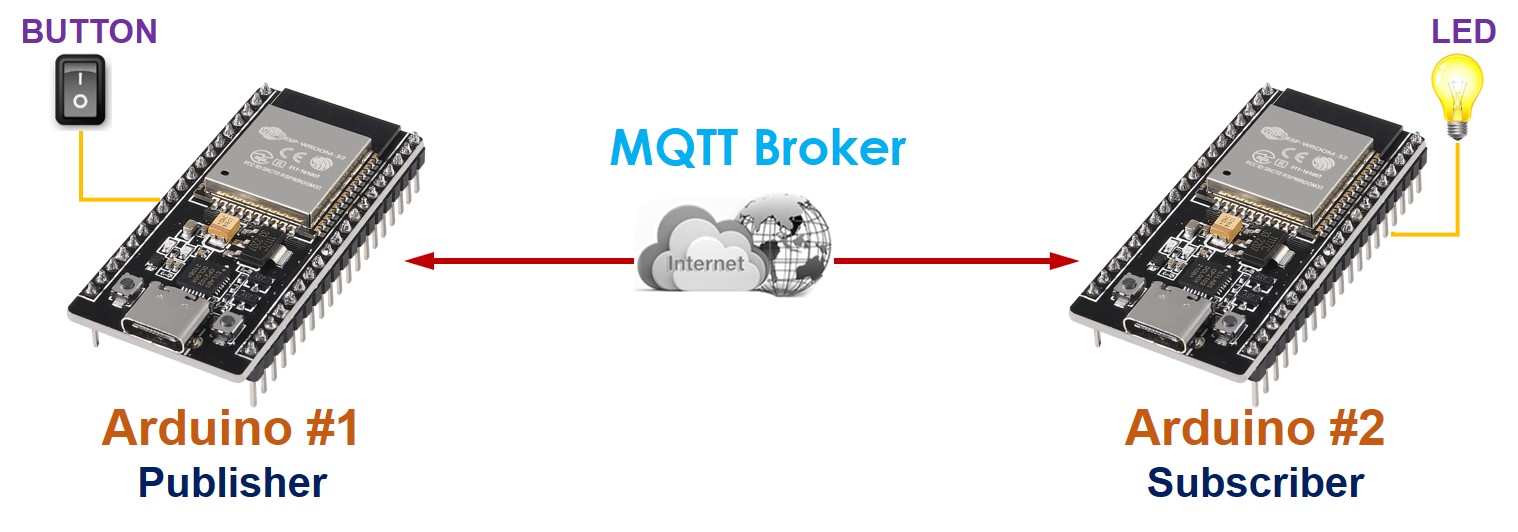

Comunicação entre dois ESP32 via MQTT
Duas placas ESP32 podem se comunicar entre si por meio de um servidor MQTT. Se você quiser que elas se comuniquem diretamente, sem usar um servidor MQTT, consulte o tutorial de comunicação Cliente/Servidor TCP de ESP32 para ESP32.
Quando o ESP32 #1 e o ESP32 #2 trocam dados por meio de um broker MQTT:
- Os dois ESP32 se conectam ao broker MQTT.
- Para permitir que o ESP32 #2 envie dados ao ESP32 #1:
- O ESP32 #1 se inscreve (subscribe) em um tópico, por exemplo: esp32-1/data.
- O ESP32 #2 pode enviar dados ao ESP32 #1 publicando os dados no tópico em que o ESP32 #1 está inscrito.
- Da mesma forma, para o ESP32 #1 enviar dados ao ESP32 #2:
- O ESP32 #2 se inscreve em um tópico, como: esp32-2/data.
- O ESP32 #1 pode enviar dados ao ESP32 #2 publicando os dados no tópico em que o ESP32 #2 está inscrito.
Seguindo esse método, dois ESP32 podem trocar dados nos dois sentidos.
Exemplo de Caso de Uso
Vamos realizar a seguinte aplicação: um botão/chave conectado ao ESP32 #1 controla um LED conectado ao ESP32 #2 via MQTT.
Existem muitos protocolos de aplicação que podemos usar. Neste exemplo, para simplificar, vamos definir um protocolo por conta própria (um protocolo próprio)
Como Funciona
Vamos definir um protocolo simples:
- O ESP32 #1 e o ESP32 #2 se conectam a um Broker MQTT (servidor MQTT).
- Para o ESP32 #1:
- Ele publica uma mensagem MQTT em um tópico específico sempre que o estado de uma chave muda.
- Quando o botão/chave é ligado, o payload da mensagem MQTT é definido como 1.
- Quando o botão/chave é desligado, o payload da mensagem MQTT é definido como 0.
- Para o ESP32 #2:
- Ele se inscreve no mesmo tópico.
- Se o ESP32 #2 receber uma mensagem MQTT com payload 1, ele acende um LED.
- Se o ESP32 #2 receber uma mensagem MQTT com payload 0, ele apaga o LED.
- ESP32 #1 - Diagrama de ligação entre o ESP32 e o botão
- ESP32 #2 - Diagrama de ligação entre o ESP32 e o LED
Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Se você não sabe como alimentar o ESP32 e outros componentes, veja as instruções no tutorial a seguir: Como alimentar o ESP32.
This image is created using Fritzing. Click to enlarge image
Comunicação entre dois ESP32 via MQTT
Código ESP32 #1
/*
* Este código de ESP32 foi desenvolvido por pt.newbiely.com
* Este código de ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp32/esp32-to-esp32-mqtt-communication
*/
// ESP32 #1: CONNECTED TO A BUTTON/SWITCH, ACTED AS A MQTT PUBLISHER
#include <WiFi.h>
#include <MQTTClient.h>
#include <ezButton.h>
#define BUTTON_PIN 21 // ESP32 pin GPIO21 connected to button
const char WIFI_SSID[] = "YOUR_WIFI_SSID"; // CHANGE TO YOUR WIFI SSID
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD"; // CHANGE TO YOUR WIFI PASSWORD
const char MQTT_BROKER_ADRRESS[] = "test.mosquitto.org"; // CHANGE TO MQTT BROKER'S ADDRESS
//const char MQTT_BROKER_ADRRESS[] = "192.168.0.26"; // CHANGE TO MQTT BROKER'S IP ADDRESS
const int MQTT_PORT = 1883;
const char MQTT_CLIENT_ID[] = "esp32-001"; // CHANGE IT AS YOU DESIRE
const char MQTT_USERNAME[] = ""; // CHANGE IT IF REQUIRED, empty if not required
const char MQTT_PASSWORD[] = ""; // CHANGE IT IF REQUIRED, empty if not required
// The MQTT topics that ESP32 should publish/subscribe
const char MQTT_TOPIC[] = "esp32/command"; // CHANGE IT AS YOU DESIRE
WiFiClient network;
MQTTClient mqtt = MQTTClient(256);
ezButton button(BUTTON_PIN); // create ezButton that attach to pin 7
void setup() {
Serial.begin(9600);
button.setDebounceTime(100); // set debounce time to 100 milliseconds
Serial.println("ESP32 #1: CONNECTED TO A BUTTON/SWITCH, ACTED AS A MQTT PUBLISHER");
WiFi.mode(WIFI_STA);
WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
Serial.println("ESP32 - Connecting to Wi-Fi");
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
Serial.println();
connectToMQTT();
}
void loop() {
mqtt.loop();
button.loop(); // MUST call the loop() function first
if (button.isPressed()) {
Serial.println("- The button is pressed, send command: 1");
sendToMQTT('1');
}
if (button.isReleased()) {
Serial.println("- The button is released, send command: 0");
sendToMQTT('0');
}
}
void connectToMQTT() {
// Connect to the MQTT broker
mqtt.begin(MQTT_BROKER_ADRRESS, MQTT_PORT, network);
Serial.print("ESP32 - Connecting to MQTT broker");
while (!mqtt.connect(MQTT_CLIENT_ID, MQTT_USERNAME, MQTT_PASSWORD)) {
Serial.print(".");
delay(100);
}
Serial.println();
if (!mqtt.connected()) {
Serial.println("ESP32 - MQTT broker Timeout!");
return;
}
Serial.println("ESP32 - MQTT broker Connected!");
}
void sendToMQTT(char command) {
char messageBuffer[1];
messageBuffer[0] = command;
mqtt.publish(MQTT_TOPIC, messageBuffer);
Serial.println("ESP32 - sent to MQTT:");
Serial.print("- topic: ");
Serial.println(MQTT_TOPIC);
Serial.print("- payload:");
Serial.println(messageBuffer);
}
Código ESP32 #2
/*
* Este código de ESP32 foi desenvolvido por pt.newbiely.com
* Este código de ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp32/esp32-to-esp32-mqtt-communication
*/
// ESP32 #2: CONNECTED TO A LED, ACTED AS A MQTT SUBSCRIBER
#include <WiFi.h>
#include <MQTTClient.h>
#define LED_PIN 18 // ESP32 pin GPIO18 connected to LED
const char WIFI_SSID[] = "YOUR_WIFI_SSID"; // CHANGE TO YOUR WIFI SSID
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD"; // CHANGE TO YOUR WIFI PASSWORD
const char MQTT_BROKER_ADRRESS[] = "test.mosquitto.org"; // CHANGE TO MQTT BROKER'S ADDRESS
//const char MQTT_BROKER_ADRRESS[] = "192.168.0.26"; // CHANGE TO MQTT BROKER'S IP ADDRESS
const int MQTT_PORT = 1883;
const char MQTT_CLIENT_ID[] = "esp32-002"; // CHANGE IT AS YOU DESIRE
const char MQTT_USERNAME[] = ""; // CHANGE IT IF REQUIRED, empty if not required
const char MQTT_PASSWORD[] = ""; // CHANGE IT IF REQUIRED, empty if not required
// The MQTT topics that ESP32 should publish/subscribe
const char MQTT_TOPIC[] = "esp32/command"; // CHANGE IT AS YOU DESIRE
WiFiClient network;
MQTTClient mqtt = MQTTClient(256);
void setup() {
Serial.begin(9600);
pinMode(LED_PIN, OUTPUT);
Serial.println("ESP32 #2: CONNECTED TO A LED, ACTED AS A MQTT SUBSCRIBER");
WiFi.mode(WIFI_STA);
WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
Serial.println("ESP32 - Connecting to Wi-Fi");
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
Serial.println();
connectToMQTT();
}
void loop() {
mqtt.loop();
}
void connectToMQTT() {
// Connect to the MQTT broker
mqtt.begin(MQTT_BROKER_ADRRESS, MQTT_PORT, network);
// Create a handler for incoming messages
mqtt.onMessage(messageReceived);
Serial.print("ESP32 - Connecting to MQTT broker");
while (!mqtt.connect(MQTT_CLIENT_ID, MQTT_USERNAME, MQTT_PASSWORD)) {
Serial.print(".");
delay(100);
}
Serial.println();
if (!mqtt.connected()) {
Serial.println("ESP32 - MQTT broker Timeout!");
return;
}
// Subscribe to a topic, the incoming messages are processed by messageReceived() function
if (mqtt.subscribe(MQTT_TOPIC))
Serial.print("ESP32 - Subscribed to the topic: ");
else
Serial.print("ESP32 - Failed to subscribe to the topic: ");
Serial.println(MQTT_TOPIC);
Serial.println("ESP32 - MQTT broker Connected!");
}
void messageReceived(String &topic, String &payload) {
Serial.println("ESP32 - received from MQTT:");
Serial.println("- topic: " + topic);
Serial.print("- payload: ");
Serial.println(payload);
char command = payload[0];
if (command == '1') {
Serial.print("- Received command: ");
Serial.print(command);
Serial.println(" => Turned LED on");
digitalWrite(LED_PIN, HIGH); // Turn LED on
} else if (command == '0') {
Serial.print("- Received command: ");
Serial.print(command);
Serial.println(" => Turned LED off");
digitalWrite(LED_PIN, LOW); // Turn LED off
} else {
Serial.print("- Received an unsupported command: ");
Serial.println(command);
}
}
Passos Rápidos
- Se esta é a primeira vez que você usa o ESP32, veja como configurar o ambiente para ESP32 no Arduino IDE.
- Abra dois Arduino IDE no seu PC.
- Ligue um botão/chave ao ESP32 #1
- Ligue um LED ao ESP32 #2
- Abra o Library Manager clicando no ícone Library Manager na barra de navegação à esquerda do Arduino IDE
- Digite MQTT na caixa de pesquisa e procure a biblioteca MQTT de Joel Gaehwiler.
- Clique no botão Install para instalar a biblioteca MQTT.
- Digite ezButton na caixa de pesquisa e encontre a biblioteca de botão de ArduinoGetStarted
- Clique no botão Install para instalar a biblioteca ezButton.
- Selecione a placa ESP32 correta (por exemplo, ESP32 Dev Module).
- Conecte o ESP32 #1 ao PC por cabo USB e selecione a porta COM do ESP32 #1 no Arduino IDE #1
- Conecte o ESP32 #2 ao PC por cabo USB e selecione a porta COM do ESP32 #2 no Arduino IDE #2
- Copie o código do ESP32 #1, cole no Arduino IDE #1 e salve (com o nome ESP32-1)
- Copie o código do ESP32 #2, cole no Arduino IDE #2 e salve (com o nome ESP32-2)
- Substitua as informações de WiFi (SSID e senha) nos dois códigos pelas suas.
- Substitua o endereço do broker MQTT nos dois códigos (nome de domínio ou endereço IP).
- Faça upload do código do ESP32 #1 para o ESP32 #1
- Faça upload do código do ESP32 #2 para o ESP32 #2
- Abra o Serial Monitor no Arduino IDE #1
- Abra o Serial Monitor no Arduino IDE #2
- Pressione e segure o botão do ESP32 #1 → veja o estado do LED no ESP32 #2 (ON)
- Solte o botão do ESP32 #1 → veja o estado do LED no ESP32 #2 (OFF)
- Pressione, segure e solte o botão várias vezes.
- Veja a saída nos dois Serial Monitors
- Serial Monitor do ESP32 #1
- Serial Monitor do ESP32 #2
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
ESP32 #1: CONNECTED TO A BUTTON/SWITCH, ACTED AS A MQTT PUBLISHER
ESP32 - Attempting to connect to SSID: YOUR_WIFI_SSID
ESP32 - Connecting to MQTT broker
ESP32 - MQTT broker Connected!
- The button is pressed, send command: 1
ESP32 - sent to MQTT:
- topic: esp32/command
- payload:1
- The button is released, send command: 0
ESP32 - sent to MQTT:
- topic: esp32/command
- payload:0
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
ESP32 #2: CONNECTED TO A LED, ACTED AS A MQTT SUBSCRIBER
ESP32 - Attempting to connect to SSID: YOUR_WIFI_SSID
ESP32 - Connecting to MQTT broker
ESP32 - Subscribed to the topic: esp32/command
ESP32 - MQTT broker Connected!
ESP32 - received from MQTT:
- topic: esp32/command
- payload: 1
- Received command: 1 => Turned LED on
ESP32 - received from MQTT:
- topic: esp32/command
- payload: 0
- Received command: 0 => Turned LED off
