ESP32 - DHT22 - LCD

Este tutorial ensina como programar o ESP32 para ler a temperatura e a umidade do DHT22 e mostrá-las no LCD I2C.

Hardware Necessário

1	×	38-pin ESP32 ESP-WROOM-32 Dev Module - Narrow
1	×	(Alternativa) 38-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativa) 30-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativa) ESP32 Uno-form board
1	×	(Alternativa) ESP32 S3 Uno-form board
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	LCD I2C Display 3.3V
1	×	Sensor de Temperatura e Umidade DHT22
1	×	(Alternativa) DHT22 Sensor
1	×	Protoboard
1	×	Fios Jumper
1	×	(Opcional) Conector de Alimentação DC
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP32
1	×	(Recomendado) Breakout Expansion Board for ESP32
1	×	(Recomendado) Divisor de Alimentação para ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables ESP32 S3 Starter Kit (ESP32 S3 included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Nota de compra: A maioria dos displays LCD I2C no mercado é de 5V. Eles podem funcionar com esta placa, mas não é seguro e pode danificar a placa. Recomendamos fortemente usar o display LCD I2C de 3.3V recomendado acima.

Sobre o DHT22 e o LCD

Temos tutoriais específicos sobre o sensor DHT22 e o LCD. Cada tutorial contém informações detalhadas e instruções passo a passo sobre a pinagem do hardware, o princípio de funcionamento, a ligação ao ESP32, o código ESP32... Saiba mais sobre eles nos links a seguir:

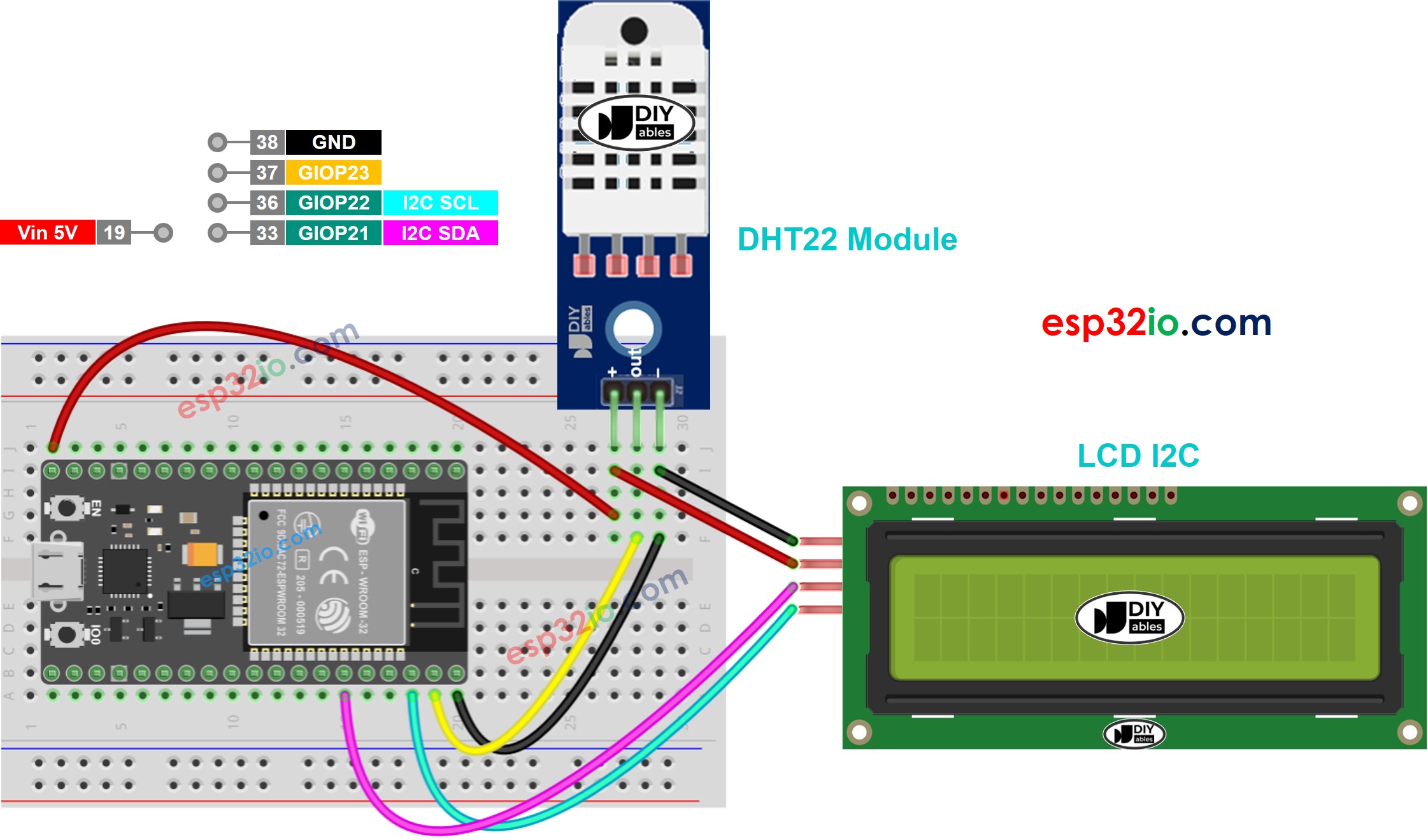

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Se você não sabe como alimentar o ESP32 e outros componentes, veja as instruções no tutorial a seguir: Como alimentar o ESP32.

Observe que o sensor DHT22 funciona com 5V ou 3,3V, então você pode conectar o pino VCC do DHT22 ao pino 3,3V ou ao pino 5V

No diagrama acima, o LCD é alimentado pela placa ESP32. Em alguns casos, ela pode não fornecer energia suficiente para o display LCD. Se o LCD não mostrar nada, alimente o LCD com uma fonte de alimentação externa, como abaixo:

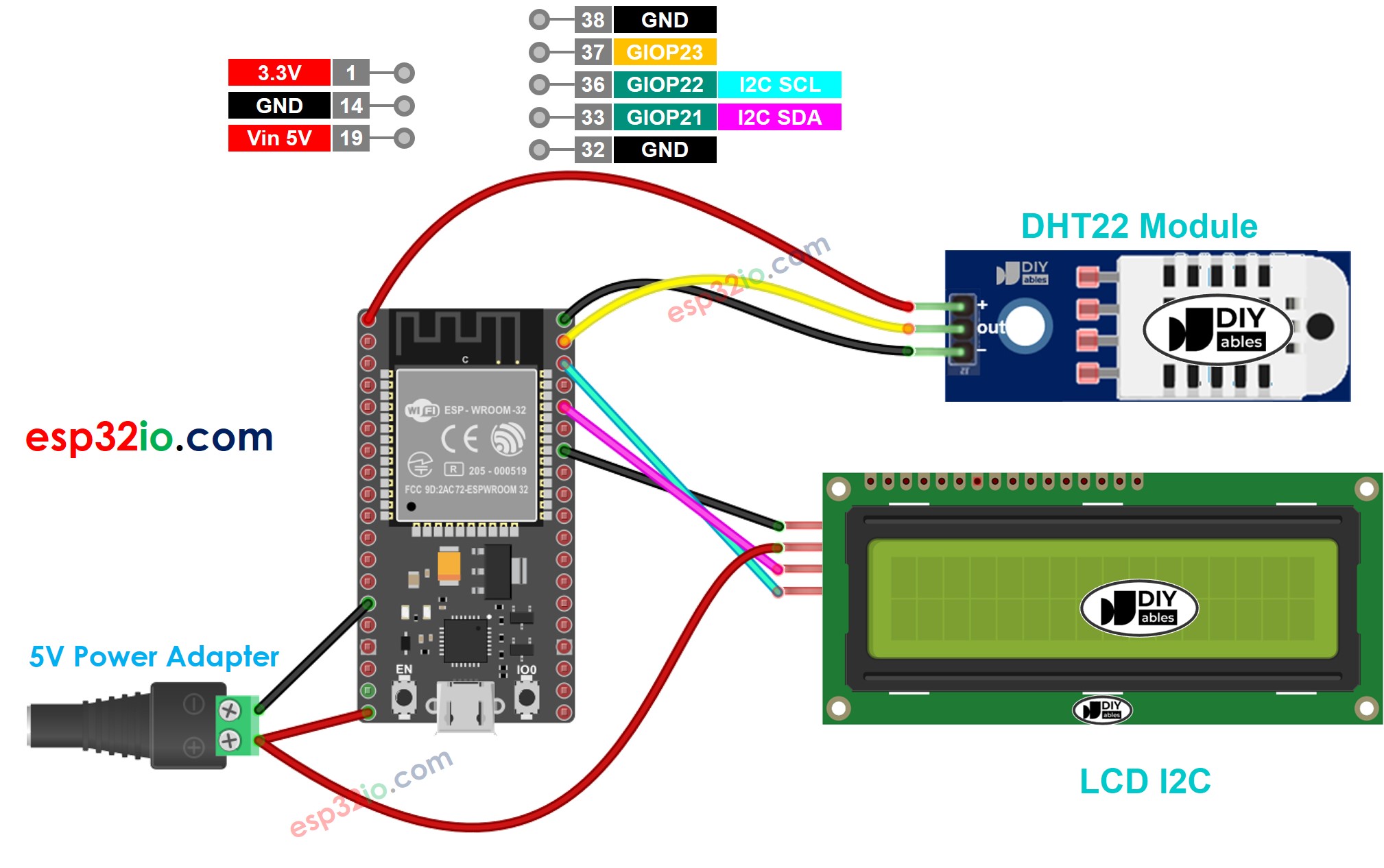

Se alimentar o ESP32 pelo pino Vin e o LCD com uma fonte de alimentação externa

Diagrama de ligação do ESP32 com módulo DHT22 e LCD

This image is created using Fritzing. Click to enlarge image

Se alimentar o ESP32 pela porta USB e o LCD com uma fonte de alimentação externa

Diagrama de ligação do ESP32 com DHT22 e LCD I2C

This image is created using Fritzing. Click to enlarge image

Código ESP32 - Sensor DHT22 - LCD I2C

/* * Este código de ESP32 foi desenvolvido por pt.newbiely.com * Este código de ESP32 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp32/esp32-dht22-lcd */ #include <DHT.h> #include <DIYables_LCD_I2C.h> #define DHT22_PIN 23 // ESP32 pin GPIO23 connected to DHT22 sensor DIYables_LCD_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows DHT dht22(DHT22_PIN, DHT22); void setup() { dht22.begin(); // initialize the DHT22 sensor lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight } void loop() { float humi = dht22.readHumidity(); // read humidity float tempC = dht22.readTemperature(); // read temperature lcd.clear(); // check whether the reading is successful or not if (isnan(tempC) || isnan(humi)) { lcd.setCursor(0, 0); lcd.print("Failed"); } else { lcd.setCursor(0, 0); // display position lcd.print("Temp: "); lcd.print(tempC); // display the temperature lcd.print("°C"); lcd.setCursor(0, 1); // display position lcd.print("Humi: "); lcd.print(humi); // display the humidity lcd.print("%"); } // wait a 2 seconds between readings delay(2000); }

※ Nota:

O endereço I2C do LCD pode ser diferente para cada fabricante. No código, usamos o endereço 0x27, que é especificado pelo fabricante DIYables

Passos Rápidos

Se esta é a primeira vez que você usa o ESP32, veja como configurar o ambiente para o ESP32 no Arduino IDE.
Faça a ligação conforme a imagem acima.
Conecte a placa ESP32 ao seu PC por meio de um cabo USB Type-C
Abra o Arduino IDE no seu PC.
Selecione a placa ESP32 correta (por exemplo, ESP32 Dev Module) e a porta COM.
Clique no ícone Libraries na barra esquerda do Arduino IDE.
Digite “DHT” na caixa de pesquisa e procure a biblioteca DHT sensor library da Adafruit
Instale a biblioteca clicando no botão Install.

Uma janela aparece pedindo que você instale as dependências da biblioteca
Instale todas as dependências da biblioteca clicando no botão Install All.

Biblioteca Adafruit Unified Sensor para ESP32

Digite “DIYables LCD I2C” na caixa de pesquisa e procure a biblioteca DIYables_LCD_I2C da DIYables
Clique no botão Install para instalar a biblioteca DIYables_LCD_I2C.

Copie o código acima e cole no Arduino IDE.
Compile e faça upload do código para a placa ESP32 clicando no botão Upload no Arduino IDE
Deixe o sensor mais frio ou mais quente. Por exemplo, colocando o sensor perto de uma xícara de café quente
Veja o resultado no LCD

Se o LCD não mostrar nada, veja Solução de Problemas no LCD I2C
