ESP32 - Player MP3 com Sensor de Movimento
Neste guia, vamos explorar como usar o ESP32, um sensor de movimento HC-SR501 e um player MP3 para iniciar a reprodução de um arquivo de áudio pré-gravado quando um movimento for detectado. Este projeto é versátil e pode ser personalizado para várias aplicações, como fornecer instruções ou avisos de áudio automáticos sempre que a presença de uma pessoa for identificada.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables ESP32 S3 Starter Kit (ESP32 S3 included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Player MP3 e o Sensor de Movimento
Você não conhece o player MP3 e o sensor de movimento, incluindo a pinagem, o funcionamento e a programação? Veja abaixo tutoriais completos sobre esses temas:

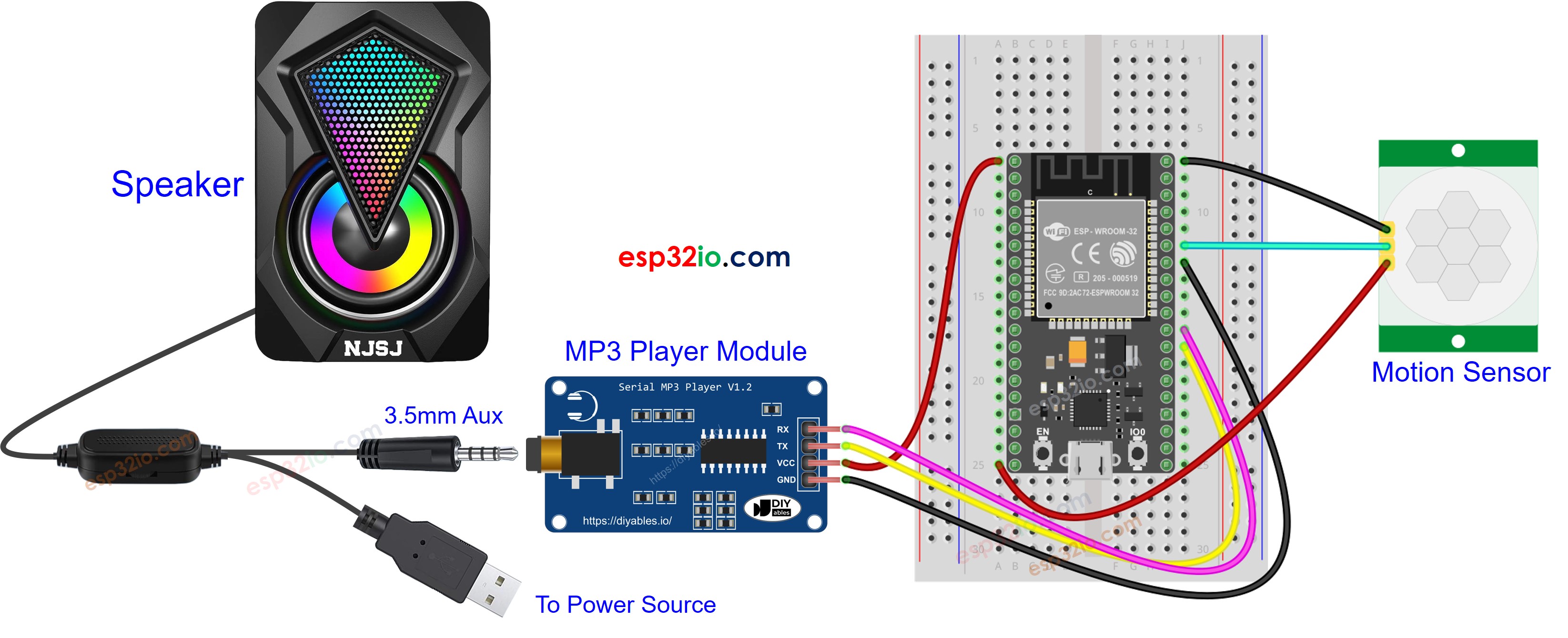

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Se você não sabe como alimentar o ESP32 e outros componentes, veja as instruções no tutorial a seguir: Como alimentar o ESP32.
Preparação
- Guarde antes no cartão micro SD o arquivo mp3 gravado que queremos tocar.
- Insira o cartão micro SD no módulo player MP3
- Conecte o módulo player MP3 ao ESP32
- Conecte o alto-falante ao módulo player MP3
- Conecte o alto-falante a uma fonte de energia.
- Conecte o sensor de movimento ao ESP32.
- Faça o ajuste do sensor de movimento conforme a tabela abaixo
| Ajuste do Tempo de Atraso | Gire-o totalmente no sentido anti-horário. |
| Ajuste do Alcance de Detecção | Gire-o totalmente no sentido horário. |
| Seletor de Disparo Repetido | Coloque o jumper como mostrado na imagem. |
Código ESP32 - Sensor de Movimento Controla o Player MP3
/*
* Este código de ESP32 foi desenvolvido por pt.newbiely.com
* Este código de ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp32/esp32-motion-sensor-mp3-player
*/
#define CMD_PLAY_NEXT 0x01
#define CMD_PLAY_PREV 0x02
#define CMD_PLAY_W_INDEX 0x03
#define CMD_SET_VOLUME 0x06
#define CMD_SEL_DEV 0x09
#define CMD_PLAY_W_VOL 0x22
#define CMD_PLAY 0x0D
#define CMD_PAUSE 0x0E
#define CMD_SINGLE_CYCLE 0x19
#define DEV_TF 0x02
#define SINGLE_CYCLE_ON 0x00
#define SINGLE_CYCLE_OFF 0x01
#define MOTION_SENSOR_PIN 21 // The ESP32 pin GPIO21 connected to motion sensor's pin
int prev_motion_state; // the previous state of motion sensor
int motion_state; // the current state of motion sensor
void setup() {
Serial.begin(9600);
Serial2.begin(9600, SERIAL_8N1, 16, 17);
delay(500); // wait chip initialization is complete
mp3_command(CMD_SEL_DEV, DEV_TF); // select the TF card
delay(200); // wait for 200ms
pinMode(MOTION_SENSOR_PIN, INPUT); // set arduino pin to input mode
motion_state = digitalRead(MOTION_SENSOR_PIN);
}
void loop() {
prev_motion_state = motion_state; // save the last state
motion_state = digitalRead(MOTION_SENSOR_PIN); // read new state
if (motion_state == LOW && prev_motion_state == HIGH) { // pin state change: LOW -> HIGH
Serial.println("Motion detected!");
mp3_command(CMD_PLAY, 0x0000); // Play the first mp3 file
} else if (motion_state == HIGH && prev_motion_state == LOW) { // pin state change: HIGH -> LOW
Serial.println("Motion stopped!");
}
}
void mp3_command(int8_t command, int16_t dat) {
int8_t frame[8] = { 0 };
frame[0] = 0x7e; // starting byte
frame[1] = 0xff; // version
frame[2] = 0x06; // the number of bytes of the command without starting byte and ending byte
frame[3] = command; //
frame[4] = 0x00; // 0x00 = no feedback, 0x01 = feedback
frame[5] = (int8_t)(dat >> 8); // data high byte
frame[6] = (int8_t)(dat); // data low byte
frame[7] = 0xef; // ending byte
for (uint8_t i = 0; i < 8; i++) {
Serial2.write(frame[i]);
}
}
Passos Rápidos
- Se esta é a primeira vez que você usa o ESP32, veja como configurar o ambiente para ESP32 no Arduino IDE.
- Faça a ligação como na imagem acima.
- Conecte a placa ESP32 ao seu PC por um cabo micro USB
- Abra o Arduino IDE no seu PC.
- Selecione a placa ESP32 correta (por exemplo, ESP32 Dev Module) e a porta COM.
- Conecte o ESP32 ao PC com o cabo USB
- Abra o Arduino IDE e selecione a placa e a porta corretas
- Copie o código acima e abra no Arduino IDE
- Clique no botão Upload do Arduino IDE para fazer upload do código para o ESP32
- Mova a mão na frente do sensor
- Confira o áudio do player MP3
