ESP32 - Controlar Bomba

Este tutorial ensina como usar o ESP32 para controlar uma bomba. Você pode expandir este tutorial para construir um aquário DIY, uma máquina de coquetéis, uma máquina de café ou um sistema de irrigação...

Hardware Necessário

1	×	38-pin ESP32 ESP-WROOM-32 Dev Module - Narrow
1	×	(Alternativa) 38-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativa) 30-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativa) ESP32 Uno-form board
1	×	(Alternativa) ESP32 S3 Uno-form board
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Relé
1	×	12V Bomba
1	×	Vinyl Tube
1	×	Fonte de Alimentação 12V
1	×	Protoboard
1	×	Fios Jumper
1	×	(Opcional) Conector de Alimentação DC
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP32
1	×	(Recomendado) Breakout Expansion Board for ESP32
1	×	(Recomendado) Divisor de Alimentação para ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables ESP32 S3 Starter Kit (ESP32 S3 included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre a Bomba de 12V

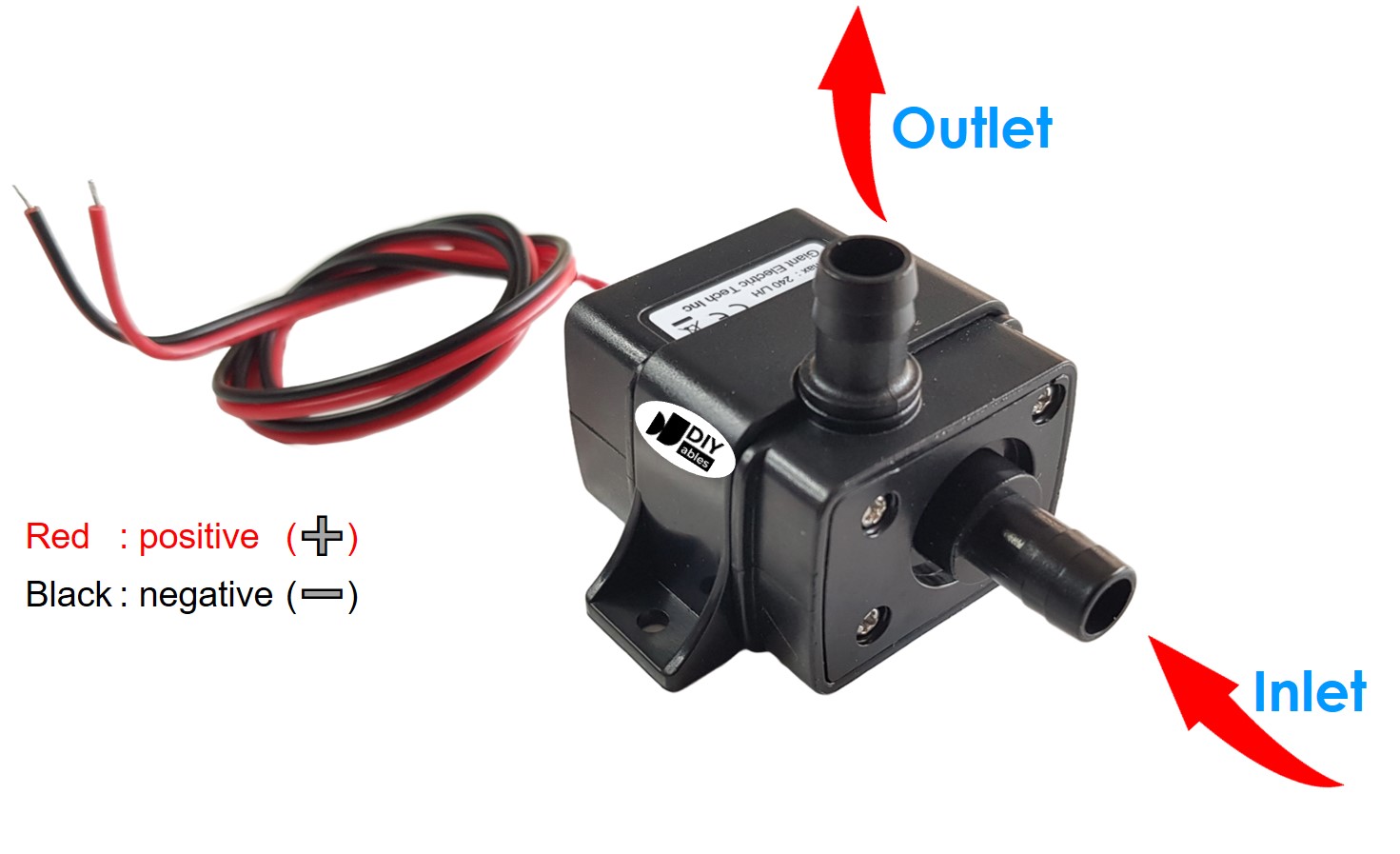

Pinagem da Bomba

image source: diyables.io

Uma bomba de 12V possui dois fios:

Fio negativo (-) (preto): conecte este fio ao fio negativo da fonte de alimentação de 12V DC
Fio positivo (+) (vermelho): conecte este fio ao fio positivo da fonte de alimentação de 12V DC

Como Controlar a Bomba usando o ESP32

Se conectarmos uma fonte de alimentação de 12V a uma bomba, a bomba funcionará. Podemos controlar a bomba por programação usando o ESP32. Para isso, precisamos de um relé entre a bomba e a placa ESP32. Temos um tutorial específico sobre o relé, que contém informações detalhadas e instruções passo a passo sobre a pinagem do hardware, o princípio de funcionamento, a ligação ao ESP32, o código ESP32... Aprenda sobre o relé no tutorial ESP32 - Relé

Diagrama de Ligação entre ESP32, Relé e Bomba

Como conectar o ESP32 e controlar a bomba usando uma protoboard (alimentado via cabo USB)

This image is created using Fritzing. Click to enlarge image

Se você não sabe como alimentar o ESP32 e outros componentes, veja as instruções no tutorial a seguir: Como alimentar o ESP32.

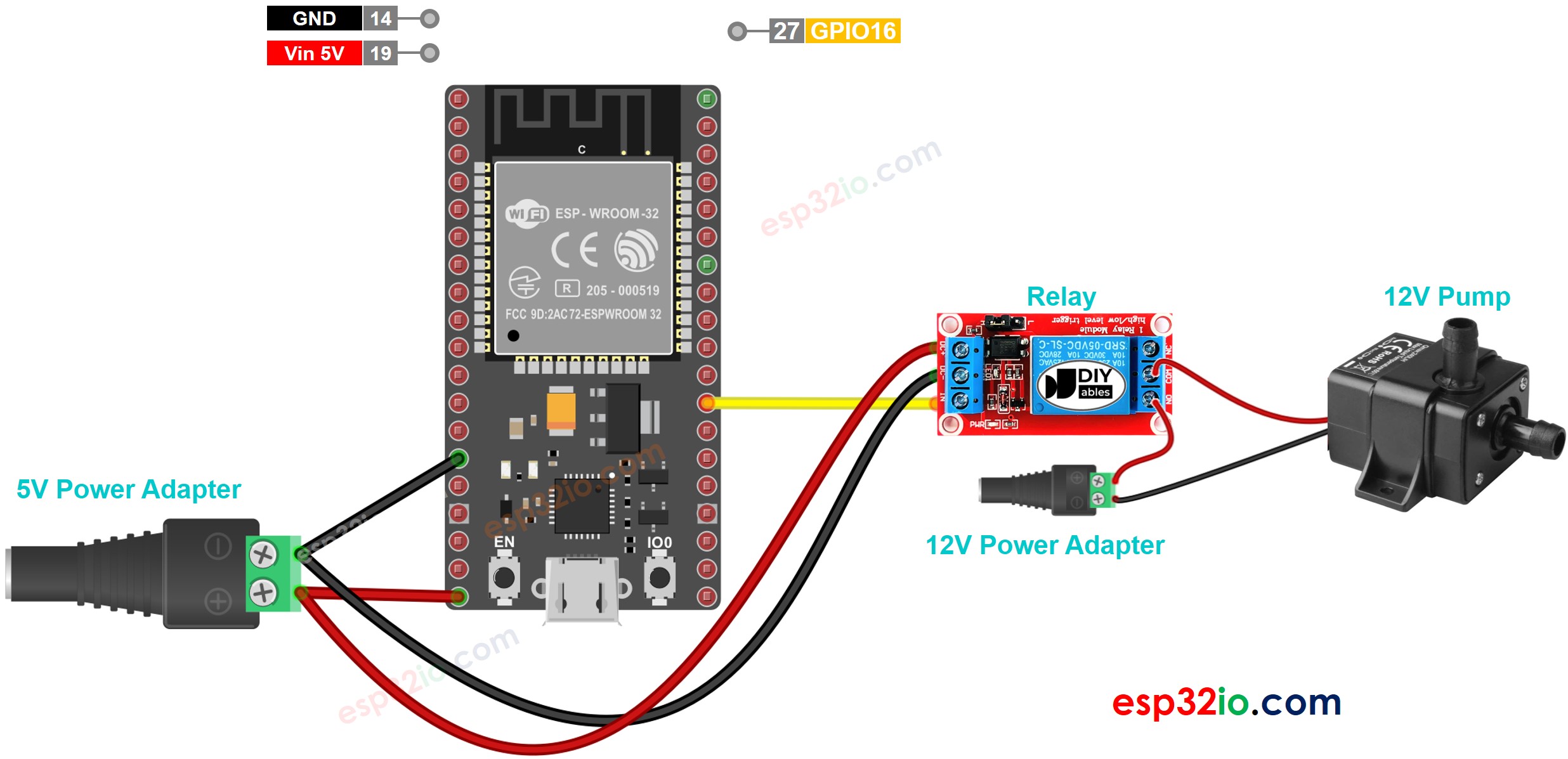

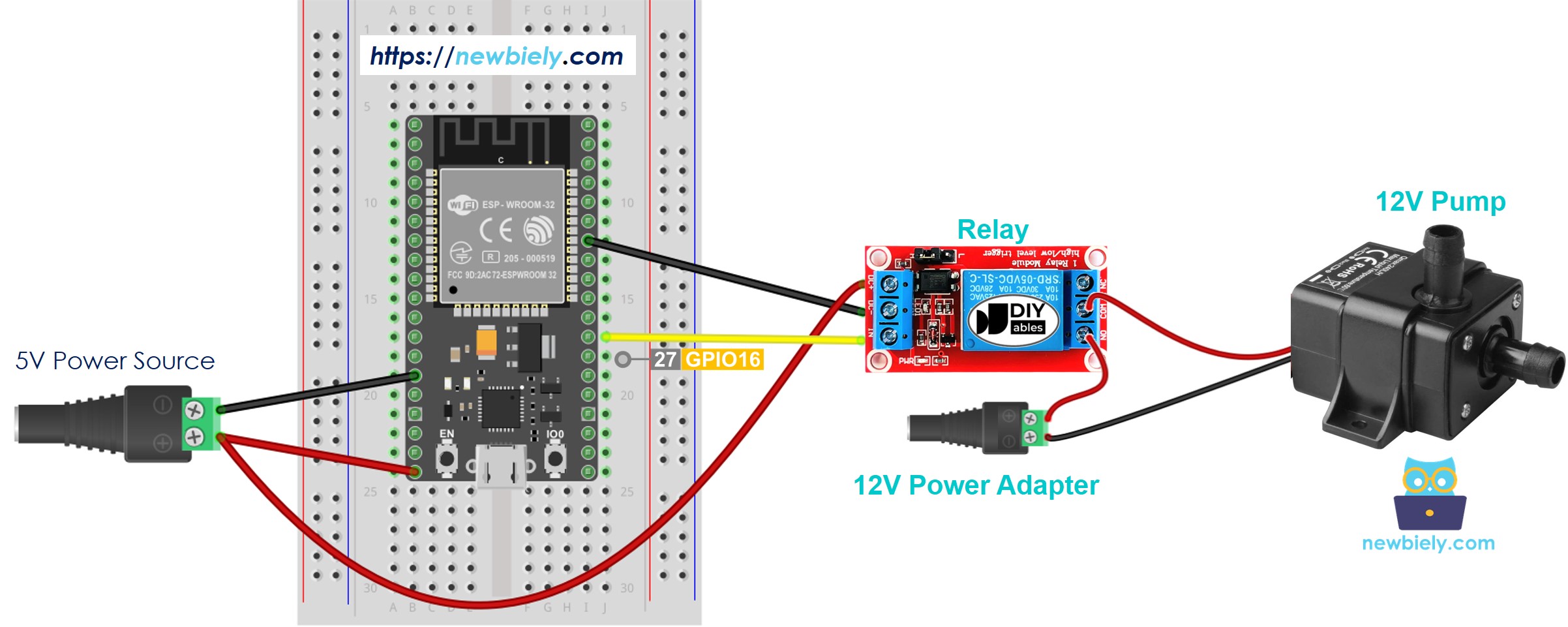

Como conectar o ESP32 e controlar a bomba usando uma protoboard (alimentado via pino Vin)

This image is created using Fritzing. Click to enlarge image

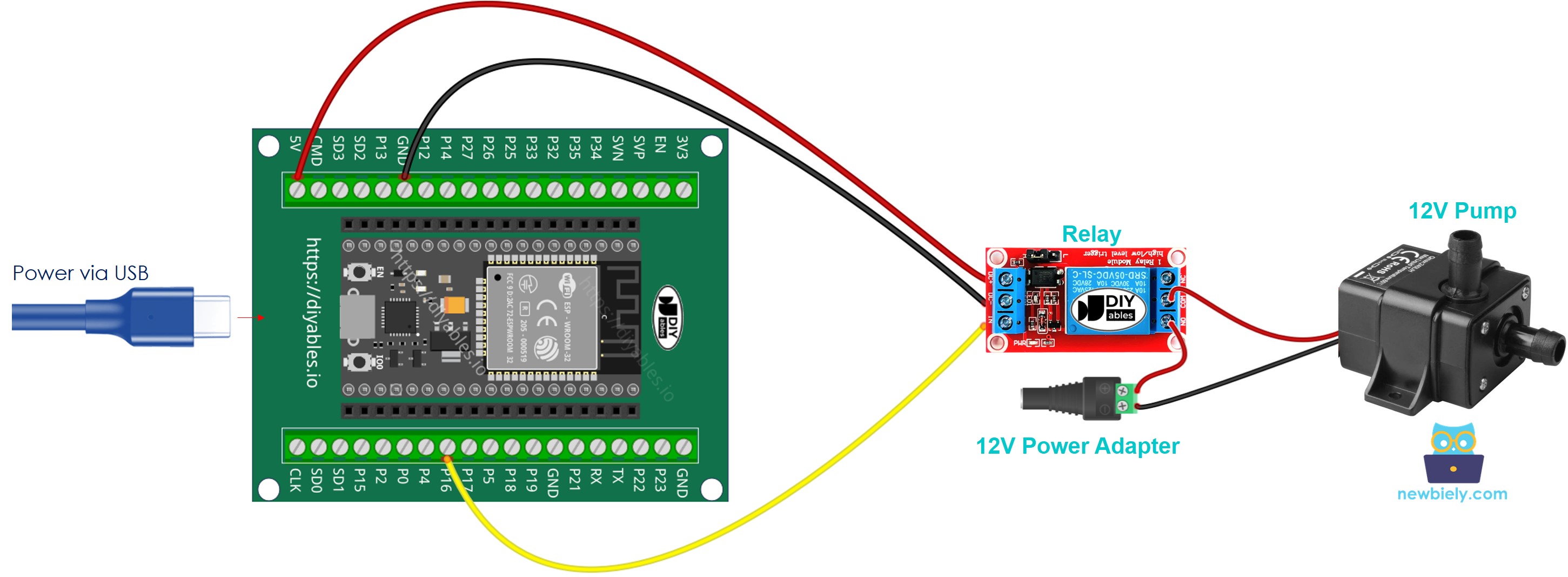

Como conectar o ESP32 e controlar a bomba usando uma placa breakout com bornes de parafuso (alimentado via cabo USB)

Como conectar o ESP32 e controlar a bomba

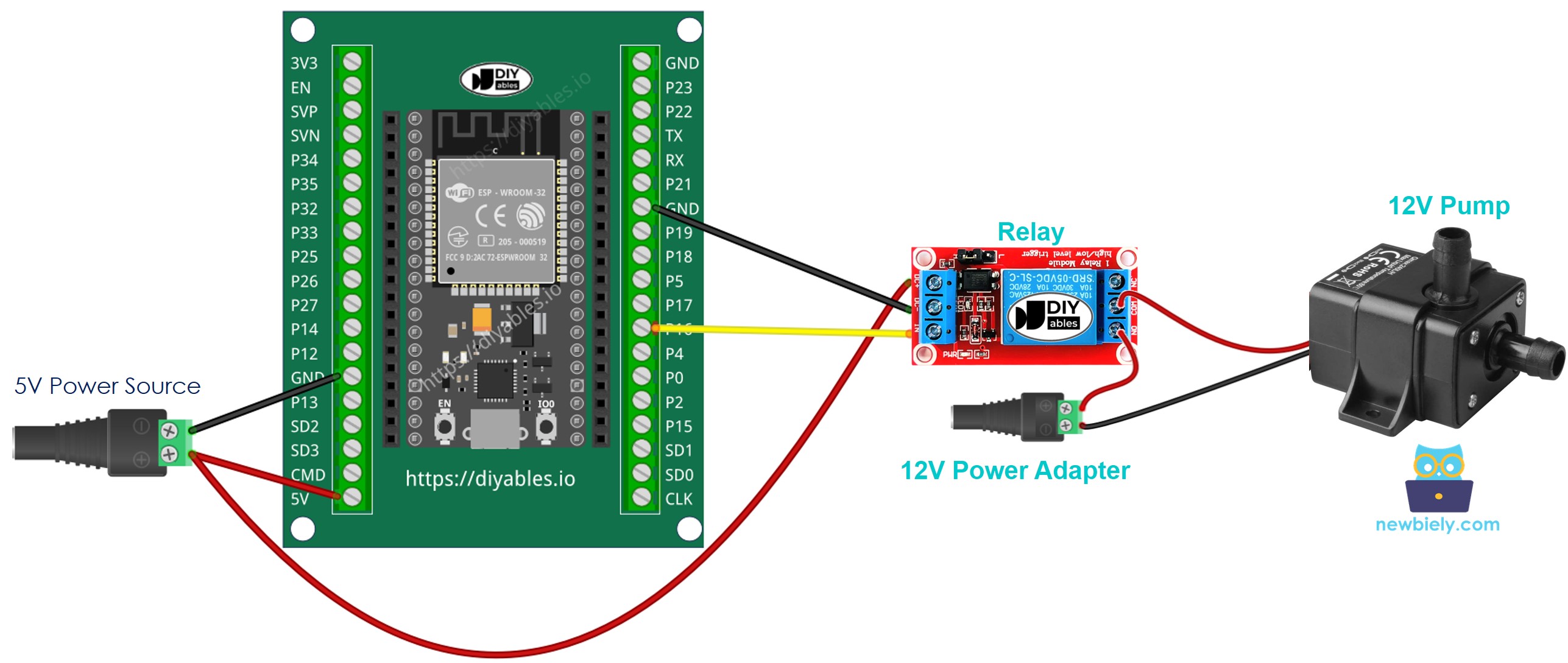

Como conectar o ESP32 e controlar a bomba usando uma placa breakout com bornes de parafuso (alimentado via pino Vin)

ESP32 - Código da Bomba

O código abaixo liga/desliga a bomba periodicamente a cada 4 segundos.

/* * Este código de ESP32 foi desenvolvido por pt.newbiely.com * Este código de ESP32 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp32/esp32-controls-pump */ #define RELAY_PIN 16 // ESP32 pin GPIO16, which connects to the pump the via the relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin GPIO16 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on pump 4 seconds delay(4000); digitalWrite(RELAY_PIN, LOW); // turn off pump 4 seconds delay(4000); }

Passos Rápidos

Se esta é a primeira vez que você usa o ESP32, veja como configurar o ambiente para o ESP32 na Arduino IDE.
Faça a ligação conforme a imagem acima.
Conecte a placa ESP32 ao seu PC por meio de um cabo USB Type-C
Abra a Arduino IDE no seu PC.
Selecione a placa ESP32 correta (ex.: ESP32 Dev Module) e a porta COM.
Copie o código acima e cole-o na Arduino IDE.
Compile e faça o upload do código para a placa ESP32 clicando no botão Upload na Arduino IDE
Veja o estado da bomba

Explicação do Código Linha por Linha

O código ESP32 acima contém uma explicação linha por linha. Leia os comentários no código!

Vídeo
