ESP32 - Sensor de Movimento - LED

Este tutorial ensina como usar o ESP32 com o sensor de movimento HC-SR501 e um LED. Em detalhes, o ESP32 liga o LED automaticamente se um movimento for detectado e desliga o LED caso contrário.

Hardware Necessário

1	×	38-pin ESP32 ESP-WROOM-32 Dev Module - Narrow
1	×	(Alternativa) 38-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativa) 30-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativa) ESP32 Uno-form board
1	×	(Alternativa) ESP32 S3 Uno-form board
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Sensor de Movimento HC-SR501
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	(Alternativa) Button and LED Kit
1	×	220Ω Resistor
1	×	Protoboard
1	×	Fios Jumper
1	×	(Opcional) Conector de Alimentação DC
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP32
1	×	(Recomendado) Breakout Expansion Board for ESP32
1	×	(Recomendado) Divisor de Alimentação para ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables ESP32 S3 Starter Kit (ESP32 S3 included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.

Sobre o LED e o Sensor de Movimento

Temos tutoriais específicos sobre o LED e o sensor de movimento. Cada tutorial contém informações detalhadas e instruções passo a passo sobre a pinagem do hardware, o princípio de funcionamento, a ligação com o ESP32, o código ESP32... Saiba mais sobre eles nos links a seguir:

Diagrama de Ligação

O diagrama de ligação com alimentação pelo cabo USB

This image is created using Fritzing. Click to enlarge image

Se você não sabe como alimentar o ESP32 e outros componentes, veja as instruções no tutorial a seguir: Como alimentar o ESP32.

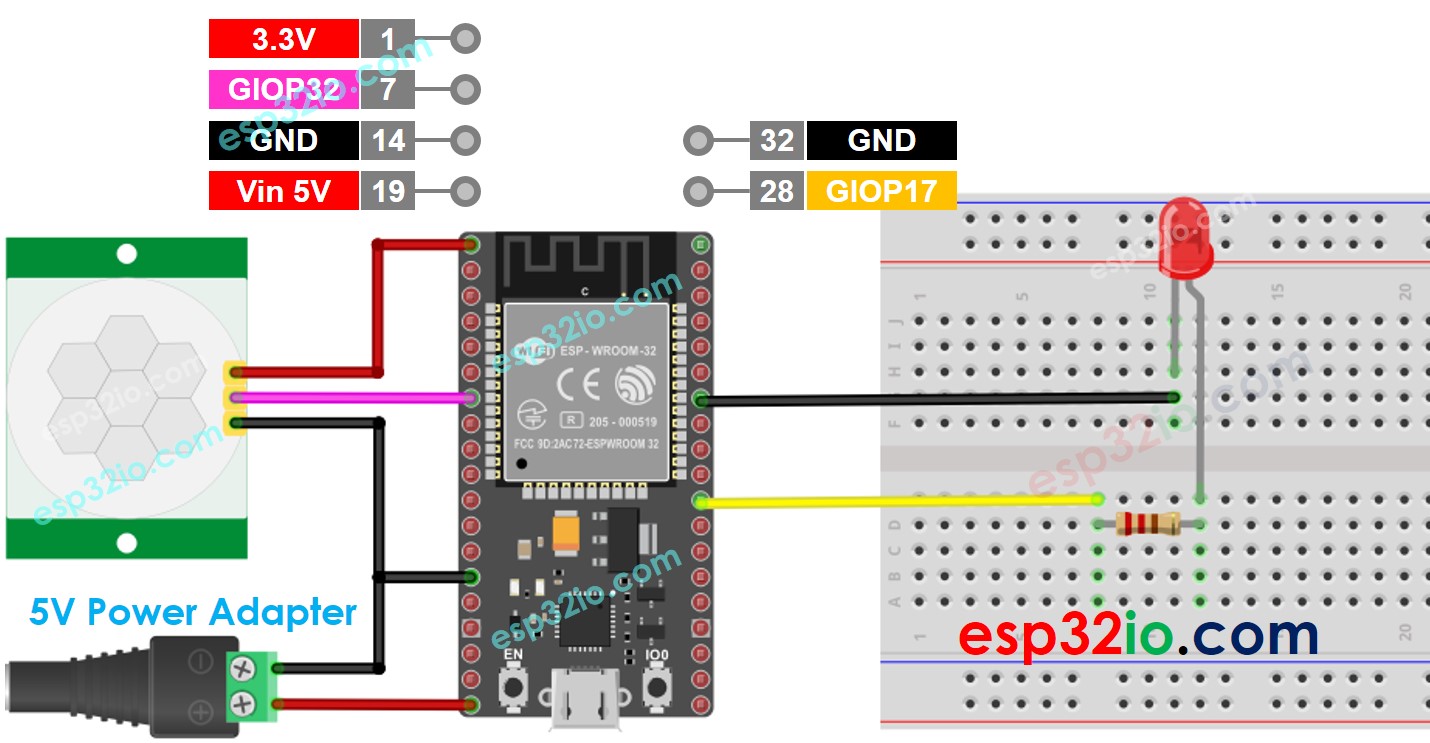

O diagrama de ligação com alimentação por um adaptador de 5V

Diagrama de Ligação ESP32 Sensor de Movimento LED com adaptador de 5V

This image is created using Fritzing. Click to enlarge image

Configuração Inicial


Ajuste de Alcance de Detecção	Gire totalmente no sentido horário.
Ajuste de Tempo de Atraso	Gire totalmente no sentido anti-horário.
Seletor de Disparo Repetido	Coloque o jumper como na imagem abaixo.

Código ESP32

/* * Este código de ESP32 foi desenvolvido por pt.newbiely.com * Este código de ESP32 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp32/esp32-motion-sensor-led */ #define MOTION_SENSOR_PIN 32 // ESP32 pin GPIO32 connected to the OUTPUT pin of motion sensor #define LED_PIN 17 // ESP32 pin GPIO17 connected to LED's pin int motionStateCurrent = LOW; // current state of motion sensor's pin int motionStatePrevious = LOW; // previous state of motion sensor's pin void setup() { Serial.begin(9600); // initialize serial pinMode(MOTION_SENSOR_PIN, INPUT); // set ESP32 pin to input mode pinMode(LED_PIN, OUTPUT); // set ESP32 pin to output mode } void loop() { motionStatePrevious = motionStateCurrent; // store old state motionStateCurrent = digitalRead(MOTION_SENSOR_PIN); // read new state if (motionStatePrevious == LOW && motionStateCurrent == HIGH) { // pin state change: LOW -> HIGH Serial.println("Motion detected!, turns LED ON"); digitalWrite(LED_PIN, HIGH); // turn on } else if (motionStatePrevious == HIGH && motionStateCurrent == LOW) { // pin state change: HIGH -> LOW Serial.println("Motion stopped!, turns LED OFF"); digitalWrite(LED_PIN, LOW); // turn off } }

Passos Rápidos

Se esta é a primeira vez que você usa o ESP32, veja como configurar o ambiente para o ESP32 no Arduino IDE.
Faça a ligação como na imagem acima.
Conecte a placa ESP32 ao seu PC por meio de um cabo USB Type-C
Abra o Arduino IDE no seu PC.
Selecione a placa ESP32 correta (por exemplo, ESP32 Dev Module) e a porta COM.
Copie o código acima e cole no Arduino IDE.
Compile e faça upload do código para a placa ESP32 clicando no botão Upload no Arduino IDE

Mova sua mão na frente do sensor
Veja a mudança de estado do LED

Explicação do Código Linha por Linha

O código ESP32 acima contém explicação linha por linha. Por favor, leia os comentários no código!
