Visão Geral
O exemplo Bluetooth Chat permite a troca de mensagens de texto bidirecional entre o seu ESP32 e um smartphone por meio do app DIYables Bluetooth STEM. Projetado para placas ESP32, com suporte a conexões BLE (Bluetooth Low Energy) e Bluetooth Clássico. Envie e receba mensagens de texto em tempo real, implemente o tratamento de comandos personalizados e faça uma ponte entre o Serial Monitor e o Bluetooth — perfeito para depuração, controle remoto e projetos interativos.
Este exemplo suporta dois modos Bluetooth:
- ESP32 BLE (Bluetooth Low Energy): Funciona no Android e no iOS
- ESP32 Bluetooth Clássico: Funciona somente no Android. O iOS não suporta o Bluetooth Clássico. Use o BLE se você precisar de suporte ao iOS.
Recursos

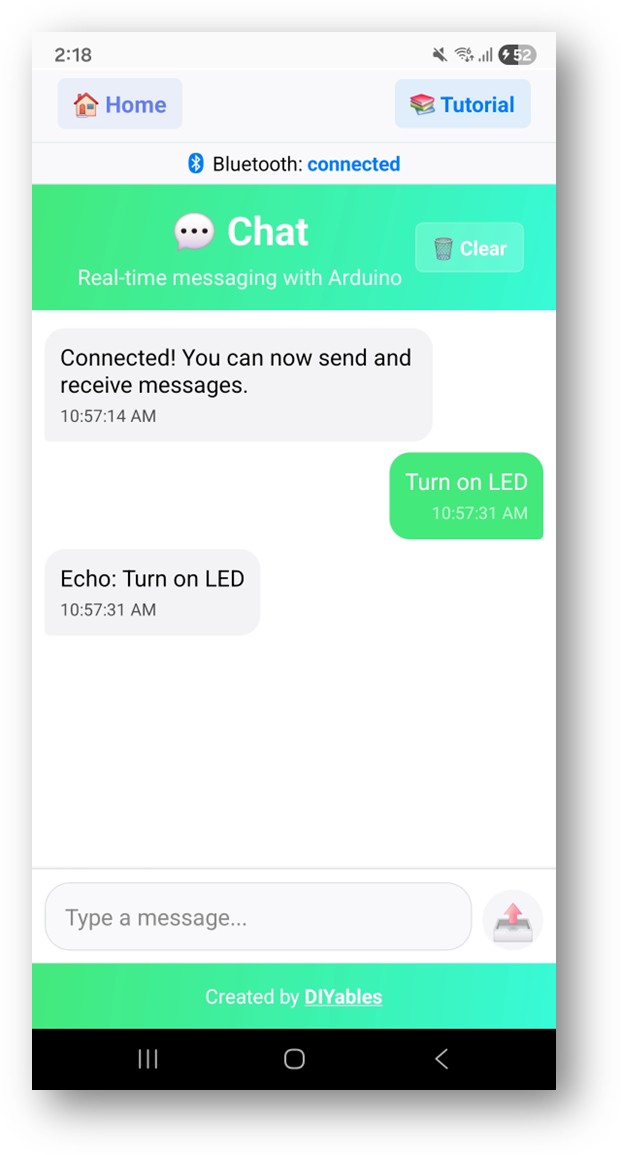

- Mensagens Bidirecionais: Envie e receba mensagens de texto em tempo real
- Modo Eco: Devolve automaticamente ao app as mensagens recebidas
- Tratamento de Comandos: Processe comandos de texto personalizados (ping, status, time, heap)
- Mensagens Periódicas: Envie atualizações automáticas de status em intervalos configuráveis
- Ponte Serial-Bluetooth: Digite mensagens no Serial Monitor e envie-as para o app
- BLE e Bluetooth Clássico: Escolha o modo Bluetooth que melhor atende ao seu projeto
- Multiplataforma: O modo BLE funciona no Android e no iOS; o Bluetooth Clássico funciona no Android
- Opção de Baixo Consumo: O modo BLE consome menos energia que o Bluetooth Clássico
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables ESP32 S3 Starter Kit (ESP32 S3 included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Código do ESP32
Passos Rápidos
Siga estas instruções passo a passo:
- Se esta é a primeira vez que você usa o ESP32, consulte o tutorial sobre como configurar o ambiente para ESP32 no Arduino IDE.
- Conecte a placa ESP32 ao seu computador usando um cabo USB.
- Abra o Arduino IDE no seu computador.
- Selecione a placa ESP32 apropriada e a porta COM.
- Navegue até o ícone Libraries na barra esquerda do Arduino IDE.
- Pesquise "DIYables Bluetooth" e encontre a biblioteca DIYables Bluetooth da DIYables
- Clique no botão Install para instalar a biblioteca.
- Você será solicitado a instalar algumas outras dependências da biblioteca
- Clique no botão Install All para instalar todas as dependências da biblioteca.
Escolha um dos dois modos Bluetooth abaixo, de acordo com a sua necessidade:
Código do ESP32 para Bluetooth Clássico (funciona com o app somente no Android)
Observação: O Bluetooth Clássico NÃO é suportado no iOS. Se você precisa de suporte ao iOS, use o código BLE abaixo.
- No Arduino IDE, vá em File Examples DIYables Bluetooth Esp32Bluetooth_Chat, ou copie o código acima e cole no editor do Arduino IDE
/*
* DIYables Bluetooth Library - ESP32 Classic Bluetooth Chat Example
* Works with DIYables Bluetooth STEM app on Android
* Note: Classic Bluetooth is NOT supported on iOS. Use BLE examples for iOS support.
*
* This example demonstrates the Bluetooth Chat feature:
* - Two-way text messaging via Bluetooth
* - Receive messages from mobile app
* - Send messages to mobile app
*
* Compatible Boards:
* - ESP32 (all variants with Classic Bluetooth)
* - ESP32-WROOM-32
* - ESP32-DevKitC
* - ESP32-WROVER
*
* Note: Select "Huge APP (3MB No OTA/1MB SPIFFS)" partition scheme
* in Arduino IDE: Tools > Partition Scheme
*
* Setup:
* 1. Upload the sketch to your ESP32
* 2. Open Serial Monitor (115200 baud) to see connection status and messages
* 3. Use DIYables Bluetooth App to connect and chat
*
* Tutorial: https://diyables.io/bluetooth-app
* Author: DIYables
*/
#include <DIYables_BluetoothServer.h>
#include <DIYables_BluetoothChat.h>
#include <platforms/DIYables_Esp32Bluetooth.h>
// Create Bluetooth instances
DIYables_Esp32Bluetooth bluetooth("ESP32_Chat");
DIYables_BluetoothServer bluetoothServer(bluetooth);
// Create Chat app instance
DIYables_BluetoothChat bluetoothChat;
// Variables for periodic messages
unsigned long lastMessageTime = 0;
const unsigned long MESSAGE_INTERVAL = 10000; // Send message every 10 seconds
int messageCount = 0;
void setup() {
Serial.begin(115200);
delay(1000);
Serial.println("DIYables Bluetooth - ESP32 Chat Example");
// Initialize Bluetooth server with platform-specific implementation
bluetoothServer.begin();
// Add chat app to server
bluetoothServer.addApp(&bluetoothChat);
// Set up connection event callbacks
bluetoothServer.setOnConnected([]() {
Serial.println("Bluetooth connected!");
bluetoothChat.send("Hello! ESP32 is ready to chat.");
});
bluetoothServer.setOnDisconnected([]() {
Serial.println("Bluetooth disconnected!");
messageCount = 0;
});
// Set up callback for received chat messages
bluetoothChat.onChatMessage([](const String& message) {
Serial.print("Received: ");
Serial.println(message);
// Echo the message back
String response = "Echo: ";
response += message;
bluetoothChat.send(response);
// You can add custom command handling here
if (message.equalsIgnoreCase("ping")) {
bluetoothChat.send("pong!");
} else if (message.equalsIgnoreCase("status")) {
bluetoothChat.send("ESP32 is running normally");
} else if (message.equalsIgnoreCase("time")) {
String timeMsg = "Uptime: ";
timeMsg += String(millis() / 1000);
timeMsg += " seconds";
bluetoothChat.send(timeMsg);
} else if (message.equalsIgnoreCase("heap")) {
String heapMsg = "Free heap: ";
heapMsg += String(ESP.getFreeHeap());
heapMsg += " bytes";
bluetoothChat.send(heapMsg);
}
});
Serial.println("Waiting for Bluetooth connection...");
Serial.println("Type 'ping', 'status', 'time', or 'heap' in the app to test commands");
}
void loop() {
// Handle Bluetooth server communications
bluetoothServer.loop();
// Send periodic status message (only when connected)
if (bluetooth.isConnected() && millis() - lastMessageTime >= MESSAGE_INTERVAL) {
lastMessageTime = millis();
messageCount++;
String statusMsg = "Status update #";
statusMsg += String(messageCount);
statusMsg += " - All systems operational";
bluetoothChat.send(statusMsg);
Serial.print("Sent: ");
Serial.println(statusMsg);
}
// Optional: Read from Serial and send to Bluetooth
if (Serial.available()) {
String serialMsg = Serial.readStringUntil('\n');
serialMsg.trim();
if (serialMsg.length() > 0 && bluetooth.isConnected()) {
bluetoothChat.send(serialMsg);
Serial.print("Sent from Serial: ");
Serial.println(serialMsg);
}
}
delay(10);
}
- Clique no botão Upload no Arduino IDE para fazer o upload do código para o ESP32
- Abra o Serial Monitor
- Veja o resultado no Serial Monitor. Ele deve ser parecido com o abaixo:
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
DIYables Bluetooth - ESP32 Chat Example
Waiting for Bluetooth connection...
Type 'ping', 'status', 'time', or 'heap' in the app to test commands
Código do ESP32 para BLE (funciona com o app no Android e no iOS)
- No Arduino IDE, vá em File Examples DIYables Bluetooth Esp32BLE_Chat, ou copie o código acima e cole no editor do Arduino IDE
/*
* DIYables Bluetooth Library - ESP32 BLE Chat Example
* Works with DIYables Bluetooth STEM app on Android and iOS
*
* This example demonstrates the Bluetooth Chat feature:
* - Two-way text messaging via Bluetooth
* - Receive messages from mobile app
* - Send messages to mobile app
*
* Compatible Boards:
* - ESP32-WROOM-32
* - ESP32-DevKitC
* - ESP32-WROVER
* - ESP32-S3
* - ESP32-C3
* - Any ESP32 board supporting BLE
*
* Note: Select "Huge APP (3MB No OTA/1MB SPIFFS)" partition scheme
* in Arduino IDE: Tools > Partition Scheme
*
* Setup:
* 1. Upload the sketch to your ESP32
* 2. Open Serial Monitor (115200 baud) to see connection status and messages
* 3. Use DIYables Bluetooth App to connect and chat
*
* Tutorial: https://diyables.io/bluetooth-app
* Author: DIYables
*/
#include <DIYables_BluetoothServer.h>
#include <DIYables_BluetoothChat.h>
#include <platforms/DIYables_Esp32BLE.h>
// BLE Configuration
const char* DEVICE_NAME = "ESP32BLE_Chat";
const char* SERVICE_UUID = "19B10000-E8F2-537E-4F6C-D104768A1214";
const char* TX_UUID = "19B10001-E8F2-537E-4F6C-D104768A1214";
const char* RX_UUID = "19B10002-E8F2-537E-4F6C-D104768A1214";
// Create Bluetooth instances
DIYables_Esp32BLE bluetooth(DEVICE_NAME, SERVICE_UUID, TX_UUID, RX_UUID);
DIYables_BluetoothServer bluetoothServer(bluetooth);
// Create Chat app instance
DIYables_BluetoothChat bluetoothChat;
// Variables for periodic messages
unsigned long lastMessageTime = 0;
const unsigned long MESSAGE_INTERVAL = 10000; // Send message every 10 seconds
int messageCount = 0;
void setup() {
Serial.begin(115200);
delay(1000);
Serial.println("DIYables Bluetooth - ESP32 BLE Chat Example");
// Initialize Bluetooth server with platform-specific implementation
bluetoothServer.begin();
// Add chat app to server
bluetoothServer.addApp(&bluetoothChat);
// Set up connection event callbacks
bluetoothServer.setOnConnected([]() {
Serial.println("Bluetooth connected!");
bluetoothChat.send("Hello! ESP32 BLE is ready to chat.");
});
bluetoothServer.setOnDisconnected([]() {
Serial.println("Bluetooth disconnected!");
messageCount = 0;
});
// Set up callback for received chat messages
bluetoothChat.onChatMessage([](const String& message) {
Serial.print("Received: ");
Serial.println(message);
// Echo the message back
String response = "Echo: ";
response += message;
bluetoothChat.send(response);
// Custom command handling
if (message.equalsIgnoreCase("ping")) {
bluetoothChat.send("pong!");
} else if (message.equalsIgnoreCase("status")) {
bluetoothChat.send("ESP32 BLE is running normally");
} else if (message.equalsIgnoreCase("time")) {
String timeMsg = "Uptime: ";
timeMsg += String(millis() / 1000);
timeMsg += " seconds";
bluetoothChat.send(timeMsg);
} else if (message.equalsIgnoreCase("heap")) {
String heapMsg = "Free heap: ";
heapMsg += String(ESP.getFreeHeap());
heapMsg += " bytes";
bluetoothChat.send(heapMsg);
}
});
Serial.println("Waiting for Bluetooth connection...");
Serial.println("Type 'ping', 'status', 'time', or 'heap' in the app to test commands");
}
void loop() {
bluetoothServer.loop();
if (bluetooth.isConnected() && millis() - lastMessageTime >= MESSAGE_INTERVAL) {
lastMessageTime = millis();
messageCount++;
String statusMsg = "Status update #";
statusMsg += String(messageCount);
statusMsg += " - All systems operational";
bluetoothChat.send(statusMsg);
Serial.print("Sent: ");
Serial.println(statusMsg);
}
if (Serial.available()) {
String serialMsg = Serial.readStringUntil('\n');
serialMsg.trim();
if (serialMsg.length() > 0 && bluetooth.isConnected()) {
bluetoothChat.send(serialMsg);
Serial.print("Sent from Serial: ");
Serial.println(serialMsg);
}
}
delay(10);
}
- Clique no botão Upload no Arduino IDE para fazer o upload do código para o ESP32
- Abra o Serial Monitor
- Veja o resultado no Serial Monitor. Ele deve ser parecido com o abaixo:
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
DIYables Bluetooth - ESP32 BLE Chat Example
Waiting for Bluetooth connection...
Type 'ping', 'status', 'time', or 'heap' in the app to test commands
App para Celular
- Se você estiver usando o código do ESP32 para Bluetooth Clássico, você precisa parear o ESP32 com o seu celular Android antes de abrir o app:
- Vá em Settings > Bluetooth no seu celular
- Certifique-se de que o Bluetooth está ativado
- Seu celular vai buscar os dispositivos disponíveis
- Encontre e toque em "ESP32_Chat" na lista de dispositivos disponíveis
- Confirme a solicitação de pareamento (não é necessário PIN)
- Aguarde até aparecer "Paired" abaixo do nome do dispositivo
- Se você estiver usando o código do ESP32 para BLE, não é necessário parear. Basta ir para a próxima etapa.
- Abra o DIYables Bluetooth App
- Ao abrir o app pela primeira vez, ele vai pedir permissões. Conceda as seguintes:
- Permissão de Dispositivos Próximos (Android 12+) / permissão de Bluetooth (iOS) - necessária para buscar e conectar a dispositivos Bluetooth
- Permissão de Localização (somente Android 11 e anteriores) - exigida pelas versões mais antigas do Android para buscar dispositivos BLE
- Certifique-se de que o Bluetooth está ativado no seu celular
- Na tela inicial, toque no botão Connect. O app vai buscar dispositivos BLE e Bluetooth Clássico.
- Encontre e toque no seu dispositivo nos resultados da busca para conectar:
- Para o Bluetooth Clássico: toque em "ESP32_Chat"
- Para o BLE: toque em "ESP32BLE_Chat"
- Depois de conectado, o app volta automaticamente para a tela inicial. Selecione o app Chat no menu de apps.
Observação: Você pode tocar no ícone de configurações na tela inicial para ocultar/mostrar apps na tela inicial. Para mais detalhes, veja o Manual do Usuário do DIYables Bluetooth App.
- Digite uma mensagem no campo de texto e toque em Enviar
Agora volte ao Serial Monitor no Arduino IDE. Você verá:
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Bluetooth connected!
Received: Hello
Received: ping
Received: status
Sent: Status update #1 - All systems operational
- Digite mensagens no app e observe o feedback em tempo real no Serial Monitor
- Experimente os comandos integrados: ping, status, time, heap
- Você também pode digitar mensagens no Serial Monitor e elas serão enviadas ao app
Personalização Criativa - Adapte o Código ao Seu Projeto
Receber Mensagens do App
Use o callback onChatMessage() para tratar as mensagens recebidas do app. Você pode definir qualquer palavra de comando personalizada que faça sentido para o seu projeto — o ESP32 vai reagir de acordo:
bluetoothChat.onChatMessage([](const String& message) {
Serial.print("Received: ");
Serial.println(message);
// Process the message
if (message == "LED_ON") {
digitalWrite(2, HIGH);
bluetoothChat.send("LED turned ON");
} else if (message == "LED_OFF") {
digitalWrite(2, LOW);
bluetoothChat.send("LED turned OFF");
} else {
bluetoothChat.send("Unknown command: " + message);
}
});
Você pode adicionar quantos comandos personalizados precisar, incluindo mais blocos else if. Por exemplo, adicione RELAY_ON / RELAY_OFF para controlar um relé, ou READ para disparar uma leitura de sensor — qualquer palavra que você digitar no app se torna um comando.
Enviar Mensagens ao App
Você pode enviar mensagens de texto do ESP32 para o app a qualquer momento:
// Send a simple text message
bluetoothChat.send("Hello from ESP32!");
// Send sensor data as text
float temperature = 25.3;
bluetoothChat.send("Temperature: " + String(temperature) + "°C");
// Send status updates
bluetoothChat.send("System ready");
Tratar Eventos de Conexão
Você pode detectar quando o app se conecta ou se desconecta do ESP32:
// Called when the app connects to ESP32
bluetoothServer.setOnConnected([]() {
Serial.println("Bluetooth connected!");
bluetoothChat.send("Welcome! ESP32 is ready to chat.");
});
// Called when the app disconnects from ESP32
bluetoothServer.setOnDisconnected([]() {
Serial.println("Bluetooth disconnected!");
});
// Check connection status anywhere in your code
if (bluetoothServer.isConnected()) {
bluetoothChat.send("Still connected!");
}
Ponte Serial-Bluetooth
Encaminhe para o app Bluetooth as mensagens digitadas no Serial Monitor do Arduino IDE:
void loop() {
bluetoothServer.loop();
// Read from Serial and send to Bluetooth
if (Serial.available()) {
String serialMsg = Serial.readStringUntil('\n');
serialMsg.trim();
if (serialMsg.length() > 0 && bluetooth.isConnected()) {
bluetoothChat.send(serialMsg);
Serial.print("Sent from Serial: ");
Serial.println(serialMsg);
}
}
delay(10);
}
Como Usar o Chat
Controles da Interface do App
A interface de chat do DIYables Bluetooth App oferece:
- Lista de Mensagens: Lista rolável que mostra as mensagens enviadas e recebidas
- Campo de Texto: Digite sua mensagem na parte inferior
- Botão Enviar: Toque para enviar a mensagem digitada
- Rolagem Automática: Rola automaticamente até a mensagem mais recente
Comandos Integrados
O código de exemplo inclui estes comandos integrados:
- ping ? Responde com "pong!"
- status ? Informa o status de execução do ESP32
- time ? Mostra o tempo de atividade em segundos
- heap ? Mostra a memória heap livre em bytes
Exemplos de Programação
Chat Eco Básico
void setup() {
// Set up chat callback
bluetoothChat.onChatMessage([](const String& message) {
Serial.print("Received: ");
Serial.println(message);
// Echo the message back
bluetoothChat.send("Echo: " + message);
});
}
Controle de LED por Comandos
const int LED_PIN = 2; // Built-in LED
const int RED_PIN = 16;
const int GREEN_PIN = 17;
const int BLUE_PIN = 18;
void setup() {
pinMode(LED_PIN, OUTPUT);
pinMode(RED_PIN, OUTPUT);
pinMode(GREEN_PIN, OUTPUT);
pinMode(BLUE_PIN, OUTPUT);
bluetoothChat.onChatMessage([](const String& message) {
String cmd = message;
cmd.toUpperCase();
if (cmd == "LED ON") {
digitalWrite(LED_PIN, HIGH);
bluetoothChat.send("LED is now ON");
} else if (cmd == "LED OFF") {
digitalWrite(LED_PIN, LOW);
bluetoothChat.send("LED is now OFF");
} else if (cmd == "RED") {
digitalWrite(RED_PIN, HIGH);
digitalWrite(GREEN_PIN, LOW);
digitalWrite(BLUE_PIN, LOW);
bluetoothChat.send("Red LED activated");
} else if (cmd == "GREEN") {
digitalWrite(RED_PIN, LOW);
digitalWrite(GREEN_PIN, HIGH);
digitalWrite(BLUE_PIN, LOW);
bluetoothChat.send("Green LED activated");
} else if (cmd == "BLUE") {
digitalWrite(RED_PIN, LOW);
digitalWrite(GREEN_PIN, LOW);
digitalWrite(BLUE_PIN, HIGH);
bluetoothChat.send("Blue LED activated");
} else if (cmd == "OFF") {
digitalWrite(RED_PIN, LOW);
digitalWrite(GREEN_PIN, LOW);
digitalWrite(BLUE_PIN, LOW);
bluetoothChat.send("All LEDs off");
} else if (cmd == "HELP") {
bluetoothChat.send("Commands: LED ON, LED OFF, RED, GREEN, BLUE, OFF, HELP");
} else {
bluetoothChat.send("Unknown command. Type HELP for list.");
}
});
}
Sistema de Consulta de Sensores
#include <DHT.h>
DHT dht(4, DHT22);
void setup() {
dht.begin();
bluetoothChat.onChatMessage([](const String& message) {
String cmd = message;
cmd.toUpperCase();
if (cmd == "TEMP") {
float temp = dht.readTemperature();
if (!isnan(temp)) {
bluetoothChat.send("Temperature: " + String(temp, 1) + " °C");
} else {
bluetoothChat.send("Error reading temperature sensor");
}
} else if (cmd == "HUMIDITY") {
float hum = dht.readHumidity();
if (!isnan(hum)) {
bluetoothChat.send("Humidity: " + String(hum, 1) + " %");
} else {
bluetoothChat.send("Error reading humidity sensor");
}
} else if (cmd == "ALL") {
float temp = dht.readTemperature();
float hum = dht.readHumidity();
bluetoothChat.send("Temp: " + String(temp, 1) + "°C | Humidity: " + String(hum, 1) + "%");
} else if (cmd == "HELP") {
bluetoothChat.send("Commands: TEMP, HUMIDITY, ALL, HELP");
}
});
}
Controle de Relé com Confirmação
const int RELAY_1 = 16;
const int RELAY_2 = 17;
bool relay1State = false;
bool relay2State = false;
void setup() {
pinMode(RELAY_1, OUTPUT);
pinMode(RELAY_2, OUTPUT);
digitalWrite(RELAY_1, LOW);
digitalWrite(RELAY_2, LOW);
bluetoothChat.onChatMessage([](const String& message) {
String cmd = message;
cmd.toUpperCase();
if (cmd == "R1 ON") {
digitalWrite(RELAY_1, HIGH);
relay1State = true;
bluetoothChat.send("Relay 1: ON");
} else if (cmd == "R1 OFF") {
digitalWrite(RELAY_1, LOW);
relay1State = false;
bluetoothChat.send("Relay 1: OFF");
} else if (cmd == "R2 ON") {
digitalWrite(RELAY_2, HIGH);
relay2State = true;
bluetoothChat.send("Relay 2: ON");
} else if (cmd == "R2 OFF") {
digitalWrite(RELAY_2, LOW);
relay2State = false;
bluetoothChat.send("Relay 2: OFF");
} else if (cmd == "STATUS") {
bluetoothChat.send("Relay 1: " + String(relay1State ? "ON" : "OFF"));
bluetoothChat.send("Relay 2: " + String(relay2State ? "ON" : "OFF"));
} else if (cmd == "HELP") {
bluetoothChat.send("Commands: R1 ON, R1 OFF, R2 ON, R2 OFF, STATUS, HELP");
}
});
}
Técnicas Avançadas de Programação
Atualizações Periódicas de Status
unsigned long lastMessageTime = 0;
const unsigned long MESSAGE_INTERVAL = 10000; // 10 seconds
void loop() {
bluetoothServer.loop();
// Send periodic status updates (only when connected)
if (bluetooth.isConnected() && millis() - lastMessageTime >= MESSAGE_INTERVAL) {
lastMessageTime = millis();
messageCount++;
String statusMsg = "Status update #" + String(messageCount);
statusMsg += " - Uptime: " + String(millis() / 1000) + "s";
statusMsg += " - Heap: " + String(ESP.getFreeHeap()) + " bytes";
bluetoothChat.send(statusMsg);
}
delay(10);
}
Registro de Mensagens
// Log all messages to Serial with timestamps
bluetoothChat.onChatMessage([](const String& message) {
unsigned long timestamp = millis() / 1000;
Serial.print("[");
Serial.print(timestamp);
Serial.print("s] Received: ");
Serial.println(message);
// Process and respond
String response = processCommand(message);
bluetoothChat.send(response);
Serial.print("[");
Serial.print(millis() / 1000);
Serial.print("s] Sent: ");
Serial.println(response);
});
String processCommand(const String& cmd) {
if (cmd.equalsIgnoreCase("ping")) return "pong!";
if (cmd.equalsIgnoreCase("status")) return "All systems operational";
if (cmd.equalsIgnoreCase("time")) return "Uptime: " + String(millis() / 1000) + "s";
return "Echo: " + cmd;
}
Analisador de Comandos com Argumentos
bluetoothChat.onChatMessage([](const String& message) {
// Parse command and argument (format: "COMMAND ARG")
int spaceIndex = message.indexOf(' ');
String command, argument;
if (spaceIndex > 0) {
command = message.substring(0, spaceIndex);
argument = message.substring(spaceIndex + 1);
} else {
command = message;
argument = "";
}
command.toUpperCase();
if (command == "PWM") {
int value = argument.toInt();
value = constrain(value, 0, 255);
analogWrite(16, value);
bluetoothChat.send("PWM set to " + String(value));
} else if (command == "DELAY") {
int ms = argument.toInt();
bluetoothChat.send("Waiting " + String(ms) + "ms...");
delay(ms);
bluetoothChat.send("Done!");
} else if (command == "PIN") {
// Format: "PIN 13 HIGH" or "PIN 13 LOW"
int secondSpace = argument.indexOf(' ');
if (secondSpace > 0) {
int pin = argument.substring(0, secondSpace).toInt();
String state = argument.substring(secondSpace + 1);
state.toUpperCase();
digitalWrite(pin, state == "HIGH" ? HIGH : LOW);
bluetoothChat.send("Pin " + String(pin) + " set " + state);
}
}
});
Exemplos de Integração com Hardware
Controle de Servo pelo Chat
#include <ESP32Servo.h>
Servo myServo;
const int SERVO_PIN = 13;
void setup() {
myServo.attach(SERVO_PIN);
bluetoothChat.onChatMessage([](const String& message) {
// Accept angle commands like "90" or "SERVO 90"
String cmd = message;
cmd.toUpperCase();
int angle = -1;
if (cmd.startsWith("SERVO ")) {
angle = cmd.substring(6).toInt();
} else {
angle = cmd.toInt();
if (angle == 0 && cmd != "0") angle = -1; // Not a number
}
if (angle >= 0 && angle <= 180) {
myServo.write(angle);
bluetoothChat.send("Servo moved to " + String(angle) + "°");
} else if (cmd == "SWEEP") {
bluetoothChat.send("Sweeping servo...");
for (int a = 0; a <= 180; a += 5) {
myServo.write(a);
delay(30);
}
for (int a = 180; a >= 0; a -= 5) {
myServo.write(a);
delay(30);
}
bluetoothChat.send("Sweep complete");
}
});
}
Controle de Motor pelo Chat
const int MOTOR_PWM = 16;
const int MOTOR_DIR1 = 18;
const int MOTOR_DIR2 = 19;
void setup() {
pinMode(MOTOR_PWM, OUTPUT);
pinMode(MOTOR_DIR1, OUTPUT);
pinMode(MOTOR_DIR2, OUTPUT);
bluetoothChat.onChatMessage([](const String& message) {
String cmd = message;
cmd.toUpperCase();
if (cmd == "FORWARD") {
digitalWrite(MOTOR_DIR1, HIGH);
digitalWrite(MOTOR_DIR2, LOW);
analogWrite(MOTOR_PWM, 200);
bluetoothChat.send("Motor running forward");
} else if (cmd == "REVERSE") {
digitalWrite(MOTOR_DIR1, LOW);
digitalWrite(MOTOR_DIR2, HIGH);
analogWrite(MOTOR_PWM, 200);
bluetoothChat.send("Motor running reverse");
} else if (cmd == "STOP") {
analogWrite(MOTOR_PWM, 0);
bluetoothChat.send("Motor stopped");
} else if (cmd.startsWith("SPEED ")) {
int speed = cmd.substring(6).toInt();
speed = constrain(speed, 0, 255);
analogWrite(MOTOR_PWM, speed);
bluetoothChat.send("Motor speed: " + String(speed));
}
});
}
BLE vs Bluetooth Clássico - Qual Escolher?
| Recurso | BLE (Esp32BLE_Chat) | Bluetooth Clássico (Esp32Bluetooth_Chat) |
|---|---|---|
| Suporte ao iOS | ? Sim | ? Não |
| Suporte ao Android | ? Sim | ? Sim |
| Consumo de Energia | Baixo | Maior |
| Alcance | ~30-100m | ~10-100m |
| Taxa de Dados | Menor | Maior |
| Pareamento Necessário | Não (conexão automática) | Sim (pareamento manual) |
| Melhor Para | Dispositivos a bateria, multiplataforma | Alta taxa de transferência, somente Android |
Tutorial em Vídeo
O vídeo de demonstração abaixo usa o código abaixo:
/*
* Este código de ESP32 foi desenvolvido por pt.newbiely.com
* Este código de ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp32/esp32-diyables-bluetooth-app-chat
*/
/*
* DIYables Bluetooth Library - ESP32 BLE Chat Example
* Works with DIYables Bluetooth STEM app on Android and iOS
*
* This example demonstrates the Bluetooth Chat feature:
* - Two-way text messaging via Bluetooth
* - Receive messages from mobile app
* - Send messages to mobile app
*
* Compatible Boards:
* - ESP32-WROOM-32
* - ESP32-DevKitC
* - ESP32-WROVER
* - ESP32-S3
* - ESP32-C3
* - Any ESP32 board supporting BLE
*
* Note: Select "Huge APP (3MB No OTA/1MB SPIFFS)" partition scheme
* in Arduino IDE: Tools > Partition Scheme
*
* Setup:
* 1. Upload the sketch to your ESP32
* 2. Open Serial Monitor (115200 baud) to see connection status and messages
* 3. Use DIYables Bluetooth App to connect and chat
*
* Tutorial: https://diyables.io/bluetooth-app
* Author: DIYables
*/
#include <DIYables_BluetoothServer.h>
#include <DIYables_BluetoothChat.h>
#include <platforms/DIYables_Esp32BLE.h>
// BLE Configuration
const char* DEVICE_NAME = "ESP32BLE_Chat";
const char* SERVICE_UUID = "19B10000-E8F2-537E-4F6C-D104768A1214";
const char* TX_UUID = "19B10001-E8F2-537E-4F6C-D104768A1214";
const char* RX_UUID = "19B10002-E8F2-537E-4F6C-D104768A1214";
// Create Bluetooth instances
DIYables_Esp32BLE bluetooth(DEVICE_NAME, SERVICE_UUID, TX_UUID, RX_UUID);
DIYables_BluetoothServer bluetoothServer(bluetooth);
// Create Chat app instance
DIYables_BluetoothChat bluetoothChat;
// LED Pin
#define LED_PIN 2
// Variables for periodic messages
unsigned long lastMessageTime = 0;
const unsigned long MESSAGE_INTERVAL = 10000; // Send message every 10 seconds
int messageCount = 0;
void setup() {
Serial.begin(115200);
delay(1000);
pinMode(LED_PIN, OUTPUT);
digitalWrite(LED_PIN, LOW);
Serial.println("DIYables Bluetooth - ESP32 BLE Chat Example");
// Initialize Bluetooth server with platform-specific implementation
bluetoothServer.begin();
// Add chat app to server
bluetoothServer.addApp(&bluetoothChat);
// Set up connection event callbacks
bluetoothServer.setOnConnected([]() {
Serial.println("Bluetooth connected!");
bluetoothChat.send("Hello! ESP32 BLE is ready to chat.");
});
bluetoothServer.setOnDisconnected([]() {
Serial.println("Bluetooth disconnected!");
messageCount = 0;
});
// Set up callback for received chat messages
bluetoothChat.onChatMessage([](const String& message) {
String cmd = message;
cmd.toUpperCase();
cmd.trim();
Serial.print("Received from App: ");
Serial.println(cmd);
if (cmd == "LED ON") {
digitalWrite(LED_PIN, HIGH);
bluetoothChat.send("LED is now: ON");
}
else if (cmd == "LED OFF") {
digitalWrite(LED_PIN, LOW);
bluetoothChat.send("LED is now: OFF");
}
else if (cmd == "STATUS") {
int state = digitalRead(LED_PIN);
String statusMsg = "--- ESP32 STATUS ---\n";
statusMsg += "LED: " + String(state == HIGH ? "ON" : "OFF") + "\n";
statusMsg += "Uptime: " + String(millis() / 1000) + "s\n";
statusMsg += "Chip: ESP32 Dual-Core";
bluetoothChat.send(statusMsg);
}
else if (cmd == "UPTIME") {
bluetoothChat.send("System Uptime: " + String(millis() / 1000) + " seconds");
}
else if (cmd == "BLINK") {
bluetoothChat.send("Blinking LED...");
for(int i=0; i<3; i++) {
digitalWrite(LED_PIN, HIGH); delay(200);
digitalWrite(LED_PIN, LOW); delay(200);
}
bluetoothChat.send("Blink Done!");
}
else if (cmd == "HELP") {
String help = "--- COMMAND LIST ---\n"
"- LED ON / OFF\n"
"- STATUS\n"
"- UPTIME\n"
"- BLINK\n";
bluetoothChat.send(help);
}
else {
bluetoothChat.send("Unknown command. Type 'HELP'.");
}
});
// Serial.println("Waiting for Bluetooth connection...");
// Serial.println("Type 'ping', 'status', 'time', or 'heap' in the app to test commands");
}
void loop() {
bluetoothServer.loop();
if (Serial.available()) {
String serialMsg = Serial.readStringUntil('\n');
serialMsg.trim();
if (serialMsg.length() > 0 && bluetooth.isConnected()) {
bluetoothChat.send(serialMsg);
Serial.print("Sent from Serial: ");
Serial.println(serialMsg);
}
}
delay(10);
}
Solução de Problemas
Problemas Comuns
1. Não consigo encontrar o dispositivo no app
- Certifique-se de que o ESP32 está ligado e que o sketch foi carregado
- Para o BLE: Garanta que o Bluetooth e a Localização do seu celular estão ativados
- Para o Bluetooth Clássico: Pareie o dispositivo primeiro nas configurações de Bluetooth do celular
- Verifique se o esquema de partição correto está selecionado (Huge APP)
2. As mensagens não aparecem no app
- Verifique o status da conexão Bluetooth no app
- Verifique a conexão no Serial Monitor
- Garanta que as mensagens estão sendo enviadas com bluetoothChat.send()
- Tente desconectar e reconectar
3. As mensagens de eco não funcionam
- Verifique se o callback onChatMessage() está configurado corretamente
- Verifique as mensagens recebidas no Serial Monitor
- Garanta que a tela do app de chat está selecionada no app para celular
4. A conexão cai com frequência
- Aproxime-se do ESP32 (reduza a distância)
- Para o BLE: Verifique se há interferência de outros dispositivos BLE
- Para o Bluetooth Clássico: Garanta uma alimentação estável para o ESP32
- Verifique no Serial Monitor se há mensagens de desconexão/reconexão
5. A ponte Serial-Bluetooth não funciona
- Garanta que o baud rate do Serial Monitor é 115200
- Defina o fim de linha como "Newline" no Serial Monitor
- Verifique se bluetooth.isConnected() retorna true
- Verifique se o código com Serial.available() está no loop()
6. Sketch grande demais / espaço insuficiente
- No Arduino IDE, vá em Tools > Partition Scheme e selecione "Huge APP (3MB No OTA/1MB SPIFFS)" ou "No OTA (Large APP)"
- O esquema de partição padrão oferece apenas ~1,2MB para o código do app, o que não é suficiente para as bibliotecas de Bluetooth
- Esta configuração oferece ~3MB ao sacrificar a partição de OTA (atualização pelo ar)
Dicas de Depuração
Adicione uma depuração completa:
void debugChatMessage(const String& message) {
Serial.println("=== Chat Debug ===");
Serial.println("Message: " + message);
Serial.println("Length: " + String(message.length()));
Serial.println("Free Heap: " + String(ESP.getFreeHeap()));
Serial.println("==================");
}
Ideias de Projetos
Projetos de Controle Remoto
- Controle de robôs por texto, no estilo de comandos de voz
- Central de comandos de automação residencial
- Controle de relé sem fio com retorno em texto
- Posicionamento remoto de servo pelo chat
Projetos de Monitoramento
- Consulta remota de dados de sensores
- Verificação da integridade do sistema por comandos no chat
- Registro de dados com retorno por Bluetooth
- Depuração e diagnóstico remotos
Projetos Interativos
- Jogo de quiz ou perguntas e respostas por chat Bluetooth
- Tutoriais interativos com instruções passo a passo
- Chatbot com informações do projeto ESP32
- Ferramenta de configuração remota
Projetos Educacionais
- Aprender os fundamentos da comunicação Bluetooth
- Praticar a análise de strings e o tratamento de comandos
- Entender os padrões de mensagens cliente-servidor
- Criar protocolos de comunicação personalizados
Integração com Outros Apps Bluetooth
Combine com o Bluetooth Monitor
Use o Chat para comandos e o Monitor para a saída contínua:
bluetoothChat.onChatMessage([](const String& message) {
if (message.equalsIgnoreCase("start")) {
monitoring = true;
bluetoothChat.send("Monitoring started");
} else if (message.equalsIgnoreCase("stop")) {
monitoring = false;
bluetoothChat.send("Monitoring stopped");
}
});
// In loop: send data to monitor when active
if (monitoring) {
bluetoothMonitor.send("Sensor: " + String(analogRead(34)));
}
Combine com o Bluetooth Slider
Use o Chat para definir predefinições de slider e o Slider para o controle fino:
bluetoothChat.onChatMessage([](const String& message) {
if (message.equalsIgnoreCase("preset1")) {
currentSlider1 = 25;
currentSlider2 = 75;
bluetoothSlider.send(currentSlider1, currentSlider2);
bluetoothChat.send("Applied Preset 1: 25%, 75%");
} else if (message.equalsIgnoreCase("preset2")) {
currentSlider1 = 50;
currentSlider2 = 50;
bluetoothSlider.send(currentSlider1, currentSlider2);
bluetoothChat.send("Applied Preset 2: 50%, 50%");
}
});
Próximos Passos
Depois de dominar o exemplo Bluetooth Chat, experimente:
- Bluetooth Monitor - Para o envio de dados em uma só direção ao app
- Bluetooth Slider - Para o controle de valores semelhante ao analógico
- Bluetooth Digital Pins - Para o controle discreto de ligar/desligar
- Multiple Bluetooth Apps - Combinando o chat com outros controles
Suporte
Para obter ajuda adicional:
- Consulte a documentação de referência da API
- Visite os tutoriais da DIYables
- Fóruns da comunidade Arduino
