Exemplo de Plotter Bluetooth com ESP32 - Tutorial de Interface de Gráfico de Dados em Tempo Real
Visão Geral
O exemplo Bluetooth Plotter oferece gráficos de dados em tempo real no seu smartphone, por meio do app DIYables Bluetooth STEM. Projetado para placas ESP32, com suporte a conexões BLE (Bluetooth Low Energy) e Bluetooth Clássico. Plote até 10 séries de dados ao mesmo tempo, com eixos configuráveis, escala automática, rótulos de legenda e exibição com rolagem — perfeito para visualização de sensores, análise de sinais e monitoramento de dados.
Este exemplo oferece suporte a dois modos de Bluetooth:
- ESP32 BLE (Bluetooth Low Energy): Funciona no Android e no iOS
- ESP32 Bluetooth Clássico: Funciona somente no Android. O iOS não oferece suporte ao Bluetooth Clássico. Use o BLE se precisar de suporte ao iOS.
Recursos
- Gráfico com Várias Séries: Plote até 10 séries de dados ao mesmo tempo
- Exibição em Tempo Real: Gráfico com rolagem contínua e atualizações ao vivo
- Eixos Configuráveis: Defina a faixa do eixo Y, os rótulos dos eixos e o título do gráfico
- Escala Automática: Ajusta automaticamente a faixa do eixo Y para caber nos dados
- Legendas Personalizadas: Dê um nome a cada série de dados para facilitar a identificação
- Amostras Ajustáveis: Configure o número de pontos de dados visíveis
- BLE e Bluetooth Clássico: Escolha o modo Bluetooth que melhor atende ao seu projeto
- Multiplataforma: O modo BLE funciona no Android e no iOS; o Bluetooth Clássico funciona no Android
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables ESP32 S3 Starter Kit (ESP32 S3 included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Código ESP32
Passos Rápidos
Siga estas instruções passo a passo:
- Se esta é a primeira vez que você usa o ESP32, consulte o tutorial sobre como configurar o ambiente para o ESP32 no Arduino IDE.
- Conecte a placa ESP32 ao seu computador usando um cabo USB.
- Abra o Arduino IDE no seu computador.
- Selecione a placa ESP32 e a porta COM apropriadas.

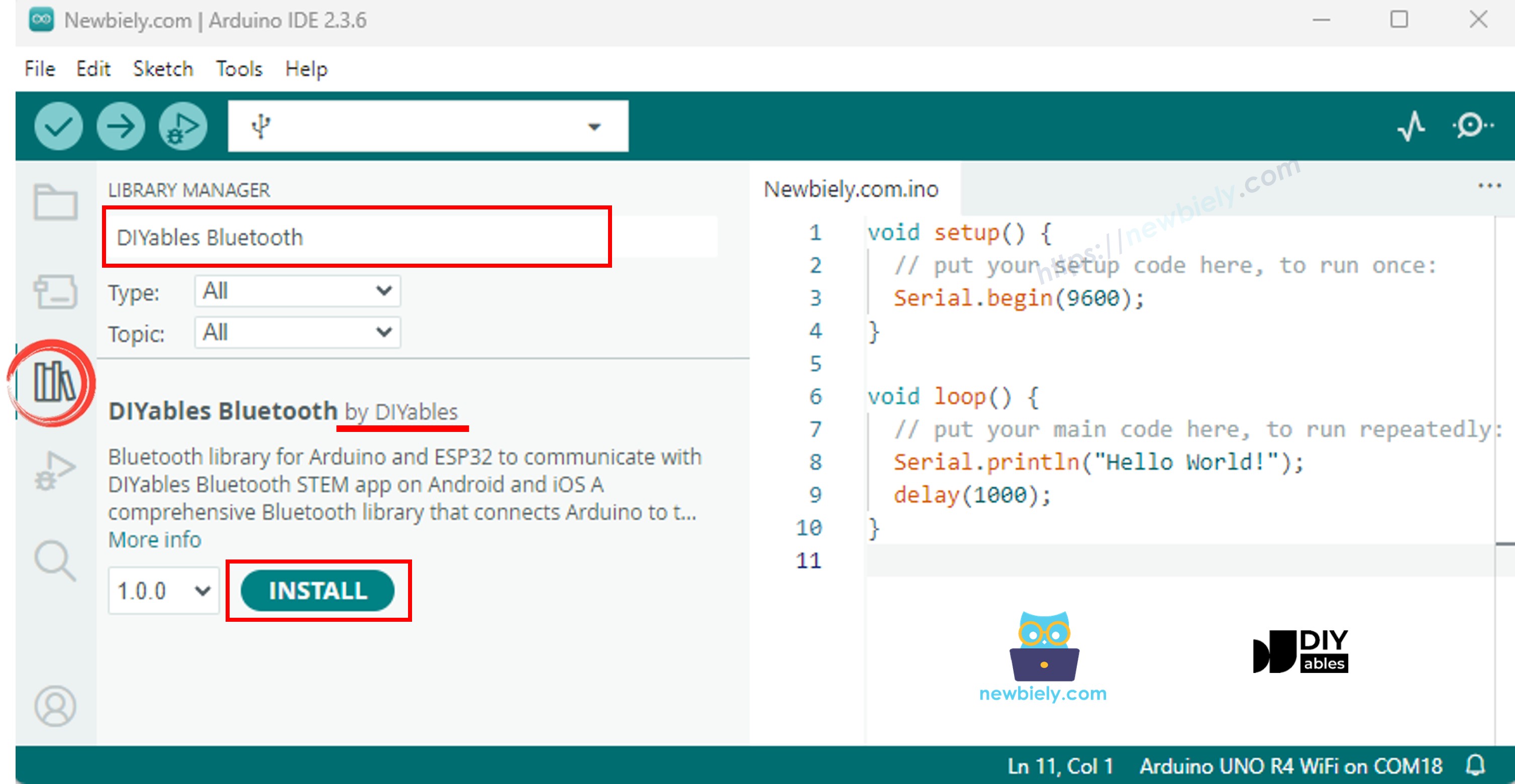

- Acesse o ícone Libraries na barra à esquerda do Arduino IDE.
- Pesquise "DIYables Bluetooth" e encontre a biblioteca DIYables Bluetooth, da DIYables
- Clique no botão Install para instalar a biblioteca.

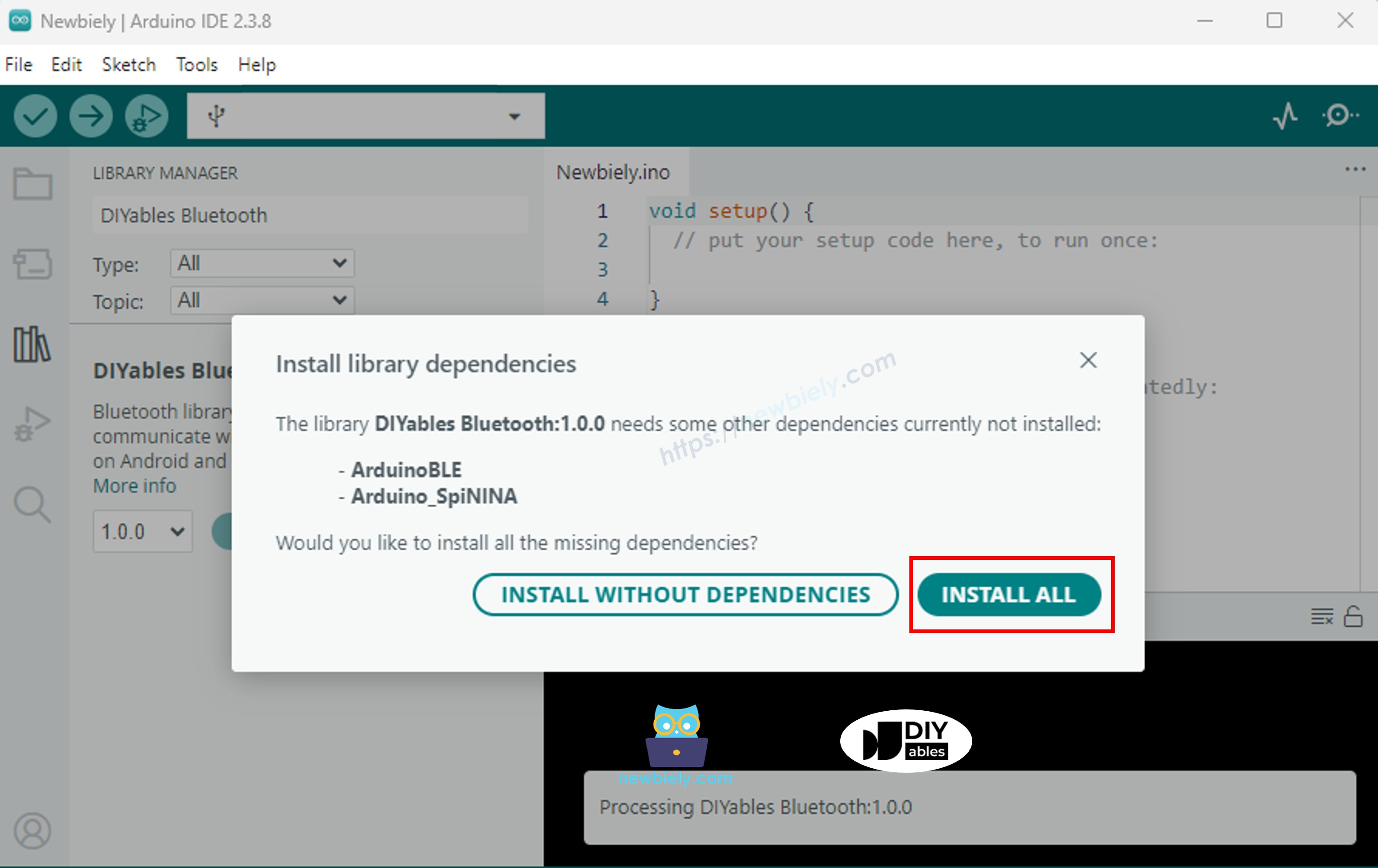

- Será solicitado que você instale outras dependências da biblioteca
- Clique no botão Install All para instalar todas as dependências da biblioteca.
Escolha um dos dois modos de Bluetooth abaixo, de acordo com a sua necessidade:
Código ESP32 Bluetooth Clássico (funciona com o app somente no Android)
Observação: O Bluetooth Clássico NÃO é compatível com o iOS. Se você precisa de suporte ao iOS, use o código BLE abaixo.
- No Arduino IDE, vá em File Examples DIYables Bluetooth Esp32Bluetooth_Plotter, ou copie o código acima e cole no editor do Arduino IDE
/*
* DIYables Bluetooth Library - ESP32 Classic Bluetooth Plotter Example
* Works with DIYables Bluetooth STEM app on Android
* Note: Classic Bluetooth is NOT supported on iOS. Use BLE examples for iOS support.
*
* This example demonstrates the Bluetooth Plotter feature:
* - Real-time data plotting via Bluetooth
* - Plot multiple data series simultaneously
* - Configurable plot settings
*
* Compatible Boards:
* - ESP32 (all variants with Classic Bluetooth)
* - ESP32-WROOM-32
* - ESP32-DevKitC
* - ESP32-WROVER
*
* Note: Select "Huge APP (3MB No OTA/1MB SPIFFS)" partition scheme
* in Arduino IDE: Tools > Partition Scheme
*
* Setup:
* 1. Upload the sketch to your ESP32
* 2. Open Serial Monitor (115200 baud) to see connection status
* 3. Use DIYables Bluetooth App to connect and view the plot
*
* Tutorial: https://diyables.io/bluetooth-app
* Author: DIYables
*/
#include <DIYables_BluetoothServer.h>
#include <DIYables_BluetoothPlotter.h>
#include <platforms/DIYables_Esp32Bluetooth.h>
// Create Bluetooth instances
DIYables_Esp32Bluetooth bluetooth("ESP32_Plotter");
DIYables_BluetoothServer bluetoothServer(bluetooth);
// Create Plotter app instance
DIYables_BluetoothPlotter bluetoothPlotter;
// Variables for generating sample data
unsigned long lastPlotTime = 0;
const unsigned long PLOT_INTERVAL = 100; // Plot every 100ms
float phase = 0;
void setup() {
Serial.begin(115200);
delay(1000);
Serial.println("DIYables Bluetooth - ESP32 Plotter Example");
// Initialize Bluetooth server with platform-specific implementation
bluetoothServer.begin();
// Add plotter app to server
bluetoothServer.addApp(&bluetoothPlotter);
// Configure plotter settings
bluetoothPlotter.setPlotTitle("Sensor Data");
bluetoothPlotter.setAxisLabels("Time", "Value");
bluetoothPlotter.setYAxisRange(-15, 30); // Fixed range
bluetoothPlotter.setMaxSamples(100); // Show last 100 samples
bluetoothPlotter.setLegendLabels("Sine", "Cosine", "Tangent"); // Custom legend labels
// Uncomment to enable auto-scaling instead of fixed range:
// bluetoothPlotter.enableAutoScale(true);
// Set up connection event callbacks
bluetoothServer.setOnConnected([]() {
Serial.println("Bluetooth connected!");
});
bluetoothServer.setOnDisconnected([]() {
Serial.println("Bluetooth disconnected!");
});
// Optional: Handle requests for current plot data (when app loads)
bluetoothPlotter.onDataRequest([]() {
Serial.println("App requested plot data");
});
Serial.println("Waiting for Bluetooth connection...");
}
void loop() {
// Handle Bluetooth server communications
bluetoothServer.loop();
// Send plot data at regular intervals
if (millis() - lastPlotTime >= PLOT_INTERVAL) {
lastPlotTime = millis();
// Generate sample data (sine and cosine waves)
float sine = sin(phase);
float cosine = cos(phase);
float tangent = tan(phase) * 0.3; // Scaled down
// Send data to Bluetooth plotter (multiple series)
bluetoothPlotter.send(sine, cosine, tangent);
// Also print to Serial for Arduino IDE Serial Plotter comparison
Serial.print(sine, 2);
Serial.print(" ");
Serial.print(cosine, 2);
Serial.print(" ");
Serial.println(tangent, 2);
phase += 0.1;
if (phase > 2 * PI) {
phase = 0;
}
// TODO: Replace sample data with your actual sensor readings
// Examples:
// - Temperature sensor: bluetoothPlotter.send(temperature);
// - Accelerometer: bluetoothPlotter.send(accelX, accelY, accelZ);
// - Multiple sensors: bluetoothPlotter.send(sensor1, sensor2, sensor3);
}
delay(10);
}
- Clique no botão Upload do Arduino IDE para carregar o código no ESP32
- Abra o Serial Monitor
- Confira o resultado no Serial Monitor. Ele deve ficar como abaixo:
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
DIYables Bluetooth - ESP32 Plotter Example
Waiting for Bluetooth connection...
Código ESP32 BLE (funciona com o app no Android e no iOS)
- No Arduino IDE, vá em File Examples DIYables Bluetooth Esp32BLE_Plotter, ou copie o código acima e cole no editor do Arduino IDE
/*
* DIYables Bluetooth Library - ESP32 BLE Plotter Example
* Works with DIYables Bluetooth STEM app on Android and iOS
*
* This example demonstrates the Bluetooth Plotter feature:
* - Real-time data plotting via Bluetooth
* - Plot multiple data series simultaneously
* - Configurable plot settings
*
* Compatible Boards:
* - ESP32-WROOM-32
* - ESP32-DevKitC
* - ESP32-WROVER
* - ESP32-S3
* - ESP32-C3
* - Any ESP32 board supporting BLE
*
* Note: Select "Huge APP (3MB No OTA/1MB SPIFFS)" partition scheme
* in Arduino IDE: Tools > Partition Scheme
*
* Setup:
* 1. Upload the sketch to your ESP32
* 2. Open Serial Monitor (115200 baud) to see connection status
* 3. Use DIYables Bluetooth App to connect and view the plot
*
* Tutorial: https://diyables.io/bluetooth-app
* Author: DIYables
*/
#include <DIYables_BluetoothServer.h>
#include <DIYables_BluetoothPlotter.h>
#include <platforms/DIYables_Esp32BLE.h>
// BLE Configuration
const char* DEVICE_NAME = "ESP32BLE_Plotter";
const char* SERVICE_UUID = "19B10000-E8F2-537E-4F6C-D104768A1214";
const char* TX_UUID = "19B10001-E8F2-537E-4F6C-D104768A1214";
const char* RX_UUID = "19B10002-E8F2-537E-4F6C-D104768A1214";
// Create Bluetooth instances
DIYables_Esp32BLE bluetooth(DEVICE_NAME, SERVICE_UUID, TX_UUID, RX_UUID);
DIYables_BluetoothServer bluetoothServer(bluetooth);
// Create Plotter app instance
DIYables_BluetoothPlotter bluetoothPlotter;
// Variables for generating sample data
unsigned long lastPlotTime = 0;
const unsigned long PLOT_INTERVAL = 100;
float phase = 0;
void setup() {
Serial.begin(115200);
delay(1000);
Serial.println("DIYables Bluetooth - ESP32 BLE Plotter Example");
// Initialize Bluetooth server with platform-specific implementation
bluetoothServer.begin();
// Add plotter app to server
bluetoothServer.addApp(&bluetoothPlotter);
// Configure plotter settings
bluetoothPlotter.setPlotTitle("Sensor Data");
bluetoothPlotter.setAxisLabels("Time", "Value");
bluetoothPlotter.setYAxisRange(-15, 30);
bluetoothPlotter.setMaxSamples(100);
bluetoothPlotter.setLegendLabels("Sine", "Cosine", "Tangent");
// Set up connection event callbacks
bluetoothServer.setOnConnected([]() {
Serial.println("Bluetooth connected!");
});
bluetoothServer.setOnDisconnected([]() {
Serial.println("Bluetooth disconnected!");
});
bluetoothPlotter.onDataRequest([]() {
Serial.println("App requested plot data");
});
Serial.println("Waiting for Bluetooth connection...");
}
void loop() {
bluetoothServer.loop();
if (millis() - lastPlotTime >= PLOT_INTERVAL) {
lastPlotTime = millis();
float sine = sin(phase);
float cosine = cos(phase);
float tangent = tan(phase) * 0.3;
bluetoothPlotter.send(sine, cosine, tangent);
Serial.print(sine, 2);
Serial.print(" ");
Serial.print(cosine, 2);
Serial.print(" ");
Serial.println(tangent, 2);
phase += 0.1;
if (phase > 2 * PI) {
phase = 0;
}
}
delay(10);
}
- Clique no botão Upload do Arduino IDE para carregar o código no ESP32
- Abra o Serial Monitor
- Confira o resultado no Serial Monitor. Ele deve ficar como abaixo:
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
DIYables Bluetooth - ESP32 BLE Plotter Example
Waiting for Bluetooth connection...
App para Celular
- Se você estiver usando o código ESP32 Bluetooth Clássico, é preciso parear o ESP32 com o seu celular Android antes de abrir o app:
- Vá em Configurações > Bluetooth do seu celular
- Verifique se o Bluetooth está ligado
- Seu celular vai procurar os dispositivos disponíveis
- Encontre e toque em "ESP32_Plotter" na lista de dispositivos disponíveis
- Confirme a solicitação de pareamento (não é necessário PIN)
- Aguarde até aparecer "Paired" abaixo do nome do dispositivo
- Se você estiver usando o código ESP32 BLE, não é necessário parear. Basta ir para o próximo passo.
- Abra o app DIYables Bluetooth
- Ao abrir o app pela primeira vez, ele vai pedir permissões. Conceda as seguintes:
- Permissão de Dispositivos Próximos (Android 12+) / permissão de Bluetooth (iOS) - necessária para procurar e conectar a dispositivos Bluetooth
- Permissão de Localização (somente Android 11 e anteriores) - exigida por versões mais antigas do Android para procurar dispositivos BLE
- Verifique se o Bluetooth está ligado no seu celular

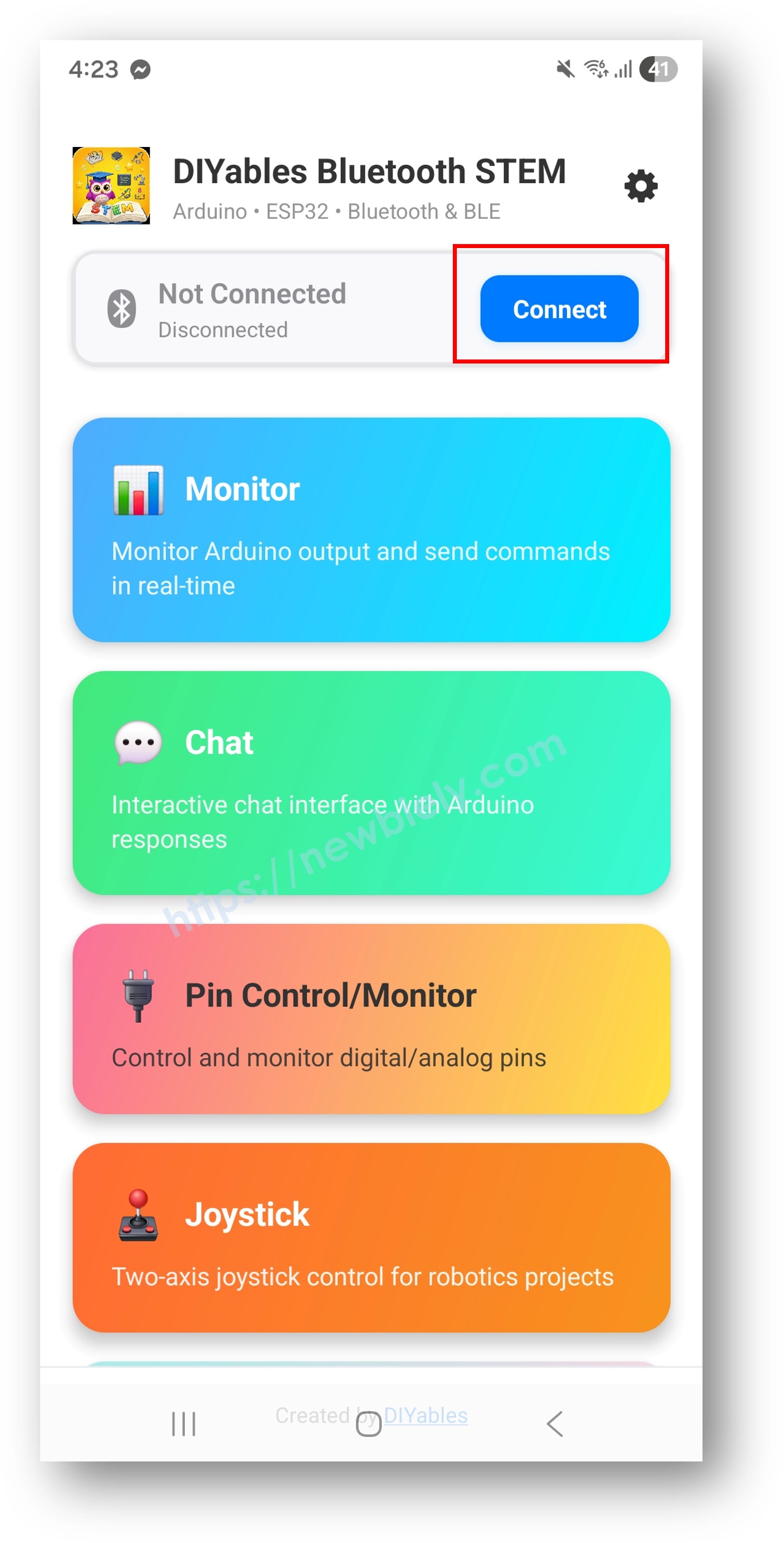

- Na tela inicial, toque no botão Connect. O app vai procurar dispositivos BLE e Bluetooth Clássico.
- Encontre e toque no seu dispositivo nos resultados da busca para conectar:
- Para Bluetooth Clássico: toque em "ESP32_Plotter"
- Para BLE: toque em "ESP32BLE_Plotter"

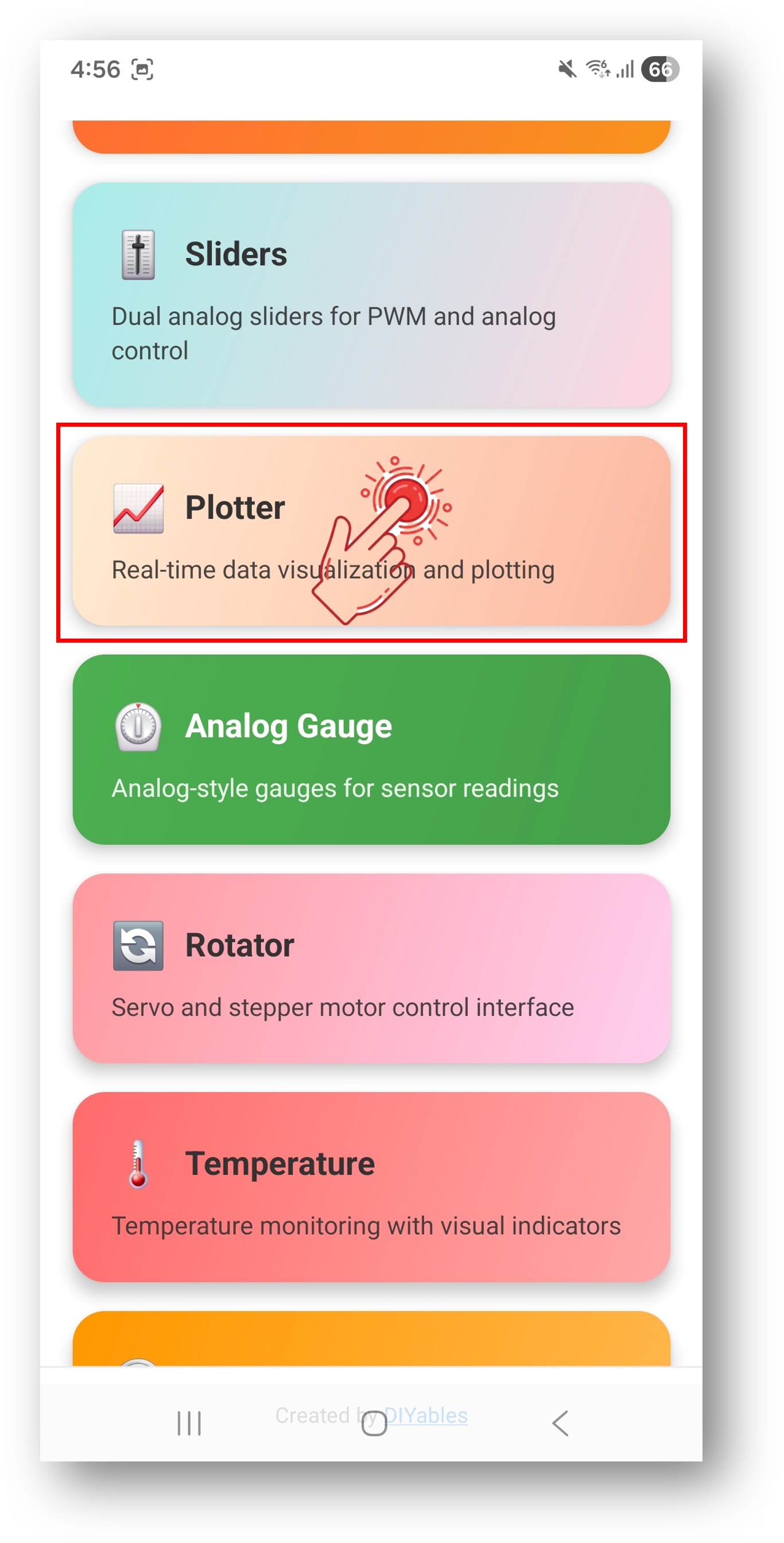

- Depois de conectado, o app volta automaticamente para a tela inicial. Selecione o app Plotter no menu de apps.
Observação: Você pode tocar no ícone de configurações na tela inicial para ocultar/mostrar apps. Para mais detalhes, consulte o Manual do Usuário do DIYables Bluetooth App.

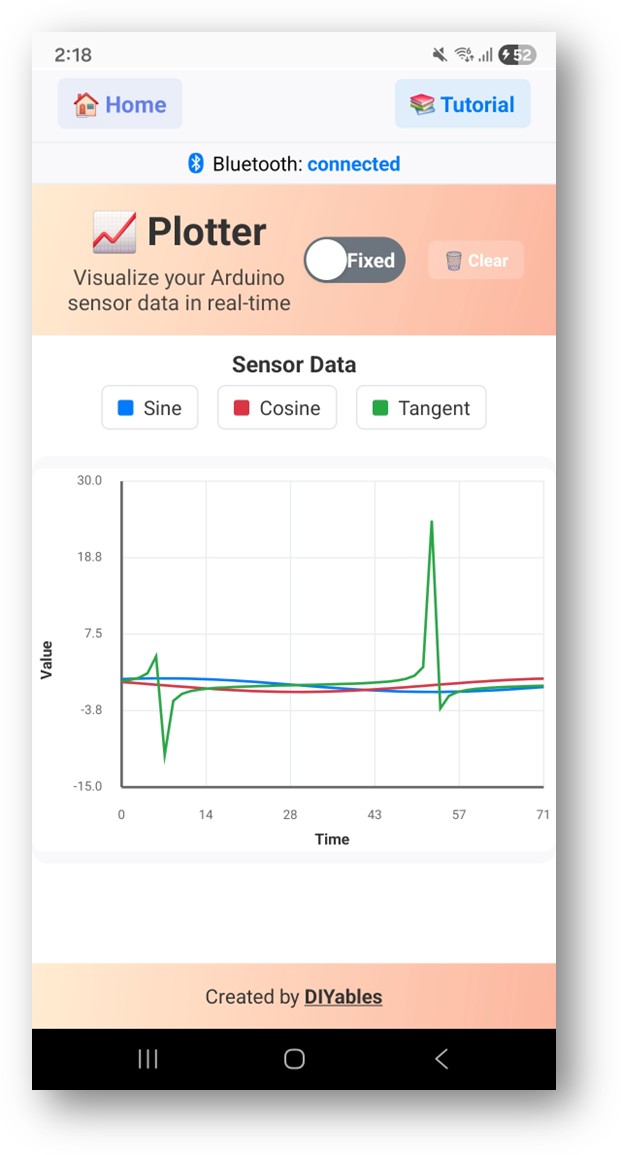

- Veja o gráfico de dados em tempo real rolando pela tela
Agora olhe de volta para o Serial Monitor no Arduino IDE. Você verá:
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Bluetooth connected!
0.00 1.00 0.00
0.10 1.00 -0.15
0.20 0.98 0.08
0.29 0.96 -0.22
- O plotter exibe em tempo real ondas de seno, cosseno e ruído aleatório
Personalização Criativa - Adapte o Código ao Seu Projeto
Configure as Opções do Gráfico
Configure a aparência do gráfico antes da conexão:
// Set plot title
bluetoothPlotter.setPlotTitle("Sensor Data");
// Set axis labels
bluetoothPlotter.setAxisLabels("Time", "Value");
// Set fixed Y-axis range
bluetoothPlotter.setYAxisRange(-15, 30);
// Or enable auto-scaling instead
bluetoothPlotter.enableAutoScale(true);
// Set number of visible data points
bluetoothPlotter.setMaxSamples(100);
// Set legend labels for each data series
bluetoothPlotter.setLegendLabels("Sine", "Cosine", "Tangent");
// Also supports 1, 2, or 4 labels:
// bluetoothPlotter.setLegendLabels("Temperature");
// bluetoothPlotter.setLegendLabels("Temp", "Humidity");
// bluetoothPlotter.setLegendLabels("Ch1", "Ch2", "Ch3", "Ch4");
Enviar Dados para o Plotter
Várias sobrecargas para enviar de 1 a 4+ séries de dados:
// Send single value
bluetoothPlotter.send(25.3);
// Send two values (two series)
bluetoothPlotter.send(temperature, humidity);
// Send three values (three series)
bluetoothPlotter.send(sine, cosine, tangent);
// Send four values (four series)
bluetoothPlotter.send(ch1, ch2, ch3, ch4);
// Send array of values (any number of series)
float values[] = {1.0, 2.0, 3.0, 4.0, 5.0};
bluetoothPlotter.send(values, 5);
// Send as formatted string
bluetoothPlotter.send("1.23,4.56,7.89");
Tratar a Solicitação de Dados do App
Quando o app se conecta e abre a tela do Plotter, ele pode solicitar dados:
bluetoothPlotter.onDataRequest([]() {
Serial.println("App requested plot data");
// Optionally send initial data point
});
Tratar Eventos de Conexão
bluetoothServer.setOnConnected([]() {
Serial.println("Bluetooth connected!");
});
bluetoothServer.setOnDisconnected([]() {
Serial.println("Bluetooth disconnected!");
});
Como Usar o Plotter
Controles da Interface do App
A interface do plotter no app DIYables Bluetooth oferece:
- Gráfico em Tempo Real: Gráfico de linhas com rolagem e várias séries
- Legenda: Rótulos coloridos para cada série de dados
- Rolagem Automática: Rola continuamente para mostrar os dados mais recentes
Formato dos Dados
Os dados são enviados como valores float separados por vírgula:
- Série única: bluetoothPlotter.send(value)
- Várias séries: bluetoothPlotter.send(val1, val2, val3)
- Taxa de dados: Recomendamos um intervalo de 10-100ms para um gráfico suave
Exemplos de Programação
Gráfico de um Único Sensor
unsigned long lastPlotTime = 0;
const unsigned long PLOT_INTERVAL = 100; // 10 Hz
void setup() {
bluetoothPlotter.setPlotTitle("Temperature");
bluetoothPlotter.setAxisLabels("Time", "°C");
bluetoothPlotter.setYAxisRange(0, 50);
bluetoothPlotter.setLegendLabels("Temperature");
}
void loop() {
bluetoothServer.loop();
if (millis() - lastPlotTime >= PLOT_INTERVAL) {
lastPlotTime = millis();
float temperature = readTemperatureSensor();
bluetoothPlotter.send(temperature);
}
delay(10);
}
Gráfico de Acelerômetro com Vários Eixos
#include <Wire.h>
#include <MPU6050.h>
MPU6050 mpu;
unsigned long lastPlotTime = 0;
void setup() {
Wire.begin();
mpu.initialize();
bluetoothPlotter.setPlotTitle("Accelerometer");
bluetoothPlotter.setAxisLabels("Time", "g");
bluetoothPlotter.setYAxisRange(-2.0, 2.0);
bluetoothPlotter.setLegendLabels("X", "Y", "Z");
}
void loop() {
bluetoothServer.loop();
if (millis() - lastPlotTime >= 50) { // 20 Hz
lastPlotTime = millis();
int16_t ax, ay, az;
mpu.getAcceleration(&ax, &ay, &az);
float gx = ax / 16384.0;
float gy = ay / 16384.0;
float gz = az / 16384.0;
bluetoothPlotter.send(gx, gy, gz);
}
delay(10);
}
Plotter de Pinos Analógicos
const int ANALOG_PINS[] = {34, 35, 36, 39};
const int NUM_CHANNELS = 4;
void setup() {
bluetoothPlotter.setPlotTitle("Analog Inputs");
bluetoothPlotter.setAxisLabels("Time", "ADC Value");
bluetoothPlotter.setYAxisRange(0, 4095);
bluetoothPlotter.setMaxSamples(200);
bluetoothPlotter.setLegendLabels("A34", "A35", "A36", "A39");
}
void loop() {
bluetoothServer.loop();
if (millis() - lastPlotTime >= 100) {
lastPlotTime = millis();
float values[NUM_CHANNELS];
for (int i = 0; i < NUM_CHANNELS; i++) {
values[i] = analogRead(ANALOG_PINS[i]);
}
bluetoothPlotter.send(values, NUM_CHANNELS);
}
delay(10);
}
Gerador de Sinais
float phase = 0;
void setup() {
bluetoothPlotter.setPlotTitle("Signal Generator");
bluetoothPlotter.setAxisLabels("Time", "Amplitude");
bluetoothPlotter.setYAxisRange(-1.5, 1.5);
bluetoothPlotter.setLegendLabels("Sine", "Square", "Triangle");
}
void loop() {
bluetoothServer.loop();
if (millis() - lastPlotTime >= 50) {
lastPlotTime = millis();
float sine = sin(phase);
float square = (sin(phase) > 0) ? 1.0 : -1.0;
float triangle = 2.0 * abs(fmod(phase / PI, 2.0) - 1.0) - 1.0;
bluetoothPlotter.send(sine, square, triangle);
phase += 0.1;
if (phase > 2 * PI) phase -= 2 * PI;
}
delay(10);
}
Técnicas Avançadas de Programação
Filtro de Média Móvel
class MovingAverage {
float buffer[10];
int index = 0;
int count = 0;
public:
float add(float value) {
buffer[index] = value;
index = (index + 1) % 10;
if (count < 10) count++;
float sum = 0;
for (int i = 0; i < count; i++) sum += buffer[i];
return sum / count;
}
};
MovingAverage filter1, filter2;
void loop() {
bluetoothServer.loop();
if (millis() - lastPlotTime >= 100) {
lastPlotTime = millis();
float raw = analogRead(34) * 3.3 / 4095.0;
float filtered = filter1.add(raw);
// Plot both raw and filtered values
bluetoothPlotter.send(raw, filtered);
}
delay(10);
}
Configuração Dinâmica do Gráfico
// Change plot settings at runtime
void switchToTemperatureMode() {
bluetoothPlotter.setPlotTitle("Temperature Monitor");
bluetoothPlotter.setAxisLabels("Time", "°C");
bluetoothPlotter.setYAxisRange(-10, 50);
bluetoothPlotter.setLegendLabels("Internal", "External");
}
void switchToVoltageMode() {
bluetoothPlotter.setPlotTitle("Voltage Monitor");
bluetoothPlotter.setAxisLabels("Time", "°C");
bluetoothPlotter.setYAxisRange(0, 3.3);
bluetoothPlotter.setLegendLabels("Ch1", "Ch2", "Ch3");
}
BLE vs Bluetooth Clássico - Qual Escolher?
| Recurso | BLE (Esp32BLE_Plotter) | Bluetooth Clássico (Esp32Bluetooth_Plotter) |
|---|---|---|
| Suporte ao iOS | ? Sim | ? Não |
| Suporte ao Android | ? Sim | ? Sim |
| Consumo de Energia | Baixo | Maior |
| Alcance | ~30-100m | ~10-100m |
| Taxa de Dados | Menor | Maior |
| Pareamento Necessário | Não (conexão automática) | Sim (pareamento manual) |
| Ideal Para | Alimentado por bateria, multiplataforma | Alta taxa de transferência, somente Android |
Solução de Problemas
Problemas Comuns
1. Não consigo encontrar o dispositivo no app
- Verifique se o ESP32 está ligado e se o sketch foi carregado
- Para BLE: verifique se o Bluetooth e a Localização do seu celular estão ativados
- Para Bluetooth Clássico: pareie o dispositivo primeiro nas configurações de Bluetooth do celular
- Verifique se o esquema de partição correto está selecionado (Huge APP)
2. O gráfico não está atualizando
- Verifique o status da conexão Bluetooth no app
- Verifique se bluetoothPlotter.send() está sendo chamado no loop
- Verifique se bluetooth.isConnected() retorna true
- Tente desconectar e reconectar
3. Os dados do gráfico parecem entrecortados
- Reduza o intervalo do gráfico (por exemplo, 50ms em vez de 500ms)
- Garanta uma conexão Bluetooth estável
- Reduza o número de séries de dados se a largura de banda for limitada
4. A faixa do eixo Y não se ajusta aos dados
- Use enableAutoScale(true) para ajuste automático
- Ou defina uma faixa maior com setYAxisRange()
5. Os rótulos da legenda não aparecem
- Chame setLegendLabels() antes de a conexão ser estabelecida
- Faça o número de rótulos corresponder ao número de séries de dados
6. Sketch grande demais / espaço insuficiente
- No Arduino IDE, vá em Tools > Partition Scheme e selecione "Huge APP (3MB No OTA/1MB SPIFFS)" ou "No OTA (Large APP)"
- O esquema de partição padrão oferece apenas ~1,2MB para o código do app, o que não é suficiente para as bibliotecas de Bluetooth
- Essa configuração oferece ~3MB ao sacrificar a partição de OTA (atualização over-the-air)
Dicas de Depuração
Adicione uma depuração completa:
void debugPlotterData(float v1, float v2, float v3) {
Serial.println("=== Plotter Debug ===");
Serial.println("Value 1: " + String(v1, 2));
Serial.println("Value 2: " + String(v2, 2));
Serial.println("Value 3: " + String(v3, 2));
Serial.println("Free Heap: " + String(ESP.getFreeHeap()));
Serial.println("=====================");
}
Ideias de Projetos
Monitoramento de Sensores
- Exibição de tendência de temperatura e umidade
- Monitoramento do nível de luz ao longo do dia
- Rastreamento de movimento com acelerômetro
- Visualização de dados de sensor de pressão
Análise de Sinais
- Visualizador de frequência de áudio
- Monitoramento de vibração
- Exibição de pulso/frequência cardíaca
- Intensidade de campo eletromagnético
Educação
- Comparação das ondas seno, cosseno e tangente
- Curvas de carga/descarga de circuito RC
- Visualização da resposta de um controlador PID
- Registrador de dados de experimentos de física
Industrial
- Monitoramento de vibração de máquinas
- Tendência de variáveis de processo
- Acompanhamento do consumo de energia
- Gráficos de controle de qualidade
Integração com Outros Apps Bluetooth
Combine com o Bluetooth Slider
Use sliders para controlar os parâmetros do sinal plotado:
float frequency = 1.0;
float amplitude = 1.0;
bluetoothSlider.onSliderValue([](int slider1, int slider2) {
frequency = map(slider1, 0, 100, 1, 20) / 10.0;
amplitude = slider2 / 100.0;
});
// In loop:
float value = amplitude * sin(phase * frequency);
bluetoothPlotter.send(value);
Combine com o Bluetooth Table
Mostre os valores atuais em uma tabela junto com o gráfico:
bluetoothTable.sendValueUpdate("Current", String(currentValue, 2));
bluetoothTable.sendValueUpdate("Max", String(maxValue, 2));
bluetoothTable.sendValueUpdate("Min", String(minValue, 2));
bluetoothTable.sendValueUpdate("Average", String(average, 2));
Próximos Passos
Depois de dominar o exemplo Bluetooth Plotter, experimente:
- Bluetooth Temperature - Para exibição dedicada de temperatura
- Bluetooth Analog Gauge - Para visualização no estilo de medidor
- Bluetooth Table - Para dados numéricos estruturados
- Multiple Bluetooth Apps - Combinando o plotter com outros displays
Suporte
Para obter mais ajuda:
- Consulte a documentação de referência da API
- Visite os tutoriais da DIYables
- Fóruns da comunidade Arduino
