ESP32 - Sensor de Porta - LED

Este tutorial ensina como usar o ESP32 com o sensor de porta e um LED. Em detalhes:

O ESP32 liga automaticamente o LED se a porta for aberta.
O ESP32 desliga automaticamente o LED se a porta for fechada.

Para alternar o LED cada vez que a porta é fechada, veja o tutorial ESP32 - Sensor de Porta Alterna LED.

Hardware Necessário

1	×	38-pin ESP32 ESP-WROOM-32 Dev Module - Narrow
1	×	(Alternativa) 38-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativa) 30-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativa) ESP32 Uno-form board
1	×	(Alternativa) ESP32 S3 Uno-form board
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Sensor de Porta
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	(Alternativa) Button and LED Kit
1	×	220Ω Resistor
1	×	Protoboard
1	×	Fios Jumper
1	×	(Opcional) Conector de Alimentação DC
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP32
1	×	(Recomendado) Breakout Expansion Board for ESP32
1	×	(Recomendado) Divisor de Alimentação para ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables ESP32 S3 Starter Kit (ESP32 S3 included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.

Sobre o LED e o Sensor de Porta

Temos tutoriais específicos sobre o LED e o sensor de porta. Cada tutorial contém informações detalhadas e instruções passo a passo sobre a pinagem do hardware, o princípio de funcionamento, a ligação com o ESP32, o código ESP32... Saiba mais sobre eles nos links a seguir:

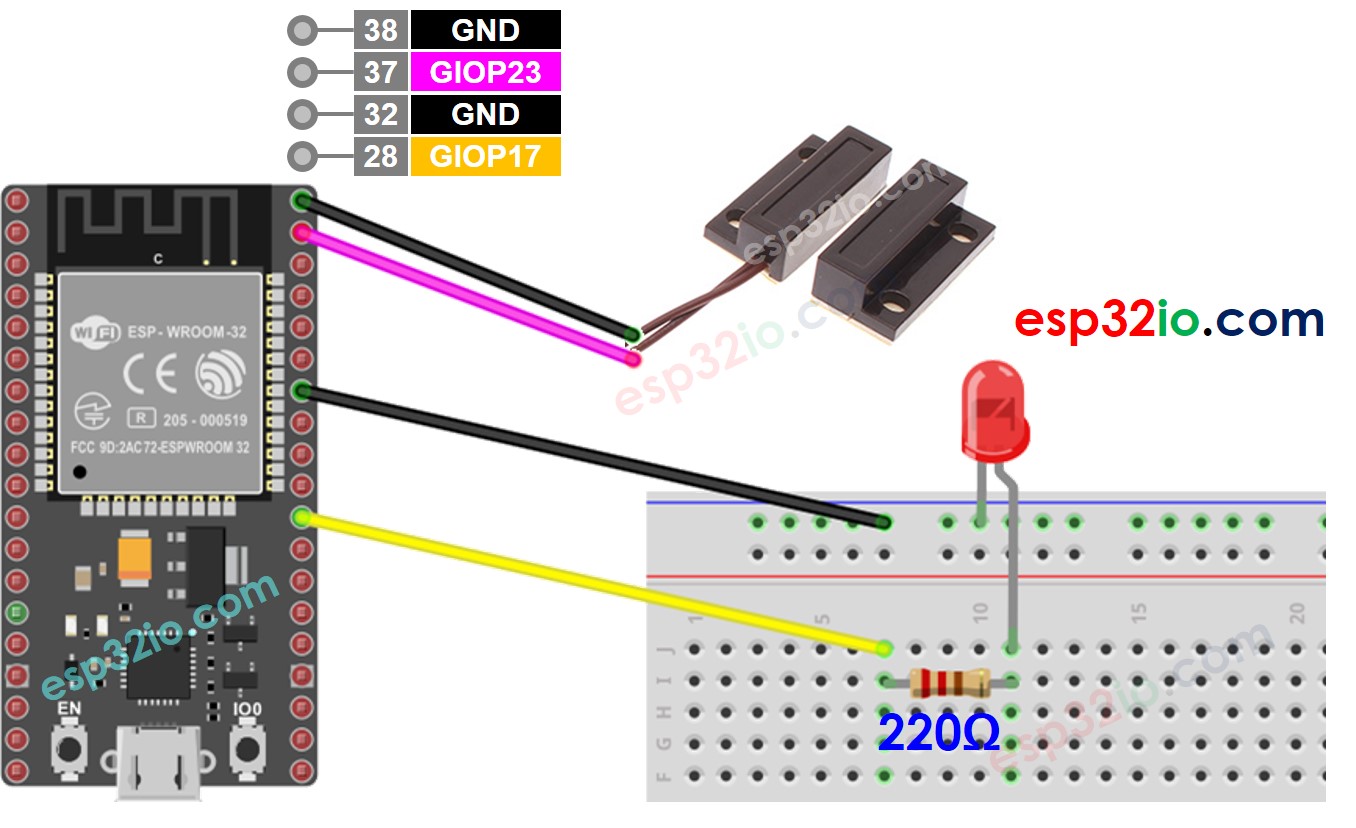

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Se você não sabe como alimentar o ESP32 e outros componentes, veja as instruções no tutorial a seguir: Como alimentar o ESP32.

Código ESP32

/* * Este código de ESP32 foi desenvolvido por pt.newbiely.com * Este código de ESP32 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp32/esp32-door-sensor-led */ #define DOOR_SENSOR_PIN 23 // ESP32 pin GPIO23 connected to the OUTPUT pin of door sensor #define LED_PIN 17 // ESP32 pin GPIO17 connected to LED's pin int doorState; void setup() { Serial.begin(9600); // initialize serial pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // set ESP32 pin to input pull-up mode pinMode(LED_PIN, OUTPUT); // set ESP32 pin to output mode } void loop() { doorState = digitalRead(DOOR_SENSOR_PIN); // read state if (doorState == HIGH) { Serial.println("The door is open, turns on LED"); digitalWrite(LED_PIN, HIGH); // turn on LED } else { Serial.println("The door is closed, turns off LED"); digitalWrite(LED_PIN, LOW); // turn off LED } }

Passos Rápidos

Se esta é a primeira vez que você usa o ESP32, veja como configurar o ambiente para o ESP32 na Arduino IDE.
Faça a ligação como na imagem acima.
Conecte a placa ESP32 ao seu PC com um cabo USB Type-C
Abra a Arduino IDE no seu PC.
Selecione a placa ESP32 correta (por exemplo, ESP32 Dev Module) e a porta COM.
Copie o código acima e cole na Arduino IDE.
Compile e faça upload do código para a placa ESP32 clicando no botão Upload na Arduino IDE

Aproxime o ímã do reed switch e depois afaste-o do reed switch.
Veja a mudança de estado do LED

Explicação do Código Linha por Linha

O código ESP32 acima contém explicações linha por linha. Por favor, leia os comentários no código!
