Visão Geral
O exemplo WebRTC oferece uma interface completa de relógio de tempo real para os seus projetos com ESP32. Feito para a plataforma educacional ESP32, com recursos de RTC integrados, gerenciamento de horário aprimorado e integração perfeita com o ecossistema educacional. Você pode exibir as informações do relógio de tempo real, sincronizar o horário do navegador com o Arduino e monitorar as diferenças de horário por meio de uma interface web intuitiva.
Recursos
- Exibição do Relógio de Tempo Real: mostra o horário atual do RTC do ESP32 com atualização automática
- Comparação com o Horário do Dispositivo: exibe o horário do navegador/dispositivo ao lado do horário do ESP32
- Sincronização de Horário com Um Clique: sincroniza o RTC do ESP32 com o horário do navegador na hora
- Indicador Visual de Diferença de Horário: mostra o desvio de horário entre os dispositivos em minutos
- Formato de Horário em Duas Linhas: formato de 12 horas AM/PM com a data completa
- Interface Moderna com Gradiente: layout em cartões com design responsivo
- Comunicação WebSocket: atualizações bidirecionais em tempo real, sem recarregar a página
- Sincronização com Fuso Horário: usa o horário local do dispositivo para uma sincronização precisa
- Monitoramento do Status da Conexão: indicadores visuais do estado da conexão WebSocket
- Solicitação Automática de Horário: pede o horário atual do ESP32 ao carregar a página
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables ESP32 S3 Starter Kit (ESP32 S3 included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Se você não sabe como alimentar o ESP32 e outros componentes, veja as instruções no tutorial a seguir: Como alimentar o ESP32.
ESP32 - Módulo RTC DS3231
| Módulo RTC DS1307 | ESP32 |
|---|---|
| Vin | 3.3V |
| GND | GND |
| SDA | GPIO21 |
| SCL | GPIO22 |
Passos Rápidos
Siga estas instruções passo a passo:
- Se esta é a primeira vez que você usa o ESP32, consulte o tutorial sobre como configurar o ambiente do ESP32 na Arduino IDE.
- Conecte a placa ESP32 ao seu computador usando um cabo USB.
- Abra a Arduino IDE no seu computador.
- Selecione a placa ESP32 correta (por exemplo, ESP32 Dev Module) e a porta COM.
- Vá até o ícone Libraries na barra esquerda da Arduino IDE.
- Pesquise "DIYables ESP32 WebApps" e encontre a biblioteca DIYables ESP32 WebApps da DIYables
- Clique no botão Install para instalar a biblioteca.
- Será pedido que você instale algumas outras dependências da biblioteca
- Clique no botão Install All para instalar todas as dependências.
- Pesquise “RTClib” e encontre a biblioteca RTC da Adafruit
- Clique no botão Install para instalar a biblioteca RTC.
- Pode ser que a Arduino IDE peça para instalar as dependências da biblioteca
- Instale todas as dependências da biblioteca clicando no botão Install All.
- Na Arduino IDE, vá em File Examples DIYables ESP32 WebApps WebRTC, ou copie o código acima e cole no editor da Arduino IDE
/*
* DIYables WebApp Library - Web RTC Example
*
* This example demonstrates the Web RTC feature:
* - Real-time clock display for both ESP32 and client device
* - One-click time synchronization from web browser to ESP32
* - Hardware RTC integration for persistent timekeeping
* - Visual time difference monitoring
*
* Hardware Required:
* - ESP32 development board
* - DS3231 RTC module (connected via I2C)
*
* Required Libraries:
* - RTClib library (install via Library Manager)
*
* Setup:
* 1. Connect DS3231 RTC module to ESP32 I2C pins (SDA/SCL)
* 2. Install RTClib library in Arduino IDE
* 3. Update WiFi credentials below
* 4. Upload the sketch to your ESP32
* 5. Open Serial Monitor to see the IP address
* 6. Navigate to http://[IP_ADDRESS]/web-rtc
*/
#include <DIYables_ESP32_Platform.h>
#include <DIYablesWebApps.h>
#include <RTClib.h>
// RTC object
RTC_DS3231 rtc;
char daysOfWeek[7][12] = {
"Sunday",
"Monday",
"Tuesday",
"Wednesday",
"Thursday",
"Friday",
"Saturday"
};
// WiFi credentials - UPDATE THESE WITH YOUR NETWORK
const char WIFI_SSID[] = "YOUR_WIFI_SSID";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
// Create WebApp server and page instances
ESP32ServerFactory serverFactory;
DIYablesWebAppServer webAppsServer(serverFactory, 80, 81);
DIYablesHomePage homePage;
DIYablesWebRTCPage webRTCPage;
void setup() {
Serial.begin(9600);
delay(1000);
Serial.println("DIYables ESP32 WebApp - Web RTC Example");
// Initialize RTC
if (!rtc.begin()) {
Serial.println("RTC module is NOT found");
Serial.flush();
while (1);
}
// Check if RTC lost power and if so, set the time
if (rtc.lostPower()) {
Serial.println("RTC lost power, setting time!");
// When time needs to be set on a new device, or after a power loss, the
// following line sets the RTC to the date & time this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
// This line sets the RTC with an explicit date & time, for example to set
// January 21, 2021 at 3am you would call:
// rtc.adjust(DateTime(2021, 1, 21, 3, 0, 0));
}
// Print initial RTC time
DateTime initialTime = rtc.now();
Serial.print("Initial RTC Time: ");
Serial.print(initialTime.year(), DEC);
Serial.print("/");
Serial.print(initialTime.month(), DEC);
Serial.print("/");
Serial.print(initialTime.day(), DEC);
Serial.print(" (");
Serial.print(daysOfWeek[initialTime.dayOfTheWeek()]);
Serial.print(") ");
if (initialTime.hour() < 10) Serial.print("0");
Serial.print(initialTime.hour(), DEC);
Serial.print(":");
if (initialTime.minute() < 10) Serial.print("0");
Serial.print(initialTime.minute(), DEC);
Serial.print(":");
if (initialTime.second() < 10) Serial.print("0");
Serial.print(initialTime.second(), DEC);
Serial.println();
// Add pages to server
webAppsServer.addApp(&homePage);
webAppsServer.addApp(&webRTCPage);
// Optional: Add 404 page for better user experience
webAppsServer.setNotFoundPage(DIYablesNotFoundPage());
// Set callback for time sync from web
webRTCPage.onTimeSyncFromWeb(onTimeSyncReceived);
// Set callback for time request from web
webRTCPage.onTimeRequestToWeb(onTimeRequested);
// Start the WebApp server
if (!webAppsServer.begin(WIFI_SSID, WIFI_PASSWORD)) {
while (1) {
Serial.println("Failed to connect to WiFi");
delay(1000);
}
}
}
void loop() {
// Handle web server
webAppsServer.loop();
// Send current time to web clients and print to Serial every 1 second
static unsigned long lastUpdate = 0;
if (millis() - lastUpdate >= 1000) {
lastUpdate = millis();
// Get current RTC time
DateTime currentTime = rtc.now();
// Send time to web clients in human readable format
webRTCPage.sendTimeToWeb(currentTime.year(), currentTime.month(),
currentTime.day(), currentTime.hour(),
currentTime.minute(), currentTime.second());
// Print time to Serial Monitor
Serial.print("RTC Time: ");
Serial.print(currentTime.year(), DEC);
Serial.print("/");
Serial.print(currentTime.month(), DEC);
Serial.print("/");
Serial.print(currentTime.day(), DEC);
Serial.print(" (");
Serial.print(daysOfWeek[currentTime.dayOfTheWeek()]);
Serial.print(") ");
if (currentTime.hour() < 10) Serial.print("0");
Serial.print(currentTime.hour(), DEC);
Serial.print(":");
if (currentTime.minute() < 10) Serial.print("0");
Serial.print(currentTime.minute(), DEC);
Serial.print(":");
if (currentTime.second() < 10) Serial.print("0");
Serial.print(currentTime.second(), DEC);
Serial.println();
}
delay(10);
}
// Callback function called when web client sends time sync command
void onTimeSyncReceived(unsigned long unixTimestamp) {
Serial.print("Time sync received: ");
Serial.println(unixTimestamp);
// Convert Unix timestamp to DateTime and set RTC time
DateTime newTime(unixTimestamp);
rtc.adjust(newTime);
Serial.println("ESP32 RTC synchronized!");
}
// Callback function called when web client requests current ESP32 time
void onTimeRequested() {
// Get current RTC time and send to web in human readable format
DateTime currentTime = rtc.now();
webRTCPage.sendTimeToWeb(currentTime.year(), currentTime.month(),
currentTime.day(), currentTime.hour(),
currentTime.minute(), currentTime.second());
}
- Configure as credenciais do WiFi no código atualizando estas linhas:
const char WIFI_SSID[] = "YOUR_WIFI_NETWORK";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
- Clique no botão Upload da Arduino IDE para enviar o código ao Arduino.
- Abra o Serial Monitor na Arduino IDE
- Aguarde a conexão com o WiFi e a impressão das informações do WiFi no Serial Monitor.
- Confira o resultado no Serial Monitor. Ele fica parecido com o abaixo
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
DIYables ESP32 WebApp - Web RTC Example
Initial RTC Time: 2025/8/28 (Thursday) 12:00:08
INFO: Added app /
INFO: Added app /web-rtc
DIYables WebApp Library
Platform: ESP32
Network connected!
IP address: 192.168.0.2
HTTP server started on port 80
Configuring WebSocket server callbacks...
WebSocket server started on port 81
WebSocket URL: ws://192.168.0.2:81
WebSocket server started on port 81
==========================================
DIYables WebApp Ready!
==========================================
📱 Web Interface: http://192.168.0.2
🔗 WebSocket: ws://192.168.0.2:81
📋 Available Applications:
🏠 Home Page: http://192.168.0.2/
🕐 Web RTC: http://192.168.0.2/web-rtc
==========================================
- Se você não vir nada, reinicie a placa ESP32.
Usando a Interface Web
- Abra um navegador no seu computador ou celular conectado à mesma rede WiFi
- Digite no navegador o endereço IP mostrado no Serial Monitor
- Exemplo: http://192.168.1.100

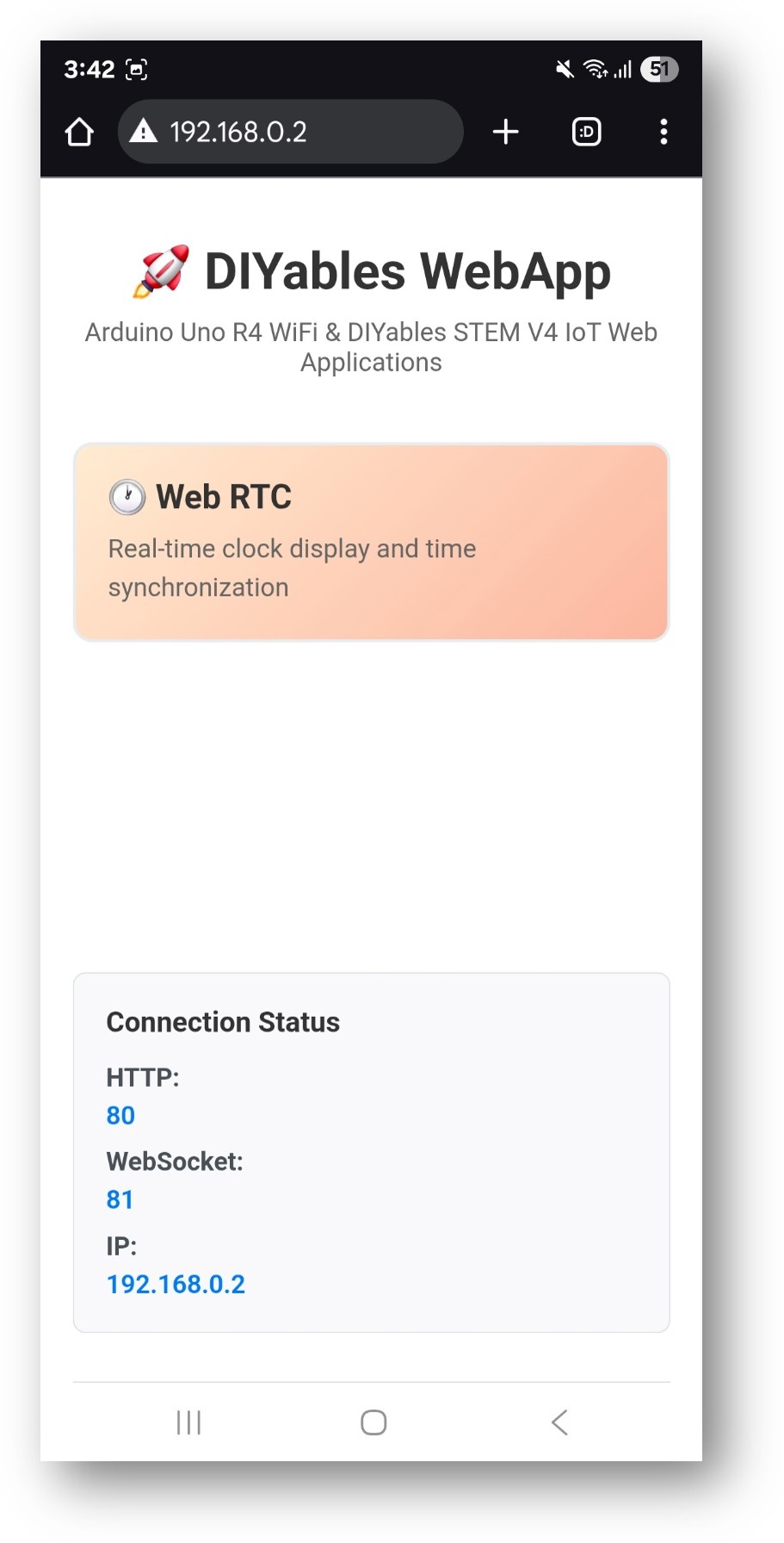

- Você verá a página inicial como na imagem abaixo:

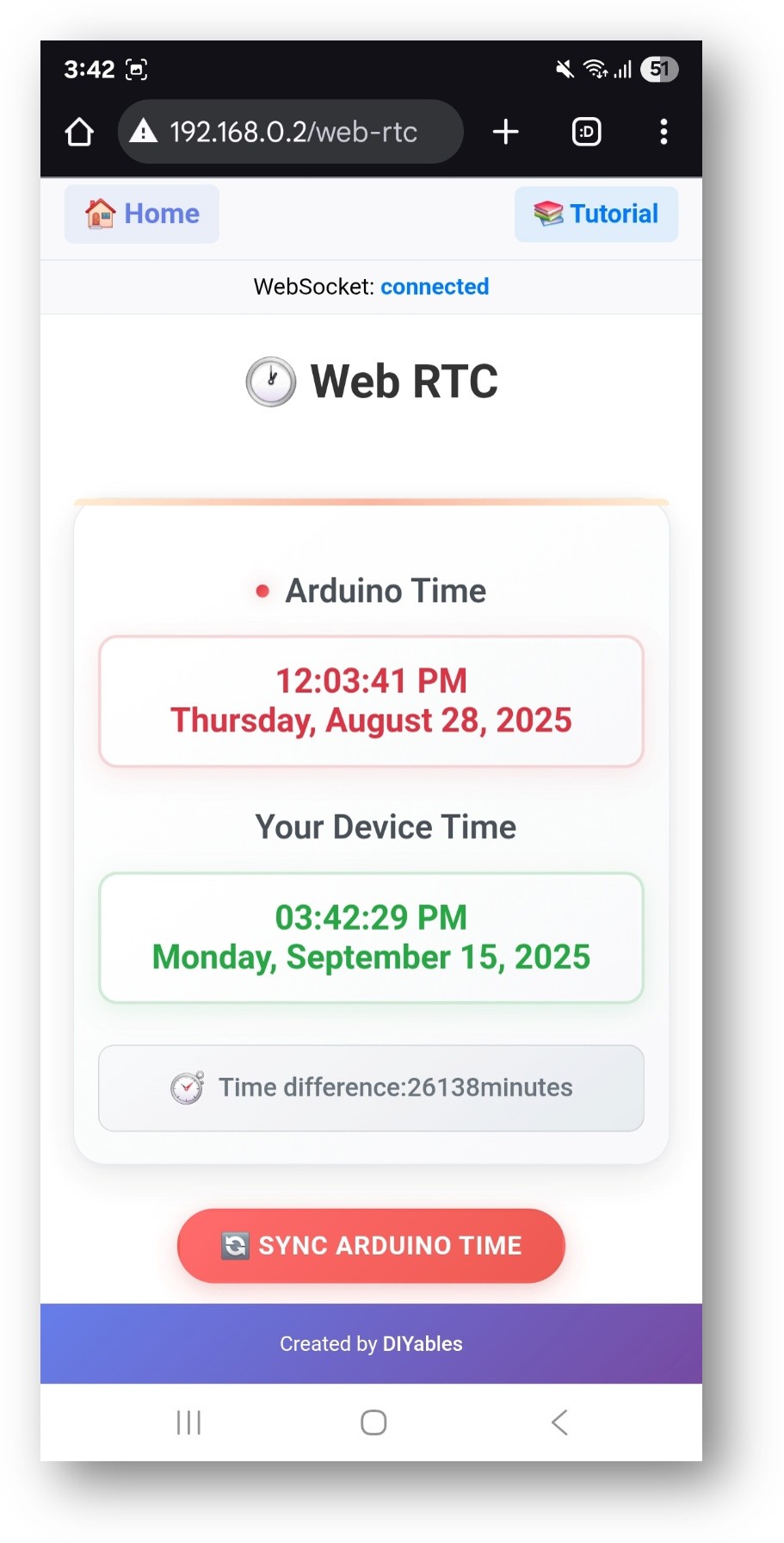

- Clique no link Web RTC e você verá a interface do app Web RTC como abaixo:
- Você também pode acessar a página diretamente pelo endereço IP seguido de /web-rtc. Por exemplo: http://192.168.1.100/web-rtc
- Você verá a interface Web RTC mostrando:
- Arduino Time: horário atual do RTC do Arduino
- Your Device Time: horário atual do seu navegador/dispositivo
- Time Difference: diferença entre os dois horários em minutos
- Sync ESP32 Time Button: clique para sincronizar o horário do ESP32 com o do seu dispositivo
Sincronização de Horário

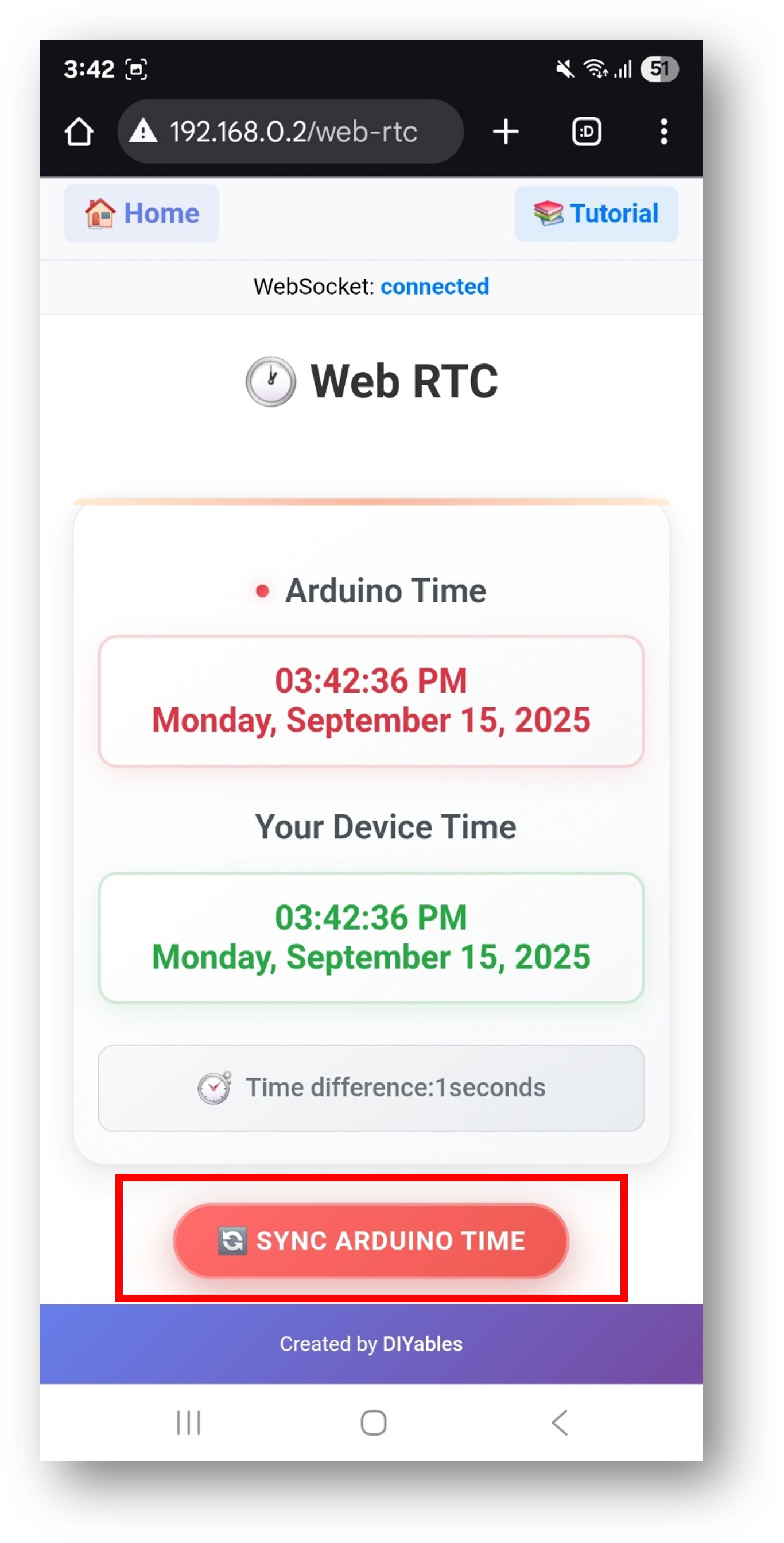

- Clique no botão "Sync ESP32 Time" para sincronizar o RTC do Arduino com o horário local do seu dispositivo
- O processo de sincronização:
- Obtém o horário local atual do seu dispositivo (não o UTC)
- Ajusta o deslocamento de fuso horário para garantir uma sincronização correta do horário local
- Envia o timestamp ao Arduino por WebSocket
- O Arduino atualiza o seu RTC com o horário recebido
- A interface web é atualizada para mostrar o horário sincronizado
Depois da sincronização, a diferença de horário deve ser mínima (geralmente 0-1 minuto)
O ESP32 mantém o horário correto mesmo depois que a interface web é fechada
Explicação do Código
Componentes Principais
#include <DIYablesWebApps.h>
#include <RTClib.h>
// Initialize RTC object and web server
RTC_DS3231 rtc;
DIYablesWebAppServer server;
DIYablesWebRTCPage rtcPage;
// Days of week array for display
char daysOfWeek[7][12] = {
"Sunday", "Monday", "Tuesday", "Wednesday",
"Thursday", "Friday", "Saturday"
};
Função Setup
void setup() {
Serial.begin(9600);
// Initialize DS3231 RTC module
if (!rtc.begin()) {
Serial.println("RTC module is NOT found");
Serial.flush();
while (1);
}
// Check if RTC lost power and set time if needed
if (rtc.lostPower()) {
Serial.println("RTC lost power, setting time!");
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
}
// Setup WiFi connection
server.setupWiFi(WIFI_SSID, WIFI_PASSWORD);
// Add RTC page to server
server.addWebApp(rtcPage);
// Set up callback functions
rtcPage.onTimeSyncFromWeb(onTimeSyncReceived);
rtcPage.onTimeRequestToWeb(onTimeRequested);
// Start the server
server.begin();
}
Funções de Callback
Callback de Sincronização de Horário:
// Called when web interface sends time sync command
void onTimeSyncReceived(unsigned long unixTimestamp) {
Serial.print("Time sync received: ");
Serial.println(unixTimestamp);
// Convert Unix timestamp to DateTime and set RTC time
DateTime newTime(unixTimestamp);
rtc.adjust(newTime);
Serial.println("ESP32 RTC synchronized!");
}
Callback de Solicitação de Horário:
// Called when web interface requests current ESP32 time
void onTimeRequested() {
DateTime currentTime = rtc.now();
// Send current time to web interface
rtcPage.sendTimeToWeb(
currentTime.year(),
currentTime.month(),
currentTime.day(),
currentTime.hour(),
currentTime.minute(),
currentTime.second()
);
}
Loop Principal
void loop() {
server.handleClient();
// Send current time to web clients every 1 second
static unsigned long lastUpdate = 0;
if (millis() - lastUpdate >= 1000) {
lastUpdate = millis();
DateTime currentTime = rtc.now();
// Send time to web clients
rtcPage.sendTimeToWeb(currentTime.year(), currentTime.month(),
currentTime.day(), currentTime.hour(),
currentTime.minute(), currentTime.second());
// Print time to Serial Monitor
Serial.print("RTC Time: ");
Serial.print(currentTime.year(), DEC);
Serial.print("/");
Serial.print(currentTime.month(), DEC);
Serial.print("/");
Serial.print(currentTime.day(), DEC);
Serial.print(" (");
Serial.print(daysOfWeek[currentTime.dayOfTheWeek()]);
Serial.print(") ");
if (currentTime.hour() < 10) Serial.print("0");
Serial.print(currentTime.hour(), DEC);
Serial.print(":");
if (currentTime.minute() < 10) Serial.print("0");
Serial.print(currentTime.minute(), DEC);
Serial.print(":");
if (currentTime.second() < 10) Serial.print("0");
Serial.print(currentTime.second(), DEC);
Serial.println();
}
delay(10);
}
Métodos da API
Métodos da Classe DIYablesWebRTCPage
onTimeSyncFromWeb(callback)
- Define a função de callback que trata a sincronização de horário vinda do navegador
- Parâmetro: void (*callback)(unsigned long unixTimestamp)
- Uso: chamada quando o usuário clica no botão "Sync ESP32 Time"
onTimeRequestToWeb(callback)
- Define a função de callback que trata as solicitações de horário vindas do navegador
- Parâmetro: void (*callback)()
- Uso: chamada quando a interface web solicita o horário atual do ESP32
sendTimeToWeb(year, month, day, hour, minute, second)
- Envia o horário atual do ESP32 para a interface web
- Parâmetros:
- year: ano atual (por exemplo, 2025)
- month: mês atual (1-12)
- day: dia atual do mês (1-31)
- hour: hora atual (0-23)
- minute: minuto atual (0-59)
- second: segundo atual (0-59)
Comunicação WebSocket
Mensagens da Web para o Arduino
- RTC:GET_TIME - solicita o horário atual do ESP32
- RTC:SYNC:[timestamp] - sincroniza o horário do ESP32 com um timestamp Unix
Mensagens do ESP32 para a Web
- DATETIME:YYYY,MM,DD,HH,MM,SS - envia os componentes do horário atual do ESP32
Solução de Problemas
Problemas Comuns
1. Diferença de Várias Horas no Horário
- Problema: o ESP32 mostra um horário com várias horas de diferença do horário do dispositivo
- Causa: normalmente um problema de fuso horário ou RTC não inicializado corretamente
- Solução:
- Clique no botão "Sync ESP32 Time" para sincronizar de novo
- Verifique se o RTC é inicializado corretamente no setup()
- Confirme que a conexão WiFi está estável
- Problema: o módulo RTC não é detectado durante a inicialização
- Causa: módulo DS3231 mal conectado ou com defeito
- Solução:
- Confira a ligação I2C (SDA no GPIO 21, SCL no GPIO 22)
- Verifique as conexões de alimentação (VCC em 3.3V/5V, GND no GND)
- Teste com um I2C scanner para detectar o endereço do módulo
- Tente outro módulo DS3231, se tiver
- Problema: erro ao clicar no botão de sincronizar
- Causa: falha na conexão WebSocket
- Solução:
- Verifique se o endereço IP do ESP32 está correto
- Atualize a página web
- Confirme que o ESP32 está conectado à mesma rede WiFi
- Verifique as configurações do firewall
- Problema: a exibição do horário congela ou não atualiza
- Causa: conexão WebSocket perdida ou RTC parou
- Solução:
- Atualize a página web
- Verifique o status da conexão WebSocket
- Reinicie o ESP32 se o RTC parar de responder
- Problema: a diferença de horário mostra milhares de minutos
- Causa: o RTC não foi acertado corretamente ou desviou muito
- Solução: clique no botão de sincronizar várias vezes e verifique as funções de callback
2. Erro "RTC module is NOT found"
3. Erro "Not connected to Arduino"
3. O Horário Para de Atualizar
4. Grandes Diferenças de Horário (Dias/Meses)
Dicas de Depuração
Ative a Depuração pela Serial:
void onTimeSyncReceived(unsigned long unixTimestamp) {
Serial.print("Time sync received: ");
Serial.println(unixTimestamp);
// ... rest of function
}
void onTimeRequested() {
Serial.println("Time request received from web");
// ... rest of function
}
Verifique a Inicialização do RTC:
void setup() {
// ... other setup code
if (!rtc.begin()) {
Serial.println("RTC module is NOT found");
Serial.println("Check I2C wiring:");
Serial.println("SDA -> GPIO 21");
Serial.println("SCL -> GPIO 22");
Serial.println("VCC -> 3.3V or 5V");
Serial.println("GND -> GND");
while (1);
}
Serial.println("DS3231 RTC initialized successfully");
if (rtc.lostPower()) {
Serial.println("RTC lost power, will set to compile time");
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
}
}
Uso Avançado
Registro de Dados com Timestamps
void logSensorData(float temperature, float humidity) {
DateTime currentTime = rtc.now();
String logEntry = String(currentTime.year()) + "-" +
String(currentTime.month()) + "-" +
String(currentTime.day()) + " " +
String(currentTime.hour()) + ":" +
String(currentTime.minute()) + ":" +
String(currentTime.second()) + " (" +
String(daysOfWeek[currentTime.dayOfTheWeek()]) + ") - " +
"Temp: " + String(temperature) + "°C, " +
"Humidity: " + String(humidity) + "%";
Serial.println(logEntry);
// Save to SD card, send to database, etc.
}
Ações Agendadas
void checkScheduledActions() {
DateTime currentTime = rtc.now();
// Turn on LED every day at 6:00 AM
if (currentTime.hour() == 6 && currentTime.minute() == 0 && currentTime.second() == 0) {
digitalWrite(LED_BUILTIN, HIGH);
Serial.print("Morning LED activated! Time: ");
Serial.print(daysOfWeek[currentTime.dayOfTheWeek()]);
Serial.print(" ");
Serial.print(currentTime.hour());
Serial.print(":");
Serial.println(currentTime.minute());
}
// Turn off LED every day at 10:00 PM
if (currentTime.hour() == 22 && currentTime.minute() == 0 && currentTime.second() == 0) {
digitalWrite(LED_BUILTIN, LOW);
Serial.println("Evening LED deactivated!");
}
}
Integração com Vários Web Apps
// Combine WebRTC with other web apps
server.addWebApp(rtcPage); // Real-time clock
server.addWebApp(monitorPage); // Serial monitor with timestamps
server.addWebApp(plotterPage); // Data plotting with time axis
Aplicações e Casos de Uso
Projetos Educacionais
- Aprendizado de Gerenciamento de Tempo: ensine os alunos sobre RTC, marcação de tempo e sincronização
- Conceitos de Tempo em IoT: demonstre a sincronização de horário em rede em sistemas IoT
- Projetos de Registro de Dados: adicione timestamps às leituras de sensores e aos experimentos
- Sistemas de Agendamento: crie sistemas de automação e controle baseados em horário
Aplicações no Mundo Real
- Automação Residencial: agende luzes, irrigação ou outros dispositivos
- Aquisição de Dados: marque as leituras de sensores com horário para análise
- Registro de Eventos: registre quando eventos específicos ocorrem, com horário preciso
- Monitoramento Remoto: verifique remotamente o status do dispositivo e os horários da última atualização
Benefícios para o Ensino de STEM
- Conceitos de Fuso Horário: entenda a diferença entre horário local e UTC e como tratar fusos horários
- Comunicação em Rede: aprenda a comunicação WebSocket e as atualizações em tempo real
- Integração de Hardware: combine interfaces web com a funcionalidade de RTC em hardware
- Resolução de Problemas: depure problemas de horário e de sincronização
Especificações Técnicas
Uso de Memória
- Memória Flash: ~8KB para a funcionalidade WebRTC
- SRAM: ~2KB durante a operação
- Buffer WebSocket: ~1KB para o tratamento de mensagens
Características de Desempenho
- Frequência de Atualização: atualizações em tempo real via WebSocket
- Precisão da Sincronização: normalmente dentro de 1-2 segundos
- Sobrecarga de Rede: ~50 bytes por mensagem de atualização de horário
- Tempo de Resposta: <100ms para as operações de sincronização de horário
Compatibilidade
- Placas ESP32: ESP32, ESP32 Web Apps
- Navegadores: todos os navegadores modernos com suporte a WebSocket
- Dispositivos: computadores, tablets e celulares
- Redes: redes WiFi com acesso à internet
Tutorial em Vídeo
O vídeo de demonstração abaixo usa o código abaixo:
/*
* Este código de ESP32 foi desenvolvido por pt.newbiely.com
* Este código de ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp32/diyables-esp32-web-apps-web-rtc
*/
/**
* @file SmartPillReminder_ESP32.ino
* @brief IoT Medication Reminder System using ESP32 and an external I2C DS3231 RTC module.
* * This firmware integrates an asynchronous Web Server for RTC synchronization,
* a MAX7219 8x32 LED Matrix driven via SPI, and a discrete GPIO active buzzer peripheral.
* Memory safety is enforced via static char buffer allocation to prevent runtime heap corruption.
* * Hardware Connections:
* - DS3231 SDA -> ESP32 GPIO 21 (Default I2C SDA pin)
* - DS3231 SCL -> ESP32 GPIO 22 (Default I2C SCL pin)
* - MAX7219 VCC -> 5V
* - MAX7219 GND -> GND
* - MAX7219 DIN -> ESP32 MOSI (Default GPIO 23)
* - MAX7219 CLK -> ESP32 SCK (Default GPIO 18)
* - MAX7219 CS -> GPIO 25 (Configured SPI Chip Select pin)
* - Active Buzzer -> GPIO 15 (Configured Digital Output pin)
*/
#include <DIYables_ESP32_Platform.h>
#include <DIYablesWebApps.h>
#include <RTClib.h>
#include <MD_Parola.h>
#include <MD_MAX72xx.h>
// --- PERIPHERAL INSTANTIATION ---
RTC_DS3231 rtc;
// --- NETWORK CONFIGURATION ---
const char WIFI_SSID[] = "YOUR_WIFI_SSID";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
// --- WEB SERVER ROUTING ENGINE ---
ESP32ServerFactory serverFactory;
DIYablesWebAppServer webAppsServer(serverFactory, 80, 81);
DIYablesHomePage homePage;
DIYablesWebRTCPage webRTCPage;
// --- DISPLAY SUBSYSTEM CONFIGURATION ---
#define HARDWARE_TYPE MD_MAX72XX::FC16_HW // Hardware register layout variant for physical modules
#define MAX_DEVICES 4 // Number of cascaded 8x8 matrix blocks
#define CS_PIN 25 // SPI Chip Select active-low hardware pin
MD_Parola ledMatrix = MD_Parola(HARDWARE_TYPE, CS_PIN, MAX_DEVICES);
// --- ALARM SUBSYSTEM ARCHITECTURE ---
const int BUZZER_PIN = 15;
bool isAlarming = false; // State flag to prevent redundant re-initialization of display buffers
typedef struct {
int hour;
int minute;
} AlarmTime;
// Scheduled alarm arrays for validation
const int TOTAL_ALARMS = 3;
AlarmTime medicationAlarms[TOTAL_ALARMS] = {
{9, 9}, // Slot 1
{9, 11}, // Slot 2
{9, 12} // Slot 3
};
// Fixed-size static allocation to prevent dangling pointers during stack deallocation
char AlertMsg[50] = "";
char daysOfWeek[7][12] = {
"Sunday", "Monday", "Tuesday", "Wednesday", "Thursday", "Friday", "Saturday"
};
// --- CALLBACK FUNCTION PROTOTYPES ---
void onTimeSyncReceived(unsigned long unixTimestamp);
void onTimeRequested();
/**
* @brief Hardware initialization routine.
*/
void setup() {
Serial.begin(115200); // Updated to match default ESP32 bootloader speed to eliminate garbage text
delay(1000);
// Configure GPIO peripherals
pinMode(BUZZER_PIN, OUTPUT);
digitalWrite(BUZZER_PIN, LOW);
// Initialize SPI-driven LED Matrix
ledMatrix.begin();
ledMatrix.setIntensity(8); // Brightness optimization register value to prevent camera sensor overexposure
ledMatrix.displayClear();
// Set initial boot token into display queue
ledMatrix.displayText("Medicine Reminder System READY", PA_LEFT, 60, 2000, PA_SCROLL_LEFT, PA_SCROLL_LEFT);
Serial.println("[SYS] Starting firmware initialization pipeline...");
// Initialize I2C clock communication bus
if (!rtc.begin()) {
Serial.println("[ERR] Fatal: DS3231 hardware module not detected on I2C bus.");
Serial.flush();
while (1);
}
// Verify internal register state; apply fallback parameters if compile parameters mismatch
if (rtc.lostPower()) {
Serial.println("[RTC] Power down event detected. Aligning internal clock parameters to compile time.");
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
}
// Construct Web App HTTP server routing layers
webAppsServer.addApp(&homePage);
webAppsServer.addApp(&webRTCPage);
webAppsServer.setNotFoundPage(DIYablesNotFoundPage());
// Attach synchronization service event hooks
webRTCPage.onTimeSyncFromWeb(onTimeSyncReceived);
webRTCPage.onTimeRequestToWeb(onTimeRequested);
// Initialize network link layer socket connection
if (!webAppsServer.begin(WIFI_SSID, WIFI_PASSWORD)) {
while (1) {
Serial.println("[NET] Fatal: Network connection timed out.");
delay(1000);
}
}
Serial.print("[NET] Infrastructure active. Resource path accessible via: http://");
Serial.println(WiFi.localIP());
}
/**
* @brief Infinite loop processing task pipelines.
*/
void loop() {
// Service inbound network sockets and data frame handshakes
webAppsServer.loop();
// Non-blocking shift engine: Calculates next step pixel translations on every pass
if (ledMatrix.displayAnimate()) {
ledMatrix.displayReset();
}
// Time-sliced task execution block running at a strict 1000ms polling interval
static unsigned long lastUpdate = 0;
if (millis() - lastUpdate >= 1000) {
lastUpdate = millis();
// Query immediate system states from the DS3231 tracking registers
DateTime currentTime = rtc.now();
int currentH = currentTime.hour();
int currentM = currentTime.minute();
int currentS = currentTime.second();
// Output status parameters to local tracking stream
Serial.print("[LOG] Time Status: ");
Serial.print(currentH); Serial.print(":");
Serial.print(currentM); Serial.print(":");
Serial.println(currentS);
// SEQUENTIAL SEARCH SCAN ACROSS ACTIVE ALARM VECTORS
for (int i = 0; i < TOTAL_ALARMS; i++) {
if (currentH == medicationAlarms[i].hour &&
currentM == medicationAlarms[i].minute &&
currentS == 0) {
// Conditional block protecting display memory boundaries from re-entrant override bugs
if (!isAlarming) {
isAlarming = true;
// Print safe formatted characters straight to locked char index slots
// %02d ensures leading zeros are preserved flawlessly (e.g. [23:43])
sprintf(AlertMsg, "TAKE MEDICATION ! [%02d:%02d] ", currentH, currentM);
ledMatrix.displayClear();
// Link structural char reference space to the active render queue
ledMatrix.displayText(AlertMsg, PA_LEFT, 60, 0, PA_SCROLL_LEFT, PA_SCROLL_LEFT);
Serial.print("[ALARM] Trigger event confirmed at slot ID: ");
Serial.println(i + 1);
}
}
}
// Auto-timeout block: Clears active alert metrics after 20 elapsed seconds
if (currentS >= 20 && isAlarming) {
isAlarming = false;
ledMatrix.displayClear();
ledMatrix.displayText("Medicine Reminder System With WEB RTC", PA_LEFT, 60, 0, PA_SCROLL_LEFT, PA_SCROLL_LEFT);
Serial.println("[ALARM] Trigger window expired. Display registers reset to default state.");
}
// Synchronize network clock states with browser clients (Executed at bottom to shield SPI lines)
webRTCPage.sendTimeToWeb(currentTime.year(), currentTime.month(),
currentTime.day(), currentH, currentM, currentS);
}
// Asynchronous Active Buzzer Duty Cycle Control (50% duty cycle, 1Hz rate square-wave generator)
if (isAlarming) {
static unsigned long lastBuzzerToggle = 0;
if (millis() - lastBuzzerToggle >= 500) {
lastBuzzerToggle = millis();
digitalWrite(BUZZER_PIN, !digitalRead(BUZZER_PIN)); // Invert state logic
}
} else {
digitalWrite(BUZZER_PIN, LOW); // Enforce noise suppression when system state is idle
}
delay(10); // System cycle stabilizer trashing delay
}
/**
* @brief Processes epoch update queries coming down from external browser UI sync commands.
* @param unixTimestamp Incoming epoch time tracking token.
*/
void onTimeSyncReceived(unsigned long unixTimestamp) {
Serial.print("[NET] Inbound synchronization frame detected: ");
Serial.println(unixTimestamp);
DateTime newTime(unixTimestamp);
rtc.adjust(newTime); // Write updated parameters straight to external RTC register cells
Serial.println("[RTC] External DS3231 synchronization routine complete.");
}
/**
* @brief Processes outbound interface frame payload requests from polling web hosts.
*/
void onTimeRequested() {
DateTime currentTime = rtc.now();
webRTCPage.sendTimeToWeb(currentTime.year(), currentTime.month(),
currentTime.day(), currentTime.hour(),
currentTime.minute(), currentTime.second());
}
Resumo
O exemplo WebRTC mostra como:
- Criar uma interface web de relógio de tempo real
- Sincronizar o RTC do ESP32 com o horário do navegador
- Exibir as informações de horário em um formato fácil de entender
- Monitorar as diferenças de horário e o status da conexão
- Integrar a função de horário com outros aplicativos web
- Criar projetos educacionais de IoT com recursos de gerenciamento de tempo
Este exemplo é ideal para projetos que exigem marcação de tempo precisa, registro de dados com timestamps, automação agendada e demonstrações educacionais de conceitos de sincronização de horário em sistemas IoT.
