Servidor WebSocket no ESP32 - Tutorial de Comunicação em Tempo Real
Exemplo WebServerWithWebSocket - Comunicação em Tempo Real
Visão Geral
Este exemplo mostra como criar um servidor web avançado com várias páginas e comunicação WebSocket em tempo real no ESP32, permitindo a troca bidirecional de dados entre o navegador e o ESP32.
Recursos
- Comunicação WebSocket em tempo real para mensagens bidirecionais instantâneas
- Comandos simples baseados em string (ping, hello, time, led on/off)
- Controle de LED por comandos WebSocket
- Servidor HTTP integrado que serve a interface de teste do WebSocket
- Função de eco para testar a transmissão de mensagens
- Monitoramento do status da conexão com reconexão automática
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables ESP32 S3 Starter Kit (ESP32 S3 included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Instalação da Biblioteca
Siga estas instruções passo a passo:
- Se esta é a sua primeira vez usando o ESP32, consulte o tutorial sobre como configurar o ambiente do ESP32 no Arduino IDE.
- Conecte a placa ESP32 ao seu computador com um cabo USB.
- Abra o Arduino IDE no seu computador.
- Selecione a placa ESP32 apropriada (por exemplo, ESP32) e a porta COM.
- Abra o Library Manager clicando no ícone Library Manager no lado esquerdo do Arduino IDE.
- Pesquise por Web Server for ESP32 e encontre a mWebSockets da DIYables.
- Clique no botão Install para adicionar a biblioteca mWebSockets.
Exemplo de WebSocket
- No Arduino IDE, vá em File Examples Web Server for ESP32 WebServerWithWebSocket para abrir o código do exemplo
Estrutura do Código
O projeto é composto por dois arquivos principais:
- websocket_html.h:
Contém o código HTML, CSS e JavaScript da interface web. Esse arquivo define a interface de usuário para interagir com o ESP32 via WebSocket, incluindo botões para enviar comandos, um registro de mensagens e indicadores do status da conexão.
- WebServerWithWebSocket.ino:
Implementa a lógica principal do servidor no ESP32. Esse arquivo configura os servidores HTTP e WebSocket, gerencia a conectividade WiFi, processa as mensagens WebSocket recebidas e controla o hardware (como o LED integrado) com base nos comandos recebidos.
Conexão do Circuito
Não são necessários componentes externos - este exemplo usa o LED integrado no pino 13.
Comunicação WebSocket
Detalhes da Conexão
- Porta do Servidor Web: 80 (HTTP)
- Porta do WebSocket: 81 (WebSocket)
- Protocolo: WebSocket compatível com a RFC 6455
Tipos de Mensagem
A implementação real usa comandos simples em string:
- Ping: "ping" → Resposta: "pong"
- Saudação: "hello" → Resposta: "Hello from ESP32!"
- Tempo ligado: "time" → Resposta: "Uptime: X seconds"
- Controle do LED: "led on" / "led off" → Resposta: "LED ON" / "LED OFF"
- Eco: Qualquer outro texto → Resposta: "Echo: [your message]"
Instruções de Configuração
1. Configuração da Rede
Edite as credenciais de WiFi diretamente no arquivo WebServerWithWebSocket.ino:
const char WIFI_SSID[] = "YOUR_WIFI_SSID";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
2. Faça o Upload do Código e Monitore a Saída
- Conecte o ESP32 ao seu computador
- Selecione a placa e a porta corretas no Arduino IDE
- Faça o upload do sketch WebServerWithWebSocket.ino
- Abra o Serial Monitor (9600 baud)
- Aguarde a conexão WiFi
- Anote os endereços dos servidores HTTP e WebSocket
- Se você não vir o endereço IP no Serial Monitor, pressione o botão de reset na placa ESP32

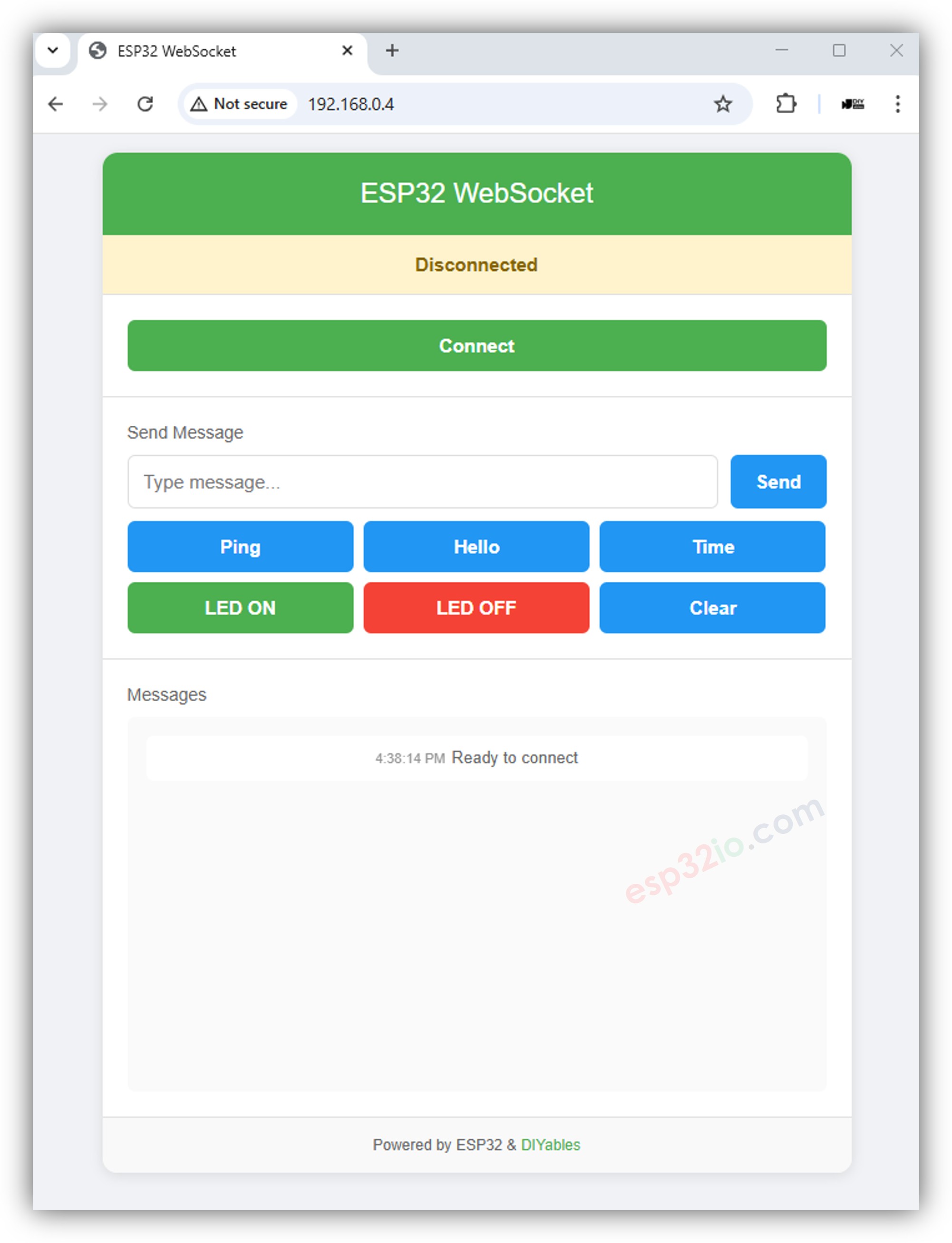

- Abra um navegador e digite o endereço IP do ESP32 na barra de endereços (por exemplo, http://192.168.x.x/). Você verá a interface web como a abaixo:
- Clique no botão "Connect" para conectar a página web ao ESP32 via WebSocket.

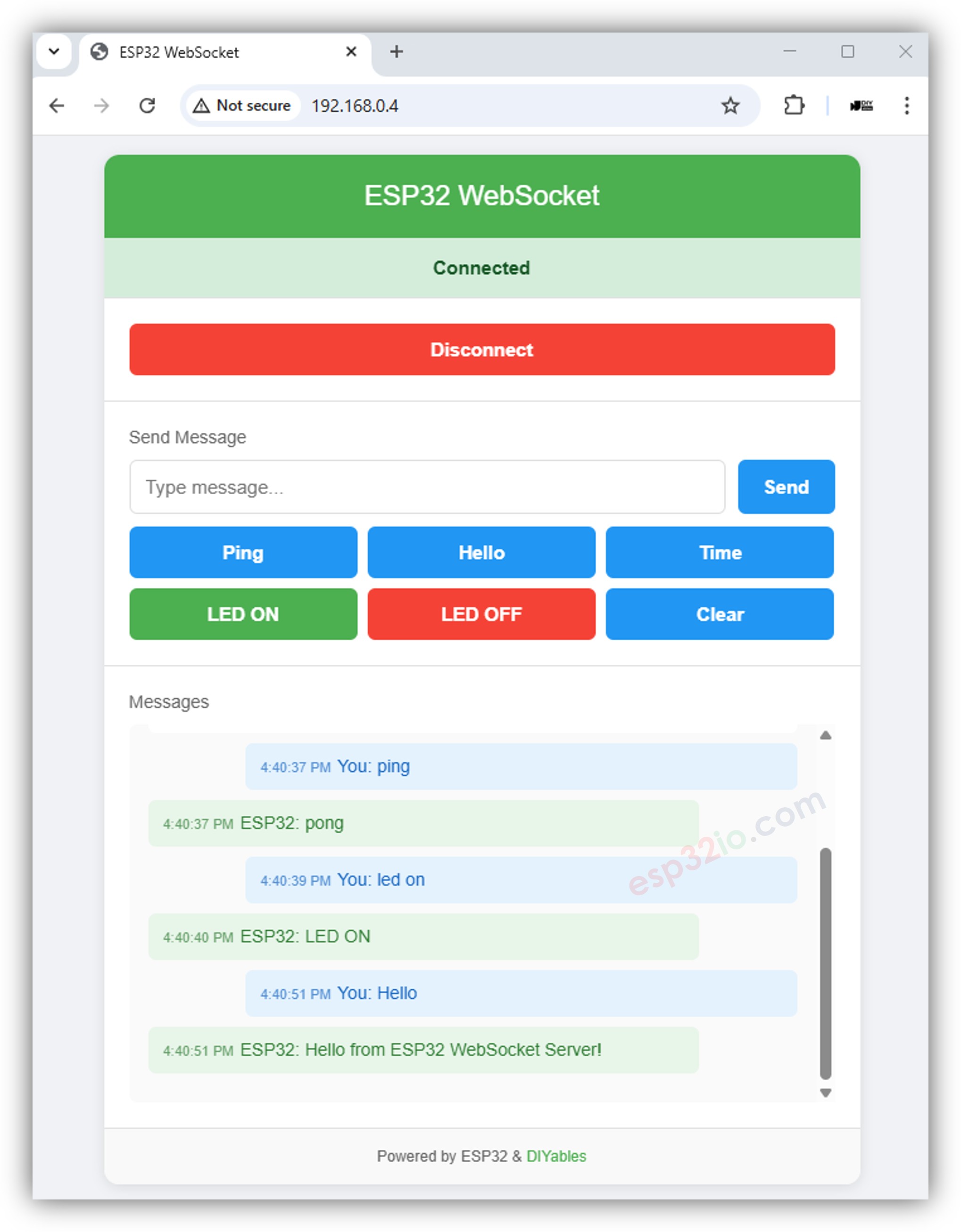

- Quando o status da conexão mostrar "Connected", clique em cada botão, um por um, para testar a comunicação bidirecional entre a interface web e o ESP32 via WebSocket. O resultado será como abaixo:
Recursos da Interface Web
A interface HTML (do arquivo websocket_html.h) oferece:
- Gerenciamento da conexão WebSocket com botões de conectar/desconectar
- Botões de comando simples para ping, hello, time e LED ligado/desligado
- Campo de entrada de mensagem para enviar comandos personalizados
- Histórico de mensagens em tempo real mostrando as mensagens enviadas e recebidas
- Indicador de status da conexão mostrando o estado do WebSocket
Explicação do Código
Configuração do Servidor WebSocket
#include <DIYables_ESP32_WebServer.h>
#include "websocket_html.h"
// LED configuration
#define LED_PIN 2 // ESP32 built-in LED pin
// Server configuration
WiFiServer httpServer(80);
constexpr uint16_t wsPort = 81;
WebSocketServer wss{wsPort};
void setup() {
Serial.begin(9600);
delay(1000);
// Initialize built-in LED
pinMode(LED_PIN, OUTPUT);
digitalWrite(LED_PIN, LOW);
// Connect to WiFi manually
Serial.print("Connecting to ");
Serial.println(WIFI_SSID);
WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
// Start HTTP server
httpServer.begin();
// Configure WebSocket server with lambda handlers
wss.onConnection([](WebSocket &ws) {
Serial.println("New WebSocket connection");
// Set up message handler
ws.onMessage([](WebSocket &ws, const WebSocket::DataType dataType, const char *message, uint16_t length) {
handleWebSocketMessage(ws, message, length);
});
// Send welcome message
const char welcome[] = "Connected to ESP32!";
ws.send(WebSocket::DataType::TEXT, welcome, strlen(welcome));
});
// Start WebSocket server
wss.begin();
}
Tratamento de Mensagens WebSocket
void handleWebSocketMessage(WebSocket &ws, const char *message, uint16_t length) {
Serial.print("[WebSocket] Received (");
Serial.print(length);
Serial.print(" bytes): ");
Serial.println(message);
String msgStr = String(message);
String response = "";
// Command processing with simple string matching
if (msgStr.equalsIgnoreCase("ping")) {
response = "pong";
}
else if (msgStr.equalsIgnoreCase("hello")) {
response = "Hello from ESP32!";
}
else if (msgStr.equalsIgnoreCase("time")) {
response = "Uptime: " + String(millis()/1000) + " seconds";
}
else if (msgStr.equalsIgnoreCase("led on")) {
digitalWrite(LED_PIN, HIGH);
response = "LED ON";
}
else if (msgStr.equalsIgnoreCase("led off")) {
digitalWrite(LED_PIN, LOW);
response = "LED OFF";
}
else {
response = "Echo: " + msgStr;
}
// Send response
ws.send(WebSocket::DataType::TEXT, response.c_str(), response.length());
}
Loop Principal com Processamento do WebSocket
void loop() {
// Handle HTTP requests
WiFiClient httpClient = httpServer.available();
if (httpClient) {
handleHTTPClient(httpClient);
}
// Handle WebSocket connections
wss.listen();
delay(10);
}
// HTTP request handler
void handleHTTPClient(WiFiClient client) {
String request = "";
// Read HTTP request
while (client.connected() && client.available()) {
String line = client.readStringUntil('\n');
if (line == "\r") break;
if (request.length() == 0) request = line;
}
// Serve web page or 404
if (request.indexOf("GET / HTTP") >= 0) {
client.println("HTTP/1.1 200 OK");
client.println("Content-Type: text/html");
client.println("Connection: close");
client.println();
client.print(htmlPage);
} else {
client.println("HTTP/1.1 404 Not Found");
client.println("Connection: close");
client.println();
}
client.stop();
}
Cliente WebSocket em JavaScript
Gerenciamento da Conexão
let websocket;
let isConnected = false;
function initWebSocket() {
const wsUrl = `ws://${window.location.hostname}:81/`;
websocket = new WebSocket(wsUrl);
websocket.onopen = function(event) {
console.log('WebSocket connected');
isConnected = true;
updateConnectionStatus('Connected');
};
websocket.onmessage = function(event) {
handleWebSocketMessage(JSON.parse(event.data));
};
websocket.onclose = function(event) {
console.log('WebSocket disconnected');
isConnected = false;
updateConnectionStatus('Disconnected');
// Auto-reconnect after 3 seconds
setTimeout(initWebSocket, 3000);
};
websocket.onerror = function(error) {
console.error('WebSocket error:', error);
updateConnectionStatus('Error');
};
}
Tratamento de Mensagens
function handleWebSocketMessage(event) {
const message = event.data;
console.log('Received:', message);
// Handle simple string responses (matching actual implementation)
if (message === 'pong') {
console.log('Ping response received');
addMessageToHistory('Received: pong');
} else if (message.startsWith('Hello from ESP32')) {
addMessageToHistory('Received: ' + message);
} else if (message.startsWith('Uptime:')) {
updateUptimeDisplay(message);
addMessageToHistory('Received: ' + message);
} else if (message === 'LED ON' || message === 'LED OFF') {
updateLedStatus(message);
addMessageToHistory('Received: ' + message);
} else if (message.startsWith('Echo:')) {
addMessageToHistory('Received: ' + message);
} else {
addMessageToHistory('Received: ' + message);
}
}
Enviando Comandos
// Simple string-based command sending (matching actual implementation)
function sendCommand(command) {
if (isConnected) {
websocket.send(command);
addMessageToHistory('Sent: ' + command);
} else {
alert('WebSocket not connected!');
}
}
function controlLED(action) {
if (action === 'on') {
sendCommand('led on');
} else if (action === 'off') {
sendCommand('led off');
}
}
function sendPing() {
sendCommand('ping');
}
function sendHello() {
sendCommand('hello');
}
function getUptime() {
sendCommand('time');
}
Recursos da Interface HTML
Interface de Teste do WebSocket
A página HTML incluída oferece uma interface completa de teste do WebSocket:
- Controles de conexão com a função de conectar/desconectar
- Botões de comando rápido para os comandos comuns (ping, hello, time, controle do LED)
- Campo de entrada de mensagem para enviar comandos de texto personalizados
- Registro de mensagens em tempo real mostrando toda a comunicação
- Exibição do status da conexão com indicadores visuais
Funções JavaScript Integradas
A interface HTML inclui funções JavaScript que correspondem à estrutura de comandos do ESP32:
// Send simple string commands to ESP32
function sendQuick(msg) {
if (connected && ws) {
ws.send(msg);
addMsg('You: ' + msg, 'sent');
} else {
addMsg('Not connected!');
}
}
// Handle WebSocket events
ws.onmessage = function(event) {
console.log('WebSocket message received:', event.data);
addMsg('ESP32: ' + event.data, 'received');
};
Observações sobre a Implementação
Arquitetura Simplificada
A implementação real usa uma abordagem básica:
- Servidores separados: WiFiServer para HTTP e WebSocketServer para WebSocket
- Conexão WiFi manual: Configuração padrão com WiFi.begin(), sem gerenciamento de servidor integrado
- Mensagens baseadas em string: Comandos simples em string em vez de protocolos JSON
- Tratadores lambda: Os tratadores de eventos do WebSocket são definidos como funções lambda inline
- Serviço HTML básico: Envio direto do conteúdo HTML do arquivo de cabeçalho com client.print()
Limitações da Implementação Atual
- Sem streaming de dados de sensores (como mostrado nos exemplos da documentação)
- Sem análise de mensagens JSON
- Sem transmissão (broadcast) para vários clientes
- Sem gerenciamento de conexão além do conectar/desconectar básico
- Sem sistema de heartbeat ou keepalive
- Sem fila de mensagens nem recursos de confiabilidade
Comandos Disponíveis
Os comandos que funcionam na implementação real:
- ping → pong
- hello → Hello from ESP32!
- time → Uptime: X seconds
- led on → LED ON (liga o LED_PIN)
- led off → LED OFF (desliga o LED_PIN)
- Qualquer outro texto → Echo: [your message]
Solução de Problemas
Problemas Comuns
Falha na Conexão WebSocket
- Verifique se a porta do WebSocket (81) está acessível
- Confirme que as configurações do firewall não bloqueiam a porta 81
- Use as ferramentas de desenvolvedor do navegador para verificar erros do WebSocket
- Confirme que o endereço IP do ESP32 está correto
Mensagens Não Recebidas
- Verifique no Serial Monitor os eventos do WebSocket e o recebimento de mensagens
- Confirme que as strings de comando coincidem exatamente (sem diferenciar maiúsculas de minúsculas)
- Teste primeiro com comandos simples, como "ping"
LED Não Responde
- Confirme que o LED_PIN está definido corretamente para a sua placa ESP32 (normalmente GPIO 2)
- Verifique no Serial Monitor as mensagens de processamento de comandos
- Confirme que os comandos "led on" e "led off" são enviados exatamente assim
Comandos de Depuração
Use estes comandos para testar a funcionalidade do WebSocket:
- ping - Teste simples de conectividade
- hello - Teste de resposta de saudação
- time - Teste do tempo ligado do ESP32
- led on / led off - Teste de controle de hardware
- Qualquer outro texto será devolvido como eco para testar a comunicação
Aplicações no Mundo Real
Controle IoT Básico
A implementação simples atual é adequada para:
- Controle remoto de LED para indicação básica do status de um dispositivo
- Sistemas simples de comando/resposta para interação com dispositivos
- Teste de conectividade WebSocket para fins de desenvolvimento
- Demonstrações básicas de comunicação em tempo real
Possíveis Melhorias
Para ampliar este exemplo para uso em produção, considere adicionar:
- Análise de mensagens JSON para dados estruturados
- Recursos de streaming de dados de sensores
- Gerenciamento de conexões de vários clientes
- Recursos de autenticação e segurança
- Tratamento de erros e lógica de reconexão
Próximos Passos
- Adicione a análise de mensagens JSON usando a biblioteca ArduinoJson
- Integre sensores reais (temperatura, umidade, etc.)
- Implemente a transmissão (broadcast) para vários clientes WebSocket
- Adicione autenticação para acesso seguro
- Crie interfaces de aplicativos móveis usando conexões WebSocket
