ESP32 - Botão - LED

Este tutorial ensina você a usar o ESP32 para controlar um LED com base no estado de pressionamento de um botão. Em detalhes:

Se o botão estiver sendo pressionado, o ESP32 acende o LED
Se o botão NÃO estiver sendo pressionado, o ESP32 apaga o LED

Também temos outro tutorial: ESP32 - Botão Alterna o LED, que alterna o estado do LED entre ON e OFF quando o botão é pressionado.

Hardware Necessário

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables ESP32 S3 Starter Kit (ESP32 S3 included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.

Sobre o LED e o Botão

Temos tutoriais específicos sobre o LED e o botão. Cada tutorial contém informações detalhadas e instruções passo a passo sobre a pinagem do hardware, o princípio de funcionamento, a ligação ao ESP32, o código do ESP32... Saiba mais sobre eles nos links a seguir:

Diagrama de Ligação entre o ESP32, o LED e o Botão

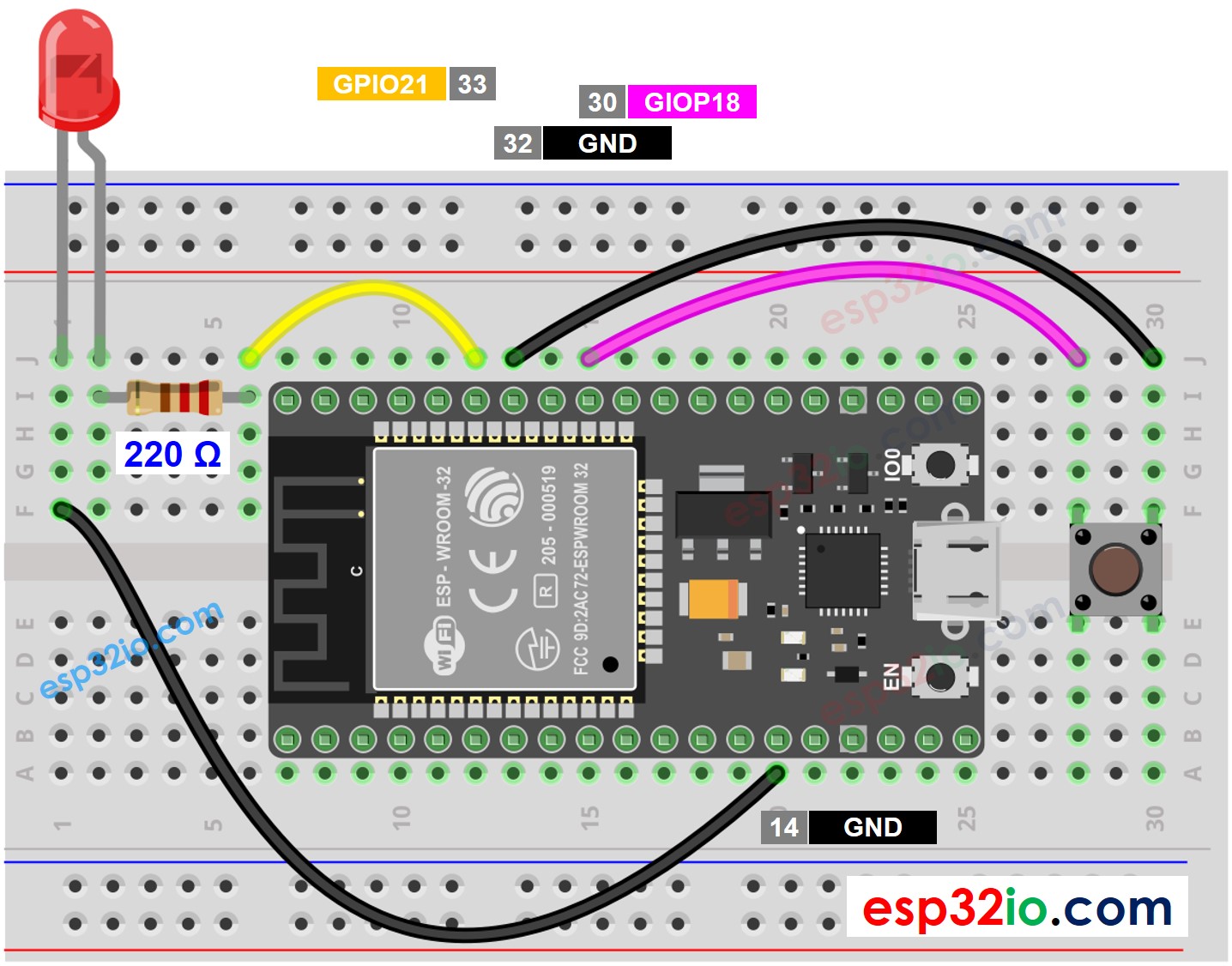

Diagrama de Ligação do Botão e LED com ESP32

This image is created using Fritzing. Click to enlarge image

Se você não sabe como alimentar o ESP32 e outros componentes, veja as instruções no tutorial a seguir: Como alimentar o ESP32.

Código ESP32

/* * Este código de ESP32 foi desenvolvido por pt.newbiely.com * Este código de ESP32 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp32/esp32-button-led */ #define BUTTON_PIN 18 // ESP32 pin GPIO18, which connected to button #define LED_PIN 21 // ESP32 pin GPIO21, which connected to led // variables will change: int button_state = 0; // variable for reading the button status void setup() { // initialize the LED pin as an output: pinMode(LED_PIN, OUTPUT); // initialize the button pin as an pull-up input: // the pull-up input pin will be HIGH when the button is open and LOW when the button is pressed. pinMode(BUTTON_PIN, INPUT_PULLUP); } void loop() { // read the state of the button value: button_state = digitalRead(BUTTON_PIN); // control LED according to the state of button if (button_state == LOW) // if button is pressed digitalWrite(LED_PIN, HIGH); // turn on LED else // otherwise, button is not pressing digitalWrite(LED_PIN, LOW); // turn off LED }

Passos Rápidos

Se esta é a primeira vez que você usa o ESP32, veja como configurar o ambiente para o ESP32 no Arduino IDE.
Faça a ligação como na imagem acima.
Conecte a placa ESP32 ao seu PC por um cabo USB Type-C
Abra o Arduino IDE no seu PC.
Selecione a placa ESP32 correta (por exemplo, ESP32 Dev Module) e a porta COM.
Copie o código acima e cole-o no Arduino IDE.
Compile e faça upload do código para a placa ESP32 clicando no botão Upload no Arduino IDE

Pressione e mantenha o botão pressionado por alguns segundos
Veja a mudança no estado do LED

Explicação do Código Linha por Linha

O código ESP32 acima contém explicações linha por linha. Por favor, leia os comentários no código!

Vídeo

Referências da Linguagem

Tutoriais Relacionados

※ NOSSAS MENSAGENS

Fique à vontade para compartilhar o link deste tutorial. Porém, por favor, não use nosso conteúdo em outros sites. Investimos muito esforço e tempo para criar este conteúdo, por favor respeite nosso trabalho!

1	×	38-pin ESP32 ESP-WROOM-32 Dev Module - Narrow
1	×	(Alternativa) 38-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativa) 30-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativa) ESP32 Uno-form board
1	×	(Alternativa) ESP32 S3 Uno-form board
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Botão para Protoboard com Capa
1	×	Kit de Botões para Protoboard
1	×	Botão de Pressão para Painel
1	×	Módulo de Botão
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	(Alternativa) Button and LED Kit
1	×	220Ω Resistor
1	×	Protoboard
1	×	Fios Jumper
1	×	(Opcional) Conector de Alimentação DC
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP32
1	×	(Recomendado) Breakout Expansion Board for ESP32
1	×	(Recomendado) Divisor de Alimentação para ESP32
