ESP32 - LED - Fade
Este tutorial ensina como usar:
- ESP32 faz fade no LED usando a função delay()
- ESP32 faz fade no LED usando a função millis()
- ESP32 faz fade no LED usando a biblioteca ezLED
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables ESP32 S3 Starter Kit (ESP32 S3 included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.
Sobre o LED
Pinagem do LED
O LED possui dois pinos:
- Pino Cátodo(-): conecte este pino ao GND (0V)
- Pino Ânodo(+): é usado para controlar o estado do LED

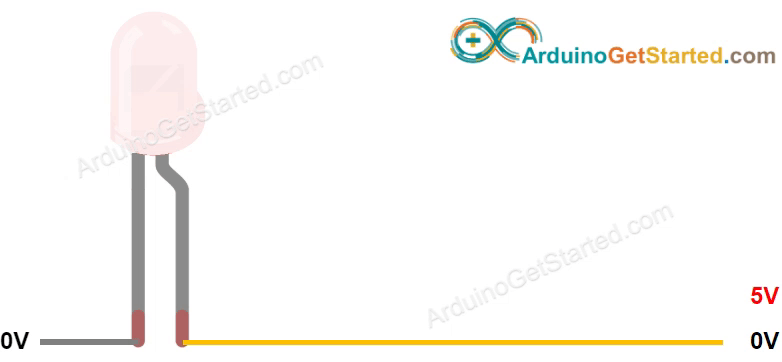

Como o LED Funciona
Depois de conectar o cátodo(-) ao GND:
- Se conectarmos o GND ao ânodo(+), o LED fica APAGADO.
- Se conectarmos o VCC ao ânodo(+), o LED fica ACESO.
- Se gerarmos um sinal PWM no pino ânodo(+), o brilho do LED é proporcional ao ciclo de trabalho (duty cycle) do PWM. O ciclo de trabalho do PWM varia de 0 a 255. Quanto maior o ciclo de trabalho do PWM, mais brilhante fica o LED.
- Se o valor do PWM for 0, é equivalente ao GND ⇒ o LED fica APAGADO
- Se o valor do PWM for 255, é equivalente ao VCC ⇒ o LED fica ACESO no brilho máximo.
※ Nota:
Normalmente, é necessário um resistor para proteger o LED contra queima. O valor da resistência depende da especificação do LED.
ESP32 - LED com fade
Os pinos de saída digital do ESP32 podem ser programados para gerar sinal PWM. Conectando o pino ânodo(+) do LED a um pino do ESP32, o cátodo(-) do LED ao GND e, em seguida, programando o ESP32 para alterar o ciclo de trabalho do PWM, podemos fazer o fade do LED.
Diagrama de Ligação entre LED e ESP32
This image is created using Fritzing. Click to enlarge image
Se você não sabe como alimentar o ESP32 e outros componentes, veja as instruções no tutorial a seguir: Como alimentar o ESP32.
Como Programar
- Configure um pino do ESP32 como pino de saída digital usando a função pinMode(). Por exemplo, o pino GPIO18:
pinMode(18, OUTPUT);
- Defina o brilho do LED gerando um sinal PWM com o ciclo de trabalho correspondente usando a função analogWrite():
analogWrite(18, brightness);
Onde brightness é um valor de 0 a 255.
Código ESP32 - Exemplo Simples de Fade
Passos Rápidos
- Se esta é a primeira vez que você usa o ESP32, veja como configurar o ambiente para o ESP32 na Arduino IDE.
- Faça a ligação conforme a imagem acima.
- Conecte a placa ESP32 ao seu PC por meio de um cabo USB Type-C
- Abra a Arduino IDE no seu PC.
- Selecione a placa ESP32 correta (por exemplo, ESP32 Dev Module) e a porta COM.
- Copie o código abaixo e cole-o na Arduino IDE.
/*
* Este código de ESP32 foi desenvolvido por pt.newbiely.com
* Este código de ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp32/esp32-led-fade
*/
#define LED_PIN 18 // ESP32 pin GPIO18 connected to LED
int brightness = 0; // how bright the LED is
int fadeAmount = 5; // how many points to fade the LED by
// the setup routine runs once when you press reset:
void setup() {
// declare pin GPIO18 to be an output:
pinMode(LED_PIN, OUTPUT);
}
// the loop routine runs over and over again forever:
void loop() {
// set the brightness of pin GPIO18:
analogWrite(LED_PIN, brightness);
// change the brightness for next time through the loop:
brightness = brightness + fadeAmount;
// reverse the direction of the fading at the ends of the fade:
if (brightness <= 0 || brightness >= 255) {
fadeAmount = -fadeAmount;
}
// wait for 30 milliseconds to see the dimming effect
delay(30);
}
- Compile e faça upload do código para a placa ESP32 clicando no botão Upload na Arduino IDE
- Veja o brilho do LED
Explicação do Código Linha por Linha
O código ESP32 acima contém explicação linha por linha. Por favor, leia os comentários no código!
Como fazer fade-in do LED em um período sem usar delay()
/*
* Este código de ESP32 foi desenvolvido por pt.newbiely.com
* Este código de ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp32/esp32-led-fade
*/
#define LED_PIN 18 // ESP32 pin GPIO18 connected to LED
#define FADE_PEDIOD 3000 // fade time is 3 seconds
unsigned long fadeStartTime;
// the setup routine runs once when you press reset
void setup() {
pinMode(LED_PIN, OUTPUT); // declare pin GPIO18 to be an output
fadeStartTime = millis();
}
// fade-in in loop, and restart after finishing
void loop() {
unsigned long progress = millis() - fadeStartTime;
if (progress <= FADE_PEDIOD) {
long brightness = map(progress, 0, FADE_PEDIOD, 0, 255);
analogWrite(LED_PIN, brightness);
} else {
fadeStartTime = millis(); // restart fade again
}
}
Como fazer fade-out do LED em um período sem usar delay()
/*
* Este código de ESP32 foi desenvolvido por pt.newbiely.com
* Este código de ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp32/esp32-led-fade
*/
#define LED_PIN 18 // ESP32 pin GPIO18 connected to LED
#define FADE_PEDIOD 3000 // fade time is 3 seconds
unsigned long fadeStartTime;
// the setup routine runs once when you press reset
void setup() {
pinMode(LED_PIN, OUTPUT); // declare pin GPIO18 to be an output
fadeStartTime = millis();
}
// fade-out in loop, and restart after finishing
void loop() {
unsigned long progress = millis() - fadeStartTime;
if (progress <= FADE_PEDIOD) {
long brightness = 255 - map(progress, 0, FADE_PEDIOD, 0, 255);
analogWrite(LED_PIN, brightness);
} else {
fadeStartTime = millis(); // restart fade again
}
}
