ESP32 - Sirene

Neste tutorial, vamos aprender como programar o ESP32 para controlar uma sirene e produzir um som e/ou uma luz de aviso.

Hardware Necessário

1	×	38-pin ESP32 ESP-WROOM-32 Dev Module - Narrow
1	×	(Alternativa) 38-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativa) 30-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativa) ESP32 Uno-form board
1	×	(Alternativa) ESP32 S3 Uno-form board
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Relé
1	×	12V Alarm Siren Horn
1	×	Fonte de Alimentação 12V
1	×	(Opcional) Conector de Alimentação DC
1	×	Protoboard
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP32
1	×	(Recomendado) Breakout Expansion Board for ESP32
1	×	(Recomendado) Divisor de Alimentação para ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables ESP32 S3 Starter Kit (ESP32 S3 included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre a Sirene

Dependendo do fabricante, uma sirene pode produzir um som alto ou uma luz de aviso, o que a torna adequada para um sistema de alarme. Ela também está disponível em várias tensões de operação. Este tutorial usa uma sirene de 12V, e as outras tensões são parecidas.

Pinagem

A sirene de 12V normalmente tem dois pinos:

Pino negativo (-) (preto): precisa ser conectado ao GND da fonte de alimentação DC
Pino positivo (+) (vermelho): precisa ser conectado ao 12V da fonte de alimentação DC

Como Controlar uma Sirene

Se a sirene de 12V for alimentada por uma fonte de 12V, ela emite som e/ou luz de aviso. Para controlar uma sirene de 12V, precisamos usar um relé entre o ESP32 e a sirene de 12V. O ESP32 pode controlar a sirene de 12V por meio do relé. Se você não conhece o relé (pinagem, como funciona, como programar ...), aprenda sobre o relé no tutorial ESP32 - Relé

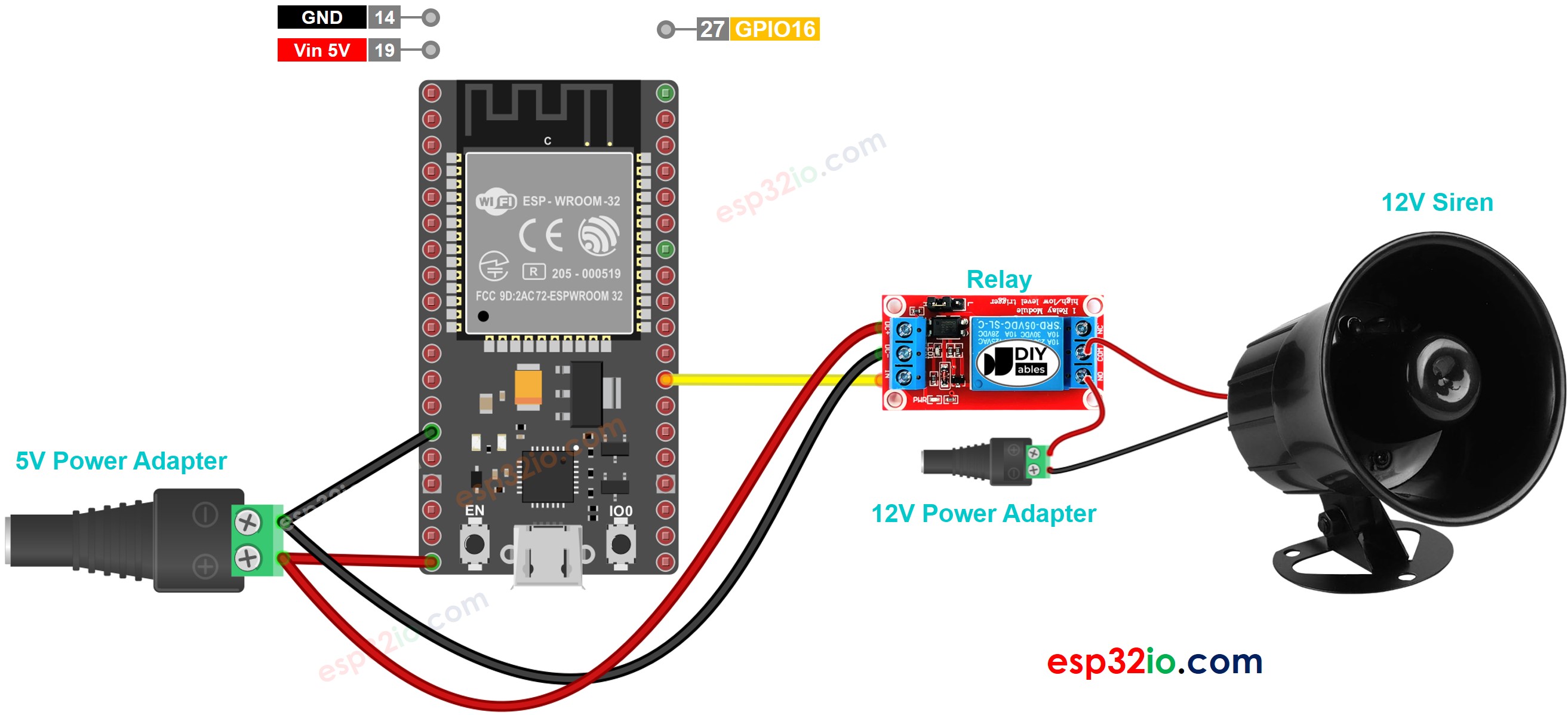

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Se você não sabe como alimentar o ESP32 e outros componentes, veja as instruções no tutorial a seguir: Como alimentar o ESP32.

Código ESP32

O código abaixo liga a sirene de 12V por três segundos e a desliga por cinco segundos, repetidamente,

/* * Este código de ESP32 foi desenvolvido por pt.newbiely.com * Este código de ESP32 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp32/esp32-siren */ #define RELAY_PIN 16 // ESP32 pin GPIO16 that controls the siren via relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } void loop() { digitalWrite(RELAY_PIN, HIGH); delay(3000); digitalWrite(RELAY_PIN, LOW); delay(5000); }

Passos Rápidos

Se esta é a primeira vez que você usa o ESP32, veja como configurar o ambiente para ESP32 no Arduino IDE
Conecte o ESP32 ao PC com o cabo USB
Abra o Arduino IDE e selecione a placa e a porta corretas
Copie o código acima e abra no Arduino IDE
Clique no botão Upload do Arduino IDE para fazer upload do código para o ESP32
Verifique o estado da sirene

Explicação do Código

Leia a explicação linha por linha nas linhas de comentário do código!
