ESP32 - Controlar Ventilador

Este tutorial ensina como usar o ESP32 para controlar um ventilador.

Hardware Necessário

1	×	38-pin ESP32 ESP-WROOM-32 Dev Module - Narrow
1	×	(Alternativa) 38-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativa) 30-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativa) ESP32 Uno-form board
1	×	(Alternativa) ESP32 S3 Uno-form board
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Relé
1	×	12V DC Ventoinha de Refrigeração
1	×	(Alternativa) 5V DC Ventoinha de Refrigeração
1	×	Fonte de Alimentação 12V
1	×	Protoboard
1	×	Fios Jumper
1	×	(Opcional) Conector de Alimentação DC
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP32
1	×	(Recomendado) Breakout Expansion Board for ESP32
1	×	(Recomendado) Divisor de Alimentação para ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables ESP32 S3 Starter Kit (ESP32 S3 included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Ventilador DC

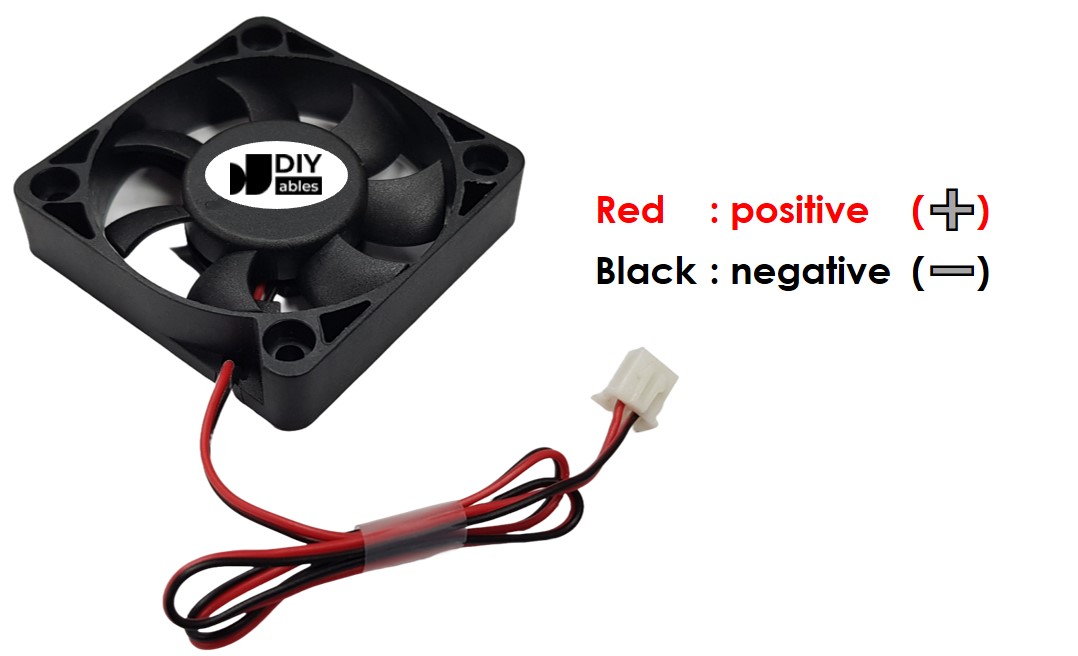

Pinagem

image source: diyables.io

Um ventilador DC geralmente possui dois pinos:

Pino negativo (-) (preto): precisa ser conectado ao fio negativo da fonte de alimentação DC
Pino positivo (+) (vermelho): precisa ser conectado ao fio positivo da fonte de alimentação DC

A tensão da fonte de alimentação DC deve ser igual à tensão especificada pelo ventilador. Neste tutorial, usaremos ventiladores de 12VDC e 5VDC.

Como Controlar o Ventilador

Se o ventilador DC for alimentado por uma fonte de alimentação de 12V/5V, ele funciona em velocidade máxima.
Se o ventilador DC for alimentado por um sinal PWM de 12V/5V, a velocidade do ventilador pode ser controlada.

Este tutorial ensina como usar o ESP32 para ligar/desligar um ventilador. O controle da velocidade de um ventilador será apresentado em outro tutorial.

Como o ventilador usa alta tensão, não podemos conectá-lo diretamente ao ESP32; precisamos conectar o ventilador ao ESP32 indiretamente por meio de um relé. Temos tutoriais específicos sobre o relé (pinagem, como funciona, como programar ...), aprenda sobre o relé no tutorial ESP32 - Relé

Diagrama de Ligação

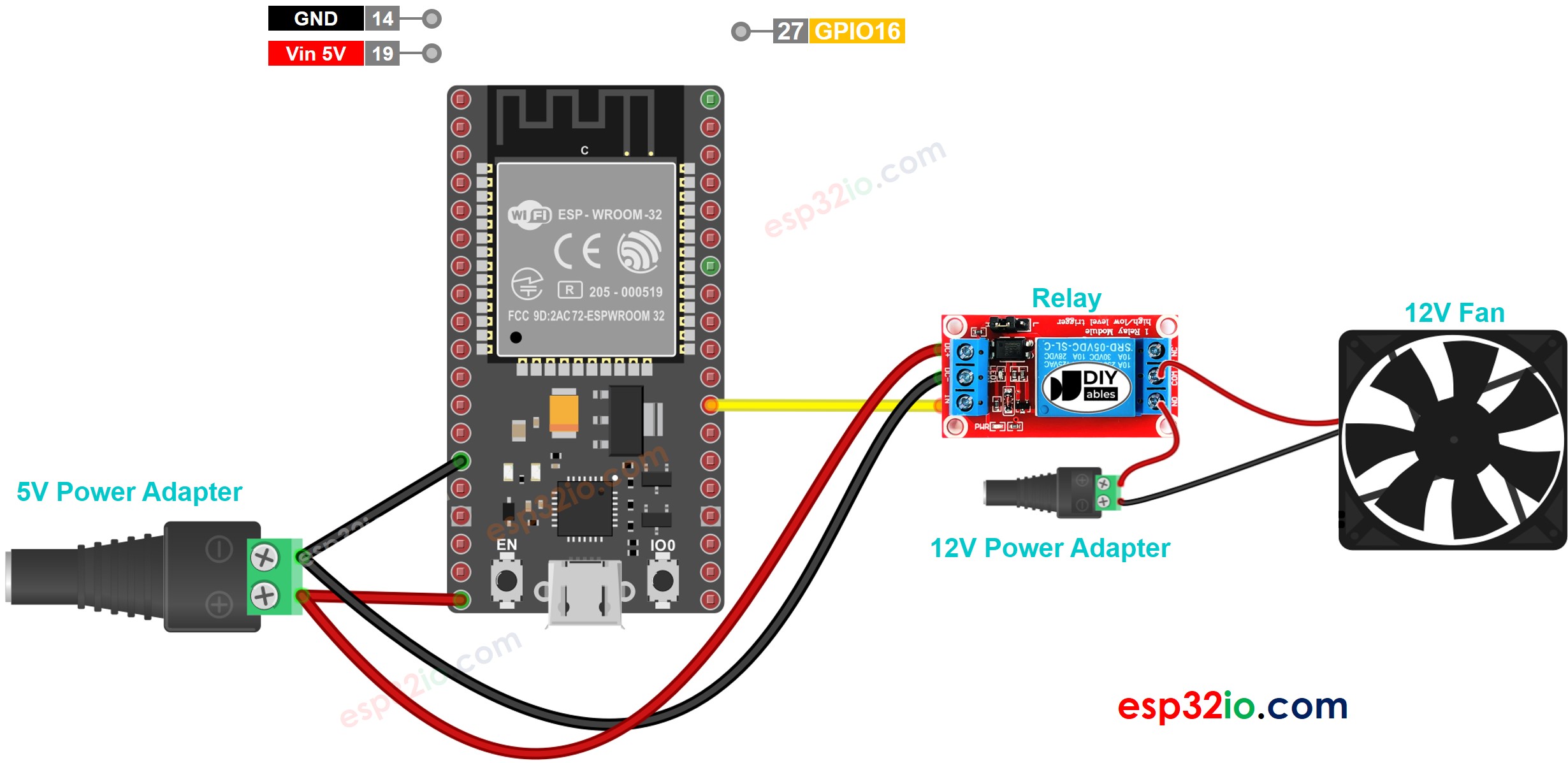

Como conectar o ESP32 e controlar o ventilador usando uma protoboard (alimentado via cabo USB)

This image is created using Fritzing. Click to enlarge image

Se você não sabe como alimentar o ESP32 e outros componentes, veja as instruções no tutorial a seguir: Como alimentar o ESP32.

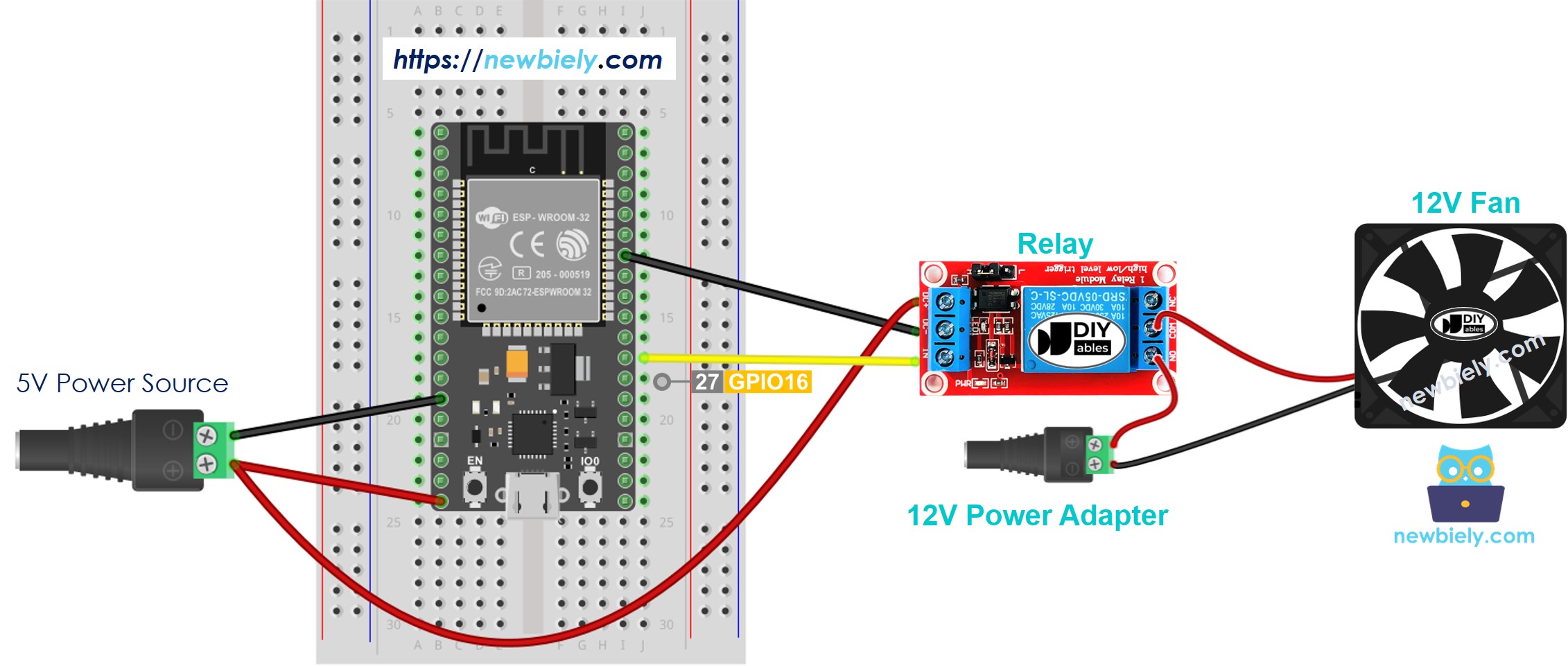

Como conectar o ESP32 e controlar o ventilador usando uma protoboard (alimentado via pino Vin)

This image is created using Fritzing. Click to enlarge image

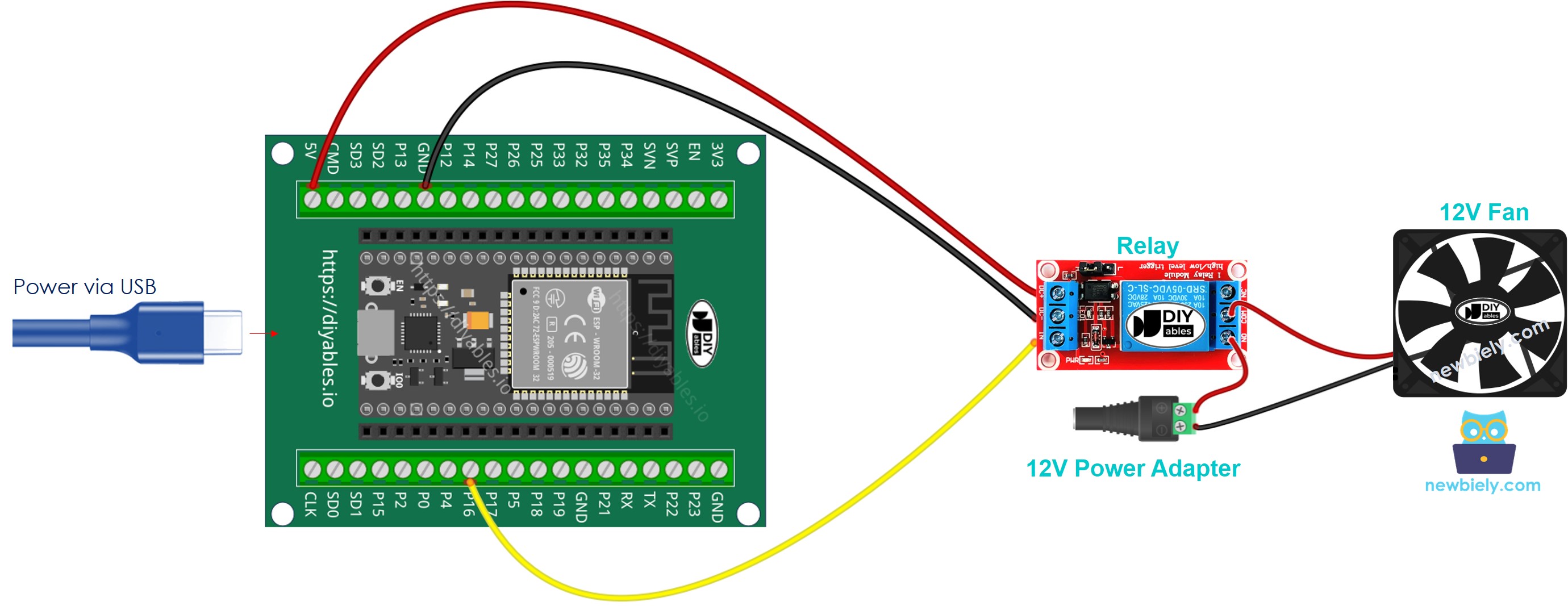

Como conectar o ESP32 e controlar o ventilador usando uma placa breakout com bornes de parafuso (alimentado via cabo USB)

Como conectar o ESP32 e controlar o ventilador

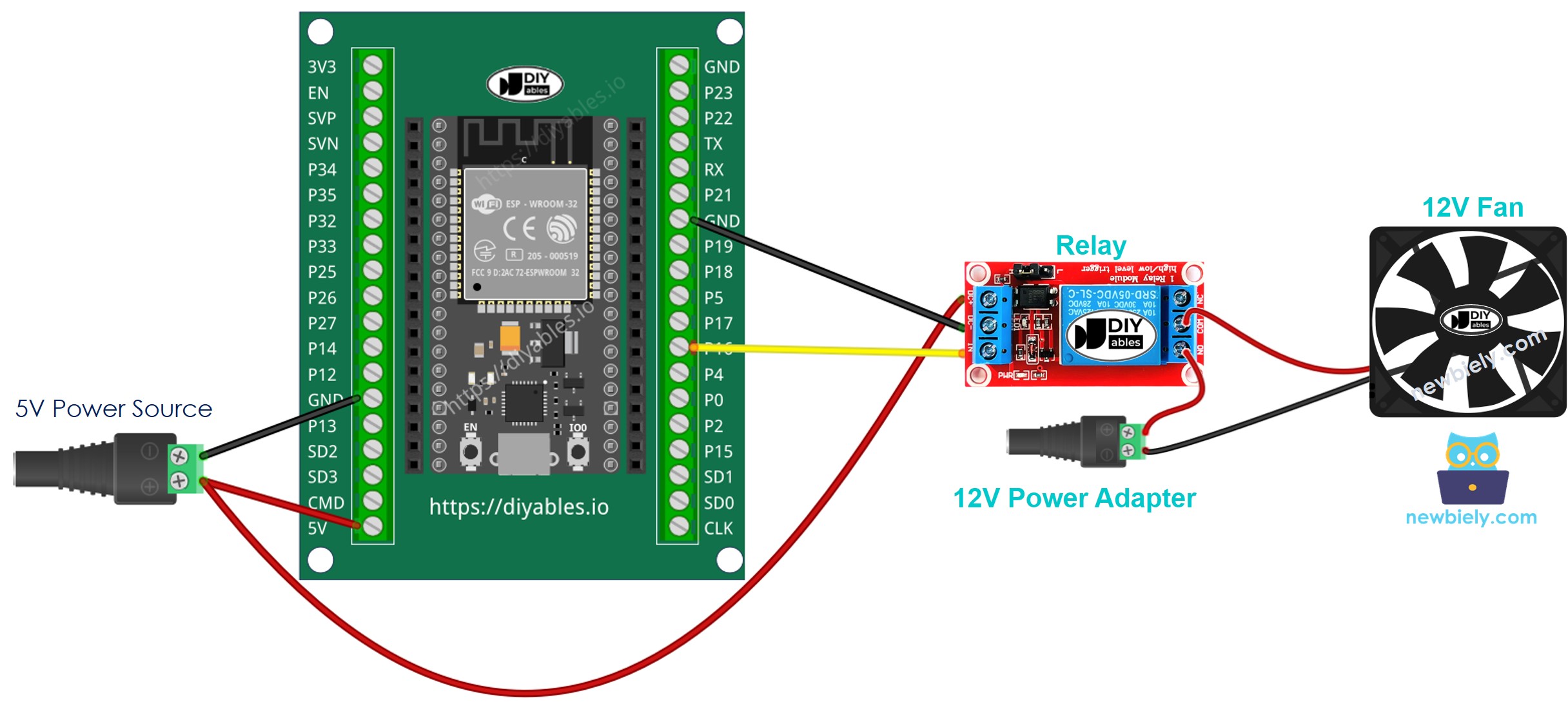

Como conectar o ESP32 e controlar o ventilador usando uma placa breakout com bornes de parafuso (alimentado via pino Vin)

Como ligar o ESP32 e controlar o ventilador

Código ESP32

O código abaixo liga/desliga o ventilador periodicamente a cada 10 segundos.

/* * Este código de ESP32 foi desenvolvido por pt.newbiely.com * Este código de ESP32 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp32/esp32-controls-fan */ #define RELAY_PIN 16 // ESP32 pin GPIO16, which connects to the fan the via the relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin A5 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on fan 10 seconds delay(10000); digitalWrite(RELAY_PIN, LOW); // turn off fan 10 seconds delay(10000); }

Passos Rápidos

Se esta é a primeira vez que você usa o ESP32, veja como configurar o ambiente para o ESP32 na Arduino IDE.
Faça a ligação conforme a imagem acima.
Conecte a placa ESP32 ao seu PC por meio de um cabo USB Type-C
Abra a Arduino IDE no seu PC.
Selecione a placa ESP32 correta (ex.: ESP32 Dev Module) e a porta COM.
Copie o código acima e cole-o na Arduino IDE.
Compile e faça o upload do código para a placa ESP32 clicando no botão Upload na Arduino IDE
Veja o estado do ventilador

Explicação do Código Linha por Linha

O código ESP32 acima contém uma explicação linha por linha. Leia os comentários no código!

Vídeo

Faça Mais com o Ventilador
