ESP32 - Sensor de Gás Relé
Neste tutorial, vamos explorar o uso do ESP32 junto com um sensor de gás e um relé para ativar um ventilador ou uma sirene ao detectar vários gases potencialmente perigosos, como GLP, fumaça, álcool, propano, hidrogênio, metano, monóxido de carbono e outras substâncias inflamáveis.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables ESP32 S3 Starter Kit (ESP32 S3 included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Relé e o Sensor de Gás MQ2
Não conhece o relé e o sensor de gás MQ2, incluindo pinagem, funcionamento e programação? Veja abaixo tutoriais completos sobre esses temas:

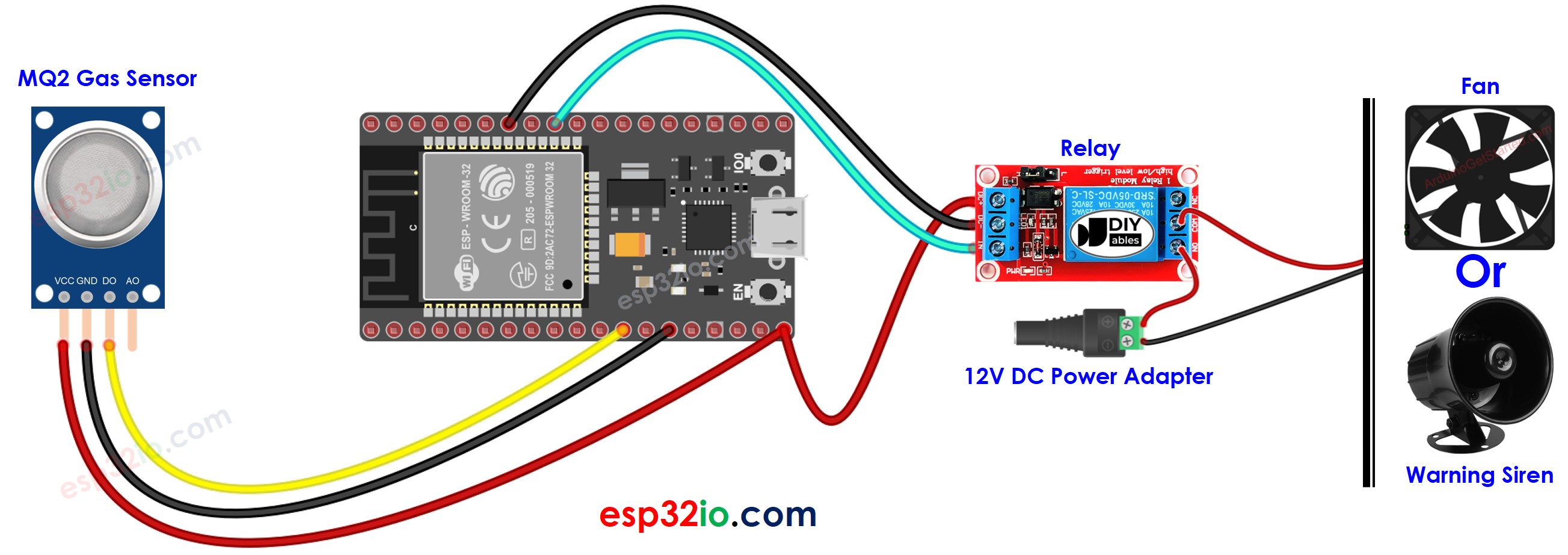

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Se você não sabe como alimentar o ESP32 e outros componentes, veja as instruções no tutorial a seguir: Como alimentar o ESP32.
Código ESP32
/*
* Este código de ESP32 foi desenvolvido por pt.newbiely.com
* Este código de ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp32/esp32-gas-sensor-relay
*/
#define DO_PIN 14 // The ESP32 pin GPIO14 connected to DO pin of the MQ2 sensor
#define RELAY_PIN 18 // The ESP32 pin GPIO18 connected to relay
void setup() {
// initialize serial communication
Serial.begin(9600);
// initialize the ESP32's pin as an input
pinMode(DO_PIN, INPUT);
pinMode(RELAY_PIN, OUTPUT);
Serial.println("Warming up the MQ2 sensor");
delay(20000); // wait for the MQ2 to warm up
}
void loop() {
int gasState = digitalRead(DO_PIN);
if (gasState == HIGH) {
Serial.println("The gas is NOT present");
digitalWrite(RELAY_PIN, LOW); // turn off
} else {
Serial.println("The gas is present");
digitalWrite(RELAY_PIN, HIGH); // turn on
}
}
Passos Rápidos
- Se esta é a primeira vez que você usa o ESP32, veja como configurar o ambiente do ESP32 na Arduino IDE.
- Faça a ligação como na imagem acima.
- Conecte a placa ESP32 ao seu PC por um cabo micro USB
- Abra a Arduino IDE no seu PC.
- Selecione a placa ESP32 correta (por exemplo, ESP32 Dev Module) e a porta COM.
- Conecte o ESP32 ao PC por um cabo USB
- Abra a Arduino IDE e selecione a placa e a porta corretas
- Copie o código acima e abra na Arduino IDE
- Clique no botão Upload da Arduino IDE para fazer o upload do código para o ESP32
- Coloque o sensor de gás MQ2 perto da fumaça/gás que você quer detectar
- Veja a mudança no estado do relé
Explicação do Código
Leia a explicação linha por linha nos comentários do código-fonte!
