ESP32 - Encoder Rotativo
Neste guia, você vai aprender a usar o encoder rotativo com um ESP32. Veja o que vamos aprender:
- Quais são as diferenças entre um encoder rotativo e um potenciômetro
- Como o encoder rotativo funciona
- Como conectar o encoder rotativo ao ESP32
- Como escrever código para o ESP32 ler a direção e a posição do encoder rotativo SEM interrupção.
- Como escrever código para o ESP32 ler a direção e a posição do encoder rotativo COM interrupção.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables ESP32 S3 Starter Kit (ESP32 S3 included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Encoder Rotativo
Um botão giratório, como o de um rádio, pode enviar sinais que se transformam em eletricidade. Ele nos ajuda a saber o quanto ele girou e em que posição está. Existem dois tipos principais:
- Encoder incremental: este usa sinais rápidos para medir o quanto algo mudou de posição.
- Encoder absoluto: este tipo fornece um código secreto para cada posição, o que nos ajuda a descobrir onde algo está, mesmo se a energia for cortada.
Esta lição trata principalmente do primeiro tipo, o encoder incremental.
Pinagem do Módulo Encoder Rotativo
Um módulo encoder rotativo tem 4 pinos:
- Pino CLK (Saída A): é o pulso principal que nos diz quanto de rotação ocorreu. Sempre que você gira o botão um detent (clique) em qualquer direção, o pino CLK emite um sinal que completa um ciclo completo (LOW → HIGH → LOW).
- Pino DT (Saída B): funciona como o pino CLK, mas emite um sinal atrasado 90 graus em relação ao sinal CLK. Ele nos ajuda a descobrir a direção da rotação (sentido horário ou anti-horário).
- Pino SW: vem do botão do encoder. Ele é normalmente aberto. Quando adicionamos um resistor de pull-up a este pino, o pino SW fica em HIGH quando o botão não está pressionado e em LOW quando está pressionado.
- Pino VCC (+): precisa ser conectado ao VCC (entre 3,3 e 5 volts)
- Pino GND: precisa ser conectado ao GND (0V)
Encoder Rotativo vs Potenciômetro
Você pode confundir o encoder rotativo com o potenciômetro, mas eles são componentes distintos. Aqui está uma comparação entre eles:
- O encoder rotativo é como a versão moderna do potenciômetro, mas pode fazer mais coisas.
- O encoder rotativo pode girar em um círculo completo sem parar, enquanto o potenciômetro só consegue girar cerca de três quartos do círculo.
- O encoder rotativo emite pulsos, enquanto o potenciômetro emite uma tensão analógica.
- O encoder rotativo é útil quando você só precisa descobrir o quanto o botão se moveu, e não exatamente onde ele está. O potenciômetro é útil quando você realmente precisa saber exatamente onde um botão está.
Como o Encoder Rotativo Funciona
Dentro do encoder, há um pequeno disco com ranhuras conectado a um pino chamado C, que funciona como um terra compartilhado. Você tem mais dois pinos, A e B.
- Quando você gira o botão, os pinos A e B tocam esse pino de terra compartilhado C, mas a ordem em que eles o tocam depende do sentido em que você gira o botão (horário ou anti-horário).
- Esses toques criam dois sinais. Eles são um pouco diferentes no tempo porque um pino toca o terra antes do outro. Esses sinais ficam defasados em 90 graus, o que é chamado de codificação em quadratura.
- Se você girar o botão no sentido horário, o pino A toca o terra antes do pino B. Mas se você girar no sentido anti-horário, o pino B toca o terra primeiro, antes do pino A.
- Verificando quando cada pino toca ou deixa o terra, podemos descobrir para que lado o botão está girando. Fazemos isso verificando o que acontece com o pino B quando o pino A muda.
Quando A muda de estado de LOW para HIGH:
- Se B estiver em HIGH, o botão foi girado no sentido anti-horário.
- Se B estiver em LOW, o botão foi girado no sentido horário.
※ Nota:
Os pinos A e B são conectados aos pinos CLK e DT. No entanto, dependendo do fabricante, a ordem pode ser diferente. Os códigos fornecidos abaixo foram testados com o encoder rotativo da DIYables
Como Programar o Encoder Rotativo
- O ESP32 lê o sinal do pino CLK
- Se o estado mudar de LOW para HIGH, então o ESP32 lê o estado do pino DT.
- Se o pino DT estiver em HIGH, o botão foi girado no sentido anti-horário, e o ESP32 aumenta o contador em 1
- Se o pino DT estiver em LOW, o botão foi girado no sentido horário, e o ESP32 diminui o contador em 1

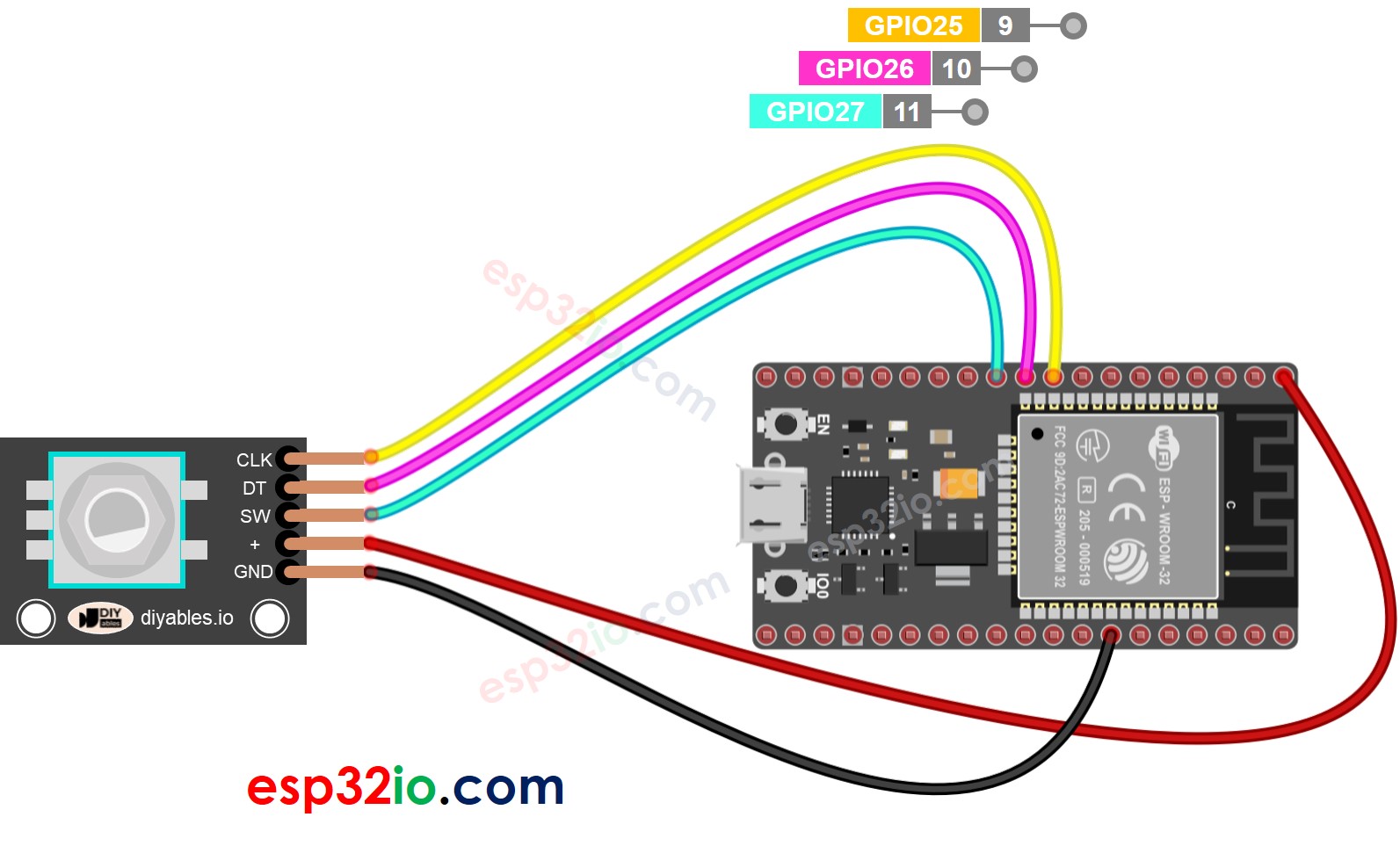

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Se você não sabe como alimentar o ESP32 e outros componentes, veja as instruções no tutorial a seguir: Como alimentar o ESP32.
Código ESP32 – Encoder Rotativo
O código ESP32 abaixo faz o seguinte:
- Detecta a direção e a quantidade de rotação do encoder.
- Se detectar que o botão foi girado um detent (clique) no sentido horário, aumenta o contador em um.
- Se detectar que o botão foi girado um detent (clique) no sentido anti-horário, diminui o contador em um.
- Detecta se o botão está pressionado.
/*
* Este código de ESP32 foi desenvolvido por pt.newbiely.com
* Este código de ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp32/esp32-rotary-encoder
*/
#include <ezButton.h> // the library to use for SW pin
#define CLK_PIN 25 // ESP32 pin GPIO25 connected to the rotary encoder's CLK pin
#define DT_PIN 26 // ESP32 pin GPIO26 connected to the rotary encoder's DT pin
#define SW_PIN 27 // ESP32 pin GPIO27 connected to the rotary encoder's SW pin
#define DIRECTION_CW 0 // clockwise direction
#define DIRECTION_CCW 1 // counter-clockwise direction
int counter = 0;
int direction = DIRECTION_CW;
int CLK_state;
int prev_CLK_state;
ezButton button(SW_PIN); // create ezButton object that attach to pin 7;
void setup() {
Serial.begin(9600);
// configure encoder pins as inputs
pinMode(CLK_PIN, INPUT);
pinMode(DT_PIN, INPUT);
button.setDebounceTime(50); // set debounce time to 50 milliseconds
// read the initial state of the rotary encoder's CLK pin
prev_CLK_state = digitalRead(CLK_PIN);
}
void loop() {
button.loop(); // MUST call the loop() function first
// read the current state of the rotary encoder's CLK pin
CLK_state = digitalRead(CLK_PIN);
// If the state of CLK is changed, then pulse occurred
// React to only the rising edge (from LOW to HIGH) to avoid double count
if (CLK_state != prev_CLK_state && CLK_state == HIGH) {
// if the DT state is HIGH
// the encoder is rotating in counter-clockwise direction => decrease the counter
if (digitalRead(DT_PIN) == HIGH) {
counter--;
direction = DIRECTION_CCW;
} else {
// the encoder is rotating in clockwise direction => increase the counter
counter++;
direction = DIRECTION_CW;
}
Serial.print("Rotary Encoder:: direction: ");
if (direction == DIRECTION_CW)
Serial.print("Clockwise");
else
Serial.print("Counter-clockwise");
Serial.print(" - count: ");
Serial.println(counter);
}
// save last CLK state
prev_CLK_state = CLK_state;
if (button.isPressed()) {
Serial.println("The button is pressed");
}
}
Para simplificar o código de debounce do botão, a biblioteca ezButton é utilizada.
Passos Rápidos
Se esta é a primeira vez que você usa o ESP32, veja como configurar o ambiente para o ESP32 na Arduino IDE.
- Instale a biblioteca ezButton na Arduino IDE.
- Copie o código acima e abra-o com a Arduino IDE
- Clique no botão Upload na Arduino IDE para carregar o código no ESP32
- Gire o botão no sentido horário e depois no sentido anti-horário
- Pressione o botão
- Veja o resultado no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Rotary Encoder:: direction: CLOCKWISE - count: 1
Rotary Encoder:: direction: CLOCKWISE - count: 2
Rotary Encoder:: direction: CLOCKWISE - count: 3
Rotary Encoder:: direction: CLOCKWISE - count: 4
Rotary Encoder:: direction: CLOCKWISE - count: 5
Rotary Encoder:: direction: ANTICLOCKWISE - count: 4
Rotary Encoder:: direction: ANTICLOCKWISE - count: 3
Rotary Encoder:: direction: ANTICLOCKWISE - count: 2
Rotary Encoder:: direction: ANTICLOCKWISE - count: 1
Rotary Encoder:: direction: ANTICLOCKWISE - count: 0
The button is pressed
Explicação do Código
Confira os comentários linha por linha no código
Código ESP32 – Encoder Rotativo com Interrupção
No código anterior, usar polling para verificar continuamente o estado do pino pode desperdiçar recursos do ESP32 e causar perda de contagens se a execução de outras partes do código for lenta.
Uma solução eficaz é utilizar a interrupção, que elimina a necessidade de polling. Isso permite que o ESP32 execute outras tarefas sem perder as contagens. Abaixo está o código ESP32 que usa a interrupção para ler a direção e a posição do encoder rotativo.
/*
* Este código de ESP32 foi desenvolvido por pt.newbiely.com
* Este código de ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp32/esp32-rotary-encoder
*/
#include <ezButton.h> // the library to use for SW pin
#define CLK_PIN 25 // ESP32 pin GPIO25 connected to the rotary encoder's CLK pin
#define DT_PIN 26 // ESP32 pin GPIO26 connected to the rotary encoder's DT pin
#define SW_PIN 27 // ESP32 pin GPIO27 connected to the rotary encoder's SW pin
#define DIRECTION_CW 0 // clockwise direction
#define DIRECTION_CCW 1 // counter-clockwise direction
volatile int counter = 0;
volatile int direction = DIRECTION_CW;
volatile unsigned long last_time; // for debouncing
int prev_counter;
ezButton button(SW_PIN); // create ezButton object that attach to pin 7;
void IRAM_ATTR ISR_encoder() {
if ((millis() - last_time) < 50) // debounce time is 50ms
return;
if (digitalRead(DT_PIN) == HIGH) {
// the encoder is rotating in counter-clockwise direction => decrease the counter
counter--;
direction = DIRECTION_CCW;
} else {
// the encoder is rotating in clockwise direction => increase the counter
counter++;
direction = DIRECTION_CW;
}
last_time = millis();
}
void setup() {
Serial.begin(9600);
// configure encoder pins as inputs
pinMode(CLK_PIN, INPUT);
pinMode(DT_PIN, INPUT);
button.setDebounceTime(50); // set debounce time to 50 milliseconds
// use interrupt for CLK pin is enough
// call ISR_encoder() when CLK pin changes from LOW to HIGH
attachInterrupt(digitalPinToInterrupt(CLK_PIN), ISR_encoder, RISING);
}
void loop() {
button.loop(); // MUST call the loop() function first
if (prev_counter != counter) {
Serial.print("Rotary Encoder:: direction: ");
if (direction == DIRECTION_CW)
Serial.print("CLOCKWISE");
else
Serial.print("ANTICLOCKWISE");
Serial.print(" - count: ");
Serial.println(counter);
prev_counter = counter;
}
if (button.isPressed()) {
Serial.println("The button is pressed");
}
// TO DO: your other work here
}
Agora, ao girar o botão, você verá informações aparecendo no Serial Monitor, de forma muito parecida com o que viu no código anterior.
※ Nota:
- Você pode encontrar tutoriais em outros sites que usam duas interrupções para um único encoder, mas isso é desnecessário e um desperdício. Apenas uma interrupção é suficiente.
- É importante usar a palavra-chave volatile para as variáveis globais usadas na interrupção. Ignorar isso pode causar problemas inesperados.
- Mantenha o código dentro da interrupção o mais simples possível. Evite usar Serial.print() ou Serial.println() dentro da interrupção.
