ESP32 - RFID/NFC - Relé
Este tutorial ensina como usar o ESP32, o RFID/NFC e o relé. Em detalhes, vamos aprender como ativar um relé quando uma tag RFID/NFC autorizada é aproximada do leitor RFID.
Este tutorial pode ser ampliado conectando o relé a uma fechadura eletromagnética, a um atuador...

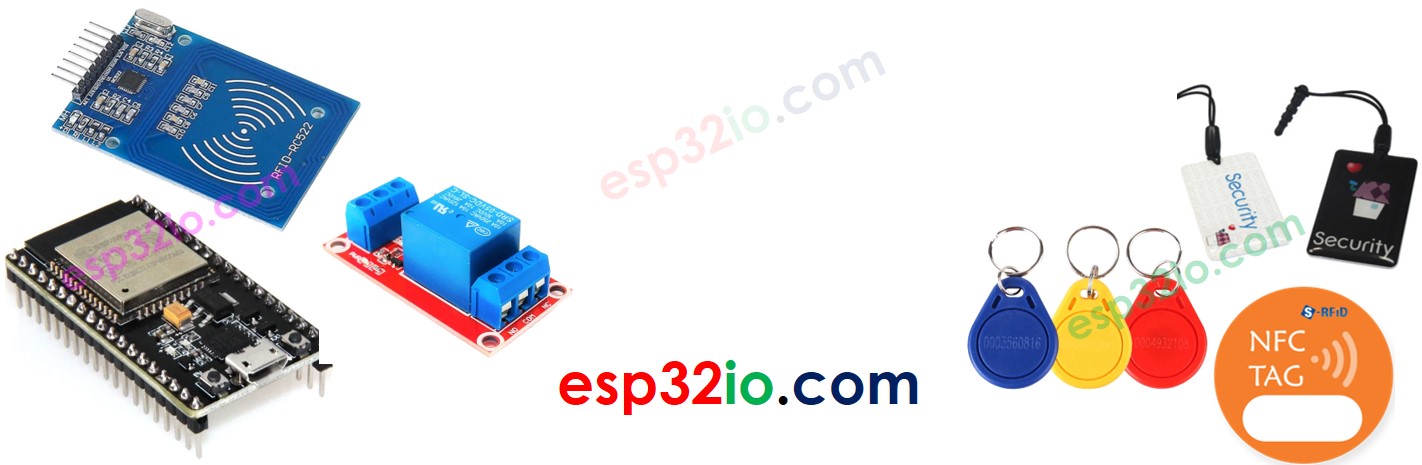

Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | |
| 1 | × | DIYables ESP32 S3 Starter Kit (ESP32 S3 included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Módulo RFID/NFC RC522 e o Relé
Temos tutoriais específicos sobre o Módulo RFID/NFC RC522 e o relé. Cada tutorial contém informações detalhadas e instruções passo a passo sobre a pinagem do hardware, o princípio de funcionamento, a ligação com o ESP32, o código ESP32... Saiba mais sobre eles nos links a seguir:
Como o Módulo RC522 Funciona
- Vários UIDs autorizados de tags RFID/NFC são predefinidos no código do ESP32
- Quando uma tag RFID/NFC é aproximada de um leitor RFID/NFC
- O ESP32 lê o UID do leitor RFID/NFC
- O ESP32 procura o UID lido na lista de UIDs predefinidos
- Se a lista de UIDs predefinidos contiver o UID lido, o ESP32 ativa o relé.

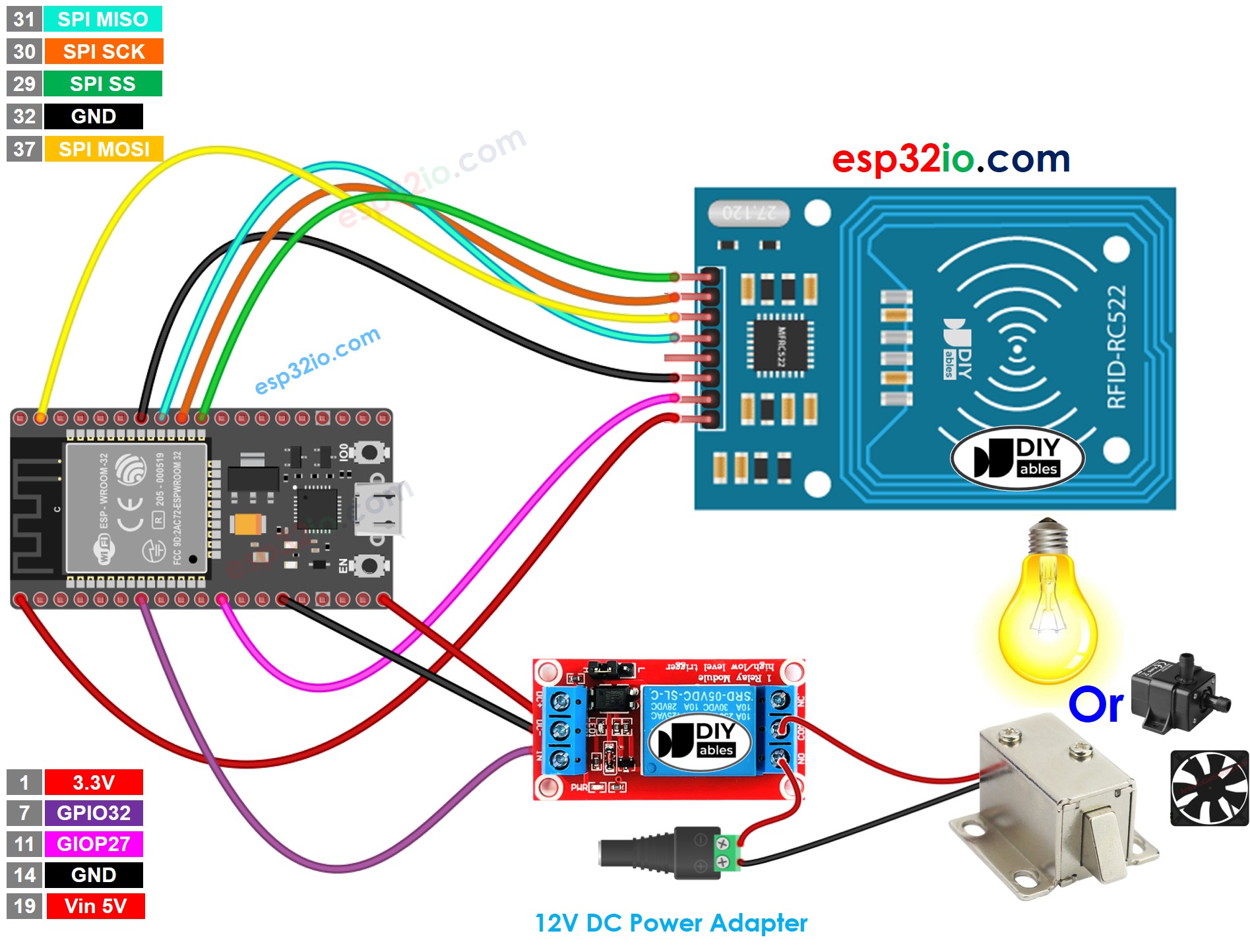

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Se você não sabe como alimentar o ESP32 e outros componentes, veja as instruções no tutorial a seguir: Como alimentar o ESP32.
※ Nota:
A ordem dos pinos pode variar de acordo com o fabricante. SEMPRE use os rótulos impressos no módulo. A imagem acima mostra a pinagem dos módulos do fabricante DIYables.
Código ESP32 - Uma Única Tag RFID/NFC
/*
* Este código de ESP32 foi desenvolvido por pt.newbiely.com
* Este código de ESP32 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp32/esp32-rfid-nfc-relay
*/
#include <SPI.h>
#include <MFRC522.h>
#define SS_PIN 5 // ESP32 pin GPIO5
#define RST_PIN 27 // ESP32 pin GPIO27
#define RELAY_PIN 32 // ESP32 pin GPIO32 connects to relay
MFRC522 rfid(SS_PIN, RST_PIN);
byte authorizedUID[4] = {0xFF, 0xFF, 0xFF, 0xFF};
void setup() {
Serial.begin(9600);
SPI.begin(); // init SPI bus
rfid.PCD_Init(); // init MFRC522
pinMode(RELAY_PIN, OUTPUT); // initialize pin as an output.
digitalWrite(RELAY_PIN, LOW); // deactivate the relay
Serial.println("Tap an RFID/NFC tag on the RFID-RC522 reader");
}
void loop() {
if (rfid.PICC_IsNewCardPresent()) { // new tag is available
if (rfid.PICC_ReadCardSerial()) { // NUID has been readed
MFRC522::PICC_Type piccType = rfid.PICC_GetType(rfid.uid.sak);
if (rfid.uid.uidByte[0] == authorizedUID[0] &&
rfid.uid.uidByte[1] == authorizedUID[1] &&
rfid.uid.uidByte[2] == authorizedUID[2] &&
rfid.uid.uidByte[3] == authorizedUID[3] ) {
Serial.println("Authorized Tag");
digitalWrite(RELAY_PIN, HIGH); // activate the relay for 2 seconds
delay(2000);
digitalWrite(RELAY_PIN, LOW); // deactivate the relay
}
else
{
Serial.print("Unauthorized Tag with UID:");
for (int i = 0; i < rfid.uid.size; i++) {
Serial.print(rfid.uid.uidByte[i] < 0x10 ? " 0" : " ");
Serial.print(rfid.uid.uidByte[i], HEX);
}
Serial.println();
}
rfid.PICC_HaltA(); // halt PICC
rfid.PCD_StopCrypto1(); // stop encryption on PCD
}
}
}
Passos Rápidos
- Se esta é a primeira vez que você usa o ESP32, veja como configurar o ambiente para o ESP32 na Arduino IDE.
- Clique no ícone Libraries na barra esquerda da Arduino IDE.
- Digite “MFRC522” na caixa de pesquisa e procure a biblioteca da GithubCommunity
- Instale a biblioteca clicando no botão Install.
- Descubra o UID da tag seguindo os passos abaixo:
- Copie o código acima e cole na Arduino IDE.
- Compile e faça o upload do código para a placa ESP32 clicando no botão Upload na Arduino IDE
- Abra o Serial Monitor na Arduino IDE
- Aproxime do leitor RFID-RC522 a tag RFID/NFC que você quer autorizar
- Anote o UID impresso no Serial Monitor
- Atualize o UID na linha 18 do código acima. Por exemplo, mude byte authorizedUID[4] = {0xFF, 0xFF, 0xFF, 0xFF}; PARA byte authorizedUID[4] = {0x2B, 0xB8, 0x59, 0xB1};
- Faça o upload do código para o ESP32 novamente
- Aproxime a tag RFID/NFC autorizada do módulo RFID-RC522
- Veja o resultado no Serial Monitor
- Aproxime uma tag RFID/NFC não autorizada do módulo RFID-RC522
- Veja o resultado no Serial Monitor
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Tap an RFID/NFC tag on the RFID-RC522 reader
Unauthorized Tag with UID: 2B B8 59 B1
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Tap an RFID/NFC tag on the RFID-RC522 reader
Authorized Tag
8
Serial.println("Hello World!");
Message (Enter to send message to 'ESP32 Dev Module' on 'COM15')
New Line
9600 baud
Tap an RFID/NFC tag on the RFID-RC522 reader
Authorized Tag
Unauthorized Tag with UID: 1C 2A 52 E3
