ESP32 - Contagem de Botão - LCD

Neste tutorial, vamos explorar as capacidades do ESP32 para atingir os seguintes objetivos:

Contar o número de vezes que um botão é pressionado.
Mostrar o número da contagem em um display LCD I2C.

Além disso, este tutorial aborda o debouncing do botão sem depender da função delay(). Para entender bem por que o debouncing é essencial, você pode consultar a explicação em Por que precisamos de debouncing?.

Este tutorial vai guiar você pelo processo de integrar de forma simples a contagem de pressionamentos do botão, o funcionamento do display LCD I2C e as técnicas de debouncing no seu projeto com ESP32.

Hardware Necessário

1	×	38-pin ESP32 ESP-WROOM-32 Dev Module - Narrow
1	×	(Alternativa) 38-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativa) 30-pin ESP32 ESP-WROOM-32 Dev Module - Wide
1	×	(Alternativa) ESP32 Uno-form board
1	×	(Alternativa) ESP32 S3 Uno-form board
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Botão para Protoboard com Capa
1	×	Kit de Botões para Protoboard
1	×	Botão de Pressão para Painel
1	×	Módulo de Botão
1	×	LCD I2C Display 3.3V
1	×	(Alternativa) LCD I2C 20x4
1	×	Protoboard
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP32
1	×	(Recomendado) Breakout Expansion Board for ESP32
1	×	(Recomendado) Divisor de Alimentação para ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables ESP32 S3 Starter Kit (ESP32 S3 included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Nota de compra: A maioria dos displays LCD I2C no mercado é de 5V. Eles podem funcionar com esta placa, mas não é seguro e pode danificar a placa. Recomendamos fortemente usar o display LCD I2C de 3.3V recomendado acima.

Sobre o LCD I2C e o Botão

Não conhece o LCD I2C e o botão, incluindo a pinagem, o funcionamento e a programação deles? Explore os tutoriais completos sobre esses temas abaixo:

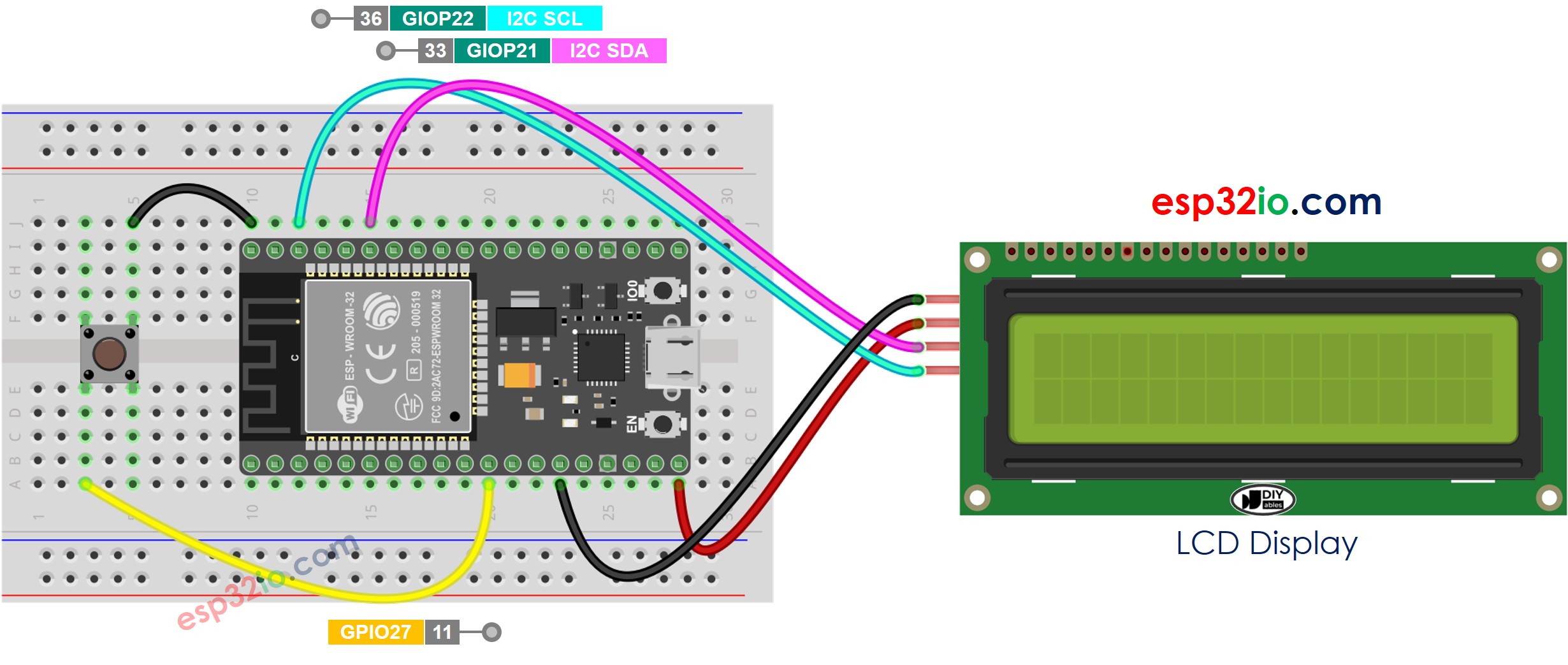

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Se você não sabe como alimentar o ESP32 e outros componentes, veja as instruções no tutorial a seguir: Como alimentar o ESP32.

Código ESP32 - mostrando a contagem do botão no LCD I2C

/* * Este código de ESP32 foi desenvolvido por pt.newbiely.com * Este código de ESP32 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp32/esp32-button-count-lcd */ #include <DIYables_LCD_I2C.h> #include <ezButton.h> DIYables_LCD_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows ezButton button(27); // create ezButton object that attach to the ESP32 pin GPIO27 unsigned long lastCount = 0; void setup() { Serial.begin(9600); lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight button.setDebounceTime(50); // set debounce time to 50 milliseconds button.setCountMode(COUNT_FALLING); } void loop() { button.loop(); // MUST call the loop() function first unsigned long count = button.getCount(); if (lastCount != count) { Serial.println(count); // print count to Serial Monitor lcd.clear(); lcd.setCursor(0, 0); // start to print at the first row lcd.print("Count: "); lcd.print(count); lastCount != count; } }

Passos Rápidos

Se esta é a primeira vez que você usa o ESP32, veja como configurar o ambiente para o ESP32 na Arduino IDE.
Faça a ligação conforme a imagem acima.
Conecte a placa ESP32 ao seu PC usando um cabo USB Type-C
Abra a Arduino IDE no seu PC.
Selecione a placa ESP32 correta (por exemplo, ESP32 Dev Module) e a porta COM.

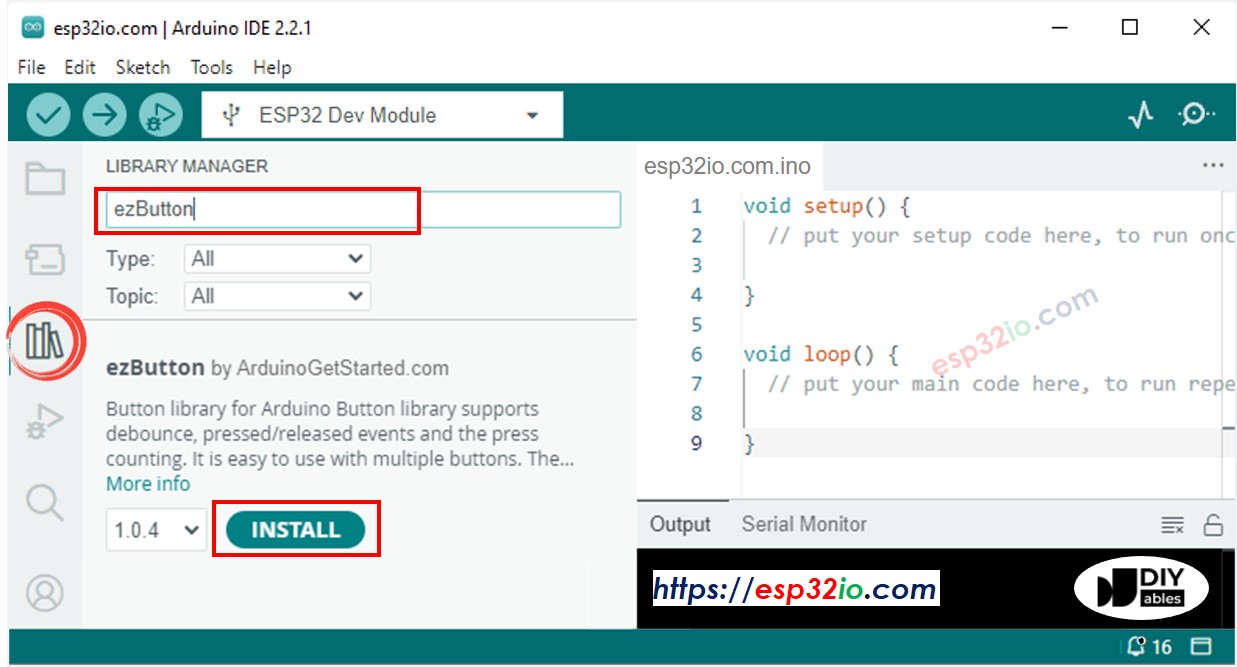

Clique no ícone Libraries na barra esquerda da Arduino IDE.
Pesquise “ezButton” e encontre a biblioteca de botão da ArduinoGetStarted
Clique no botão Install para instalar a biblioteca ezButton.

Pesquise “DIYables LCD I2C” e encontre a biblioteca DIYables_LCD_I2C da DIYables
Clique no botão Install para instalar a biblioteca DIYables_LCD_I2C.

Copie o código acima e abra-o na Arduino IDE
Clique no botão Upload na Arduino IDE para carregar o código no ESP32
Pressione o botão várias vezes
Veja o número da contagem mudar no LCD

※ Nota:

O endereço I2C do LCD pode variar de acordo com o fabricante. No código, usamos 0x27, que é o especificado pelo fabricante DIYables
