Arduino - Servidor Web com Múltiplas Páginas

Hardware Necessário

Or you can buy the following kits:

Sobre o Arduino Uno R4 e o Servidor Web

Se você não conhece o Arduino Uno R4 e o Servidor Web (incluindo pinagem, funcionamento e programação), pode aprender sobre eles nos seguintes tutoriais:

• Como começar com o Arduino Uno R4
• Arduino - Servidor Web

Como funciona um servidor web no Arduino

Quando um navegador web envia uma requisição HTTP para a placa Arduino, o Arduino precisa ser programado para realizar as seguintes tarefas:

• Criar um servidor web capaz de escutar requisições HTTP do navegador web.
• Ler a primeira linha do cabeçalho da requisição HTTP quando receber uma requisição HTTP.
• Rotear as requisições com base na primeira linha da requisição HTTP para determinar quais páginas web o Arduino deve retornar.
• (Opcional) Analisar o cabeçalho da requisição HTTP para identificar comandos de controle enviados pelo usuário.
• (Opcional) Controlar os dispositivos conectados ao Arduino com base nos comandos de controle recebidos.
• Enviar uma resposta HTTP de volta ao navegador web, que inclui:
• Um cabeçalho de resposta HTTP.
• O corpo da resposta HTTP, que contém o conteúdo HTML e (se aplicável) dados de sensores ou o estado dos dispositivos.

Ao realizar essas tarefas, o Arduino consegue tratar as requisições HTTP de forma eficaz e fornecer respostas adequadas ao navegador web, permitindo o controle e a interação via web com os dispositivos conectados ao Arduino.

A função de roteamento é a tarefa mais importante, e ela será explicada em detalhes. As outras partes são abordadas no tutorial Arduino - Servidor Web. Depois de entender o algoritmo de roteamento, vamos ver o código completo de um servidor web com várias páginas.

Servidor Web Arduino - Algoritmo de Roteamento

Antes de escrever o código da função de roteamento, você deve criar uma lista das páginas web e dos métodos HTTP correspondentes que estarão disponíveis no Arduino. Neste tutorial, vamos suportar apenas o método GET. No entanto, você pode facilmente estendê-lo para incluir outros métodos HTTP, se necessário. Aqui está uma lista de exemplo:

• GET página inicial
• GET página de temperatura
• GET página da porta
• GET página do LED

Depois disso, você precisa criar uma lista das primeiras linhas dos cabeçalhos de requisição HTTP correspondentes à lista de páginas:

• GET página inicial:
• GET /
• GET /index.html
• GET página de temperatura
• GET /temperature.html
• GET página da porta
• GET /door
• GET página do LED
• GET /led.html

Em resumo, temos a seguinte lista:

GET / GET /index.html GET /temperature.html GET /door.html GET /led.html

Código Arduino - Servidor Web com várias páginas

Abaixo está o código Arduino completo que cria um servidor web com várias páginas. Para manter a simplicidade, o conteúdo HTML de cada página é bem simples e está incorporado diretamente no código do Arduino. Na próxima parte, vamos aprender a separar o conteúdo HTML de cada página em arquivos separados, deixando o código mais organizado e fácil de gerenciar.

Passos Rápidos

• Se esta é a primeira vez que você usa o Arduino Uno R4, veja como configurar o ambiente para o Arduino Uno R4 na Arduino IDE.
• Abra o Gerenciador de Bibliotecas clicando no ícone Library Manager no lado esquerdo da Arduino IDE.
• Pesquise por Web Server for Arduino Uno R4 WiFi e localize a biblioteca Web Server criada pela DIYables.
• Clique no botão Install para adicionar a biblioteca Web Server.

• Copie o código acima e abra-o com a Arduino IDE
• Altere as informações de WiFi (SSID e senha) no código para as suas
• Clique no botão Upload na Arduino IDE para carregar o código no Arduino
• Abra o Serial Monitor
• Confira o resultado no Serial Monitor.

• Você verá um endereço IP no Serial Monitor, por exemplo: 192.168.0.2
• Digite os endereços da lista a seguir, um por um, na barra de endereços de um navegador web no seu smartphone ou PC.

• Observe que você precisa trocar o 192.168.0.2 pelo endereço IP que apareceu no Serial Monitor.
• Você verá as seguintes páginas: página inicial, página do LED, página da porta, página de temperatura e página Not Found
• Você também pode conferir a saída no Serial Monitor

O código anterior tem um conteúdo HTML bem simples para cada página. Mas, se quisermos criar uma interface sofisticada com muito HTML, o código pode ficar grande e bagunçado. Para simplificar, vamos aprender a separar o HTML do código do Arduino. Isso nos permite manter o HTML em arquivos separados, facilitando o gerenciamento e o trabalho.

Código Arduino - Servidor Web completo com várias páginas

• Abra a Arduino IDE.
• Crie um novo sketch e dê um nome a ele, por exemplo, ArduinoWebServer.ino.
• Copie o código fornecido e cole-o nesse arquivo.

• Altere as informações de WiFi (SSID e senha) no código para as suas
• Crie o arquivo index.h na Arduino IDE da seguinte forma:
• Clique no botão logo abaixo do ícone do serial monitor e escolha New Tab, ou use as teclas Ctrl+Shift+N.

• Dê ao arquivo o nome index.h e clique no botão OK

• Copie o código abaixo e cole-o no arquivo index.h.

/* * Este código de Arduino foi desenvolvido por pt.newbiely.com * Este código de Arduino é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino/arduino-web-server-multiple-pages */ const char *HTML_CONTENT_HOME = R""""( <!DOCTYPE html> <html lang="en"> <head> <meta charset="UTF-8"> <meta name="viewport" content="width=device-width, initial-scale=1.0"> <link rel="icon" href="data:,"> <title>Home Page</title> </head> <body> <h1>Welcome to the Home Page</h1> <ul> <li><a href="/led">LED Page</a></li> <li><a href="/temperature">Temperature Page</a></li> <li><a href="/door">Door Page</a></li> </ul> </body> </html> )"""";
• Da mesma forma, crie o arquivo temperature.h na Arduino IDE com o seguinte conteúdo.

/* * Este código de Arduino foi desenvolvido por pt.newbiely.com * Este código de Arduino é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino/arduino-web-server-multiple-pages */ const char *HTML_CONTENT_TEMPERATURE = R""""( <!DOCTYPE html> <html> <head> <title>Arduino - Web Temperature</title> <meta name="viewport" content="width=device-width, initial-scale=0.7, maximum-scale=0.7"> <meta charset="utf-8"> <link rel="icon" href="https://diyables.io/images/page/diyables.svg"> <style> body { font-family: "Georgia"; text-align: center; font-size: width/2pt;} h1 { font-weight: bold; font-size: width/2pt;} h2 { font-weight: bold; font-size: width/2pt;} button { font-weight: bold; font-size: width/2pt;} </style> <script> var cvs_width = 200, cvs_height = 450; function init() { var canvas = document.getElementById("cvs"); canvas.width = cvs_width; canvas.height = cvs_height + 50; var ctx = canvas.getContext("2d"); ctx.translate(cvs_width/2, cvs_height - 80); update_view(TEMPERATURE_MARKER); } function update_view(temp) { var canvas = document.getElementById("cvs"); var ctx = canvas.getContext("2d"); var radius = 70; var offset = 5; var width = 45; var height = 330; ctx.clearRect(-cvs_width/2, -350, cvs_width, cvs_height); ctx.strokeStyle="blue"; ctx.fillStyle="blue"; //5-step Degree var x = -width/2; ctx.lineWidth=2; for (var i = 0; i <= 100; i+=5) { var y = -(height - radius)*i/100 - radius - 5; ctx.beginPath(); ctx.lineTo(x, y); ctx.lineTo(x - 20, y); ctx.stroke(); } //20-step Degree ctx.lineWidth=5; for (var i = 0; i <= 100; i+=20) { var y = -(height - radius)*i/100 - radius - 5; ctx.beginPath(); ctx.lineTo(x, y); ctx.lineTo(x - 25, y); ctx.stroke(); ctx.font="20px Georgia"; ctx.textBaseline="middle"; ctx.textAlign="right"; ctx.fillText(i.toString(), x - 35, y); } // shape ctx.lineWidth=16; ctx.beginPath(); ctx.arc(0, 0, radius, 0, 2 * Math.PI); ctx.stroke(); ctx.beginPath(); ctx.rect(-width/2, -height, width, height); ctx.stroke(); ctx.beginPath(); ctx.arc(0, -height, width/2, 0, 2 * Math.PI); ctx.stroke(); ctx.fillStyle="#e6e6ff"; ctx.beginPath(); ctx.arc(0, 0, radius, 0, 2 * Math.PI); ctx.fill(); ctx.beginPath(); ctx.rect(-width/2, -height, width, height); ctx.fill(); ctx.beginPath(); ctx.arc(0, -height, width/2, 0, 2 * Math.PI); ctx.fill(); ctx.fillStyle="#ff1a1a"; ctx.beginPath(); ctx.arc(0, 0, radius - offset, 0, 2 * Math.PI); ctx.fill(); temp = Math.round(temp * 100) / 100; var y = (height - radius)*temp/100.0 + radius + 5; ctx.beginPath(); ctx.rect(-width/2 + offset, -y, width - 2*offset, y); ctx.fill(); ctx.fillStyle="red"; ctx.font="bold 34px Georgia"; ctx.textBaseline="middle"; ctx.textAlign="center"; ctx.fillText(temp.toString() + "°C", 0, 100); } window.onload = init; </script> </head> <body> <h1>Arduino - Web Temperature</h1> <canvas id="cvs"></canvas> </body> </html> )"""";
• Da mesma forma, crie o arquivo door.h na Arduino IDE com o seguinte conteúdo.

/* * Este código de Arduino foi desenvolvido por pt.newbiely.com * Este código de Arduino é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino/arduino-web-server-multiple-pages */ const char *HTML_CONTENT_DOOR = R""""( <!DOCTYPE html> <html lang="en"> <head> <meta charset="UTF-8"> <meta name="viewport" content="width=device-width, initial-scale=1.0"> <link rel="icon" href="data:,"> <title>Door Page</title> </head> <body> <h1>Door Page</h1> <p>Door State: <span style="color: red;">DOOR_STATE_MARKER</span></p> </body> </html> )"""";
• Da mesma forma, crie o arquivo led.h na Arduino IDE com o seguinte conteúdo.

/* * Este código de Arduino foi desenvolvido por pt.newbiely.com * Este código de Arduino é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino/arduino-web-server-multiple-pages */ const char *HTML_CONTENT_LED = R""""( <!DOCTYPE html> <html lang="en"> <head> <meta charset="UTF-8"> <meta name="viewport" content="width=device-width, initial-scale=1.0"> <link rel="icon" href="data:,"> <title>LED Page</title> </head> <body> <h1>LED Page</h1> <p>LED State: <span style="color: red;">LED_STATE_MARKER</span></p> </body> </html> )"""";
• Da mesma forma, crie o arquivo error_404.h na Arduino IDE com o seguinte conteúdo.

/* * Este código de Arduino foi desenvolvido por pt.newbiely.com * Este código de Arduino é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino/arduino-web-server-multiple-pages */ const char *HTML_CONTENT_404 = R""""( <!DOCTYPE html> <html lang="en"> <head> <meta charset="UTF-8"> <meta name="viewport" content="width=device-width, initial-scale=1.0"> <link rel="icon" href="data:,"> <title>404 - Page Not Found</title> <style> h1 {color: #ff4040;} </style> </head> <body> <h1>404</h1> <p>Oops! The page you are looking for could not be found on Arduino Web Server.</p> <p>Please check the URL or go back to the <a href="/">homepage</a>.</p> <p>Or check <a href="https://arduinogetstarted.com/tutorials/arduino-web-server-multiple-pages"> Arduino Web Server</a> tutorial.</p> </body> </html> )"""";
• Agora você tem vários arquivos na Arduino IDE, como abaixo:

• Clique no botão Upload na Arduino IDE para carregar o código no Arduino

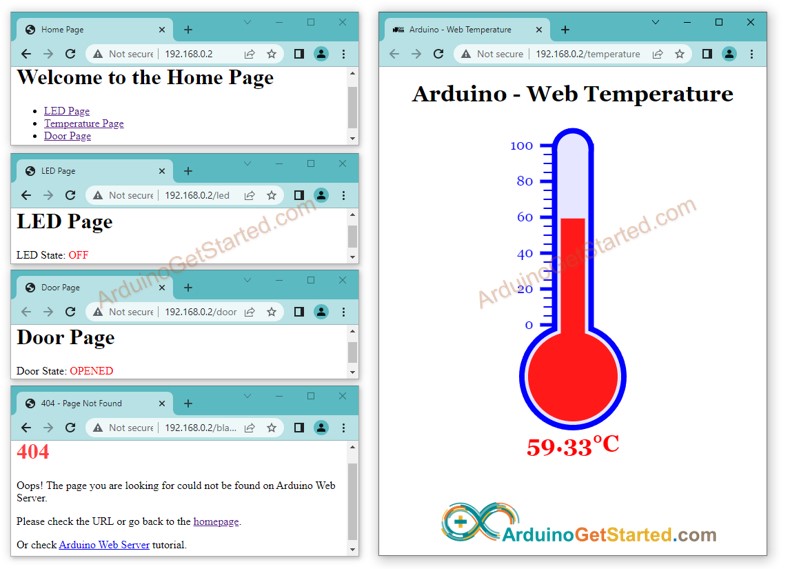

• Acesse as páginas web da placa Arduino pelo navegador web, uma por uma, como antes. Você verá todas as páginas web como abaixo:


※ Nota:

• Se você fizer alterações no conteúdo HTML dentro do arquivo index.h, mas não modificar nada no arquivo ArduinoWebServer.ino, a Arduino IDE não vai atualizar o conteúdo HTML quando você compilar e carregar o código no Arduino Uno R4 WiFi.
• Para forçar a Arduino IDE a atualizar o conteúdo HTML nessa situação, você precisa fazer uma modificação no arquivo ArduinoWebServer.ino. Por exemplo, você pode adicionar uma linha vazia ou inserir um comentário. Essa ação faz a IDE reconhecer que houve mudanças no projeto, garantindo que o seu conteúdo HTML atualizado seja incluído no upload.
