Alarme de Incêndio com Arduino

Neste tutorial, vamos aprender a fazer um sistema de alarme de incêndio que detecta o fogo e dispara o alarme por meio de sirene e luz.

Hardware Necessário

1	×	Arduino Uno R3
1	×	Cabo USB 2.0 tipo A/B (para PC com USB-A)
1	×	Cabo USB 2.0 tipo C/B (para PC com USB-C)
1	×	Smoke Sensor (MQ2 Gas Sensor)
1	×	Flame Sensor
1	×	5-in-1 5-way Flame Sensor
1	×	Relé
1	×	12V Fire Alarm Siren Horn
1	×	(Alternativa) 12V Active Buzzer
1	×	Fonte de Alimentação 12V
1	×	Conector de Alimentação DC
1	×	Fios Jumper
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino Uno
1	×	(Recomendado) Shield de Protoboard para Arduino Uno
1	×	(Recomendado) Case para Arduino Uno
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Sistema de Alarme de Incêndio

O sistema de alarme de incêndio inclui duas partes:

A detecção de incêndio: pode usar o sensor de fumaça (sensor de gás MQ2) e/ou o sensor de chama
O alarme: pode ser uma sirene (incluindo luz e som) ou um buzzer (apenas som)

Na detecção de incêndio, você pode usar um dos dois sensores. No entanto, para aumentar a confiabilidade, recomendamos usar tanto o sensor de fumaça quanto o sensor de chama. Se você usar apenas um sensor, o sistema pode não detectar o fogo em alguns locais da sua área de monitoramento.

Se você não conhece o sensor de gás mq2 e o sensor de chama (pinagem, como funcionam, como programar ...), aprenda sobre eles nos seguintes tutoriais:

Tutorial Arduino - Sensor de Gás MQ2
Tutorial Arduino - Sensor de Chama

Como o Sistema de Alarme de Incêndio Funciona

O Arduino lê os estados do sensor de fumaça e do sensor de chama; se fumaça ou chama for detectada, o Arduino ativa o relé para disparar um alarme.

Diagrama de Ligação

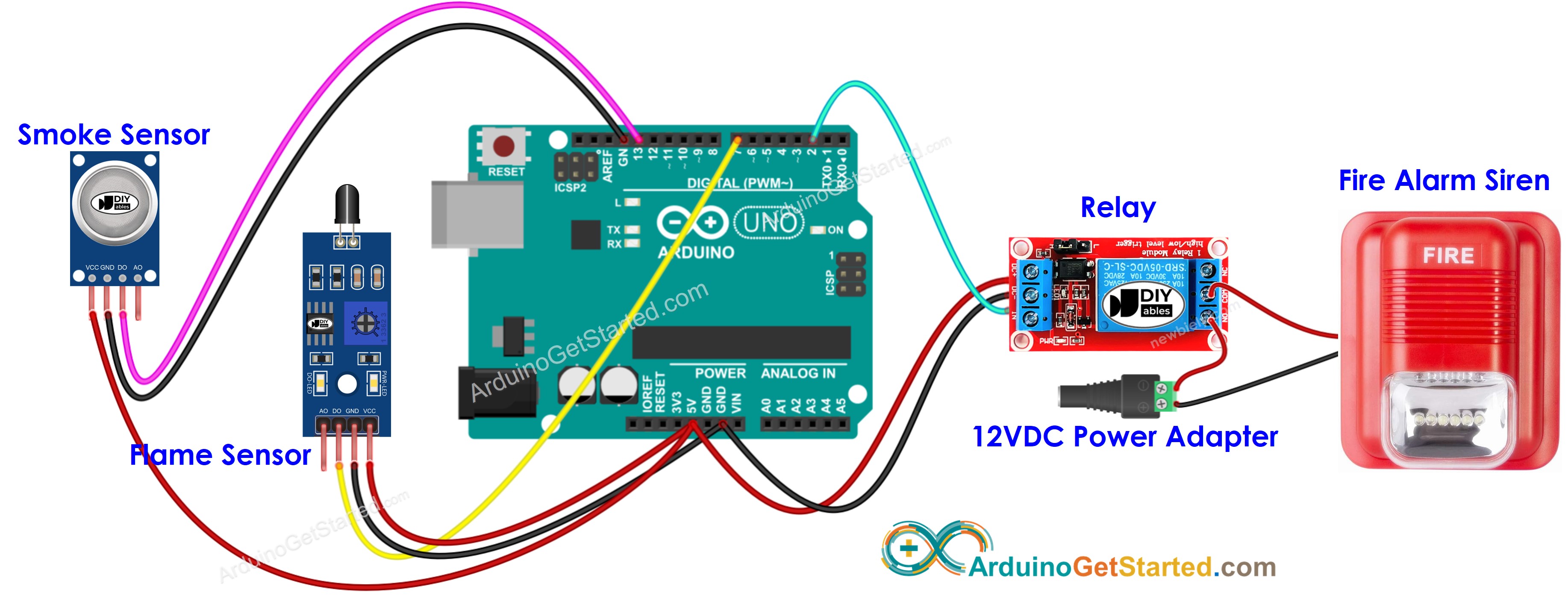

Diagrama de ligação com uma sirene

This image is created using Fritzing. Click to enlarge image

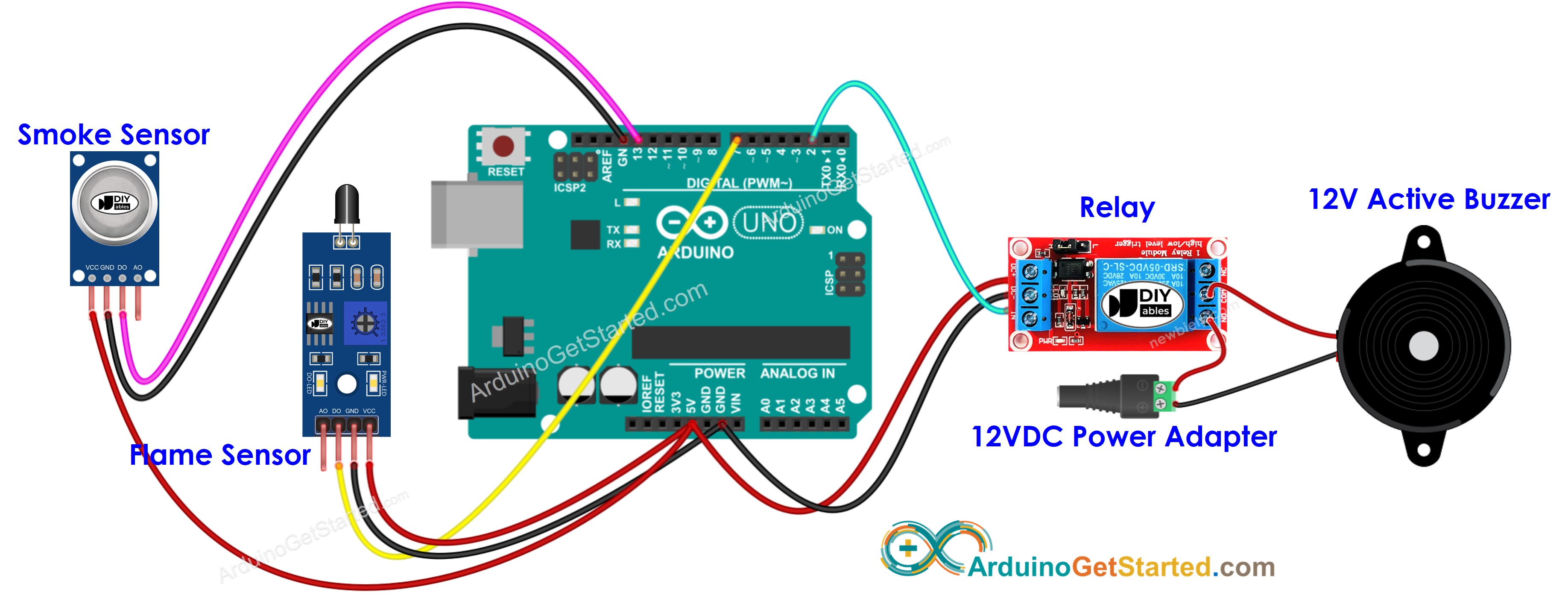

Diagrama de ligação com um buzzer de 12V

Diagrama de Ligação do sistema de alarme de incêndio com buzzer e Arduino

This image is created using Fritzing. Click to enlarge image

Código Arduino

/* * Este código de Arduino foi desenvolvido por pt.newbiely.com * Este código de Arduino é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino/arduino-fire-alarm */ #define FLAME_PIN 7 // Arduino's pin connected to DO pin of the flame sensor #define SMOKE_PIN 13 // Arduino's pin connected to DO pin of the smoke MQ2 sensor #define RELAY_PIN 2 // Arduino's pin connected to relay void setup() { // initialize serial communication Serial.begin(9600); // initialize the Arduino's pin pinMode(FLAME_PIN, INPUT); pinMode(SMOKE_PIN, INPUT); pinMode(RELAY_PIN, OUTPUT); } void loop() { int flame_state = digitalRead(FLAME_PIN); int smoke_state = digitalRead(SMOKE_PIN); if (flame_state == LOW) { Serial.println("Fire is detected based on the flame sensor => alarming"); digitalWrite(RELAY_PIN, HIGH); } else if (smoke_state == LOW) { Serial.println("Fire is detected based on the smoke sensor => alarming"); digitalWrite(RELAY_PIN, HIGH); } else { Serial.println("No fire detected => great!"); digitalWrite(RELAY_PIN, LOW); } }

Passos Rápidos

Copie o código acima e abra-o com o Arduino IDE
Clique no botão Upload no Arduino IDE para carregar o código no Arduino
Abra o Serial Monitor no Arduino IDE
Carregue o código no Arduino
Crie um pouco de fumaça ao redor do sensor de fumaça
Crie uma chama na frente do sensor de chama
Ouça o som do alarme da sirene ou do buzzer
Veja o resultado no Serial Monitor.
