Shield para Arduino

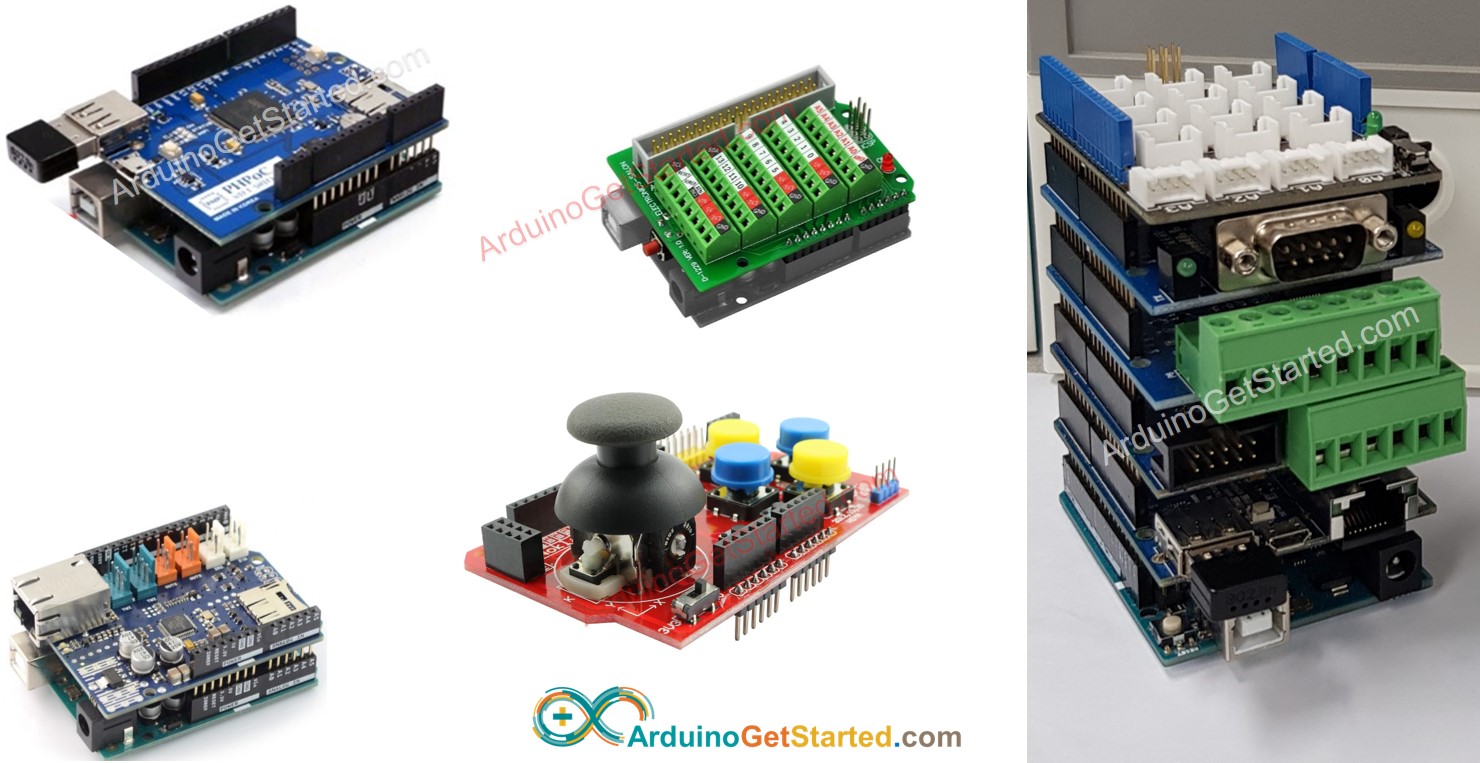

O que é um Shield para Arduino?
Os shields para Arduino, também chamados de placas de expansão, são placas que podem ser encaixadas em cima da placa Arduino para fornecer funcionalidades específicas. Existem centenas de shields por aí.
Os shields para Arduino podem ser divididos em dois tipos:
- Shields que fornecem apenas hardware
- Shields que fornecem hardware + controlador
Shields para Arduino que fornecem apenas hardware
O hardware do shield é conectado diretamente aos pinos da placa Arduino. Podemos controlar o hardware do shield diretamente controlando os pinos da placa Arduino.
Exemplos deste tipo:
Shields para Arduino que fornecem hardware e controlador
A placa Arduino envia comandos para o shield, o shield executa ações com base nesses comandos e pode enviar respostas de volta. Os comandos e as respostas podem incluir dados. A placa Arduino e o shield geralmente se comunicam via SPI, I2C ou UART. A maioria dos fabricantes de shields fornece a biblioteca para Arduino. Por isso, você pode programar o Arduino usando a biblioteca sem se preocupar com os comandos.
Exemplos deste tipo:
Por que os Shields para Arduino são Úteis?
Os shields facilitam a nossa vida porque:
- Você não precisa se preocupar com o circuito. Todos os componentes de que você precisa estão no shield.
- Toda a eletrônica de um circuito específico fica organizada no mesmo formato de uma placa Arduino.
- Os shields são fáceis de conectar. Basta encaixá-los na placa Arduino –> menos propenso a erros do que conectar as peças separadas.
- Você pode encaixar/remover facilmente o shield da placa Arduino sempre que quiser, sem se preocupar em montar o circuito e refazer toda a ligação.
- Os shields adicionam novos recursos ao Arduino de forma fácil. Sem um shield, seria difícil criá-los.
- Você pode encaixar vários shields em um único Arduino
- Você pode focar na programação com o mínimo de conhecimento de hardware
