Arduino - Sensor de Temperatura e Umidade - LCD

Vamos aprender a:

Ler a temperatura e a umidade do sensor DHT11 e mostrar no LCD I2C
Ler a temperatura e a umidade do sensor DHT22 e mostrar no LCD I2C

Hardware Necessário

1	×	Arduino Uno R3
1	×	Cabo USB 2.0 tipo A/B (para PC com USB-A)
1	×	Cabo USB 2.0 tipo C/B (para PC com USB-C)
1	×	LCD I2C 16x2
1	×	LCD I2C 1602 Display Compact-Size 5V
1	×	(Alternativa) LCD I2C 20x4
1	×	DHT11 Módulo Sensor de Temperatura e Umidade
1	×	(Alternativa) DHT11 Sensor
1	×	Fios Jumper

You can use DHT22 sensor instead of DHT11 sensor.

1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino Uno
1	×	(Recomendado) Shield de Protoboard para Arduino Uno
1	×	(Recomendado) Case para Arduino Uno
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Buy Note: Alternatively, you can assemble the LCD I2C display using LCD 1602 Display and PCF8574 I2C Adapter Module.

Sobre o DHT11, DHT22 e LCD

Se você ainda não conhece o sensor de temperatura DHT11, DHT22 e o LCD (pinagem, como funcionam, como programar...), aprenda sobre eles nos seguintes tutoriais:

Diagrama de Ligação

Arduino - Ligação do Módulo DHT11 com LCD

This image is created using Fritzing. Click to enlarge image

Arduino - Ligação do Módulo DHT22 com LCD

Diagrama de ligação do Arduino com DHT22 de temperatura e umidade e LCD

This image is created using Fritzing. Click to enlarge image

Ligação real para o DHT11

This image is created using Fritzing. Click to enlarge image

Código Arduino - Sensor DHT11 - LCD I2C

/* * Este código de Arduino foi desenvolvido por pt.newbiely.com * Este código de Arduino é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino/arduino-temperature-humidity-sensor-lcd */ #include <DIYables_LCD_I2C.h> #include "DHT.h" #define DHTPIN 2 #define DHTTYPE DHT11 DIYables_LCD_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows DHT dht(DHTPIN, DHTTYPE); void setup() { dht.begin(); // initialize the sensor lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight } void loop() { delay(2000); // wait a few seconds between measurements float humi = dht.readHumidity(); // read humidity float tempC = dht.readTemperature(); // read temperature lcd.clear(); // check if any reads failed if (isnan(humi) || isnan(tempC)) { lcd.setCursor(0, 0); lcd.print("Failed"); } else { lcd.setCursor(0, 0); // start to print at the first row lcd.print("Temp: "); lcd.print(tempC); // print the temperature lcd.print((char)223); // print ° character lcd.print("C"); lcd.setCursor(0, 1); // start to print at the second row lcd.print("Humi: "); lcd.print(humi); // print the humidity lcd.print("%"); } }

※ Nota:

O endereço I2C do LCD pode variar de acordo com o fabricante. No código, usamos 0x27, que é o endereço especificado pelo fabricante DIYables

Passos Rápidos

Conecte o Arduino ao PC usando o cabo USB
Abra o Arduino IDE e selecione a placa e a porta corretas
Vá até o ícone Libraries na barra esquerda do Arduino IDE.
Pesquise “DHT” e encontre a biblioteca DHT sensor library da Adafruit
Clique no botão Install para instalar a biblioteca.

Será solicitado que você instale algumas outras dependências da biblioteca
Clique no botão Install All para instalar todas as dependências da biblioteca.

Biblioteca Adafruit Unified Sensor no Arduino

Pesquise “DIYables LCD I2C” e encontre a biblioteca DIYables_LCD_I2C da DIYables
Clique no botão Install para instalar a biblioteca DIYables_LCD_I2C.

Copie o código acima e abra-o no Arduino IDE
Clique no botão Upload no Arduino IDE para carregar o código no Arduino
Deixe o ambiente ao redor do sensor mais quente ou mais frio
Veja o resultado no LCD

This image is created using Fritzing. Click to enlarge image

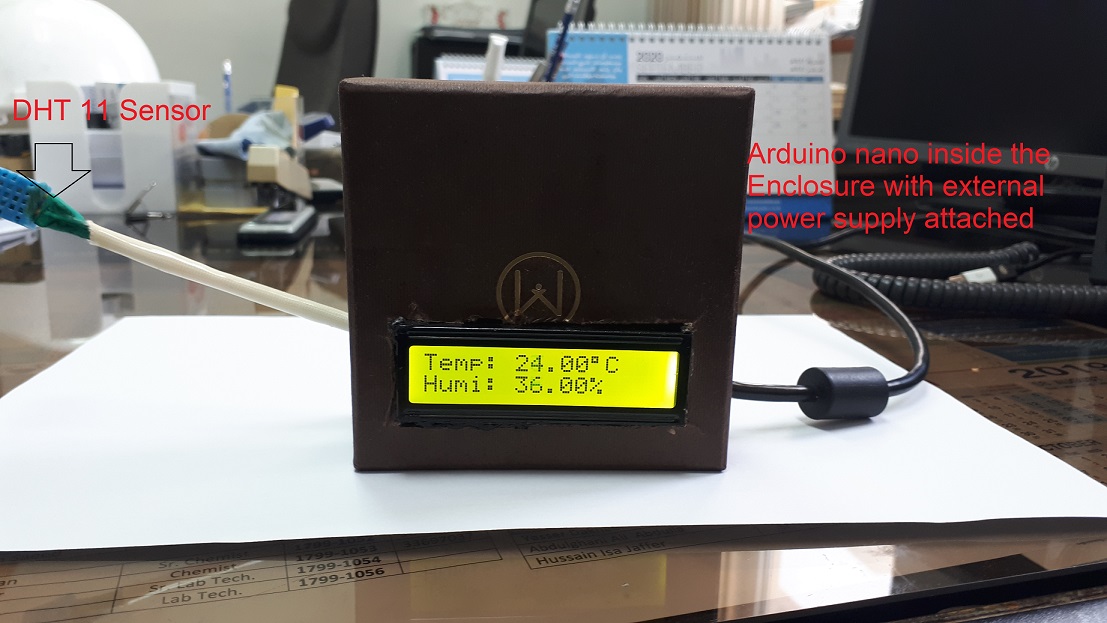

O código acima também funciona com o Arduino Nano. Um avô, que aprendeu com este tutorial para orientar seu neto, testou este código com o Arduino Nano e nos enviou o resultado abaixo:

Arduino mostrando temperatura e umidade no LCD

Se o LCD não mostrar nada, veja Solução de Problemas no LCD I2C

Código Arduino - Sensor DHT22 - LCD I2C

/* * Este código de Arduino foi desenvolvido por pt.newbiely.com * Este código de Arduino é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino/arduino-temperature-humidity-sensor-lcd */ #include <DIYables_LCD_I2C.h> #include "DHT.h" #define DHTPIN 2 #define DHTTYPE DHT22 DIYables_LCD_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows DHT dht(DHTPIN, DHTTYPE); void setup() { dht.begin(); // initialize the sensor lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight } void loop() { delay(2000); // wait a few seconds between measurements float humi = dht.readHumidity(); // read humidity float tempC = dht.readTemperature(); // read temperature lcd.clear(); // check if any reads failed if (isnan(humi) || isnan(tempC)) { lcd.setCursor(0, 0); lcd.print("Failed"); } else { lcd.setCursor(0, 0); // start to print at the first row lcd.print("Temp: "); lcd.print(tempC); // print the temperature lcd.print((char)223); // print ° character lcd.print("C"); lcd.setCursor(0, 1); // start to print at the second row lcd.print("Humi: "); lcd.print(humi); // print the humidity lcd.print("%"); } }

※ Nota:

O código para o DHT11 e o DHT22 é idêntico, exceto por uma linha de código. A biblioteca para o DHT11 e o DHT22 é a mesma.

Vídeo
