Arduino - Sensor de Som - Relé
Neste tutorial, vamos explorar como usar o sensor de som para controlar um relé. Especificamente, vamos ver duas aplicações interessantes:
- Interruptor por som: Quando um som é detectado (por exemplo, uma batida), o Arduino alterna o relé, ligando-o se estiver desligado e desligando-o se estiver ligado.
- Relé ativado por som: Ao detectar um som, o Arduino liga o relé por um período de tempo específico.
Conectando o relé a uma lâmpada, fita LED, motor ou atuador... podemos usar o sensor de som para controlar a lâmpada, a fita LED, o motor ou o atuador...
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Relé e o Sensor de Som
Se você não conhece o relé e o sensor de som (pinagem, como funcionam, como programar ...), aprenda sobre eles nos seguintes tutoriais:

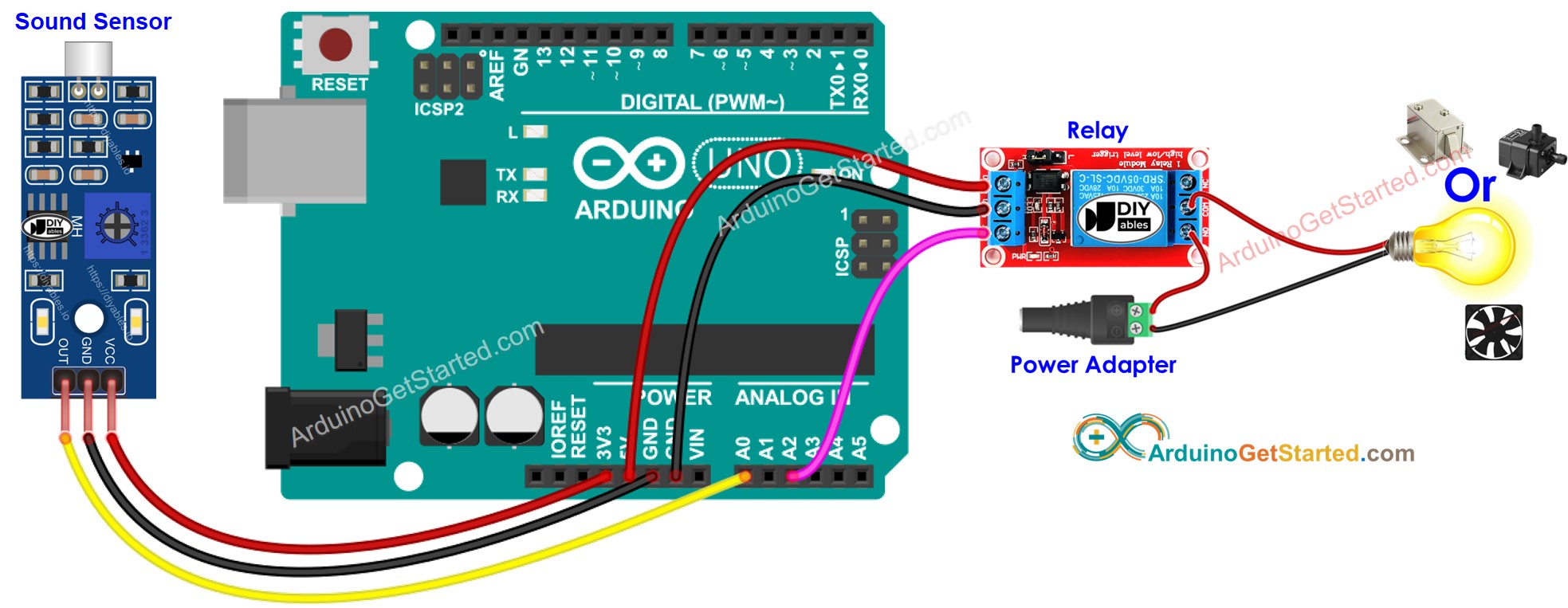

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Código Arduino - Interruptor por Som Alterna o Relé
O código abaixo alterna o estado do relé cada vez que um som é detectado.
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-sound-sensor-relay
*/
#define SENSOR_PIN A0 // Arduino pin connected to sound sensor's pin
#define RELAY_PIN A2 // Arduino pin connected to LED's pin
int lastSoundState; // the previous state of sound sensor
int currentSoundState; // the current state of sound sensor
int relayState = LOW; // the current state of relay
void setup() {
Serial.begin(9600); // initialize serial
pinMode(SENSOR_PIN, INPUT); // set arduino pin to input mode
pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode
currentSoundState = digitalRead(SENSOR_PIN);
}
void loop() {
lastSoundState = currentSoundState; // save the last state
currentSoundState = digitalRead(SENSOR_PIN); // read new state
if (lastSoundState == HIGH && currentSoundState == LOW) { // state change: HIGH -> LOW
Serial.println("The sound has been detected");
// toggle state of relay
relayState = !relayState;
// control relay arccoding to the toggrelay state
digitalWrite(RELAY_PIN, relayState);
}
}
Passos Rápidos
- Conecte o Arduino ao PC com um cabo USB
- Abra o Arduino IDE, selecione a placa e a porta corretas
- Copie o código acima e abra-o no Arduino IDE
- Clique no botão Upload no Arduino IDE para carregar o código no Arduino
- Bata palmas na frente do sensor de som
- Veja a mudança no estado do relé
Explicação do Código
Leia a explicação linha por linha nas linhas de comentário do código-fonte!
Código Arduino - Relé Ativado por Som por um Período de Tempo
O código abaixo liga o relé por um período de tempo quando um som é detectado. Depois desse período, o relé é desligado.
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-sound-sensor-relay
*/
#define SENSOR_PIN A0 // Arduino pin connected to sound sensor's pin
#define RELAY_PIN A2 // Arduino pin connected to the relay's pin
#define TIME_PERIOD 5000 // in milliseconds
int lastSoundState; // the previous state of sound sensor
int currentSoundState; // the current state of sound sensor
void setup() {
Serial.begin(9600); // initialize serial
pinMode(SENSOR_PIN, INPUT); // set arduino pin to input mode
pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode
currentSoundState = digitalRead(SENSOR_PIN);
}
void loop() {
lastSoundState = currentSoundState; // save the last state
currentSoundState = digitalRead(SENSOR_PIN); // read new state
if (lastSoundState == HIGH && currentSoundState == LOW) { // state change: HIGH -> LOW
Serial.println("The sound has been detected");
// turn on relay
digitalWrite(RELAY_PIN, HIGH);
delay(TIME_PERIOD);
// turn off relay
digitalWrite(RELAY_PIN, LOW);
}
}
Observe que o código acima usa a função delay() para simplificar. Porém, se você adicionar mais código, ele pode ficar bloqueado durante o tempo de espera. Para resolver isso, o código a seguir usa uma abordagem não bloqueante com a biblioteca ezLED. Nos bastidores, a biblioteca ezLED usa a função millis() em vez de delay para evitar o bloqueio.
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-sound-sensor-relay
*/
#include <ezLED.h> // ezLED library
#define SENSOR_PIN A0 // Arduino pin connected to sound sensor's pin
#define RELAY_PIN A2 // Arduino pin connected to the relay's pin
#define TIME_PERIOD 5000 // in milliseconds
ezLED relay(RELAY_PIN); // create a relay object that attach to pin RELAY_PIN
int lastSoundState; // the previous state of sound sensor
int currentSoundState; // the current state of sound sensor
void setup() {
Serial.begin(9600); // initialize serial
pinMode(SENSOR_PIN, INPUT); // set arduino pin to input mode
currentSoundState = digitalRead(SENSOR_PIN);
}
void loop() {
relay.loop(); // MUST call the relay.loop() function in loop()
lastSoundState = currentSoundState; // save the last state
currentSoundState = digitalRead(SENSOR_PIN); // read new state
if (lastSoundState == HIGH && currentSoundState == LOW) { // state change: HIGH -> LOW
Serial.println("The sound has been detected");
relay.turnON(); // turn on relay immediately
relay.turnOFF(TIME_PERIOD); // turn off relay after TIME_PERIOD
}
}
Passos Rápidos
- Conecte o Arduino ao PC com um cabo USB
- Abra o Arduino IDE, selecione a placa e a porta corretas
- Vá até o ícone Libraries na barra esquerda do Arduino IDE.
- Pesquise “ezLED” e encontre a biblioteca de LED da ArduinoGetStarted
- Clique no botão Install para instalar a biblioteca ezLED.
- Copie o código acima e abra-o no Arduino IDE
- Clique no botão Upload no Arduino IDE para carregar o código no Arduino
- Bata palmas na frente do sensor de som
- Veja a mudança no estado do relé
