Arduino - DHT11 - Relé
Neste tutorial, vamos aprender como usar o Arduino para controlar o relé com base na temperatura lida do sensor DHT11.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Relé e o Sensor DHT11
Se você ainda não conhece o sensor de temperatura DHT11 e o relé (pinagem, como funciona, como programar ...), aprenda sobre eles nos seguintes tutoriais:

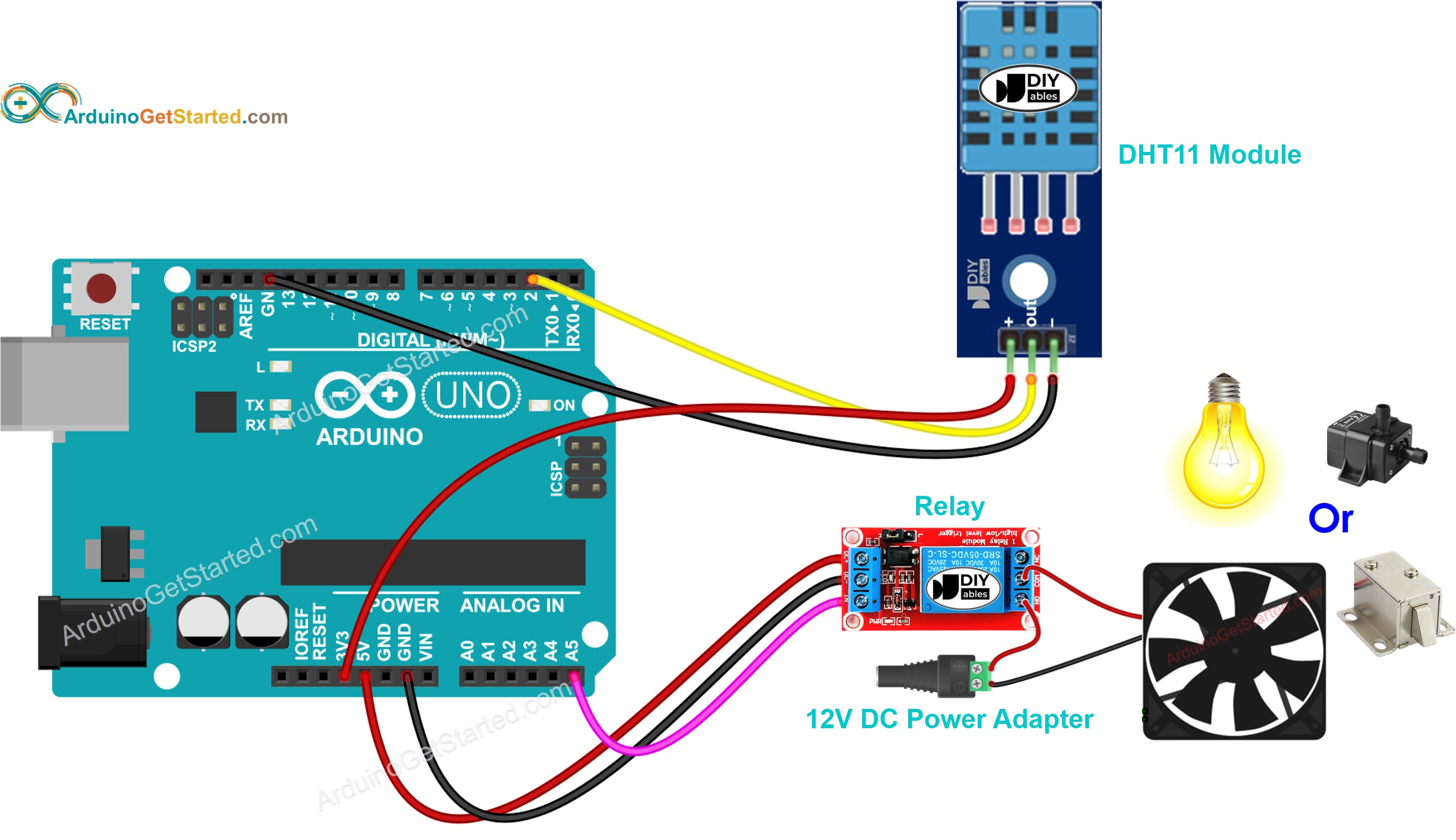

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Como o Sistema Funciona
- O Arduino lê a temperatura do sensor DHT11
- Se a temperatura passar de um limite superior, o Arduino liga o relé
- Se a temperatura cair abaixo de um limite inferior, o Arduino desliga o relé
O processo acima se repete infinitamente no loop.
Se você quiser ligar e desligar o relé quando a temperatura estiver acima e abaixo de um valor específico, respectivamente, basta definir o limite superior e o limite inferior com o mesmo valor.
Código Arduino
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-dht11-relay
*/
#include "DHT.h"
#define RELAY_PIN A5 // Arduino pin connected to relay
#define DHT11_PIN 2 // Arduino pin connected to DHT11 sensor
const int TEMP_THRESHOLD_UPPER = 25; // upper threshold of temperature, change to your desire value
const int TEMP_THRESHOLD_LOWER = 20; // lower threshold of temperature, change to your desire value
DHT dht11(DHT11_PIN, DHT11);
float temperature; // temperature in Celsius
void setup()
{
Serial.begin(9600); // initialize serial
dht11.begin(); // initialize the sensor
pinMode(RELAY_PIN, OUTPUT); // initialize digital pin as an output
}
void loop()
{
// wait a few seconds between measurements.
delay(2000);
temperature = dht11.readTemperature();; // read temperature in Celsius
if (isnan(temperature)) {
Serial.println("Failed to read from DHT sensor!");
} else {
if(temperature > TEMP_THRESHOLD_UPPER){
Serial.println("The relay is turned on");
digitalWrite(RELAY_PIN, HIGH); // turn on
} else if(temperature < TEMP_THRESHOLD_LOWER){
Serial.println("The relay is turned off");
digitalWrite(RELAY_PIN, LOW); // turn on
}
}
}
No código acima, o Arduino liga o relé quando a temperatura passa de 25°C e mantém o relé ligado até que a temperatura fique abaixo de 20°C
Passos Rápidos
- Conecte o Arduino ao PC por meio do cabo USB
- Abra o Arduino IDE e selecione a placa e a porta corretas
- Vá até o ícone Libraries na barra esquerda do Arduino IDE.
- Pesquise “DHT” e encontre a biblioteca DHT sensor library da Adafruit
- Clique no botão Install para instalar a biblioteca.
- Será solicitado que você instale algumas outras dependências da biblioteca
- Clique no botão Install All para instalar todas as dependências da biblioteca.
- Copie o código acima e abra-o no Arduino IDE
- Clique no botão Upload no Arduino IDE para carregar o código no Arduino
- Deixe o ambiente ao redor do sensor mais quente ou mais frio
- Observe o estado do relé
