Arduino - Sensor de Movimento - Fita LED

Neste tutorial, vamos explorar a implementação de um Arduino, um sensor de movimento HC-SR501 e uma fita LED para criar um sistema de automação de iluminação prático. Projetado especificamente para acender a fita LED ao detectar a presença de pessoas, este sistema é versátil e ideal para várias aplicações, como:

Instalar o sistema em escadas para ativar a iluminação automática quando as pessoas se aproximam.
Colocar o sistema embaixo da sua cama, onde a luz será acionada quando você descer da cama para o chão.
Criar iluminação automática para uma árvore de Natal quando houver pessoas presentes.

Hardware Necessário

1	×	Arduino Uno R3
1	×	Cabo USB 2.0 tipo A/B (para PC com USB-A)
1	×	Cabo USB 2.0 tipo C/B (para PC com USB-C)
1	×	Sensor de Movimento HC-SR501
1	×	DotStar RGB Fita LED
1	×	Fonte de Alimentação 5V
1	×	Conector de Alimentação DC
1	×	Fios Jumper
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino Uno
1	×	(Recomendado) Shield de Protoboard para Arduino Uno
1	×	(Recomendado) Case para Arduino Uno
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre Fita LED e Sensor de Movimento

Se você ainda não conhece a fita LED e o sensor de movimento (pinagem, como funcionam, como programar ...), aprenda sobre eles nos seguintes tutoriais:

Você pode usar fitas LED NeoPixel, WS2812B ou DotStar. Para simplificar a ligação, este tutorial usa especificamente a fita LED DotStar. Adaptar o código para outros tipos de fita LED é simples, basta consultar os tutoriais acima como guia.

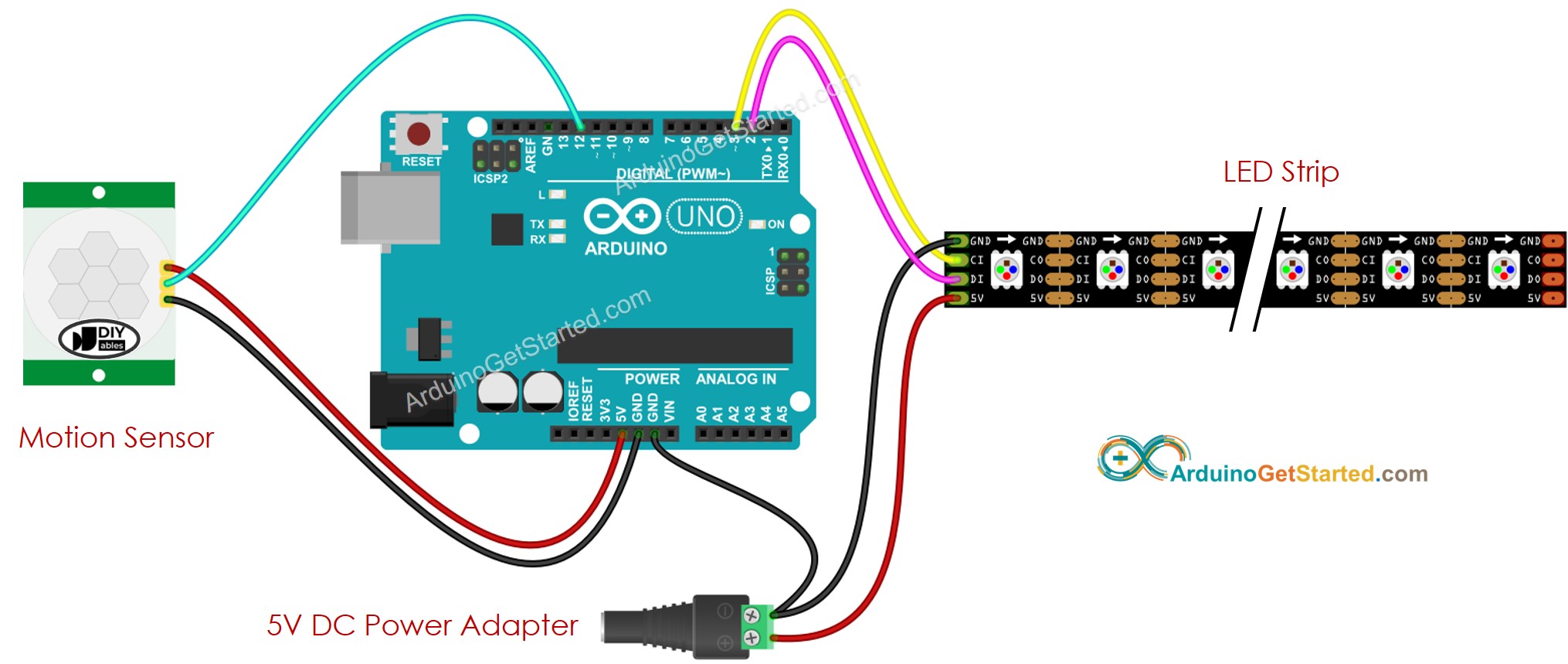

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Configuração Inicial


Ajuste de Tempo de Atraso	Gire-o totalmente no sentido anti-horário.
Ajuste de Alcance de Detecção	Gire-o totalmente no sentido horário.
Seletor de Disparo Repetido	Coloque o jumper como mostrado na imagem.

Código Arduino - Sensor de Movimento Controla Fita LED

/* * Este código de Arduino foi desenvolvido por pt.newbiely.com * Este código de Arduino é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino/arduino-motion-sensor-led-strip */ #include <Adafruit_DotStar.h> #define NUMPIXELS 144 // Number of LEDs in DotStar strip #define DOTSTAR_DATA_PIN 2 // Arduino pin connected to the data pin of DotStar #define DOTSTAR_CLOCK_PIN 3 // Arduino pin connected to the data pin of DotStar #define MOTION_SENSOR_PIN 12 // Arduino pin connected to the OUTPUT pin of motion sensor int motion_state = LOW; // current state of motion sensor's pin int prev_motion_state = LOW; // previous state of motion sensor's pin Adafruit_DotStar strip(NUMPIXELS, DOTSTAR_DATA_PIN, DOTSTAR_CLOCK_PIN, DOTSTAR_BRG); void setup() { Serial.begin(9600); strip.begin(); // INITIALIZE NeoPixel strip object (REQUIRED) strip.show(); // Turn OFF all pixels ASAP strip.setBrightness(255); pinMode(MOTION_SENSOR_PIN, INPUT); // set arduino pin to input mode } void loop() { prev_motion_state = motion_state; // store old state motion_state = digitalRead(MOTION_SENSOR_PIN); // read new state if (prev_motion_state == LOW && motion_state == HIGH) { // pin state change: LOW -> HIGH Serial.println("Motion detected!"); // turn on the led strip for (int pixel = 0; pixel < NUMPIXELS; pixel++) { // red color int r = 255; // CHANGE COLOR AS YOUR DESIRE int g = 0; // CHANGE COLOR AS YOUR DESIRE int b = 0; // CHANGE COLOR AS YOUR DESIRE strip.setPixelColor(pixel, g, r, b); // set color for each pixel } strip.show(); } else if (prev_motion_state == HIGH && motion_state == LOW) { // pin state change: HIGH -> LOW Serial.println("Motion stopped!"); strip.clear(); // turn off all pixel on LED strip strip.show(); } }

Passos Rápidos

Conecte o Arduino ao PC via cabo USB
Abra o Arduino IDE, selecione a placa e a porta corretas

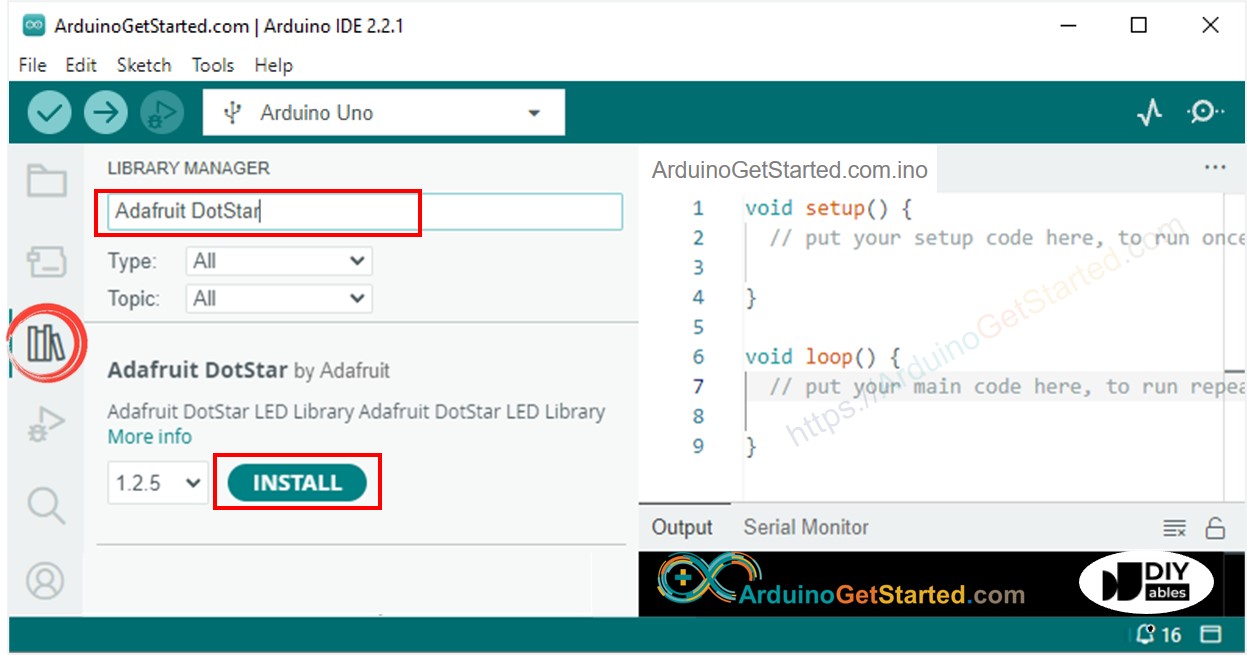

Clique no ícone Libraries na barra esquerda do Arduino IDE.
Pesquise “Adafruit DotStar” e encontre a biblioteca DotStar da Adafruit
Clique no botão Install para instalar a biblioteca DotStar.

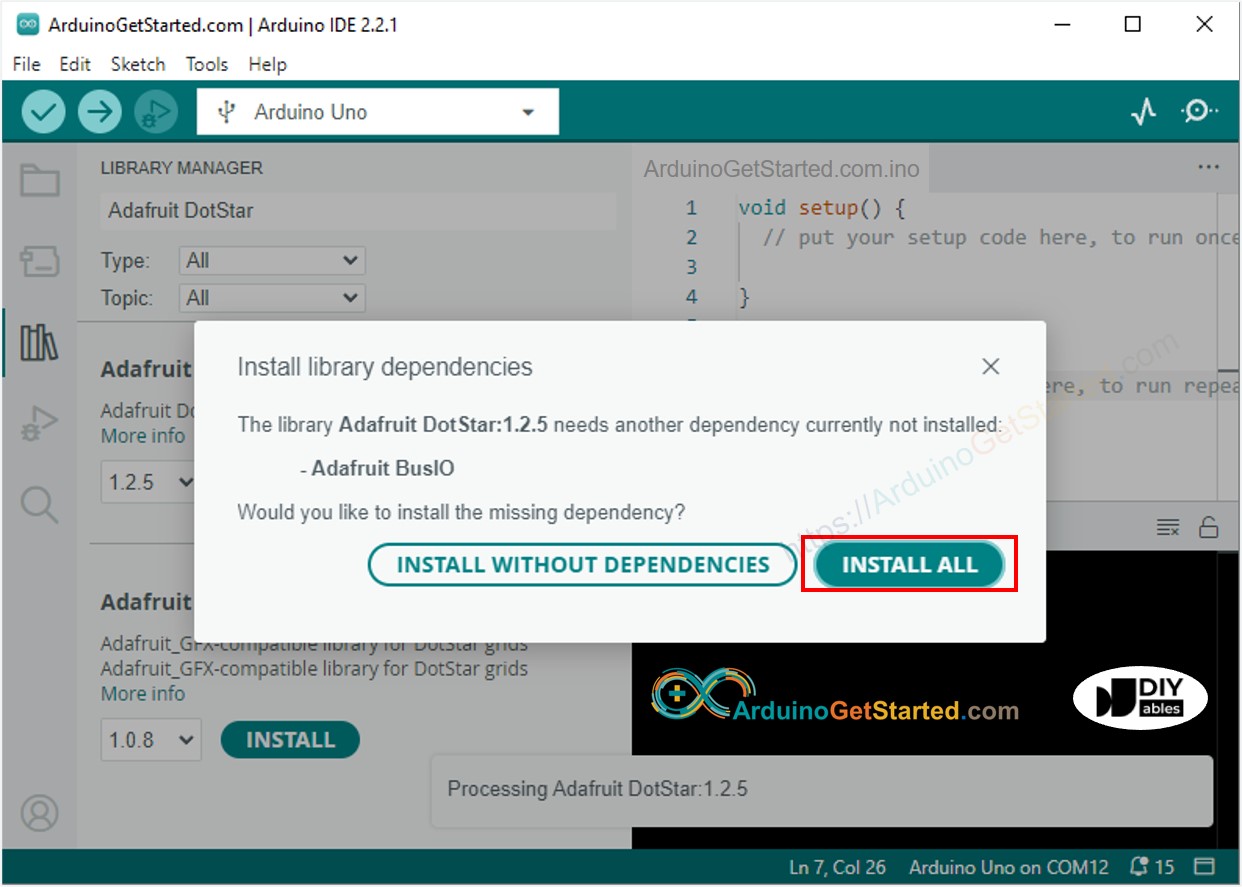

Será solicitado que você instale a dependência. Clique no botão Install All.

Copie o código acima e abra-o no Arduino IDE
Clique no botão Upload no Arduino IDE para carregar o código no Arduino
Mova sua mão na frente do sensor
Observe a fita LED

Você pode modificar o código para adicionar um efeito de iluminação.
