Arduino - Potenciômetro Aciona Relé
Vamos aprender a:
- Se o valor analógico do potenciômetro for maior que um limite, ligar o relé
- Se o valor analógico do potenciômetro for menor que um limite, desligar o relé
- Se a tensão de saída do potenciômetro for maior que um limite, ligar o relé
- Se a tensão de saída do potenciômetro for menor que um limite, desligar o relé
Conectando o relé a uma lâmpada, fita LED, motor ou atuador... podemos usar o potenciômetro para controlar a lâmpada, fita LED, motor ou atuador...
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre Relé e Potenciômetro
Se você não conhece o relé e o potenciômetro (pinagem, como funcionam, como programar...), aprenda sobre eles nos seguintes tutoriais:

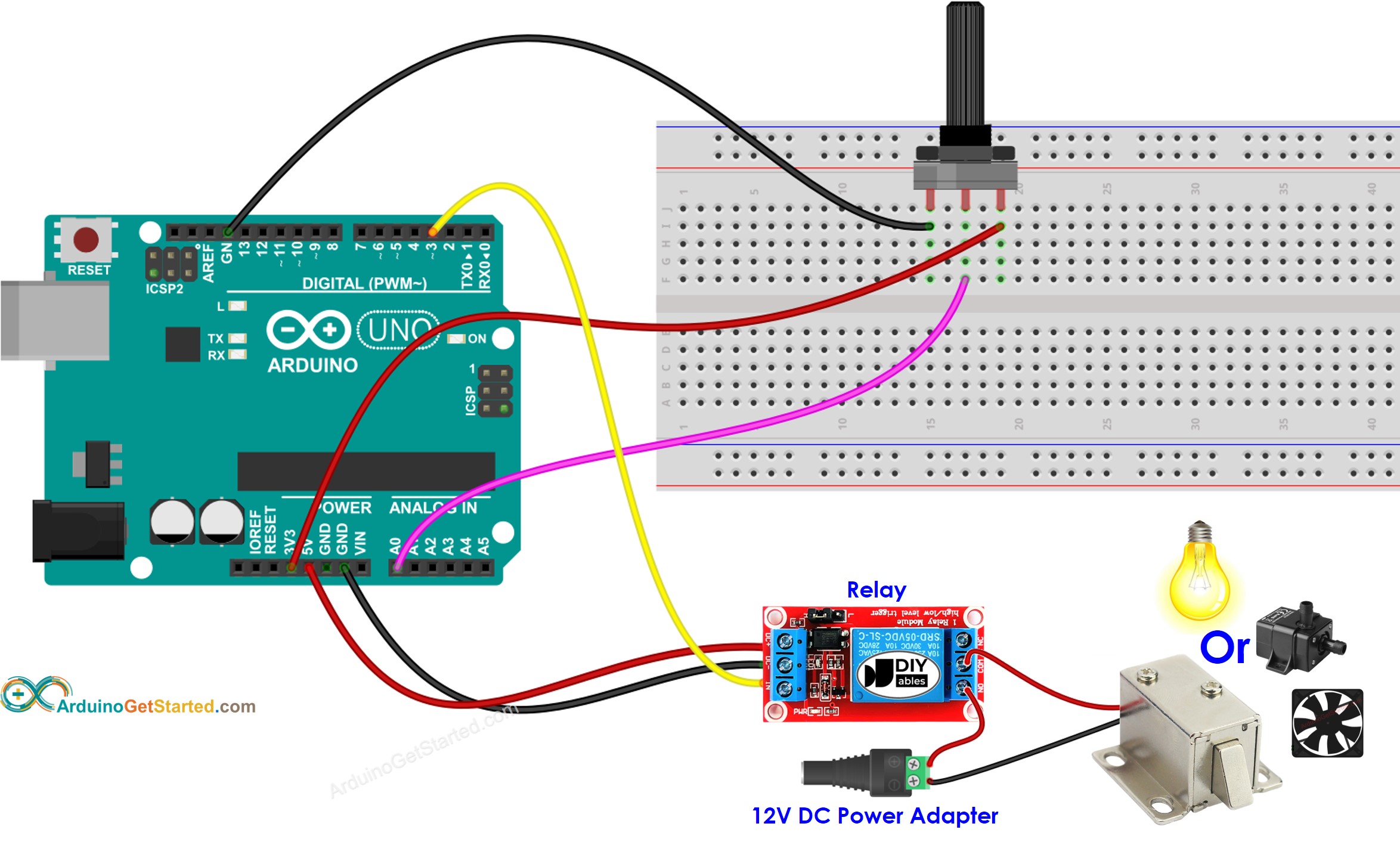

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Código Arduino - Limite Analógico
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-potentiometer-triggers-relay
*/
// constants won't change
const int POTENTIOMETER_PIN = A0; // Arduino pin connected to Potentiometer pin
const int RELAY_PIN = 3; // Arduino pin connected to Relay's pin
const int ANALOG_THRESHOLD = 500;
void setup() {
pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode
}
void loop() {
int analogValue = analogRead(POTENTIOMETER_PIN); // read the input on analog pin
if(analogValue > ANALOG_THRESHOLD)
digitalWrite(RELAY_PIN, HIGH); // turn on Relay
else
digitalWrite(RELAY_PIN, LOW); // turn off Relay
}
Passos Rápidos
- Conecte o Arduino ao PC via cabo USB
- Abra a Arduino IDE, selecione a placa e a porta corretas
- Copie o código acima e abra com a Arduino IDE
- Clique no botão Upload na Arduino IDE para carregar o código no Arduino
- Gire o potenciômetro
- Veja a mudança do estado do relé
Explicação do Código
Leia a explicação linha por linha nos comentários do código-fonte!
Código Arduino - Limite de Tensão
O valor analógico do potenciômetro é convertido em valor de tensão e depois comparado com o limite de tensão para acionar o relé
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-potentiometer-triggers-relay
*/
// constants won't change
const int POTENTIOMETER_PIN = A0; // Arduino pin connected to Potentiometer pin
const int RELAY_PIN = 3; // Arduino pin connected to Relay's pin
const float VOLTAGE_THRESHOLD = 2.5; // Voltages
void setup() {
pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode
}
void loop() {
int analogValue = analogRead(POTENTIOMETER_PIN); // read the input on analog pin
float voltage = floatMap(analogValue, 0, 1023, 0, 5); // Rescale to potentiometer's voltage
if(voltage > VOLTAGE_THRESHOLD)
digitalWrite(RELAY_PIN, HIGH); // turn on Relay
else
digitalWrite(RELAY_PIN, LOW); // turn off Relay
}
float floatMap(float x, float in_min, float in_max, float out_min, float out_max) {
return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min;
}
