Arduino - LED RGB

Neste tutorial, vamos aprender:

Como o LED RGB funciona.
Como conectar o LED RGB ao Arduino.
Como programar o Arduino para controlar a cor do LED RGB.

Hardware Necessário

1	×	Arduino Uno R3
1	×	Cabo USB 2.0 tipo A/B (para PC com USB-A)
1	×	Cabo USB 2.0 tipo C/B (para PC com USB-C)
1	×	RGB LED
1	×	(Alternativa) Módulo LED RGB
1	×	Protoboard
1	×	Fios Jumper
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino Uno
1	×	(Recomendado) Shield de Protoboard para Arduino Uno
1	×	(Recomendado) Case para Arduino Uno
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o LED RGB

O LED RGB pode emitir qualquer cor misturando as 3 cores básicas: vermelho, verde e azul. Na verdade, ele é formado por 3 LEDs separados (vermelho, verde e azul) montados juntos em um único encapsulamento.

Pinagem

O LED RGB tem quatro pinos:

Pino comum (Cátodo-): precisa ser conectado ao GND (0V)
Pino R (vermelho): é usado para controlar o vermelho
Pino G (verde): é usado para controlar o verde
Pino B (azul): é usado para controlar o azul

Para conectar o LED RGB ao Arduino, precisamos usar resistores limitadores de corrente. Isso pode deixar a ligação complicada. Felizmente, podemos usar o módulo LED RGB, que já tem resistores limitadores de corrente embutidos.

O módulo LED RGB também tem quatro pinos:

Pino comum (Cátodo-): precisa ser conectado ao GND (0V)
Pino R (vermelho): é usado para controlar o vermelho
Pino G (verde): é usado para controlar o verde
Pino B (azul): é usado para controlar o azul

※ Nota:

O pino comum pode ser cátodo ou ânodo, dependendo do tipo de LED RGB. Este tutorial usa um LED de cátodo comum.

Como funciona

Na física, uma cor é composta por três valores de cor: Vermelho (R), Verde (G) e Azul (B). Cada valor de cor vai de 0 a 255.

A mistura dos três valores cria 256 x 256 x 256 cores no total.

Se aplicarmos sinais PWM (com duty cycle de 0 a 255) aos pinos R, G e B, podemos fazer o LED RGB exibir qualquer cor que quisermos.

O duty cycle dos sinais PWM nos pinos R, G e B corresponde aos valores de cor Vermelho (R), Verde (G) e Azul (B).

Diagrama de Ligação

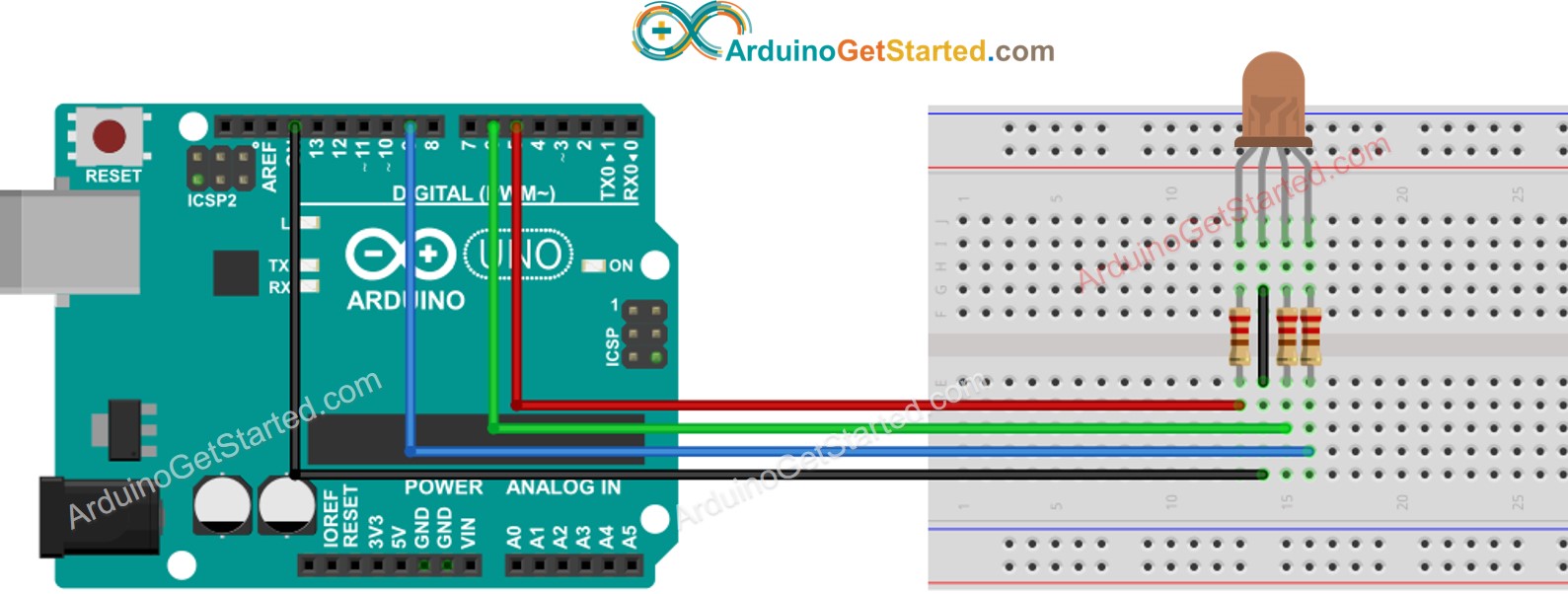

Diagrama de ligação entre o Arduino e o LED RGB

This image is created using Fritzing. Click to enlarge image

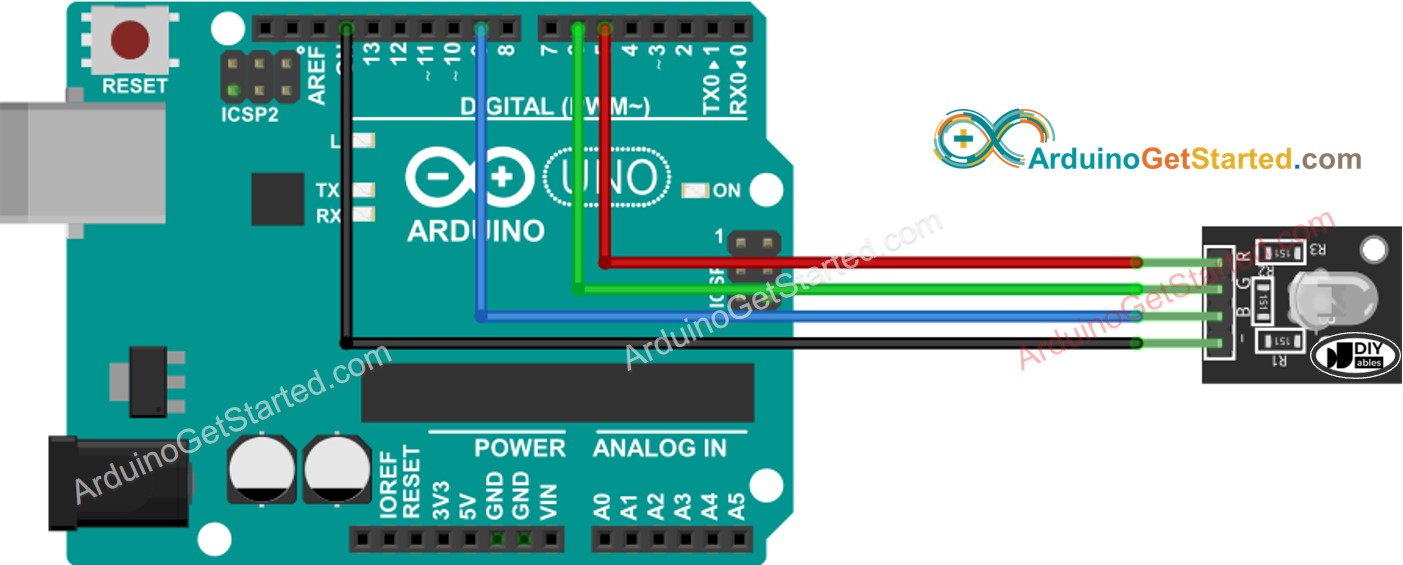

Diagrama de ligação entre o Arduino e o módulo LED RGB

Diagrama de ligação do Arduino com módulo LED RGB

This image is created using Fritzing. Click to enlarge image

Como Controlar o LED RGB

Vamos aprender passo a passo como controlar o LED RGB para exibir qualquer cor, por exemplo #00979D:

Defina qual cor você quer exibir e obtenha o código dessa cor. Dicas:

Você pode escolher o código de cor que quiser no seletor de cores
Se quiser usar uma cor de uma imagem, use a ferramenta online Colors From Image

Converta o código de cor em valores R, G e B usando a ferramenta da w3school. Anote esses valores. Neste caso: R = 0, G = 151, B = 157

Defina os pinos do Arduino que se conectam aos pinos R, G e B. Por exemplo:

const int PIN_RED = 5; const int PIN_GREEN = 6; const int PIN_BLUE = 9;

Configure esses pinos do Arduino no modo de saída

pinMode(PIN_RED, OUTPUT); pinMode(PIN_GREEN, OUTPUT); pinMode(PIN_BLUE, OUTPUT);

Controle o LED para emitir essa cor (#00979D → R = 0, G = 151, B = 157)

analogWrite(PIN_RED, 0); analogWrite(PIN_GREEN, 151); analogWrite(PIN_BLUE, 157);

Arduino - Código de Exemplo do LED RGB

O código abaixo muda a cor do LED entre as seguintes cores, em sequência:

#00C9CC (R = 0, G = 201, B = 204)
#F7788A (R = 247, G = 120, B = 138)
#34A853 (R = 52, G = 168, B = 83)

/* * Este código de Arduino foi desenvolvido por pt.newbiely.com * Este código de Arduino é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino/arduino-rgb-led */ const int PIN_RED = 5; const int PIN_GREEN = 6; const int PIN_BLUE = 9; void setup() { pinMode(PIN_RED, OUTPUT); pinMode(PIN_GREEN, OUTPUT); pinMode(PIN_BLUE, OUTPUT); } void loop() { // color code #00C9CC (R = 0, G = 201, B = 204) analogWrite(PIN_RED, 0); analogWrite(PIN_GREEN, 201); analogWrite(PIN_BLUE, 204); delay(1000); // keep the color 1 second // color code #F7788A (R = 247, G = 120, B = 138) analogWrite(PIN_RED, 247); analogWrite(PIN_GREEN, 120); analogWrite(PIN_BLUE, 138); delay(1000); // keep the color 1 second // color code #34A853 (R = 52, G = 168, B = 83) analogWrite(PIN_RED, 52); analogWrite(PIN_GREEN, 168); analogWrite(PIN_BLUE, 83); delay(1000); // keep the color 1 second }

Quando usamos muitas cores, podemos encurtar o código criando uma função:

/* * Este código de Arduino foi desenvolvido por pt.newbiely.com * Este código de Arduino é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino/arduino-rgb-led */ const int PIN_RED = 5; const int PIN_GREEN = 6; const int PIN_BLUE = 9; void setup() { pinMode(PIN_RED, OUTPUT); pinMode(PIN_GREEN, OUTPUT); pinMode(PIN_BLUE, OUTPUT); } void loop() { // color code #00C9CC (R = 0, G = 201, B = 204) setColor(0, 201, 204); delay(1000); // keep the color 1 second // color code #F7788A (R = 247, G = 120, B = 138) setColor(247, 120, 138); delay(1000); // keep the color 1 second // color code #34A853 (R = 52, G = 168, B = 83) setColor(52, 168, 83); delay(1000); // keep the color 1 second } void setColor(int R, int G, int B) { analogWrite(PIN_RED, R); analogWrite(PIN_GREEN, G); analogWrite(PIN_BLUE, B); }

Conhecimento Adicional

Para LED RGB com ânodo comum, você precisa:

Conectar o pino comum ao 3.3V do Arduino.
Alterar os valores R, G e B na função analogWrite() para 255 - R, 255 - G e 255 - B, respectivamente

Uma sequência de LEDs RGB conectados juntos forma a Fita LED RGB. A fita LED pode ser classificada em fita LED endereçável e fita LED não endereçável. Vamos fazer tutoriais para cada tipo de fita LED.

※ Nota:

Evite usar um único resistor no pino comum do LED RGB em vez de três resistores nos outros pinos.

Como sabemos, os três LEDs dentro de um único encapsulamento RGB estão em paralelo. Em condições ideais, não há problema em usar um único resistor no pino comum. Porém, na prática, não faça isso. Isso porque os LEDs do mundo real não têm as mesmas características. Os três LEDs no encapsulamento RGB NÃO são idênticos ⇒ As resistências dos LEDs são diferentes ⇒ A corrente é distribuída de forma desigual entre os LEDs ⇒ O brilho não é o mesmo e isso pode queimar um LED e, depois, queimar os outros LEDs.
