Arduino - Sensor de Porta - Servo Motor
Vamos aprender:
- Se a porta for aberta, girar o servo motor para 90 graus
- Se a porta for aberta novamente, girar o servo motor de volta para 0 grau.
Esse processo se repete.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Buy Note: For controlling multiple servo motors, use the PCA9685 16 Channel PWM Servo Driver Module to save MCU pins and simplify wiring.
Sobre o Servo Motor e o Sensor de Porta
Se você não conhece o servo motor e o sensor de porta (pinagem, como funcionam, como programar ...), aprenda sobre eles nos seguintes tutoriais:

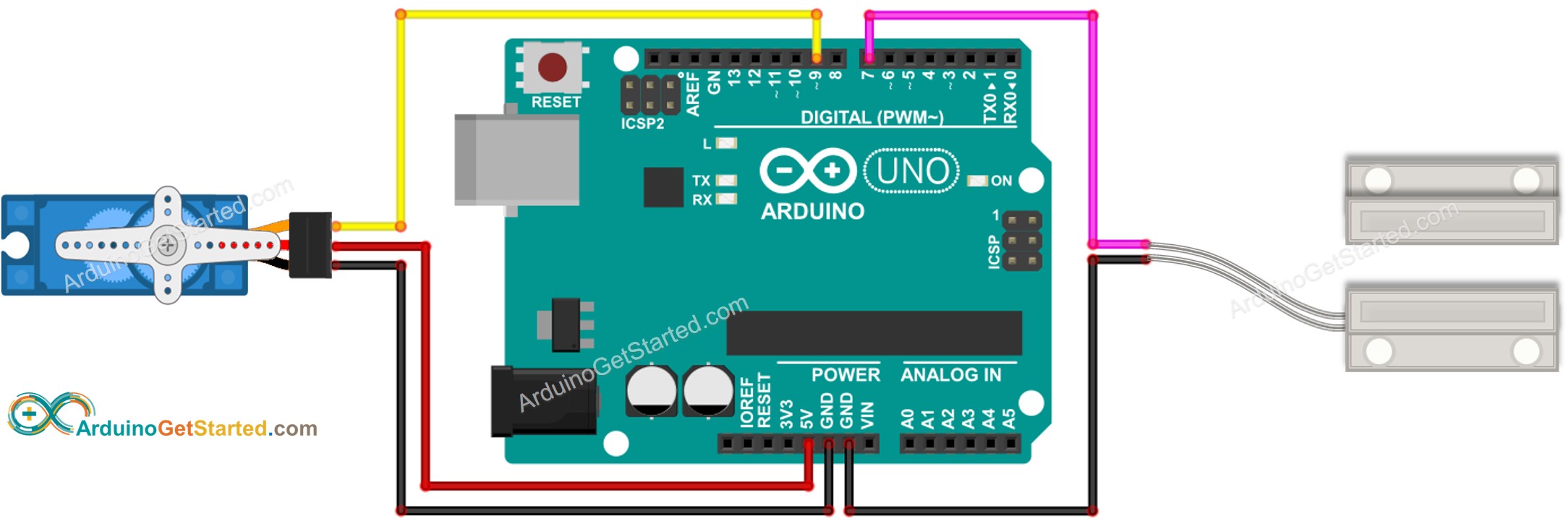

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Código Arduino - Sensor de Porta Controla Servo Motor
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-door-sensor-servo-motor
*/
#include <Servo.h>
// constants won't change
const int DOOR_SENSOR_PIN = 7; // Arduino pin connected to door sensor's pin
const int SERVO_PIN = 9; // Arduino pin connected to servo motor's pin
Servo servo; // create servo object to control a servo
// variables will change:
int angle = 0; // the current angle of servo motor
int lastDoorState; // the previous state of door sensor
int currentDoorState; // the current state of door sensor
void setup() {
Serial.begin(9600); // initialize serial
pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // set arduino pin to input pull-up mode
servo.attach(SERVO_PIN); // attaches the servo on pin 9 to the servo object
servo.write(angle);
currentDoorState = digitalRead(DOOR_SENSOR_PIN);
}
void loop() {
lastDoorState = currentDoorState; // save the last state
currentDoorState = digitalRead(DOOR_SENSOR_PIN); // read new state
if(lastDoorState == LOW && currentDoorState == HIGH) {
Serial.println("The door-opening event is detected");
// change angle of servo motor
if(angle == 0)
angle = 90;
else
if(angle == 90)
angle = 0;
// control servo motor arccoding to the angle
servo.write(angle);
}
}
Passos Rápidos
- Conecte o Arduino ao PC via cabo USB
- Abra o Arduino IDE, selecione a placa e a porta corretas
- Copie o código acima e abra com o Arduino IDE
- Clique no botão Upload no Arduino IDE para carregar o código no Arduino
- Aproxime o ímã do reed switch e depois afaste-o do reed switch. Repita isso várias vezes
- Veja a mudança do servo motor
