Arduino - Sistema de Fechadura de Porta com Senha
Neste tutorial, vamos aprender a fazer um sistema de fechadura de porta com senha. O tutorial tem duas partes principais:
- Arduino - Sistema de fechadura de porta com senha usando teclado e fechadura eletromagnética.
- Arduino - Sistema de fechadura de porta com senha usando teclado, fechadura eletromagnética e LCD.
O LCD é opcional. Ele apenas deixa o sistema um pouco mais prático.
Quando a porta é destravada com a senha correta, ela permanece destravada por 20 segundos e depois é travada novamente de forma automática. O código Arduino suporta várias senhas.
※ Nota:
Também temos outros tutoriais de sistema de fechadura de porta:
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Buy Note: Alternatively, you can assemble the LCD I2C display using LCD 1602 Display and PCF8574 I2C Adapter Module.
Sobre o Teclado, a Fechadura Eletromagnética e o LCD
Se você ainda não conhece a fechadura eletromagnética, o teclado e o LCD (pinagem, como funcionam, como programar...), aprenda sobre eles nos seguintes tutoriais:
Como o sistema de fechadura de porta funciona
As senhas válidas são predefinidas no código Arduino.
Uma string, chamada de string de entrada, é usada para armazenar a senha digitada pelos usuários. No teclado, duas teclas (* e #) são usadas para funções especiais: limpar a senha e finalizar a senha. O sistema funciona da seguinte forma:
- Com exceção das duas teclas especiais, se outra tecla for pressionada, ela é adicionada à string de entrada
- Se * for pressionada, a string de entrada é limpa. Você pode usá-la para começar ou recomeçar a digitar a senha
- Se # for pressionada:
- A string de entrada é comparada com as senhas predefinidas. Se ela corresponder a uma das senhas predefinidas, a porta é destravada.
- Independentemente de a senha estar correta ou não, a string de entrada é limpa para a próxima digitação
Diagrama de Ligação

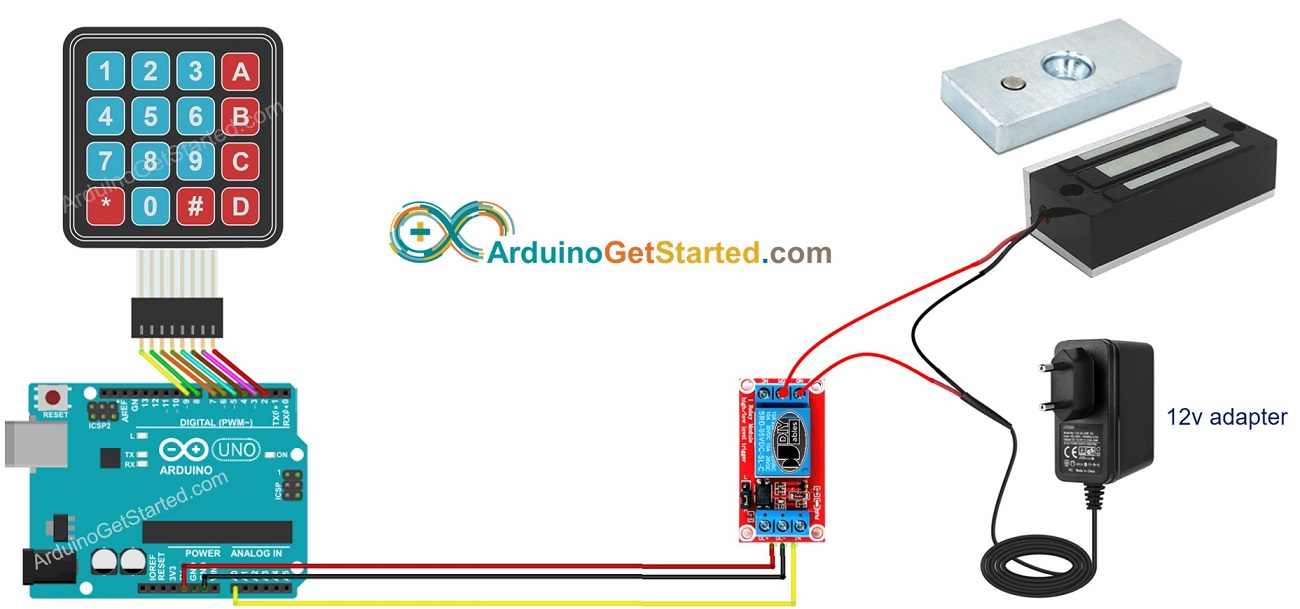

- Arduino - Sistema de fechadura de porta com senha usando teclado e fechadura eletromagnética
This image is created using Fritzing. Click to enlarge image

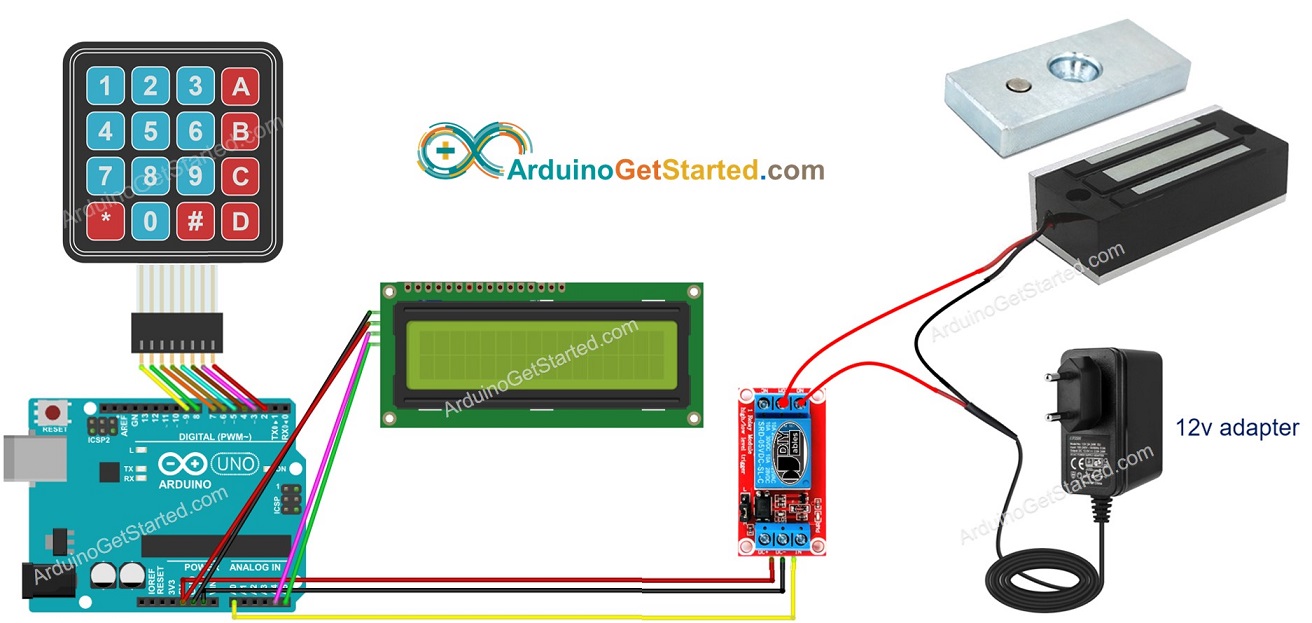

- Arduino - Sistema de fechadura de porta com senha usando teclado, fechadura eletromagnética e LCD
This image is created using Fritzing. Click to enlarge image
Código Arduino - Sistema de fechadura de porta com senha usando teclado e fechadura eletromagnética
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-door-lock-system-using-password
*/
#include <Keypad.h>
const int RELAY_PIN = A0; // the Arduino pin, which connects to the IN pin of relay
const int ROW_NUM = 4; //four rows
const int COLUMN_NUM = 4; //four columns
char keys[ROW_NUM][COLUMN_NUM] = {
{'1', '2', '3', 'A'},
{'4', '5', '6', 'B'},
{'7', '8', '9', 'C'},
{'*', '0', '#', 'D'}
};
byte pin_rows[ROW_NUM] = {9, 8, 7, 6}; //connect to the row pinouts of the keypad
byte pin_column[COLUMN_NUM] = {5, 4, 3, 2}; //connect to the column pinouts of the keypad
Keypad keypad = Keypad( makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM );
const String password_1 = "1234ABC"; // change your password here
const String password_2 = "5642CD"; // change your password here
const String password_3 = "4545B"; // change your password here
String input_password;
void setup() {
Serial.begin(9600);
input_password.reserve(32); // maximum input characters is 32, change if needed
pinMode(RELAY_PIN, OUTPUT); // initialize pin as an output.
digitalWrite(RELAY_PIN, HIGH); // lock the door
}
void loop() {
char key = keypad.getKey();
if (key) {
Serial.println(key);
if (key == '*') {
input_password = ""; // reset the input password
} else if (key == '#') {
if (input_password == password_1 || input_password == password_2 || input_password == password_3) {
Serial.println("The password is correct, unlocking the door in 20 seconds");
digitalWrite(RELAY_PIN, LOW); // unlock the door for 20 seconds
delay(20000);
digitalWrite(RELAY_PIN, HIGH); // lock the door
} else {
Serial.println("The password is incorrect, try again");
}
input_password = ""; // reset the input password
} else {
input_password += key; // append new character to input password string
}
}
}
Passos Rápidos
- Conecte o Arduino ao PC via cabo USB
- Abra a Arduino IDE, selecione a placa e a porta corretas
- Vá até o ícone Libraries na barra esquerda da Arduino IDE.
- Pesquise “keypad” e encontre a biblioteca keypad de Mark Stanley, Alexander Brevig
- Clique no botão Install para instalar a biblioteca keypad.
- Copie o código acima e abra-o na Arduino IDE
- Clique no botão Upload na Arduino IDE para carregar o código no Arduino
- Coloque a placa de armadura perto do eletroímã.
- Abra o Serial Monitor
- Pressione as teclas 123456 e pressione #
- Pressione as teclas 1234ABC e pressione #
- Observe a atração entre a placa de armadura e o eletroímã durante 20 segundos.
- Veja o resultado no Serial Monitor
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno' on 'COM15')
New Line
9600 baud
The password is incorrect, try again
The password is correct, unlocking the door in 20 seconds
Código Arduino - Sistema de fechadura de porta com senha usando teclado, fechadura eletromagnética e LCD
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-door-lock-system-using-password
*/
#include <Keypad.h>
#include <DIYables_LCD_I2C.h>
const int RELAY_PIN = A0; // the Arduino pin, which connects to the IN pin of relay
const int ROW_NUM = 4; //four rows
const int COLUMN_NUM = 4; //four columns
char keys[ROW_NUM][COLUMN_NUM] = {
{'1','2','3', 'A'},
{'4','5','6', 'B'},
{'7','8','9', 'C'},
{'*','0','#', 'D'}
};
byte pin_rows[ROW_NUM] = {9, 8, 7, 6}; //connect to the row pinouts of the keypad
byte pin_column[COLUMN_NUM] = {5, 4, 3, 2}; //connect to the column pinouts of the keypad
Keypad keypad = Keypad( makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM );
DIYables_LCD_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows
const String password_1 = "1234ABC"; // change your password here
const String password_2 = "5642CD"; // change your password here
const String password_3 = "4545B"; // change your password here
String input_password;
void setup(){
Serial.begin(9600);
input_password.reserve(32); // maximum input characters is 33, change if needed
pinMode(RELAY_PIN, OUTPUT); // initialize pin as an output.
digitalWrite(RELAY_PIN, HIGH); // lock the door
lcd.init(); // initialize the lcd
lcd.backlight();
}
void loop(){
char key = keypad.getKey();
if (key){
Serial.println(key);
if(key == '*') {
input_password = ""; // reset the input password
lcd.clear();
} else if(key == '#') {
lcd.clear();
if(input_password == password_1 || input_password == password_2 || input_password == password_3) {
Serial.println("password is correct");
lcd.setCursor(0, 0);
lcd.print("CORRECT!");
lcd.setCursor(0, 1);
lcd.print("DOOR UNLOCKED!");
digitalWrite(RELAY_PIN, LOW); // unlock the door for 20 seconds
delay(20000);
digitalWrite(RELAY_PIN, HIGH); // lock the door
} else {
Serial.println("password is incorrect, try again");
lcd.setCursor(0, 0);
lcd.print("INCORRECT!");
lcd.setCursor(0, 1);
lcd.print("ACCESS DENIED!");
}
input_password = ""; // reset the input password
} else {
if(input_password.length() == 0) {
lcd.clear();
}
input_password += key; // append new character to input password string
lcd.setCursor(input_password.length(), 0); // move cursor to new position
lcd.print('*'); // print * key as hiden character
}
}
}
※ Nota:
O endereço I2C do LCD pode variar de acordo com o fabricante. No código, usamos 0x27, que é o endereço especificado pelo fabricante DIYables
Passos Rápidos
- Vá até o ícone Libraries na barra esquerda da Arduino IDE.
- Pesquise “DIYables LCD I2C” e encontre a biblioteca DIYables_LCD_I2C da DIYables
- Clique no botão Install para instalar a biblioteca DIYables_LCD_I2C.
- Copie o código acima e abra-o na Arduino IDE
- Clique no botão Upload na Arduino IDE para carregar o código no Arduino
- Coloque a placa de armadura perto do eletroímã.
- Digite uma senha errada e depois digite uma senha correta
- Observe a atração entre a placa de armadura e o eletroímã durante 20 segundos.
- Veja o texto no LCD
※ Nota:
- Nos códigos acima, para simplificar, usamos a função delay. É melhor usar millis() em vez de delay(). Veja Como usar millis() em vez de delay()
- Você pode adicionar um buzzer piezo para emitir um bipe sempre que uma tecla do teclado for pressionada.
- Nos códigos acima, a porta é travada novamente após 20 segundos. Você pode substituir isso por um sensor de porta. A porta é travada quando o sensor de porta detecta que ela foi fechada pelo usuário.
- No código acima, as senhas estão fixas no código. Na prática, deveria ser possível adicionar/excluir/alterar senhas dinamicamente por meio de um modo especial. Nesse caso, as senhas devem ser salvas na memória EEPROM. A quantidade de senhas que pode ser salva depende do tamanho da EEPROM. O código ficará complicado. Se você quiser construir um sistema assim, oferecemos um serviço de programação. Fique à vontade para entrar em contato conosco.
