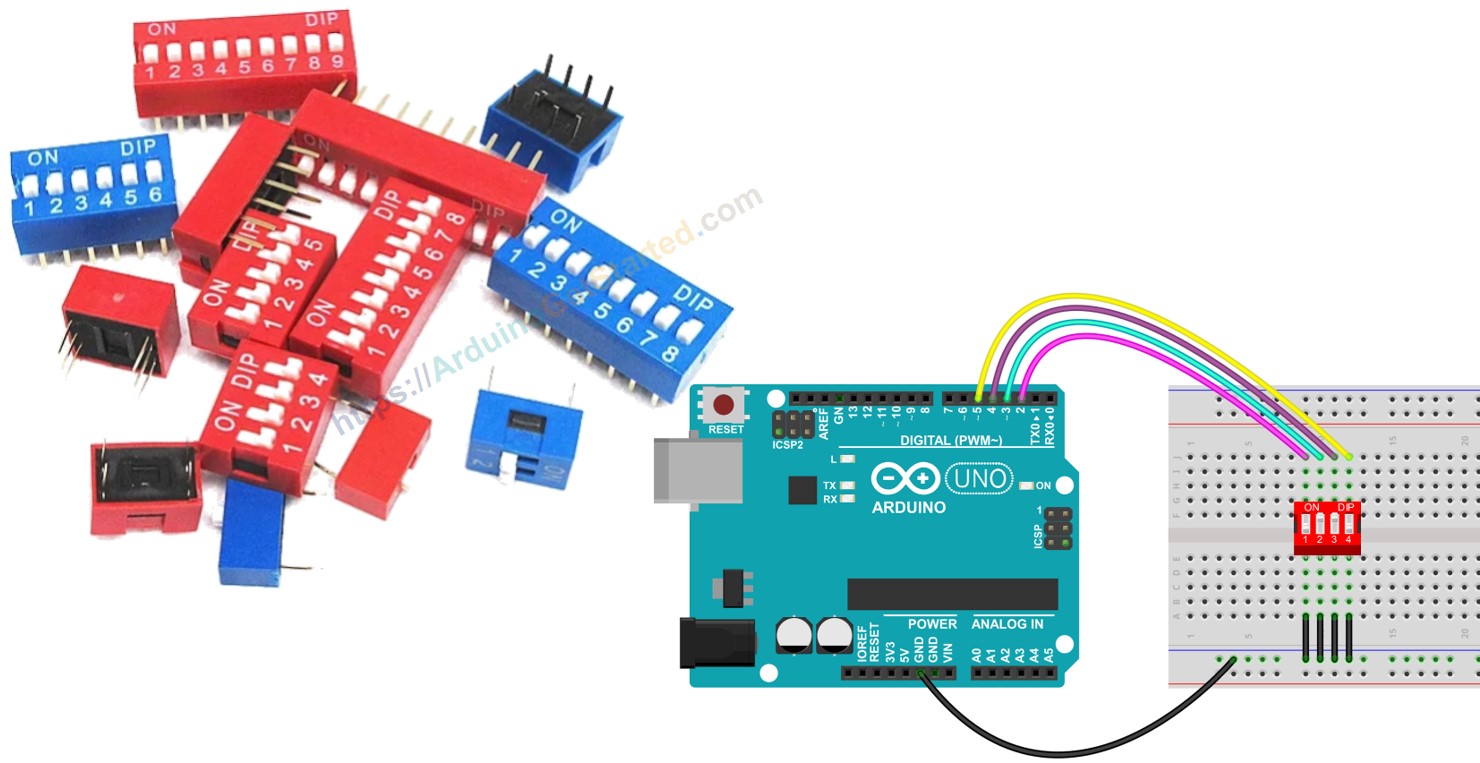

Arduino - Chave DIP

As chaves DIP (Dual In-line Package) são muito usadas em eletrônica para fins de configuração, como definir endereços de dispositivos, ativar ou desativar funções, etc. Neste tutorial, vamos aprender a usar a chave DIP com o Arduino. Em detalhes, vamos aprender:

O que é a chave DIP e como ela funciona
Como conectar a chave DIP ao Arduino
Como programar o Arduino para ler o estado ON/OFF da chave DIP
Como programar o Arduino para ler o número inteiro definido pela chave DIP

Hardware Necessário

1	×	Arduino Uno R3
1	×	Cabo USB 2.0 tipo A/B (para PC com USB-A)
1	×	Cabo USB 2.0 tipo C/B (para PC com USB-C)
1	×	DIP Chave
1	×	Protoboard
1	×	Fios Jumper
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino Uno
1	×	(Recomendado) Shield de Protoboard para Arduino Uno
1	×	(Recomendado) Case para Arduino Uno
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre a Chave DIP

As chaves DIP são usadas principalmente para configurar dispositivos, permitindo que o usuário defina parâmetros como endereço do dispositivo, configurações de comunicação, códigos de segurança, modo de operação e preferências do sistema em diversas indústrias e aplicações.

Uma chave DIP é formada por várias pequenas chaves deslizantes montadas juntas. Cada uma dessas chaves deslizantes é chamada de "posição". Existem vários tipos de chaves DIP, de acordo com o número de posições que elas têm. Por exemplo, há chaves DIP de 2 posições, de 4 posições, de 5 posições, de 6 posições, de 8 posições e de 10 posições.

Uma chave DIP pode representar um número configurável. Cada posição da chave corresponde a um bit do número. Alternando as posições entre ON e OFF, podemos definir o número que quisermos.

Pinagem

image source: diyables.io

Uma chave DIP tem duas fileiras de pinos, e a quantidade de pinos em cada fileira corresponde ao número de posições da chave. Por exemplo, uma chave DIP de 4 posições tem um total de 8 pinos, distribuídos igualmente com 4 pinos de cada lado. Dentro da chave DIP, cada par de pinos opostos forma uma chave deslizante. Vale notar que não é preciso diferenciar os pinos dos dois lados, pois eles são intercambiáveis.

Como Funciona

Nas chaves DIP, quando uma chave está na posição ON, isso significa que a chave está fechada. Ou seja, a conexão elétrica está feita, permitindo que a corrente passe pela chave.

Por outro lado, quando uma chave está na posição OFF, isso significa que a chave está aberta. Nesse estado, a conexão elétrica está interrompida e a corrente não consegue passar pela chave.

Então, resumindo:

Posição ON: circuito fechado, permitindo a passagem de corrente.
Posição OFF: circuito aberto, bloqueando a passagem de corrente.

Quando conectamos um lado de uma chave ao GND e o outro a um pino do Arduino, e depois configuramos o pino do Arduino como entrada digital com pull-up, a tabela abaixo mostra a relação entre a posição da chave e os valores lidos pelo Arduino:

Posição da chave DIP	Representação binária	Estado do circuito	Estado do pino do Arduino
ON	1	FECHADO	LOW
OFF	0	ABERTO	HIGH

Nas próximas partes, vamos usar uma chave DIP de 4 posições como exemplo. Você pode adaptar facilmente para chaves DIP de 2 posições, 3 posições, 5 posições, 6 posições, 8 posições e 10 posições...

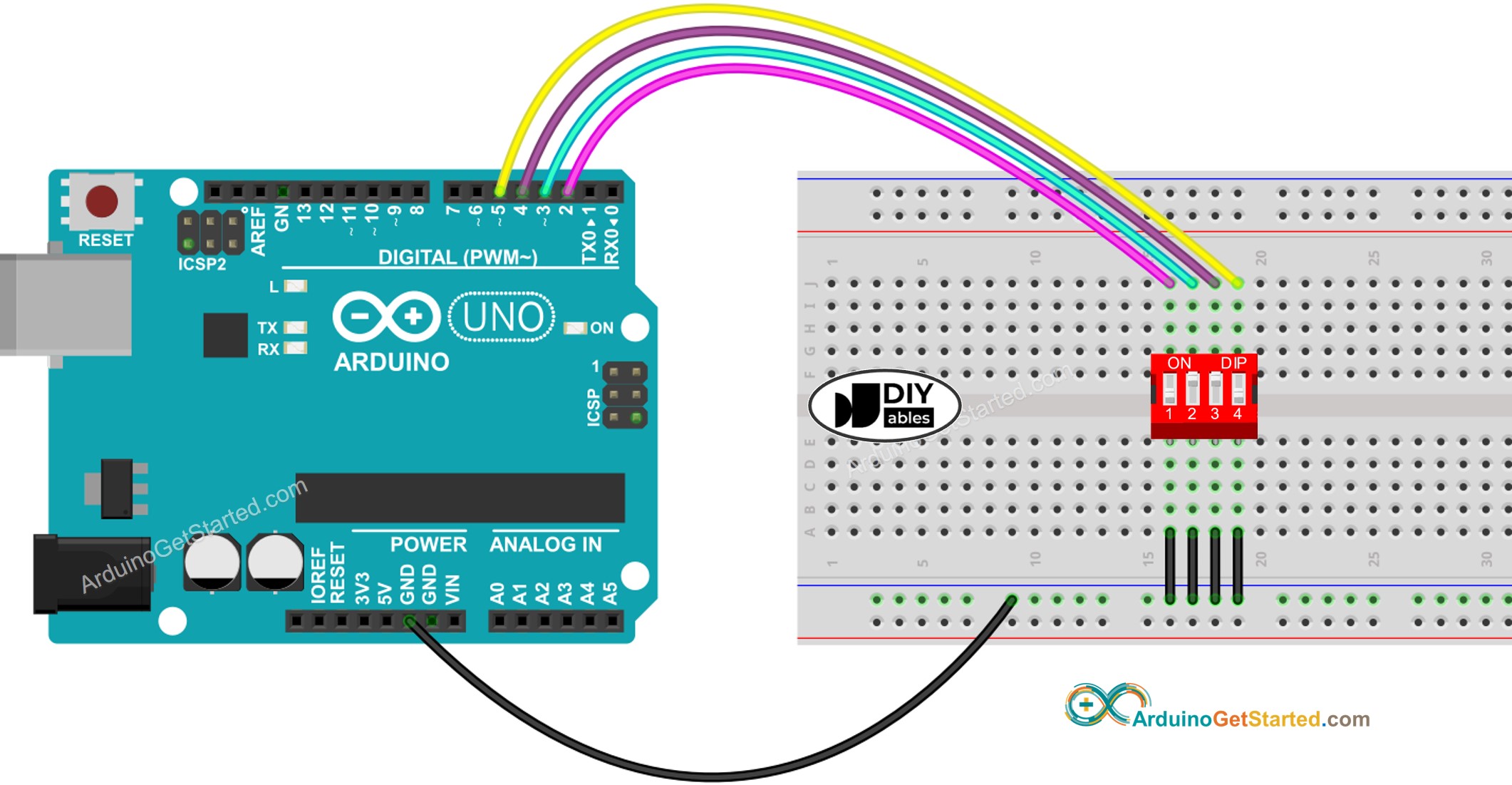

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Código Arduino - Chave DIP

Vamos aprender com dois códigos:

Ler o estado ON/OFF de cada posição da chave DIP.
Codificar as posições em um número.

Código Arduino - Lendo o estado ON/OFF da chave DIP

/* * Este código de Arduino foi desenvolvido por pt.newbiely.com * Este código de Arduino é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino/arduino-dip-switch */ #define POSITION_NUM 4 #define ON LOW #define OFF HIGH // define the pins connected to the dip switch const int SWITCH_PINS[] = { 2, 3, 4, 5 }; void setup() { // initialize serial communication Serial.begin(9600); // set the dip switch pins as inputs with pull-up resistors enabled for (int i = 0; i < POSITION_NUM; i++) pinMode(SWITCH_PINS[i], INPUT_PULLUP); } void loop() { // Read the state of each switch position for (int i = 0; i < POSITION_NUM; i++) { Serial.print("position "); Serial.print(i + 1); Serial.print(": "); int state = digitalRead(SWITCH_PINS[i]); if (state == ON) Serial.println("ON "); else Serial.println("OFF "); } Serial.println(); // add a delay to prevent rapid readings delay(500); }

Passos Rápidos

Faça a ligação como no diagrama de ligação acima
Conecte o Arduino ao PC com o cabo USB
Abra o Arduino IDE
Selecione a placa e a porta corretas
Clique no botão Upload no Arduino IDE para carregar o código no Arduino
Mude cada posição da chave DIP para ON, uma de cada vez.
Veja o resultado no Serial Monitor.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Arduino Uno' on 'COM15')

New Line

9600 baud

position 1: OFF position 2: OFF position 3: OFF position 4: OFF position 1: ON position 2: OFF position 3: OFF position 4: OFF position 1: ON position 2: ON position 3: OFF position 4: OFF position 1: ON position 2: ON position 3: ON position 4: OFF position 1: ON position 2: ON position 3: ON position 4: ON

Ln 11, Col 1

Arduino Uno on COM15

Código Arduino - Codificando os estados da chave DIP em um número

/* * Este código de Arduino foi desenvolvido por pt.newbiely.com * Este código de Arduino é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino/arduino-dip-switch */ #define POSITION_NUM 4 #define ON LOW #define OFF HIGH // define the pins connected to the dip switch const int SWITCH_PINS[] = { 2, 3, 4, 5 }; void setup() { // Initialize serial communication Serial.begin(9600); // Set the DIP switch pins as inputs with pull-up resistors enabled for (int i = 0; i < POSITION_NUM; i++) pinMode(SWITCH_PINS[i], INPUT_PULLUP); } void loop() { int encoded_state = 0; for (int i = 0; i < POSITION_NUM; i++) { int state = digitalRead(SWITCH_PINS[i]); if (state == ON) encoded_state |= 1 << (POSITION_NUM - i - 1); } Serial.print("encoded state: "); Serial.println(encoded_state); // add a delay to prevent rapid readings delay(500); }

Passos Rápidos

Carregue o código acima no Arduino
Mude cada posição da chave DIP para ON, uma de cada vez.
Veja o resultado no Serial Monitor, ele fica parecido com o mostrado abaixo.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Arduino Uno' on 'COM15')

New Line

9600 baud

encoded state: 0 encoded state: 1 encoded state: 2 encoded state: 3 encoded state: 4 encoded state: 5 encoded state: 6 encoded state: 7 encoded state: 8 encoded state: 9 encoded state: 10 encoded state: 11 encoded state: 12 encoded state: 13 encoded state: 14 encoded state: 15

Ln 11, Col 1

Arduino Uno on COM15

Observe que o valor depende da posição de cada chave deslizante. A tabela abaixo mostra a correspondência entre as posições ON/OFF e o valor inteiro para a chave DIP de 4 posições:

Posição-1	Posição-2	Posição-3	Posição-4	Valor Binário	Valor Decimal
OFF	OFF	OFF	OFF	0000	0
OFF	OFF	OFF	ON	0001	1
OFF	OFF	ON	OFF	0010	2
OFF	OFF	ON	ON	0011	3
OFF	ON	OFF	OFF	0100	4
OFF	ON	OFF	ON	0101	5
OFF	ON	ON	OFF	0110	6
OFF	ON	ON	ON	0111	7
ON	OFF	OFF	OFF	1000	8
ON	OFF	OFF	ON	1001	9
ON	OFF	ON	OFF	1010	10
ON	OFF	ON	ON	1011	11
ON	ON	OFF	OFF	1100	12
ON	ON	OFF	ON	1101	13
ON	ON	ON	OFF	1110	14
ON	ON	ON	ON	1111	15
