Arduino - SoftwareSerial

Hardware Necessário

Or you can buy the following kits:

Sobre o SoftwareSerial

As placas Arduino têm uma ou várias interfaces seriais de hardware. Uma interface serial geralmente é usada para fins de depuração. Em muitos casos, o Arduino precisa se comunicar com mais sensores/dispositivos seriais do que o número de interfaces seriais de hardware que ele tem. O SoftwareSerial resolve esse problema transformando outros pinos digitais em uma interface serial.

Como usar o SoftwareSerial no Arduino

Crie a ligação

• Selecione quaisquer dois pinos do Arduino: um para RX (por exemplo, D7) e um para TX (por exemplo, D6)
• Conecte o pino do Arduino (selecionado como RX) ao TX dos sensores/dispositivos seriais
• Conecte o pino do Arduino (selecionado como TX) ao RX dos sensores/dispositivos seriais

Observe que existe um caso especial. Se você usar o SoftwareSerial para conectar ao Módulo RS232 para TTL, você precisa:

• Conectar o pino do Arduino (selecionado como RX) ao RX do Módulo RS232 para TTL
• Conectar o pino do Arduino (selecionado como TX) ao TX do Módulo RS232 para TTL

Diagrama de Ligação

Exemplos de ligação:

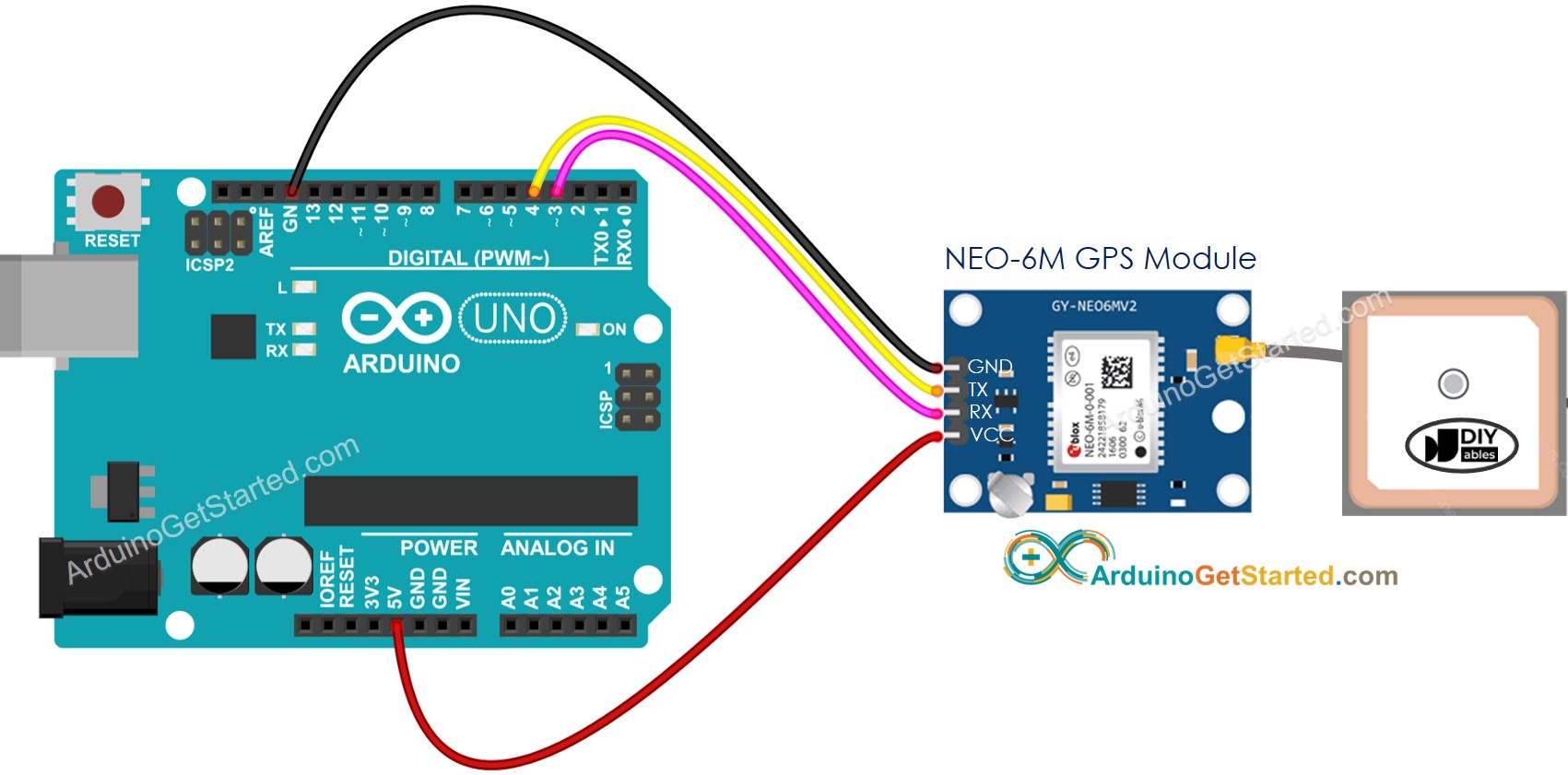

• Pino D4 do Arduino como RX, pino D3 como TX

This image is created using Fritzing. Click to enlarge image

• Pino D7 do Arduino como RX, pino D6 como TX

This image is created using Fritzing. Click to enlarge image

Escreva o código Arduino

• Inclua a biblioteca SoftwareSerial

• Defina os pinos do Arduino selecionados

• Crie o objeto SoftwareSerial com os parâmetros dos pinos RX e TX

• Inicialize a serial por software

E agora você pode usá-la como a serial de hardware. Para a lista de funções que você pode usar, consulte a Referência Serial

Exemplos de casos de uso do SoftwareSerial:

• Arduino - GPS
• Arduino - MP3 Player
• Arduino - RS232
