Arduino Uno R4 WiFi controla Relé via Web
Neste tutorial, vamos aprender a controlar um relé usando uma interface web acessível por um navegador em um PC ou smartphone. Vamos usar a placa Arduino Uno R4 WiFi, que será programada para funcionar como um servidor web. Vamos supor que o endereço IP do Arduino Uno R4 WiFi seja 192.168.0.2. Veja como funciona:
- Para acessar a interface web, basta digitar 192.168.0.2 na barra de endereços do seu navegador web. Isso enviará uma requisição ao Arduino e, em resposta, o Arduino fornecerá uma página web contendo um botão liga/desliga para controlar o relé.
- Da mesma forma, se você clicar no botão RELAY ON na página web ou digitar 192.168.0.2/relay1/on no navegador web, o Arduino ativará o relé e responderá com a página web atualizada.
- Do mesmo modo, se você clicar no botão RELAY OFF na página web ou digitar 192.168.0.2/relay1/off no navegador web, o Arduino desativará o relé e responderá com a página web atualizada.

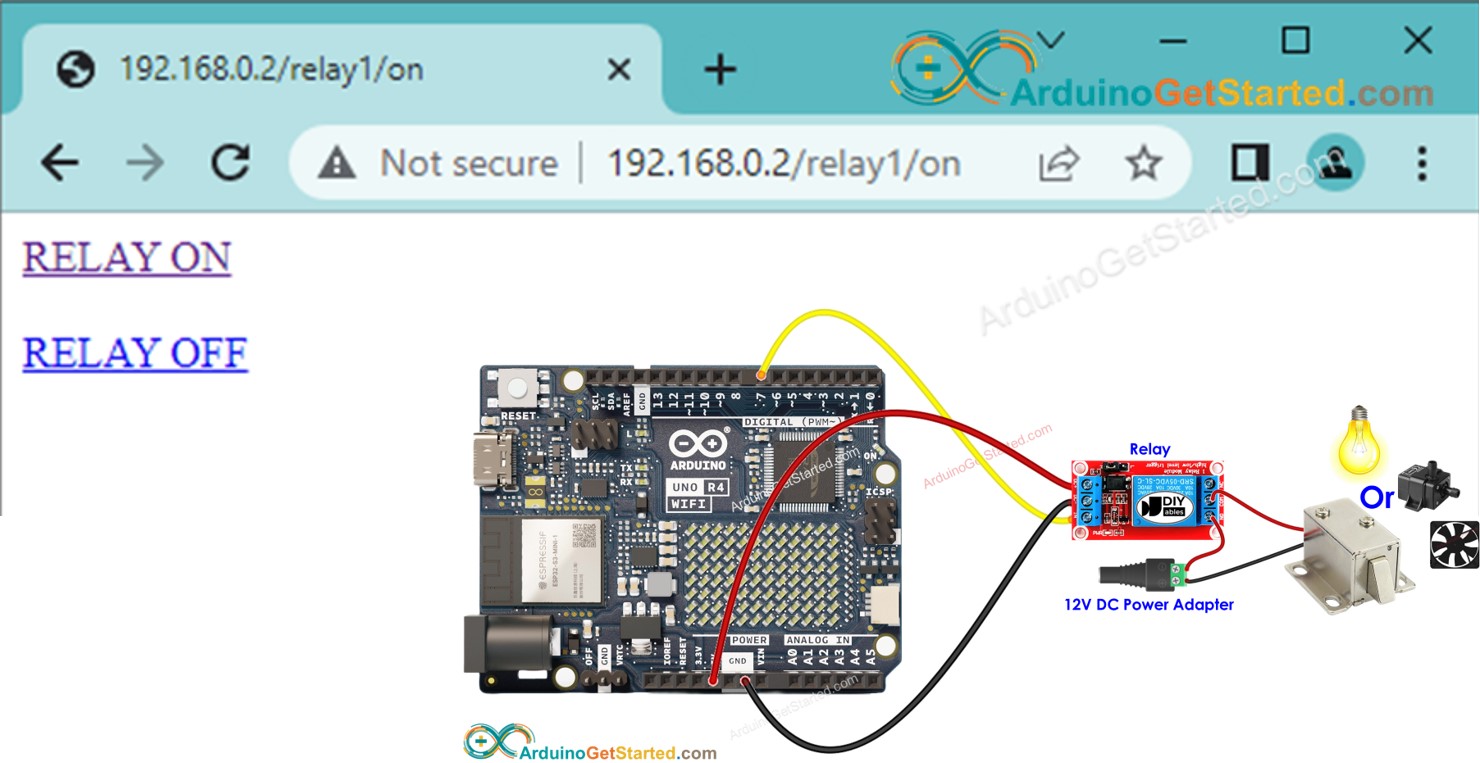

Ao conectar um relé a dispositivos como uma fechadura solenoide, uma lâmpada, uma fita LED, um motor ou um atuador, podemos controlá-los por meio de uma interface web.
O tutorial fornece uma base que você pode personalizar de forma fácil e criativa para conseguir o seguinte:
- Controlar vários relés por meio de uma interface web.
- Redesenhar a interface de usuário (UI) web de acordo com suas preferências.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V4 IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables STEM V4B IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Relé e o Arduino Uno R4
Se você não conhece o Arduino Uno R4 e o relé (pinagem, como funciona, como programar ...), aprenda sobre eles nos tutoriais a seguir:
Diagrama de Ligação

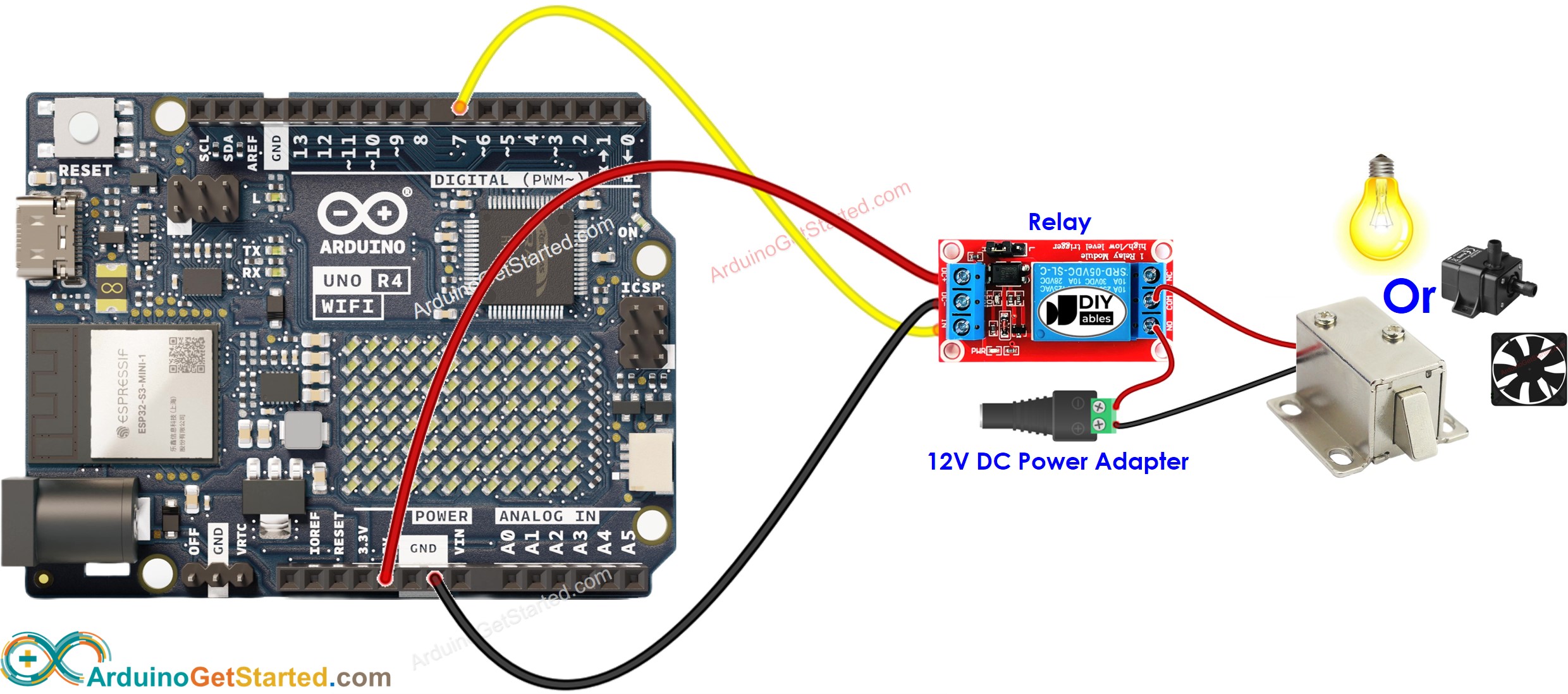

This image is created using Fritzing. Click to enlarge image
Código Arduino
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-uno-r4-wifi-controls-relay-via-web
*/
#include <UnoR4WiFi_WebServer.h>
// WiFi credentials
const char WIFI_SSID[] = "YOUR_WIFI_SSID";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
#define RELAY_PIN 7 // Arduino pin connected to relay's pin
const char* HTML_CONTENT =
"<!DOCTYPE HTML>\n"
"<html>\n"
"<head>\n"
"<link rel=\"icon\" href=\"data:,\">\n"
"</head>\n"
"<body>\n"
"<a href=\"/relay1/on\">RELAY ON</a>\n"
"<br><br>\n"
"<a href=\"/relay1/off\">RELAY OFF</a>\n"
"</body>\n"
"</html>\n";
// Create web server instance
UnoR4WiFi_WebServer server;
// Page handlers
void handleHome(WiFiClient& client, const String& method, const String& request, const QueryParams& params, const String& jsonData) {
server.sendResponse(client, HTML_CONTENT);
}
void handleRelayOn(WiFiClient& client, const String& method, const String& request, const QueryParams& params, const String& jsonData) {
digitalWrite(RELAY_PIN, HIGH);
Serial.println("Turned relay ON");
server.sendResponse(client, HTML_CONTENT);
}
void handleRelayOff(WiFiClient& client, const String& method, const String& request, const QueryParams& params, const String& jsonData) {
digitalWrite(RELAY_PIN, LOW);
Serial.println("Turned relay OFF");
server.sendResponse(client, HTML_CONTENT);
}
void setup() {
Serial.begin(9600);
delay(1000);
// Initialize relay pin
pinMode(RELAY_PIN, OUTPUT);
digitalWrite(RELAY_PIN, LOW);
// Connect to WiFi
Serial.print("Connecting to ");
Serial.println(WIFI_SSID);
WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
Serial.println("connected!");
Serial.print("IP address: ");
Serial.println(WiFi.localIP());
// Configure routes
server.addRoute("/", handleHome);
server.addRoute("/relay1/on", handleRelayOn);
server.addRoute("/relay1/off", handleRelayOff);
// Start server
server.begin();
Serial.println("\n=== Web Server Ready! ===");
Serial.print("Visit: http://");
Serial.println(WiFi.localIP());
}
void loop() {
server.handleClient();
}
Passos Rápidos
- Se esta é a primeira vez que você usa o Arduino Uno R4, veja como configurar o ambiente para o Arduino Uno R4 na Arduino IDE.
- Abra o Library Manager clicando no ícone Library Manager no lado esquerdo da Arduino IDE.
- Pesquise por Web Server for Arduino Uno R4 WiFi e localize a biblioteca Web Server criada pela DIYables.
- Clique no botão Install para adicionar a biblioteca Web Server.
- Copie o código acima e abra-o na Arduino IDE
- Altere as informações de WiFi (SSID e senha) no código para as suas
- Clique no botão Upload na Arduino IDE para carregar o código no Arduino
- Abra o Serial Monitor
- Confira o resultado no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno' on 'COM15')
New Line
9600 baud
Attempting to connect to SSID: YOUR_WIFI
IP Address: 192.168.0.2
signal strength (RSSI):-39 dBm
- Você verá um endereço IP, por exemplo: 192.168.0.2. Este é o endereço IP do Servidor Web do Arduino
- Abra um navegador web e digite um dos três formatos abaixo na barra de endereços:
192.168.0.2
192.168.0.2/relay1/on
192.168.0.2/relay1/off
- Observe que o endereço IP pode ser diferente. Verifique o valor atual no Serial Monitor.
- Além disso, você verá a seguinte saída no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno' on 'COM15')
New Line
9600 baud
Connecting to YOUR_WIFI_SSID
connected!
IP address: 0.0.0.0
Starting web server on IP: 192.168.0.254
=== Web Server Ready! ===
Visit: http://192.168.0.254
Method: GET
Requested path: /
Client disconnected
Method: GET
Requested path: /relay1/on
Turned relay on
Client disconnected
- Verifique o estado do relé

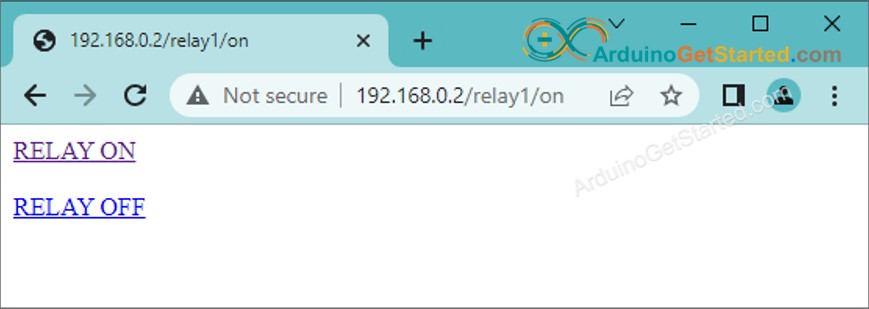

- Você verá a página web da placa Arduino no navegador como abaixo:
Agora você pode controlar o estado ligado/desligado do relé pela interface web. Você também pode personalizar o código de forma fácil e criativa para conseguir o seguinte:
- Controlar vários relés por meio de uma interface web.
- Redesenhar a interface de usuário (UI) web de acordo com suas preferências.
Se você deseja melhorar a aparência da página web com uma interface gráfica de usuário (UI) impressionante, pode consultar o tutorial Arduino - Servidor Web para se inspirar e se orientar.
