Arduino - Controla Ventilador

O Arduino não só pode ligar/desligar o ventilador, mas também controlar a velocidade dele.

Neste tutorial, vamos aprender como ligar/desligar um ventilador usando o Arduino. O controle da velocidade do ventilador será apresentado em outro tutorial.

Hardware Necessário

1	×	Arduino Uno R3
1	×	Cabo USB 2.0 tipo A/B (para PC com USB-A)
1	×	Cabo USB 2.0 tipo C/B (para PC com USB-C)
1	×	Relé
1	×	12V DC Ventoinha de Refrigeração
1	×	(Alternativa) 5V DC Ventoinha de Refrigeração
1	×	Fonte de Alimentação 12V
1	×	Conector de Alimentação DC
1	×	Fios Jumper
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino Uno
1	×	(Recomendado) Shield de Protoboard para Arduino Uno
1	×	(Recomendado) Case para Arduino Uno
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Ventilador DC

Pinagem

Um ventilador DC geralmente tem dois pinos:

Pino negativo (-) (preto): deve ser conectado ao fio negativo da fonte de alimentação DC
Pino positivo (+) (vermelho): deve ser conectado ao fio positivo da fonte de alimentação DC

image source: diyables.io

A tensão da fonte de alimentação DC deve ser igual à tensão especificada para o ventilador. Neste tutorial, usaremos ventiladores de 12VDC e 5VDC.

Como Controlar o Ventilador

Se o ventilador DC for alimentado por uma fonte de alimentação de 12V/5V, ele gira na velocidade máxima.
Se o ventilador DC for alimentado por um sinal PWM de 12V/5V, a velocidade do ventilador pode ser controlada.

Neste tutorial, vamos aprender como ligar/desligar um ventilador usando o Arduino. O controle da velocidade do ventilador será apresentado em outro tutorial. Para ligar/desligar um ventilador, precisamos usar um relé entre o Arduino e o ventilador. O Arduino pode ligar/desligar o ventilador através do relé. Se você ainda não conhece o relé (pinagem, como funciona, como programar ...), aprenda sobre o relé no tutorial Arduino - Relé

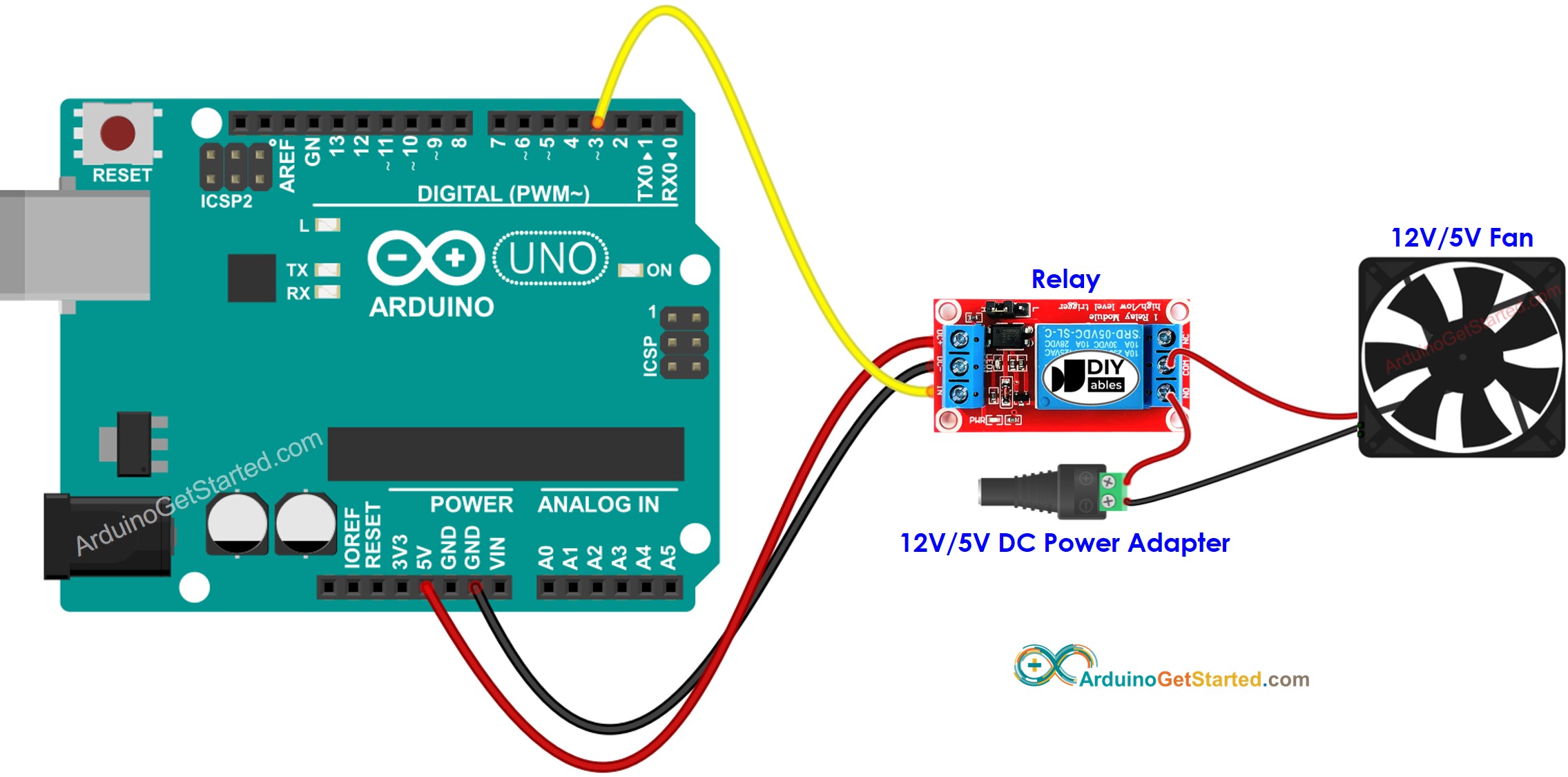

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Código Arduino

O código abaixo liga o ventilador por cinco segundos e o desliga por cinco segundos, repetidamente,

/* * Este código de Arduino foi desenvolvido por pt.newbiely.com * Este código de Arduino é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino/arduino-controls-fan */ // constants won't change const int RELAY_PIN = 3; // the Arduino pin, which connects to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin D3 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on fan 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off fan 5 seconds delay(5000); }

Passos Rápidos

Conecte o Arduino ao PC via cabo USB
Abra o Arduino IDE, selecione a placa e a porta corretas
Copie o código acima e abra-o no Arduino IDE
Clique no botão Upload no Arduino IDE para carregar o código no Arduino
Veja o estado do ventilador

Explicação do Código

Leia a explicação linha por linha nas linhas de comentário do código!

Vídeo

Faça mais com o ventilador
