Arduino - Sensor de Gás - Relé
Vamos aprender a usar o Arduino, o sensor de gás e o relé para ativar o ventilador ou a sirene ao detectar GLP, fumaça, álcool, propano, hidrogênio, metano e monóxido de carbono, ou outros gases inflamáveis.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Relé e o Sensor de Gás MQ2
Se você ainda não conhece o relé e o Sensor de Gás MQ2 (pinagem, como funciona, como programar ...), aprenda sobre eles nos seguintes tutoriais:

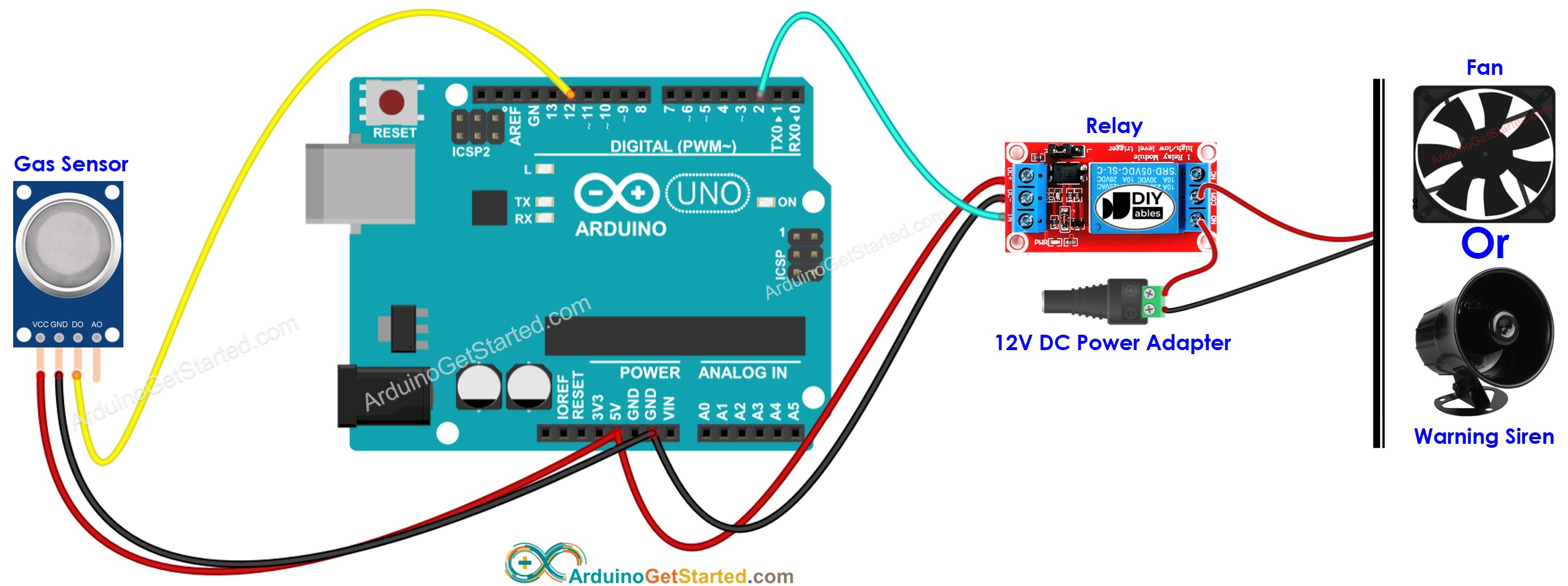

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Código Arduino
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-gas-sensor-relay
*/
#define DO_PIN 12 // Arduino's pin connected to DO pin of the MQ2 sensor
#define RELAY_PIN 2 // Arduino's pin connected to relay
void setup() {
// initialize serial communication
Serial.begin(9600);
// initialize the Arduino's pin as an input
pinMode(DO_PIN, INPUT);
pinMode(RELAY_PIN, OUTPUT);
Serial.println("Warming up the MQ2 sensor");
delay(20000); // wait for the MQ2 to warm up
}
void loop() {
int gasState = digitalRead(DO_PIN);
if (gasState == HIGH) {
Serial.println("The gas is NOT present");
digitalWrite(RELAY_PIN, LOW); // turn off
} else {
Serial.println("The gas is present");
digitalWrite(RELAY_PIN, HIGH); // turn on
}
}
Passos Rápidos
- Conecte o Arduino ao PC por meio do cabo USB
- Abra o Arduino IDE, selecione a placa e a porta corretas
- Copie o código acima e abra-o no Arduino IDE
- Clique no botão Upload no Arduino IDE para carregar o código no Arduino
- Coloque o sensor de gás MQ2 perto da fumaça/gás que você quer detectar
- Veja a mudança no estado do relé
Explicação do Código
Leia a explicação linha por linha nas linhas de comentário do código-fonte!
