Arduino - Sensor de Gás
Neste tutorial, vamos aprender a usar o Arduino e o sensor de gás MQ2 para verificar a qualidade do ar, checando as concentrações de GLP, fumaça, álcool, propano, hidrogênio, metano e monóxido de carbono, ou outros gases inflamáveis. Em detalhes, vamos aprender:
- Como conectar o sensor de gás ao Arduino
- Como programar o Arduino para ler o valor do sensor de gás
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Sobre o Sensor de Gás MQ2
O sensor de gás MQ2 é capaz de detectar a presença de concentrações de GLP, fumaça, álcool, propano, hidrogênio, metano e monóxido de carbono no ambiente ao redor. O sensor de gás MQ2 oferece duas opções, através de um pino de saída digital e de um pino de saída analógica.
Observe que o sensor de gás MQ2 não fornece informações sobre cada gás separadamente. Em vez disso, ele fornece informações sobre a combinação de gases ou a presença de gases como um todo.
Usando o sensor MQ2, podemos determinar se há um vazamento de gás ou se a qualidade do ar não está boa. Essa informação pode nos ajudar a tomar as medidas adequadas para ficarmos seguros, como disparar um alarme ou ligar sistemas de ventilação.
Pinagem
O sensor de gás MQ2 inclui quatro pinos:
- Pino VCC: Precisa ser conectado ao VCC (5V).
- Pino GND: Precisa ser conectado ao GND (0V).
- Pino DO: Um pino de saída digital que indica a presença de gases inflamáveis. Fica em LOW se a concentração de gases for detectada e em HIGH caso contrário. O valor limite para detectar a concentração de gases pode ser ajustado usando um potenciômetro integrado.
- Pino AO: Um pino de saída analógica que gera uma tensão de saída analógica que muda proporcionalmente com a concentração de gás. Quando a concentração de gás aumenta, a tensão também sobe, e quando a concentração de gás diminui, a tensão diminui proporcionalmente.
Além disso, ele tem dois LEDs indicadores:
- Um LED indicador PWR-LED para alimentação.
- Um LED indicador DO-LED para a concentração de gás com base no valor do pino DO: ele acende quando há concentração de gás e apaga caso contrário.
Como Funciona
Para o pino DO:
- O módulo tem um potenciômetro integrado para definir o limite de concentração de gases (sensibilidade).
- Quando a concentração de gases no ambiente ao redor está acima do valor limite, o pino de saída do sensor fica em LOW e o DO-LED acende.
- Quando a concentração de gases no ambiente ao redor está abaixo do valor limite, o pino de saída do sensor fica em HIGH e o DO-LED apaga.
Para o pino AO:
- Quando a concentração de gás aumenta, a tensão também sobe.
- Quando a concentração de gás diminui, a tensão diminui proporcionalmente.
Observe que o potenciômetro não afeta o valor no pino AO.
Aquecimento do Sensor MQ2
O sensor de gás MQ2 precisa ser aquecido antes do uso.
- Quando você usar o sensor pela primeira vez depois de ele ter ficado guardado por muito tempo (um mês ou mais), ele precisa ser aquecido por 24-48 horas para garantir que funcione com precisão.
- Se o sensor foi usado recentemente, levará apenas 5-10 minutos para aquecer totalmente. Durante esse período de aquecimento, o sensor pode inicialmente fornecer leituras altas, mas elas vão diminuir gradualmente até se estabilizarem.
Para aquecer o sensor MQ2, basta conectar seus pinos VCC e GND a uma fonte de alimentação, ou conectá-los ao VCC e GND do Arduino, e então deixá-lo assim por um período de tempo.
Diagrama de Ligação
Como o módulo sensor de gás MQ2 tem duas saídas, você pode escolher usar uma ou ambas, dependendo do que precisar.

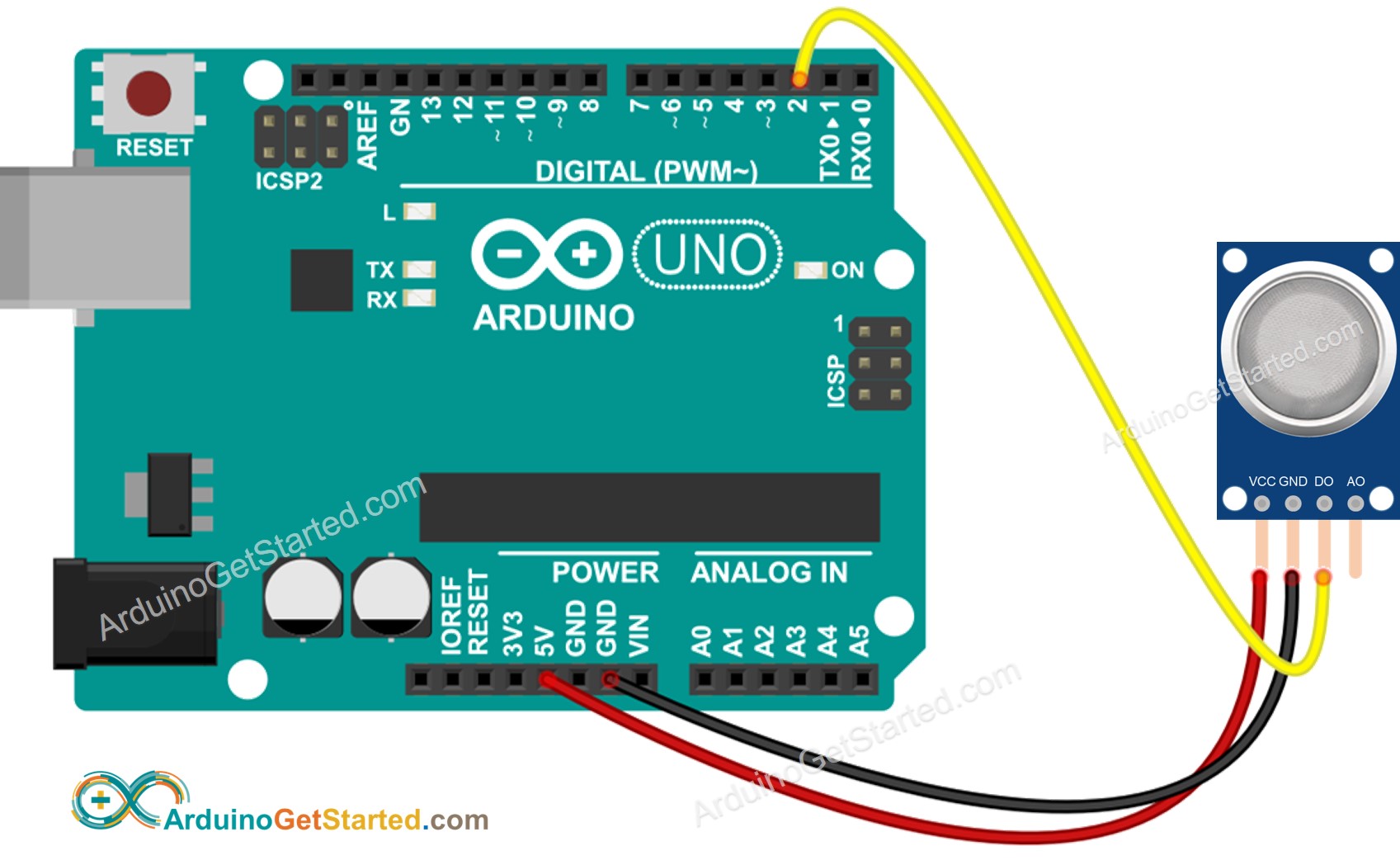

- O diagrama de ligação entre o Arduino e o sensor de gás MQ2 usando apenas o DO.
This image is created using Fritzing. Click to enlarge image

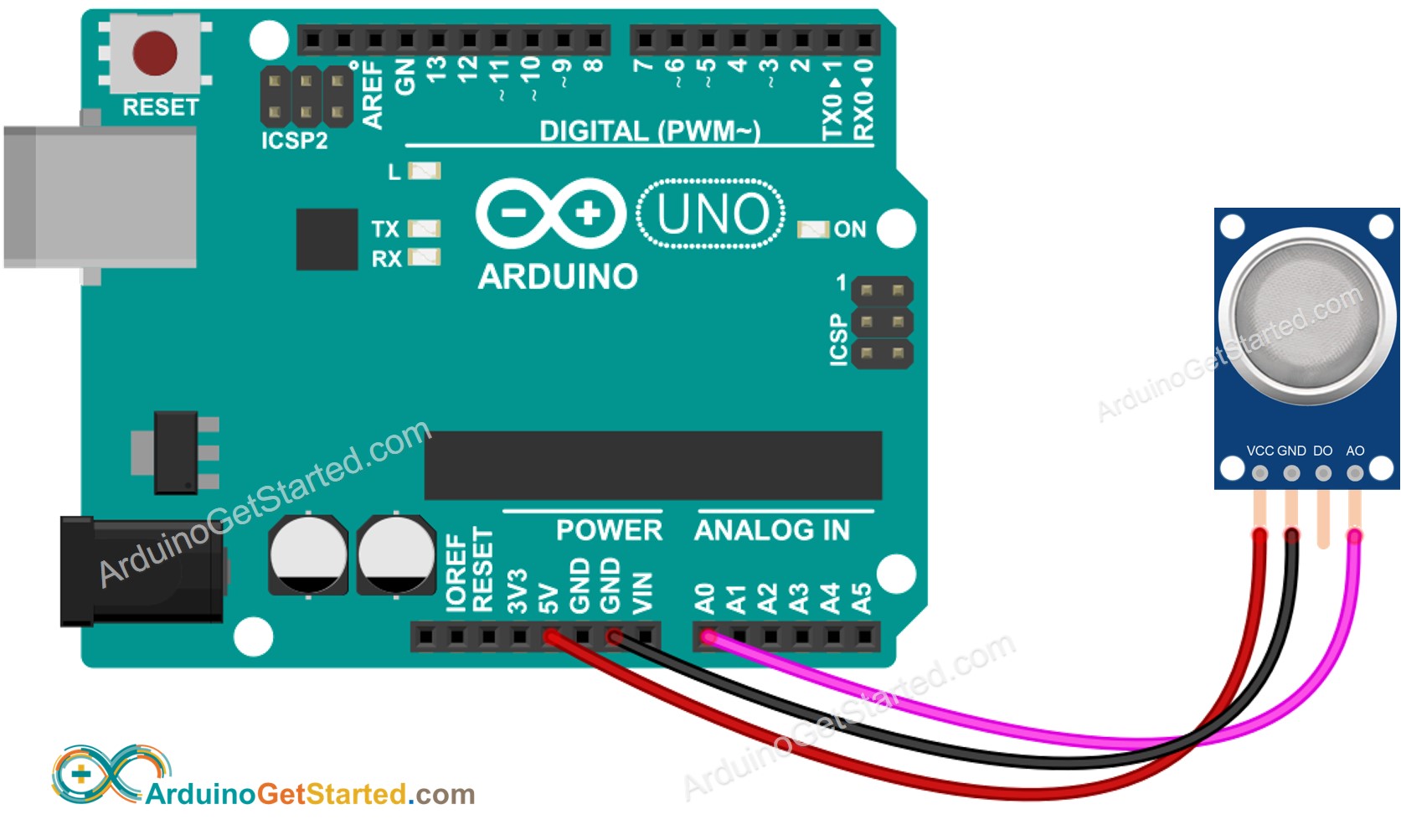

- O diagrama de ligação entre o Arduino e o sensor de gás MQ2 usando apenas o AO.
This image is created using Fritzing. Click to enlarge image

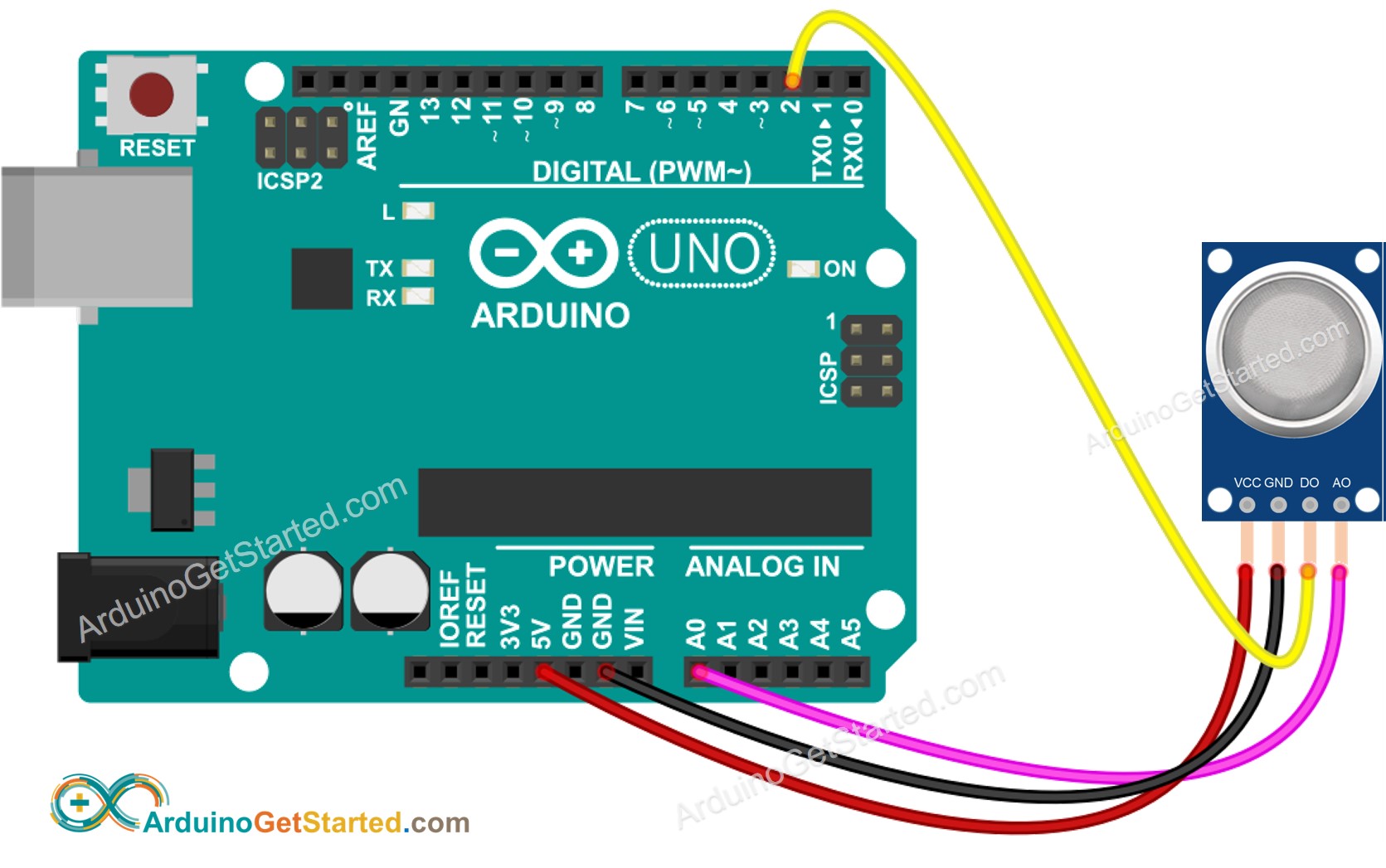

- O diagrama de ligação entre o Arduino e o sensor de gás MQ2 usando o AO e o DO.
This image is created using Fritzing. Click to enlarge image
Código Arduino - Ler valor do pino DO
Passos Rápidos
- Copie o código acima e abra-o com o Arduino IDE
- Clique no botão Upload no Arduino IDE para carregar o código no Arduino
- Coloque o sensor de gás MQ2 perto da fumaça/gás que você quer detectar
- Veja o resultado no Serial Monitor.
Lembre-se de que, se você notar que o LED permanece sempre aceso ou apagado, você pode ajustar o potenciômetro para regular a sensibilidade do sensor.
Código Arduino - Ler valor do pino AO
Passos Rápidos
- Copie o código acima e abra-o com o Arduino IDE
- Clique no botão Upload no Arduino IDE para carregar o código no Arduino
- Coloque o sensor de gás MQ2 perto da fumaça/gás que você quer detectar
- Veja o resultado no Serial Monitor.
A partir dos valores lidos no DO ou no AO, você pode inferir a qualidade do ar com base no seu padrão, ou disparar um alarme ou ligar sistemas de ventilação.
