Arduino - Sirene

Neste tutorial, vamos aprender a programar o Arduino para controlar uma sirene que produz um som e/ou uma luz de alerta.

Hardware Necessário

1	×	Arduino Uno R3
1	×	Cabo USB 2.0 tipo A/B (para PC com USB-A)
1	×	Cabo USB 2.0 tipo C/B (para PC com USB-C)
1	×	Relé
1	×	12V Alarm Siren Horn
1	×	Fonte de Alimentação 12V
1	×	Conector de Alimentação DC
1	×	Fios Jumper
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino Uno
1	×	(Recomendado) Shield de Protoboard para Arduino Uno
1	×	(Recomendado) Case para Arduino Uno
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre a Sirene

Dependendo do fabricante, uma sirene pode produzir um som alto ou uma luz de alerta, o que a torna adequada para um sistema de alarme. Ela também está disponível em várias tensões de operação. Este tutorial usará uma sirene de 12V; as de outras tensões funcionam de forma semelhante.

Pinagem

A sirene de 12V geralmente tem dois pinos:

Pino negativo (-) (preto): precisa ser conectado ao GND da fonte de alimentação DC
Pino positivo (+) (vermelho): precisa ser conectado ao 12V da fonte de alimentação DC

Como Controlar uma Sirene

Se a sirene de 12V for alimentada por uma fonte de alimentação de 12V, ela emite som e/ou luz de alerta. Para controlar uma sirene de 12V, precisamos usar um relé entre o Arduino e a sirene de 12V. O Arduino pode controlar a sirene de 12V por meio do relé. Se você ainda não conhece o relé (pinagem, como funciona, como programar ...), aprenda sobre ele no tutorial Arduino - Relé

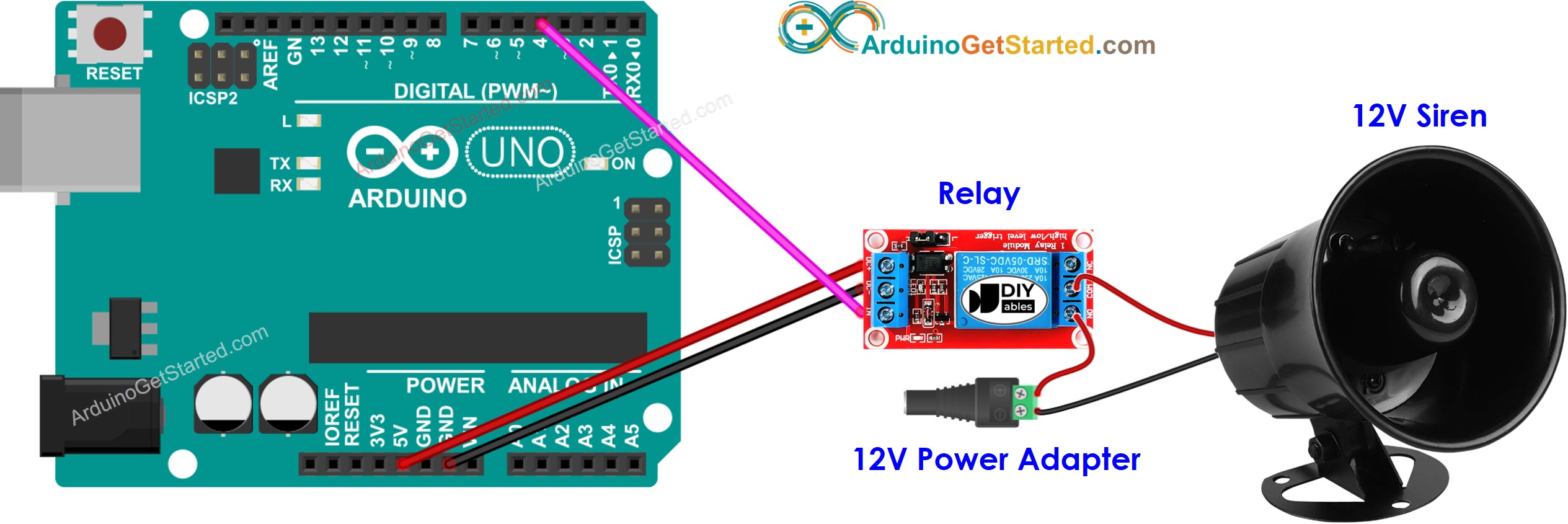

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Código Arduino

O código abaixo liga a sirene de 12V por dois segundos e a desliga por quatro segundos, repetidamente.

/* * Este código de Arduino foi desenvolvido por pt.newbiely.com * Este código de Arduino é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino/arduino-siren */ #define RELAY_PIN 4 // the Arduino pin that controls the siren via relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin D4 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on siren 2 seconds delay(2000); digitalWrite(RELAY_PIN, LOW); // turn off siren 5 seconds delay(4000); }

Passos Rápidos

Conecte o Arduino ao PC por meio do cabo USB
Abra a Arduino IDE, selecione a placa e a porta corretas
Copie o código acima e abra com a Arduino IDE
Clique no botão Upload na Arduino IDE para carregar o código no Arduino
Verifique o estado da sirene

Explicação do Código

Leia a explicação linha por linha nos comentários do código!

Vídeo
