Arduino - MQTT
Neste tutorial, vamos aprender a usar o Arduino para enviar/receber dados de um broker MQTT usando o protocolo MQTT. Em detalhes, vamos aprender:
- Como conectar o Arduino a um broker MQTT
- Como programar o Arduino para enviar dados ao broker MQTT publicando dados em um tópico MQTT
- Como programar o Arduino para receber dados inscrevendo-se em um tópico MQTT.
Vamos explorar dois casos de uso diferentes:
- Usando o Arduino com um broker MQTT online.
- Usando o Arduino com o broker MQTT instalado no seu PC.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V4 IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables STEM V4B IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

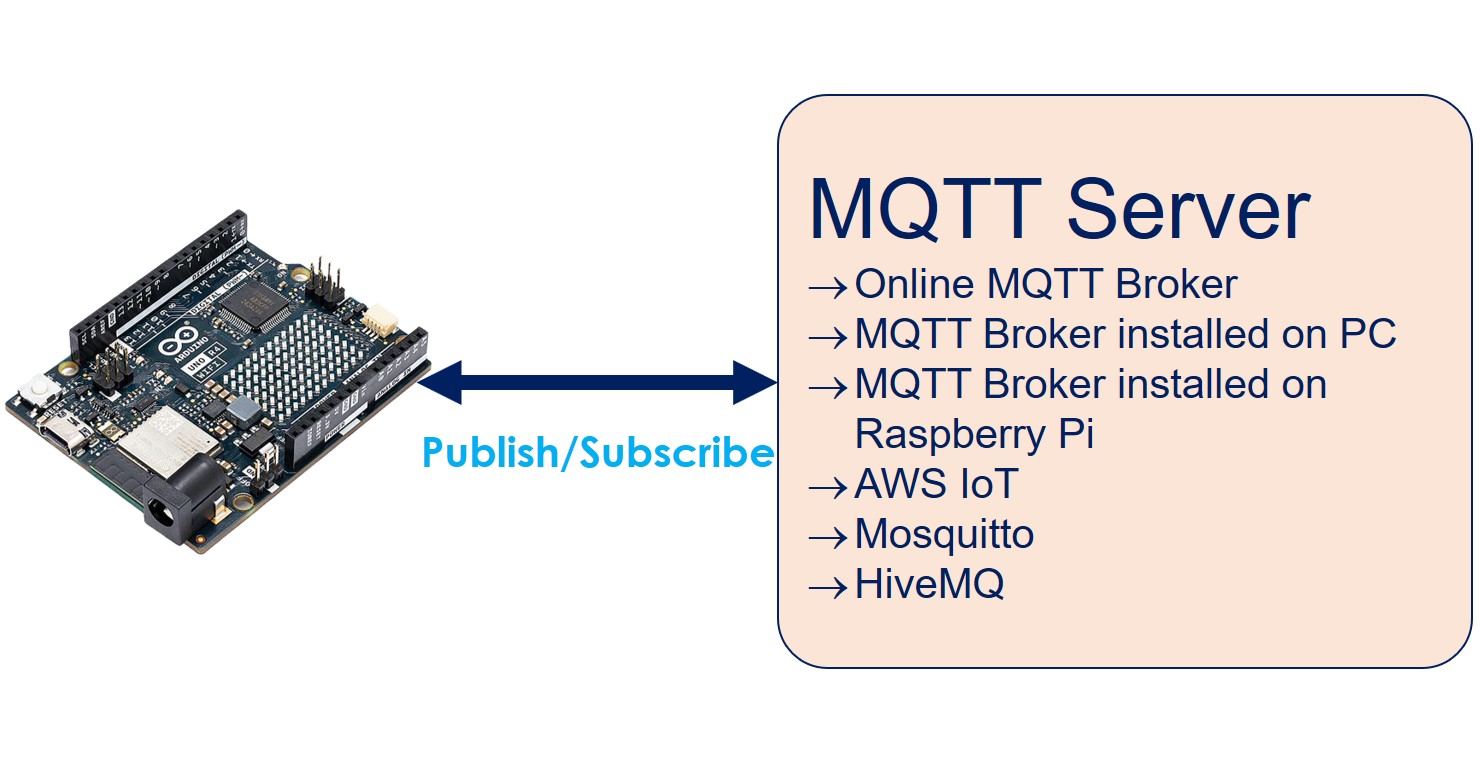

Sobre Arduino e MQTT
Vamos supor que você já esteja familiarizado com o protocolo MQTT. Se não estiver, pesquise na Internet. Este tutorial foca em programar o Arduino para enviar e receber dados usando o protocolo MQTT.
Abaixo estão casos de uso do Arduino com MQTT:
- O Arduino se conecta a um broker MQTT online, por exemplo: broker Mosquitto online, AWS IoT...
- O Arduino se conecta a um broker MQTT instalado no seu PC, por exemplo: broker Mosquitto, broker HiveMQ
- O Arduino se conecta a um broker MQTT instalado no seu Raspberry Pi, por exemplo: broker Mosquitto
- O Arduino se conecta a um broker MQTT instalado na nuvem, por exemplo: broker Mosquitto ou HiveMQ na AWS EC2
Neste tutorial, vamos começar verificando rapidamente se o Arduino consegue se conectar a um broker Mosquitto online. O Arduino vai publicar e se inscrever nesse broker pela internet.
Em seguida, vamos instalar o broker Mosquitto no nosso PC. Depois, vamos conectar o Arduino ao broker MQTT instalado no nosso PC, continuando a publicar e receber dados por meio desse broker local.
Depois de concluir este tutorial, você pode ir além aprendendo sobre Arduino com MQTT nos seguintes tutoriais:
Conectar o Arduino a um broker MQTT online
Nesta parte, vamos aprender a conectar o Arduino ao test.mosquitto.org, um broker MQTT online criado pelo Mosquitto. Observe que esse broker deve ser usado apenas para fins de teste.
Código Arduino
O código Arduino abaixo faz o seguinte:
- Conecta-se ao broker MQTT
- Inscreve-se em um tópico
- Publica mensagens periodicamente no mesmo tópico em que está inscrito
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-mqtt
*/
#include <WiFiS3.h>
#include <MQTTClient.h>
#include <ArduinoJson.h>
const char WIFI_SSID[] = "YOUR_WIFI_SSID"; // CHANGE TO YOUR WIFI SSID
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD"; // CHANGE TO YOUR WIFI PASSWORD
const char MQTT_BROKER_ADRRESS[] = "test.mosquitto.org"; // CHANGE TO MQTT BROKER'S ADDRESS
const int MQTT_PORT = 1883;
const char MQTT_CLIENT_ID[] = "YOUR-NAME-arduino-001"; // CHANGE IT AS YOU DESIRE
const char MQTT_USERNAME[] = ""; // CHANGE IT IF REQUIRED, empty if not required
const char MQTT_PASSWORD[] = ""; // CHANGE IT IF REQUIRED, empty if not required
// The MQTT topics that Arduino should publish/subscribe
const char PUBLISH_TOPIC[] = "YOUR-NAME-arduino-001/loopback"; // CHANGE IT AS YOU DESIRE
const char SUBSCRIBE_TOPIC[] = "YOUR-NAME-arduino-001/loopback"; // CHANGE IT AS YOU DESIRE
const int PUBLISH_INTERVAL = 5000; // 5 seconds
WiFiClient network;
MQTTClient mqtt = MQTTClient(256);
unsigned long lastPublishTime = 0;
void setup() {
Serial.begin(9600);
int status = WL_IDLE_STATUS;
while (status != WL_CONNECTED) {
Serial.print("Arduino - Attempting to connect to SSID: ");
Serial.println(WIFI_SSID);
// Connect to WPA/WPA2 network. Change this line if using open or WEP network:
status = WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
// wait 10 seconds for connection:
delay(10000);
}
// print your board's IP address:
Serial.print("IP Address: ");
Serial.println(WiFi.localIP());
connectToMQTT();
}
void loop() {
mqtt.loop();
if (millis() - lastPublishTime > PUBLISH_INTERVAL) {
sendToMQTT();
lastPublishTime = millis();
}
}
void connectToMQTT() {
// Connect to the MQTT broker
mqtt.begin(MQTT_BROKER_ADRRESS, MQTT_PORT, network);
// Create a handler for incoming messages
mqtt.onMessage(messageHandler);
Serial.print("Arduino - Connecting to MQTT broker");
while (!mqtt.connect(MQTT_CLIENT_ID, MQTT_USERNAME, MQTT_PASSWORD)) {
Serial.print(".");
delay(100);
}
Serial.println();
if (!mqtt.connected()) {
Serial.println("Arduino - MQTT broker Timeout!");
return;
}
// Subscribe to a topic, the incoming messages are processed by messageHandler() function
if (mqtt.subscribe(SUBSCRIBE_TOPIC))
Serial.print("Arduino - Subscribed to the topic: ");
else
Serial.print("Arduino - Failed to subscribe to the topic: ");
Serial.println(SUBSCRIBE_TOPIC);
Serial.println("Arduino - MQTT broker Connected!");
}
void sendToMQTT() {
StaticJsonDocument<200> message;
message["timestamp"] = millis();
message["data"] = analogRead(0); // Or you can read data from other sensors
char messageBuffer[512];
serializeJson(message, messageBuffer);
mqtt.publish(PUBLISH_TOPIC, messageBuffer);
Serial.println("Arduino - sent to MQTT:");
Serial.print("- topic: ");
Serial.println(PUBLISH_TOPIC);
Serial.print("- payload:");
Serial.println(messageBuffer);
}
void messageHandler(String &topic, String &payload) {
Serial.println("Arduino - received from MQTT:");
Serial.println("- topic: " + topic);
Serial.println("- payload:");
Serial.println(payload);
}
Passos Rápidos
- Se esta é a primeira vez que você usa o Arduino Uno R4, veja como configurar o ambiente para o Arduino Uno R4 na Arduino IDE.
- Abra a Arduino IDE no seu PC

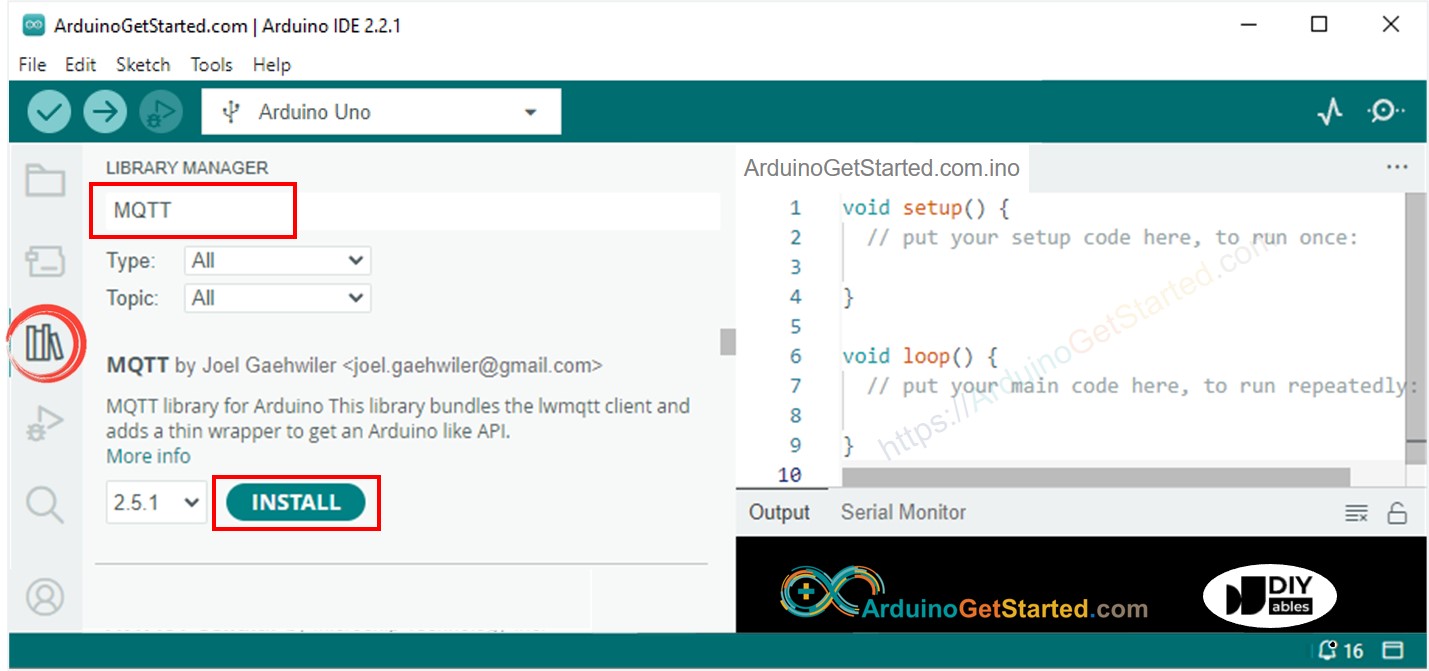

- Abra o Library Manager clicando no ícone Library Manager na barra de navegação à esquerda da Arduino IDE
- Digite MQTT na caixa de pesquisa e procure a biblioteca MQTT de Joel Gaehwiler.
- Clique no botão Install para instalar a biblioteca MQTT.

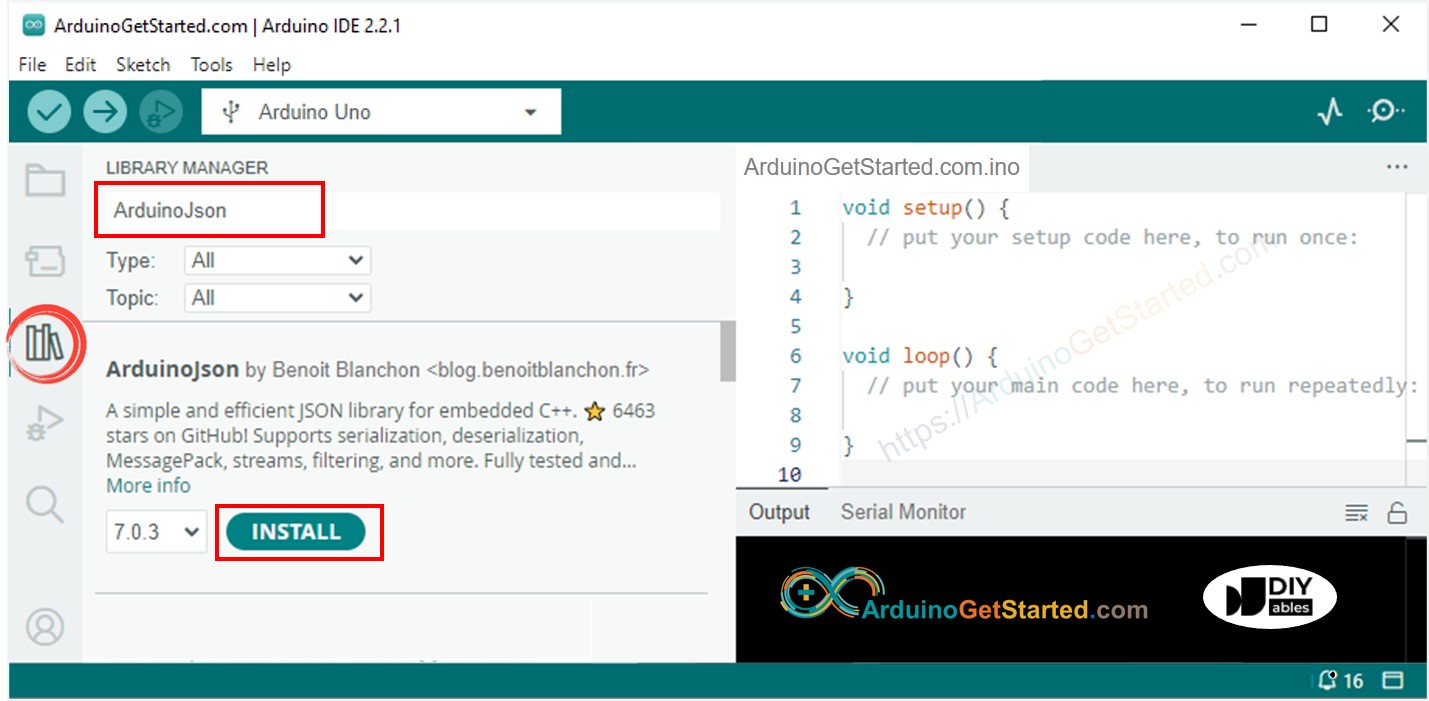

- Digite ArduinoJson na caixa de pesquisa e procure a biblioteca ArduinoJson de Benoit Blanchon.
- Clique no botão Install para instalar a biblioteca ArduinoJson.
- Copie o código acima e abra-o na Arduino IDE
- Substitua as informações de WiFi (SSID e senha) no código pelas suas.
- No código, você verá a palavra 'YOUR-NAME' três vezes. Substitua essa palavra pelo seu nome ou por caracteres aleatórios (apenas letras, sem espaços). Isso é necessário porque, se você não fizer a alteração, pode haver várias pessoas executando este código ao mesmo tempo, o que pode causar conflitos, já que os IDs de cliente MQTT e os tópicos seriam os mesmos para todos.
- Clique no botão Upload na Arduino IDE para carregar o código no Arduino
- Abra o Serial Monitor
- Veja o resultado no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno' on 'COM15')
New Line
9600 baud
IP Address: 192.168.0.2
Arduino - Connecting to MQTT broker
Arduino - Subscribed to the topic: YOUR-NAME-arduino-001/loopback
Arduino - MQTT broker Connected!
Arduino - sent to MQTT:
- topic: YOUR-NAME-arduino-001/loopback
- payload:{"timestamp":11757,"data":255}
Arduino - received from MQTT:
- topic: YOUR-NAME-arduino-001/loopback
- payload:
{"timestamp":11757,"data":255}
Arduino - sent to MQTT:
- topic: YOUR-NAME-arduino-001/loopback
- payload:{"timestamp":16896,"data":259}
Arduino - received from MQTT:
- topic: YOUR-NAME-arduino-001/loopback
- payload:
{"timestamp":16896,"data":259}
Como você pode ver, o Arduino publica mensagens no broker MQTT e depois recebe de volta a mesma mensagem. Isso acontece porque o código acima se inscreve no mesmo tópico em que publica os dados. Se você não quiser que o Arduino receba a mensagem que ele mesmo publica, basta fazer o tópico de SUBSCRIBE ser diferente do tópico de PUBLISH.
Conectar o Arduino ao broker MQTT instalado no seu PC
Instalando o Broker MQTT Mosquitto
- Baixe o Broker MQTT Mosquitto
- Instale-o na unidade D: em vez da unidade C:. Evite instalar o broker Mosquitto na unidade C: para prevenir possíveis problemas.
Executar o broker MQTT Mosquitto
Agora, vamos verificar se o broker MQTT está funcionando corretamente seguindo estes passos:
- Vá até o diretório onde o Mosquitto foi instalado. Por exemplo: D:\Draft\mosquitto>
- Crie um novo arquivo chamado test.conf, copie o conteúdo abaixo e salve-o nesse diretório:
listener 1883
allow_anonymous true
- Execute um Prompt de Comando como Administrador no seu PC. Vamos chamá-lo de Broker Window. Não feche esta janela até o final do tutorial.
- Execute os comandos abaixo um por um:
cd /d D:\Draft\mosquitto
mosquitto -v -c test.conf
- Você verá:
Command Prompt
Microsoft Windows [Version 10.0.19045.3930]
(c) Microsoft Corporation. All rights reserved.
C:\WINDOWS\system32>cd /d D:\Draft\mosquitto
D:\Draft\mosquitto>mosquitto -v -c test.conf
1710918939: mosquitto version 2.0.18 starting
1710918939: Config loaded from test.conf.
1710918939: Opening ipv6 listen socket on port 1883.
1710918939: Opening ipv4 listen socket on port 1883.
1710918939: mosquitto version 2.0.18 running
- Abra outro Prompt de Comando como Administrador no seu PC.
- Descubra o endereço IP do seu PC executando o comando abaixo:
ipconfig
Command Prompt
C:\WINDOWS\system32>ipconfig
Windows IP Configuration
Ethernet adapter:
Subnet Mask . . . . . . . . . . . : 255.0.0.0
IPv4 Address. . . . . . . . . . . : 192.168.0.26
Subnet Mask . . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . . :
- Anote o endereço IP para usar depois. No exemplo acima: 192.168.0.26
Testar se o Broker Mosquitto funciona
- Abra outro Prompt de Comando como Administrador no seu PC. Vamos chamá-lo de Subscriber Window
- Inscreva-se em um tópico executando os comandos abaixo um por um (substitua pelo seu endereço IP):
cd /d D:\Draft\mosquitto
mosquitto_sub -h 192.168.0.26 -p 1883 -t arduino-001/send
- Abra outro Prompt de Comando como Administrador no seu PC. Vamos chamá-lo de Publisher Window
- Publique uma mensagem no mesmo tópico executando os comandos abaixo um por um (substitua pelo seu endereço IP):
cd /d D:\Draft\mosquitto
mosquitto_pub -h 192.168.0.26 -p 1883 -t arduino-001/send -m "Hello, MQTT!"
- Você verá:
Command Prompt
Microsoft Windows [Version 10.0.19045.3930]
(c) Microsoft Corporation. All rights reserved.
C:\WINDOWS\system32>cd /d D:\Draft\mosquitto
D:\Draft\mosquitto>mosquitto_pub -h 192.168.0.26 -p 1883 -t arduino-001/send -m "Hello, MQTT!"
D:\Draft\mosquitto>
Você verá que a mensagem é encaminhada para a Subscriber Window da seguinte forma:
Command Prompt
Microsoft Windows [Version 10.0.19045.3930]
(c) Microsoft Corporation. All rights reserved.
C:\WINDOWS\system32>cd /d D:\Draft\mosquitto
D:\Draft\mosquitto>mosquitto_sub -h 192.168.0.26 -p 1883 -t arduino-001/send
Hello, MQTT!
Pronto, você instalou com sucesso o broker MQTT Mosquitto no seu PC. NÃO feche as três janelas: Broker Window, Subscriber Window e Publisher Window. Vamos usá-las a seguir.
Código Arduino
O código Arduino abaixo faz o seguinte:
- Conecta-se ao broker MQTT
- Inscreve-se em um tópico
- Publica mensagens periodicamente em outro tópico
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-mqtt
*/
#include <WiFiS3.h>
#include <MQTTClient.h>
#include <ArduinoJson.h>
const char WIFI_SSID[] = "YOUR_WIFI_SSID"; // CHANGE TO YOUR WIFI SSID
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD"; // CHANGE TO YOUR WIFI PASSWORD
//const char MQTT_BROKER_ADRRESS[] = "test.mosquitto.org"; // CHANGE TO MQTT BROKER'S ADDRESS
const char MQTT_BROKER_ADRRESS[] = "192.168.0.26"; // CHANGE TO MQTT BROKER'S IP ADDRESS
const int MQTT_PORT = 1883;
const char MQTT_CLIENT_ID[] = "arduino-001"; // CHANGE IT AS YOU DESIRE
const char MQTT_USERNAME[] = ""; // CHANGE IT IF REQUIRED, empty if not required
const char MQTT_PASSWORD[] = ""; // CHANGE IT IF REQUIRED, empty if not required
// The MQTT topics that Arduino should publish/subscribe
const char PUBLISH_TOPIC[] = "arduino-001/send"; // CHANGE IT AS YOU DESIRE
const char SUBSCRIBE_TOPIC[] = "arduino-001/receive"; // CHANGE IT AS YOU DESIRE
const int PUBLISH_INTERVAL = 5000; // 5 seconds
WiFiClient network;
MQTTClient mqtt = MQTTClient(256);
unsigned long lastPublishTime = 0;
void setup() {
Serial.begin(9600);
int status = WL_IDLE_STATUS;
while (status != WL_CONNECTED) {
Serial.print("Arduino - Attempting to connect to SSID: ");
Serial.println(WIFI_SSID);
// Connect to WPA/WPA2 network. Change this line if using open or WEP network:
status = WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
// wait 10 seconds for connection:
delay(10000);
}
// print your board's IP address:
Serial.print("IP Address: ");
Serial.println(WiFi.localIP());
connectToMQTT();
}
void loop() {
mqtt.loop();
if (millis() - lastPublishTime > PUBLISH_INTERVAL) {
sendToMQTT();
lastPublishTime = millis();
}
}
void connectToMQTT() {
// Connect to the MQTT broker
mqtt.begin(MQTT_BROKER_ADRRESS, MQTT_PORT, network);
// Create a handler for incoming messages
mqtt.onMessage(messageHandler);
Serial.print("Arduino - Connecting to MQTT broker");
while (!mqtt.connect(MQTT_CLIENT_ID, MQTT_USERNAME, MQTT_PASSWORD)) {
Serial.print(".");
delay(100);
}
Serial.println();
if (!mqtt.connected()) {
Serial.println("Arduino - MQTT broker Timeout!");
return;
}
// Subscribe to a topic, the incoming messages are processed by messageHandler() function
if (mqtt.subscribe(SUBSCRIBE_TOPIC))
Serial.print("Arduino - Subscribed to the topic: ");
else
Serial.print("Arduino - Failed to subscribe to the topic: ");
Serial.println(SUBSCRIBE_TOPIC);
Serial.println("Arduino - MQTT broker Connected!");
}
void sendToMQTT() {
StaticJsonDocument<200> message;
message["timestamp"] = millis();
message["data"] = analogRead(0); // Or you can read data from other sensors
char messageBuffer[512];
serializeJson(message, messageBuffer);
mqtt.publish(PUBLISH_TOPIC, messageBuffer);
Serial.println("Arduino - sent to MQTT:");
Serial.print("- topic: ");
Serial.println(PUBLISH_TOPIC);
Serial.print("- payload:");
Serial.println(messageBuffer);
}
void messageHandler(String &topic, String &payload) {
Serial.println("Arduino - received from MQTT:");
Serial.println("- topic: " + topic);
Serial.println("- payload:");
Serial.println(payload);
// You can process the incoming data as json object, then control something
/*
StaticJsonDocument<200> doc;
deserializeJson(doc, payload);
const char* message = doc["message"];
*/
}
Passos Rápidos
- Copie o código acima e abra-o na Arduino IDE
- Substitua as informações de WiFi (SSID e senha) no código pelas suas.
- Substitua o endereço do broker MQTT no código (nome de domínio ou endereço IP).
- Clique no botão Upload na Arduino IDE para carregar o código no Arduino
Enviar mensagem do Arduino para o PC via MQTT
O código do Arduino publica dados no tópico MQTT arduino-001/send, e a Subscriber Window no PC se inscreve nesse tópico para receber os dados.
- Abra o Serial Monitor e você verá o Arduino publicar periodicamente uma mensagem em um tópico.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno' on 'COM15')
New Line
9600 baud
IP Address: 192.168.0.2
Arduino - Connecting to MQTT broker
Arduino - Subscribed to the topic: arduino-001/receive
Arduino - MQTT broker Connected!
Arduino - sent to MQTT:
- topic: arduino-001/send
- payload:{"timestamp":10708,"data":311}
Arduino - sent to MQTT:
- topic: arduino-001/send
- payload:{"timestamp":15837,"data":298}
Arduino - sent to MQTT:
- topic: arduino-001/send
- payload:{"timestamp":20965,"data":291}
Arduino - sent to MQTT:
- topic: arduino-001/send
- payload:{"timestamp":26094,"data":286}
- Verifique a Subscriber Window, você verá que ela recebe a mensagem publicada pelo Arduino, como abaixo:
Command Prompt
Microsoft Windows [Version 10.0.19045.3930]
(c) Microsoft Corporation. All rights reserved.
C:\WINDOWS\system32>cd /d D:\Draft\mosquitto
D:\Draft\mosquitto>mosquitto_sub -h 192.168.0.26 -p 1883 -t arduino-001/send
Hello, MQTT!
{"timestamp":10708,"data":311}
{"timestamp":15837,"data":298}
{"timestamp":20965,"data":291}
{"timestamp":26094,"data":286}
Enviar mensagem do PC para o Arduino via MQTT
O Arduino se inscreve no tópico arduino-001/receive, e a Publisher Window no PC publica uma mensagem nesse tópico para enviá-la ao Arduino.
- Publique uma mensagem no tópico em que o Arduino está inscrito executando o seguinte comando na Publisher Window:
mosquitto_pub -h 192.168.0.26 -p 1883 -t arduino-001/receive -m "Hello, Arduino!"
- Você verá essa mensagem ser recebida pelo Arduino no Serial Monitor, como abaixo:
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno' on 'COM15')
New Line
9600 baud
Arduino - received from MQTT:
- topic: arduino-001/receive
- payload:
Hello, Arduino!
