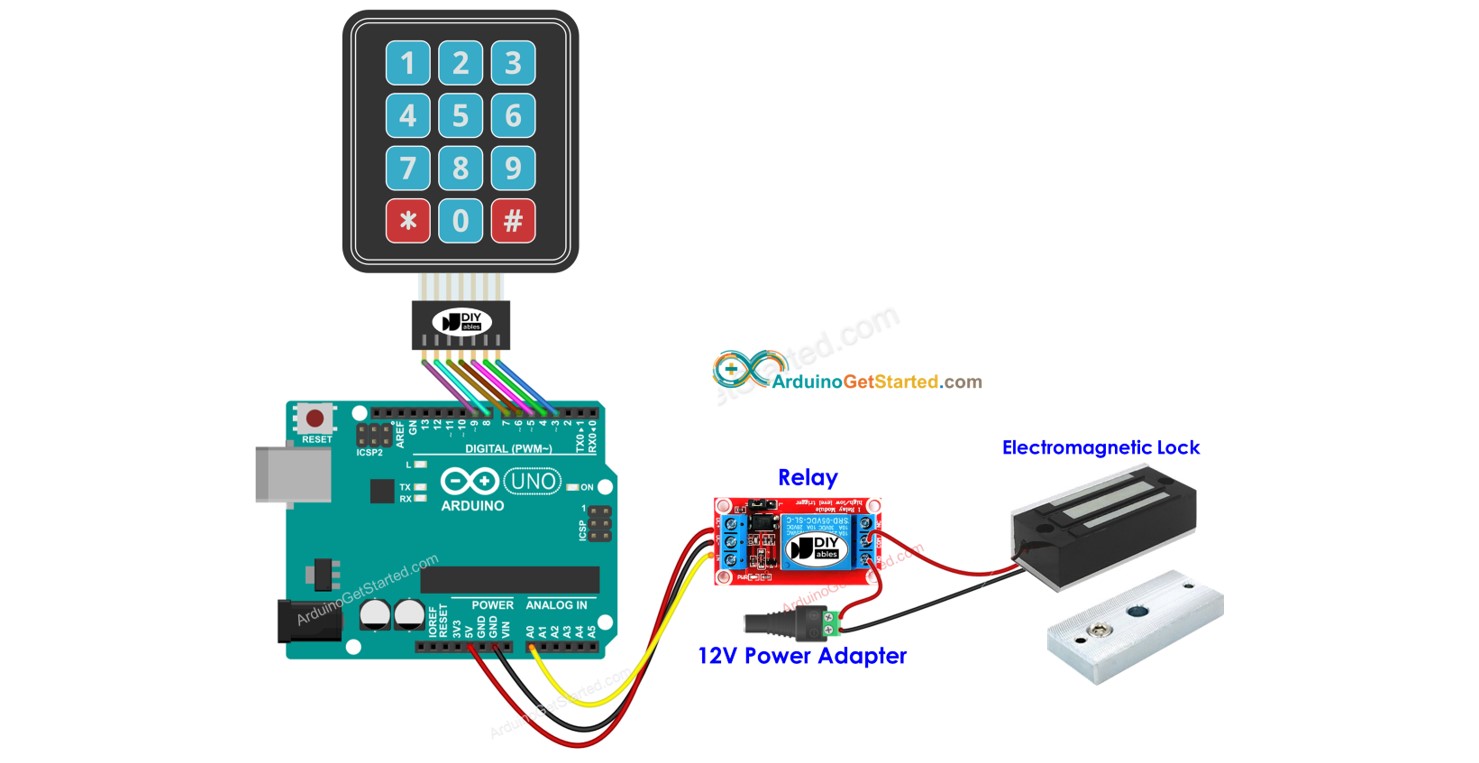

Arduino - Teclado - Fechadura Eletromagnética
Neste tutorial, vamos aprender como usar um teclado, uma fechadura eletromagnética e o Arduino juntos. Em detalhes, se um usuário digitar a senha corretamente no teclado, o Arduino ativa a fechadura eletromagnética.
O tutorial também fornece o código que ativa uma fechadura eletromagnética por um período de tempo e depois a desativa sem usar a função delay(). O código Arduino também suporta várias senhas.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Teclado e a Fechadura Eletromagnética
Se você não conhece o teclado e a fechadura eletromagnética (pinagem, como funciona, como programar...), aprenda sobre eles nos seguintes tutoriais:
- Tutorial Arduino - Teclado
- Tutorial Arduino - Fechadura Eletromagnética

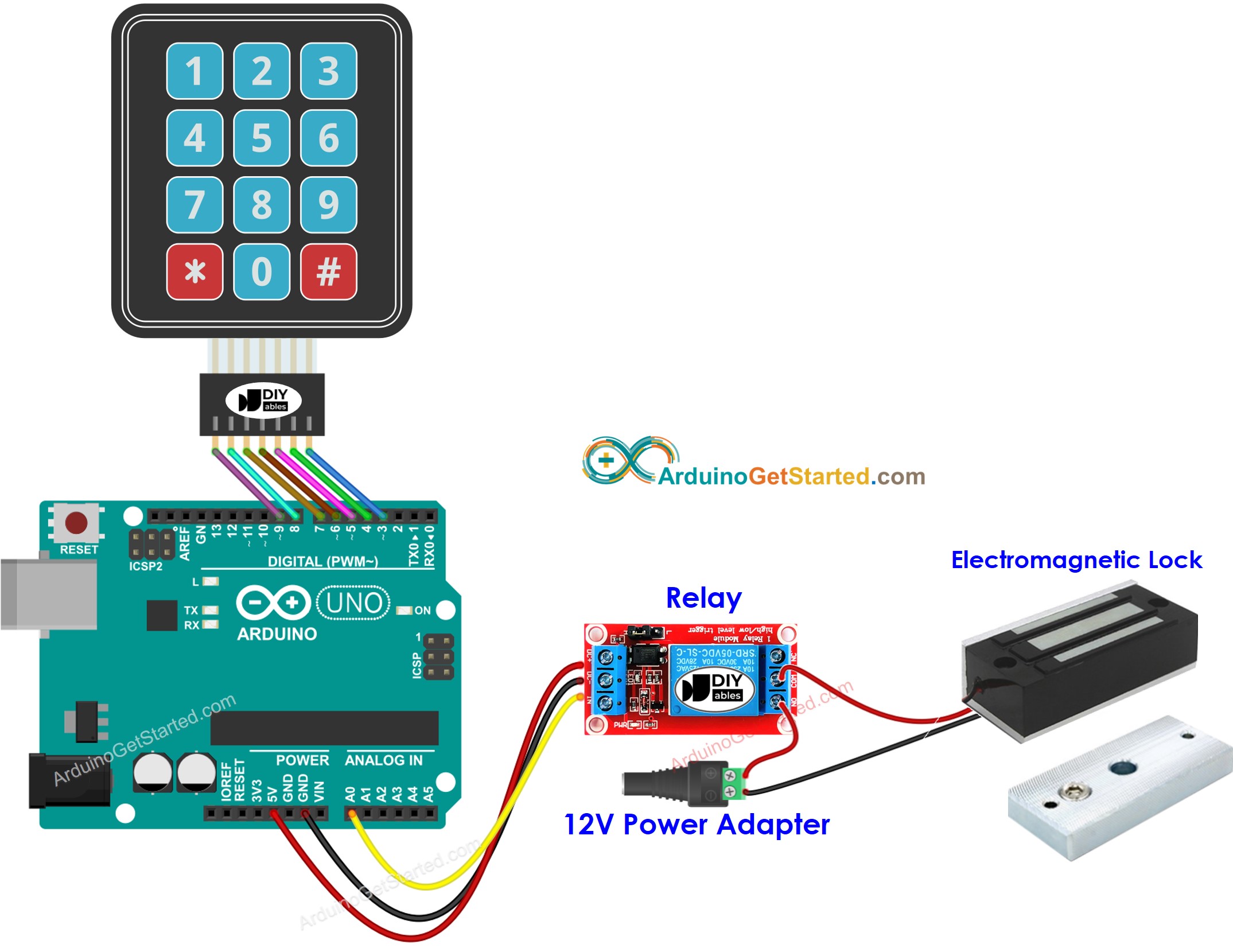

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Código Arduino - ativar a fechadura eletromagnética se a senha estiver correta
Os códigos abaixo ativam uma fechadura eletromagnética se a senha estiver correta
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-keypad-electromagnetic-lock
*/
#include <Keypad.h>
#define RELAY_PIN A0 // the Arduino pin that controls electromagnetic lock via relay
#define ROW_NUM 4 // four rows
#define COLUMN_NUM 3 // three columns
char keys[ROW_NUM][COLUMN_NUM] = {
{'1','2','3'},
{'4','5','6'},
{'7','8','9'},
{'*','0','#'}
};
byte pin_rows[ROW_NUM] = {9, 8, 7, 6}; //connect to the row pinouts of the keypad
byte pin_column[COLUMN_NUM] = {5, 4, 3}; //connect to the column pinouts of the keypad
Keypad keypad = Keypad( makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM );
const String password_1 = "1234"; // change your password here
const String password_2 = "56789"; // change your password here
const String password_3 = "901234"; // change your password here
String input_password;
void setup() {
Serial.begin(9600);
input_password.reserve(32); // maximum password size is 32, change if needed
pinMode(RELAY_PIN, OUTPUT); // initialize pin as an output.
digitalWrite(RELAY_PIN, HIGH); // lock the electromagnetic lock
}
void loop() {
char key = keypad.getKey();
if (key) {
Serial.println(key);
if (key == '*') {
input_password = ""; // reset the input password
} else if (key == '#') {
if (input_password == password_1 || input_password == password_2 || input_password == password_3) {
Serial.println("The password is correct => unlock");
digitalWrite(RELAY_PIN, LOW);
} else {
Serial.println("The password is incorrect, try again");
}
input_password = ""; // reset the input password
} else {
input_password += key; // append new character to input password string
}
}
}
Passos Rápidos
- Conecte o Arduino ao PC por meio do cabo USB
- Abra o Arduino IDE, selecione a placa e a porta corretas
- Vá até o ícone Libraries na barra esquerda do Arduino IDE.
- Pesquise “keypad” e, em seguida, encontre a biblioteca keypad de Mark Stanley, Alexander Brevig
- Clique no botão Install para instalar a biblioteca keypad.
- Copie o código acima e abra-o no Arduino IDE
- Clique no botão Upload no Arduino IDE para carregar o código no Arduino
- Pressione as teclas 8123 e pressione #
- Pressione as teclas 1234 e pressione #
- Veja o resultado no Serial Monitor e o estado da fechadura eletromagnética
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno' on 'COM15')
New Line
9600 baud
The password is incorrect, try again
The password is correct => unlock
Explicação do Código
As senhas autorizadas são predefinidas no código Arduino.
Uma string é usada para armazenar a senha digitada pelos usuários, chamada de input string. No teclado, duas teclas (* e #) são usadas para fins especiais: limpar a senha e finalizar a senha. Quando uma tecla do teclado é pressionada:
- Se a tecla pressionada não for uma das duas teclas especiais, ela é adicionada à input string
- Se a tecla pressionada for *, a input string é limpa. Você pode usá-la para começar ou recomeçar a digitar a senha
- Se a tecla pressionada for #:
- A input string é comparada com as senhas predefinidas. Se corresponder a uma das senhas predefinidas, a fechadura eletromagnética é ativada.
- Independentemente de a senha estar correta ou não, a input string é limpa para a próxima entrada
Código Arduino - ativar uma fechadura eletromagnética por um período de tempo se a senha estiver correta
O código abaixo ativa a fechadura eletromagnética por 5 segundos se a senha estiver correta. Após 5 segundos, a fechadura eletromagnética é desativada.
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-keypad-electromagnetic-lock
*/
#include <Keypad.h>
#include <ezOutput.h>
#define UNLOCK_TIME 5000 // in milliseconds
#define RELAY_PIN A0 // the Arduino pin that controls electromagnetic lock via relay
#define ROW_NUM 4 // four rows
#define COLUMN_NUM 3 // three columns
char keys[ROW_NUM][COLUMN_NUM] = {
{'1','2','3'},
{'4','5','6'},
{'7','8','9'},
{'*','0','#'}
};
byte pin_rows[ROW_NUM] = {9, 8, 7, 6}; //connect to the row pinouts of the keypad
byte pin_column[COLUMN_NUM] = {5, 4, 3}; //connect to the column pinouts of the keypad
Keypad keypad = Keypad( makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM );
ezOutput relay(RELAY_PIN);
const String password_1 = "1234"; // change your password here
const String password_2 = "56789"; // change your password here
const String password_3 = "901234"; // change your password here
String input_password;
void setup() {
Serial.begin(9600);
input_password.reserve(32); // maximum password size is 32, change if needed
relay.high(); // lock the electromagnetic lock
}
void loop() {
relay.loop(); // MUST call the loop() function first
char key = keypad.getKey();
if (key) {
Serial.println(key);
if (key == '*') {
input_password = ""; // reset the input password
} else if (key == '#') {
if (input_password == password_1 || input_password == password_2 || input_password == password_3) {
Serial.println("The password is correct => unlock");
relay.high(); // set high before making a low pulse
relay.pulse(UNLOCK_TIME); // deactivate the electromagnetic lock during UNLOCK_TIME duration
} else {
Serial.println("The password is incorrect, try again");
}
input_password = ""; // reset the input password
} else {
input_password += key; // append new character to input password string
}
}
}
Observe que o código acima usa a biblioteca ezOutput, que facilita o gerenciamento do tempo de forma não bloqueante. Você pode consultar o Guia de Instalação da Biblioteca ezOutput
