Arduino - Válvula de Água/Líquido

Neste tutorial, vamos aprender a controlar o fluxo de um líquido, como água, cerveja ou óleo, usando o Arduino e uma válvula solenoide. O mesmo vale para controlar o fluxo de gás.

Hardware Necessário

1	×	Arduino Uno R3
1	×	Cabo USB 2.0 tipo A/B (para PC com USB-A)
1	×	Cabo USB 2.0 tipo C/B (para PC com USB-C)
1	×	Relé
1	×	Liquid Solenoid Valve
1	×	Fonte de Alimentação 12V
1	×	Conector de Alimentação DC
1	×	Fios Jumper
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino Uno
1	×	(Recomendado) Shield de Protoboard para Arduino Uno
1	×	(Recomendado) Case para Arduino Uno
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre a Válvula de Água/Líquido

Pinagem

A Válvula Solenoide normalmente tem dois terminais:

Pino positivo (+) (vermelho): precisa ser conectado ao 12V da fonte de alimentação DC
Pino negativo (-) (preto ou outra cor): precisa ser conectado ao GND da fonte de alimentação DC

Como a Válvula de Água/Líquido Funciona

Normalmente, a válvula fica fechada. Quando 12V DC são aplicados aos dois terminais, a válvula abre e a água/líquido pode fluir.

※ Nota:

Em alguns tipos de válvula, existe uma vedação (gaxeta) por dentro, então é necessária uma pressão mínima para abrir a válvula (depois que 12V DC são aplicados). Essa pressão pode ser criada pelo fluxo do líquido.
Em alguns tipos de válvula, o líquido só pode fluir em um sentido.

Como Controlar a Válvula Solenoide de Água/Líquido

Se a válvula for alimentada por uma fonte de alimentação de 12V, ela abre. Para controlar a válvula, precisamos usar um relé entre o Arduino e a válvula. O Arduino pode controlar a válvula solenoide através do relé. Se você ainda não conhece o relé (pinagem, como funciona, como programar...), aprenda sobre ele no tutorial Arduino - Relé

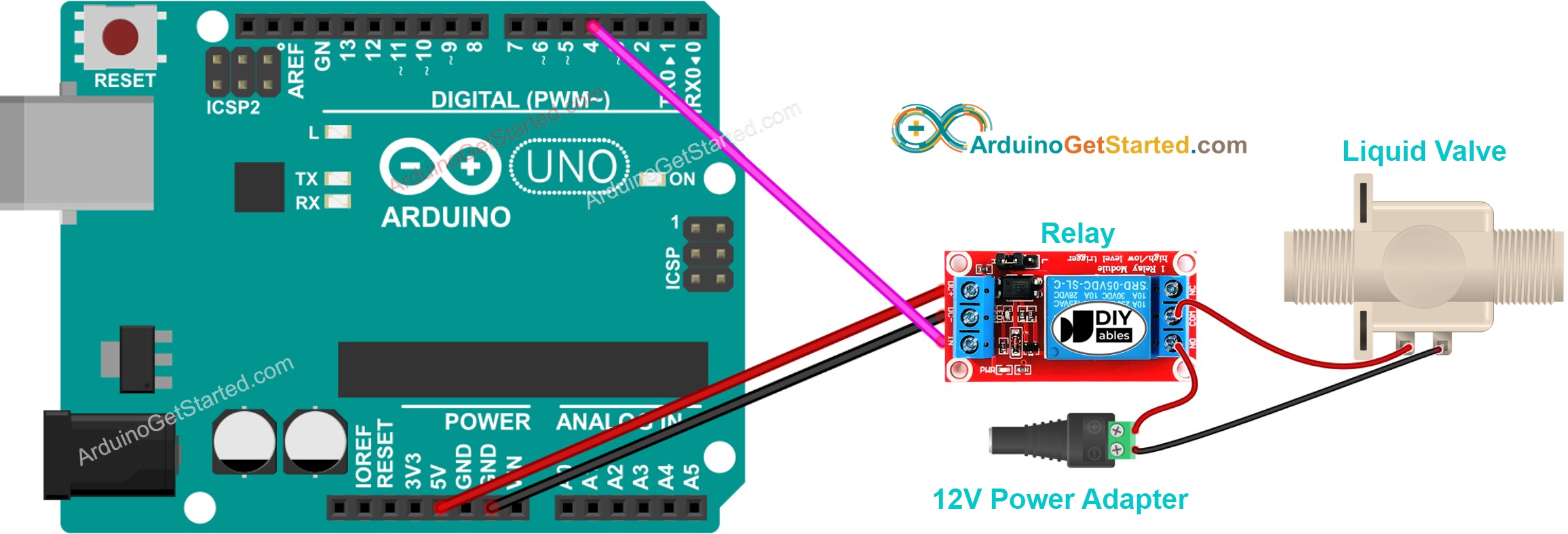

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Código Arduino

O código abaixo liga a válvula de água por cinco segundos e a desliga por cinco segundos, repetidamente,

/* * Este código de Arduino foi desenvolvido por pt.newbiely.com * Este código de Arduino é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino/arduino-water-liquid-valve */ // constants won't change const int RELAY_PIN = 4; // the Arduino pin D4, which connects to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin D4 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // open valve 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // close valve 5 seconds delay(5000); }

Passos Rápidos

Conecte o Arduino ao PC com um cabo USB
Abra o Arduino IDE e selecione a placa e a porta corretas
Copie o código acima e abra no Arduino IDE
Clique no botão Upload no Arduino IDE para carregar o código no Arduino
Verifique o fluxo de água

Explicação do Código

Leia a explicação linha por linha nos comentários do código!

Vídeo
