Arduino - Sensor de Luz Aciona Relé
Vamos aprender a:
- Se o valor analógico do sensor de luz for menor que um limite, ligar o relé.
- Se o valor analógico do sensor de luz for maior que um limite, desligar o relé.
Conectando o relé a uma lâmpada, fita LED, motor ou atuador... podemos usar o sensor de luz para controlar a lâmpada, a fita LED, o motor ou o atuador...
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
O sensor de luz LDR é muito barato, mas precisa de um resistor na ligação, o que pode deixar a montagem mais complexa. Para simplificar a ligação, você pode usar um módulo sensor de luz LDR como alternativa.
Sobre o Relé e o Sensor de Luz
Se você não conhece o relé e o sensor de luz (pinagem, como funciona, como programar...), aprenda sobre eles nos seguintes tutoriais:

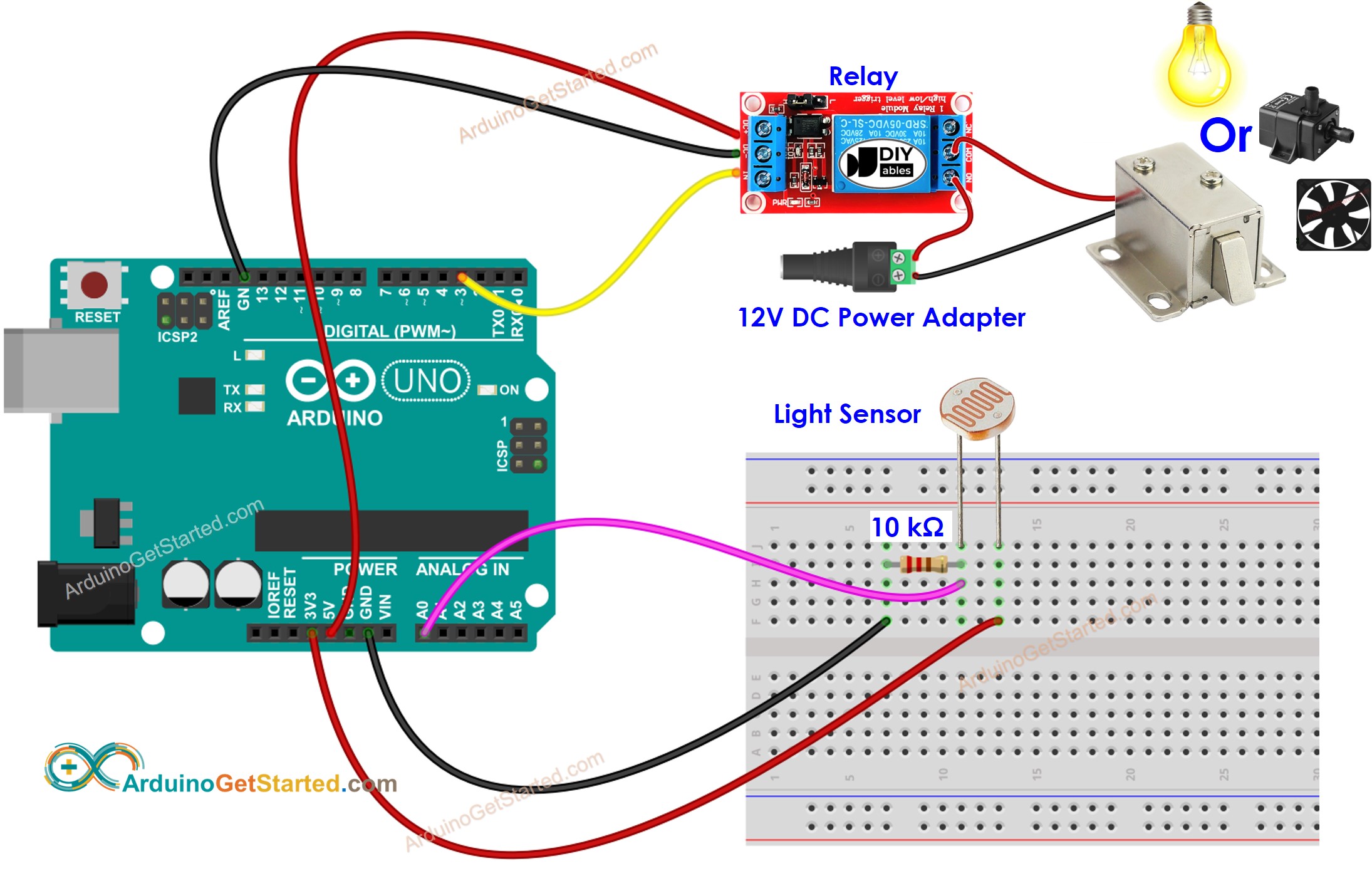

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Código Arduino
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-light-sensor-triggers-relay
*/
// constants won't change
const int LIGHT_SENSOR_PIN = A0; // Arduino pin connected to light sensor's pin
const int RELAY_PIN = 3; // Arduino pin connected to Relay's pin
const int ANALOG_THRESHOLD = 500;
// variables will change:
int analogValue;
void setup() {
pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode
}
void loop() {
analogValue = analogRead(LIGHT_SENSOR_PIN); // read the input on analog pin
if(analogValue < ANALOG_THRESHOLD)
digitalWrite(RELAY_PIN, HIGH); // turn on Relay
else
digitalWrite(RELAY_PIN, LOW); // turn off Relay
}
Passos Rápidos
- Conecte o Arduino ao PC usando o cabo USB
- Abra a Arduino IDE, selecione a placa e a porta corretas
- Copie o código acima e abra-o na Arduino IDE
- Clique no botão Upload na Arduino IDE para carregar o código no Arduino
- Aponte luz para o sensor
- Veja a mudança no estado do relé
Explicação do Código
Leia a explicação linha por linha nos comentários do código-fonte!
