Arduino - Fita LED

Neste tutorial, vamos aprender a programar o Arduino para controlar uma fita LED e fazê-la emitir luz.

Hardware Necessário

1	×	Arduino Uno R3
1	×	Cabo USB 2.0 tipo A/B (para PC com USB-A)
1	×	Cabo USB 2.0 tipo C/B (para PC com USB-C)
1	×	Relé
1	×	12V 1-color Fita LED
1	×	12V RGB Fita LED
1	×	Fonte de Alimentação 12V
1	×	Conector de Alimentação DC
1	×	Fios Jumper
1	×	(Alternativa) 24V 1-color Fita LED
1	×	(Alternativa) 24V RGB Fita LED
1	×	(Alternativa) 24V Power Adapter
1	×	(Opcional) 5V Power Adapter for Arduino
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino Uno
1	×	(Recomendado) Shield de Protoboard para Arduino Uno
1	×	(Recomendado) Case para Arduino Uno
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre a Fita LED

Uma fita LED, também conhecida como tira de LED, é uma placa de circuito flexível com LEDs de montagem em superfície que emitem luz. Essas fitas são versáteis e muito usadas para iluminação decorativa em várias aplicações. As fitas LED estão disponíveis em várias cores e costumam ser usadas para criar iluminação ambiente, iluminação de destaque ou efeitos de iluminação decorativa.

As fitas LED têm dois tipos principais:

Fitas LED Endereçáveis: Neste tipo, a cor e o brilho de cada LED da fita podem ser controlados de forma independente. Isso é possível porque cada LED recebe um endereço específico.
Fitas LED Não Endereçáveis: Por outro lado, as fitas LED não endereçáveis permitem controlar a cor e o brilho, mas esse controle é aplicado de forma igual a todos os LEDs da fita.

Este tutorial vai focar nas Fitas LED Não Endereçáveis. Para Fitas LED Endereçáveis, consulte os seguintes tutoriais:

Pinagem da Fita LED Não Endereçável

A Fita LED Não Endereçável tem dois tipos principais:

Fita LED não endereçável de 1 cor: apenas uma cor, definida pelo fabricante.
Fita LED RGB não endereçável: qualquer cor

Uma Fita LED Não Endereçável de 1 cor geralmente tem dois pinos:

Pino 12V/24V: precisa ser conectado ao pino positivo da fonte de alimentação DC de 12V ou 24V
Pino GND: precisa ser conectado ao pino negativo da fonte de alimentação DC de 12V ou 24V

Uma Fita LED RGB Não Endereçável geralmente tem quatro pinos:

Pino 12V/24V: precisa ser conectado ao pino positivo da fonte de alimentação DC de 12V ou 24V
Pino R: Este pino é usado para controlar a cor vermelha. Conectar este pino ao pino negativo da fonte de alimentação ativa a cor vermelha
Pino G: Este pino é usado para controlar a cor verde. Conectar este pino ao pino negativo da fonte de alimentação ativa a cor verde
Pino B: Este pino é usado para controlar a cor azul. Conectar este pino ao pino negativo da fonte de alimentação ativa a cor azul

Pinagem da fita LED não endereçável para Arduino

Vamos aprender a controlar os dois tipos com o Arduino, um de cada vez.

Como Controlar uma Fita LED Não Endereçável de 1 cor.

Se a fita LED de 12V for alimentada por uma fonte de alimentação de 12V, ela emite luz. Para controlar uma fita LED de 12V, precisamos usar um relé entre o Arduino e a fita LED de 12V. O Arduino pode controlar a fita LED de 12V por meio do relé. Se você ainda não conhece o relé (pinagem, como funciona, como programar ...), aprenda sobre o relé no tutorial Arduino - Relé

Diagrama de Ligação.

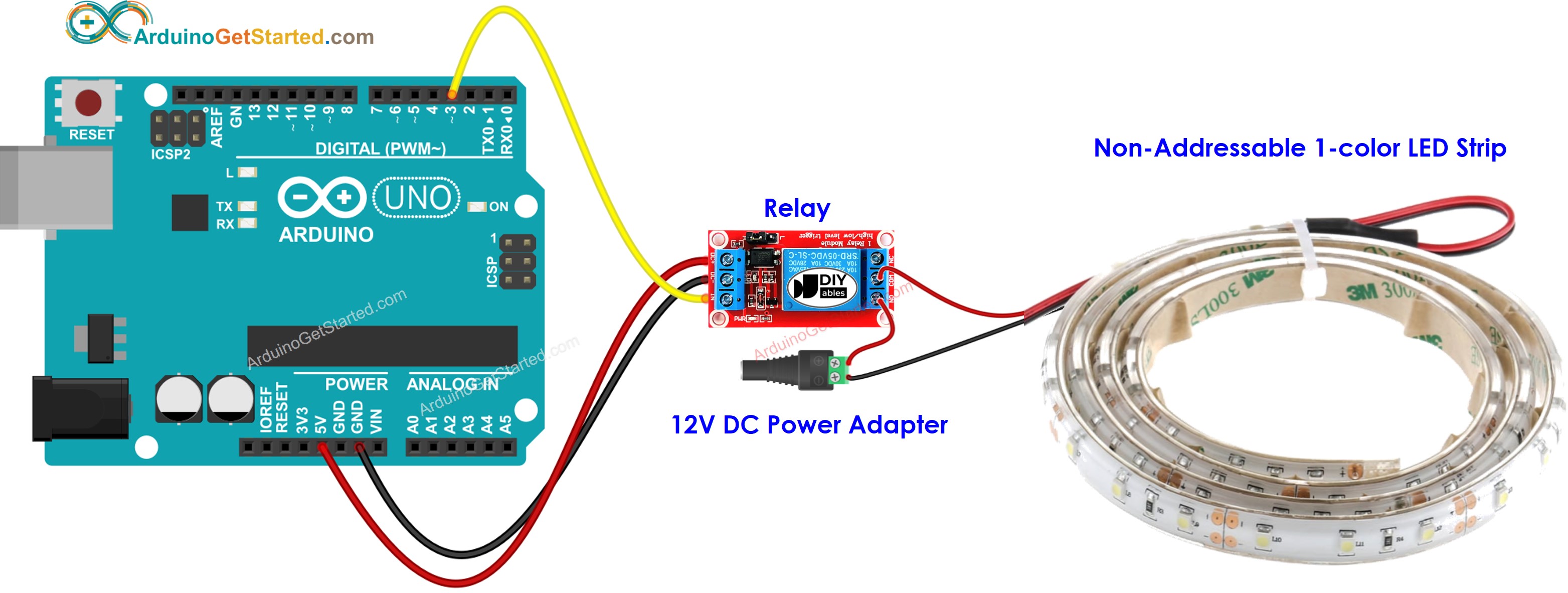

Diagrama de Ligação entre o Arduino e a Fita LED não endereçável de 1 cor.

This image is created using Fritzing. Click to enlarge image

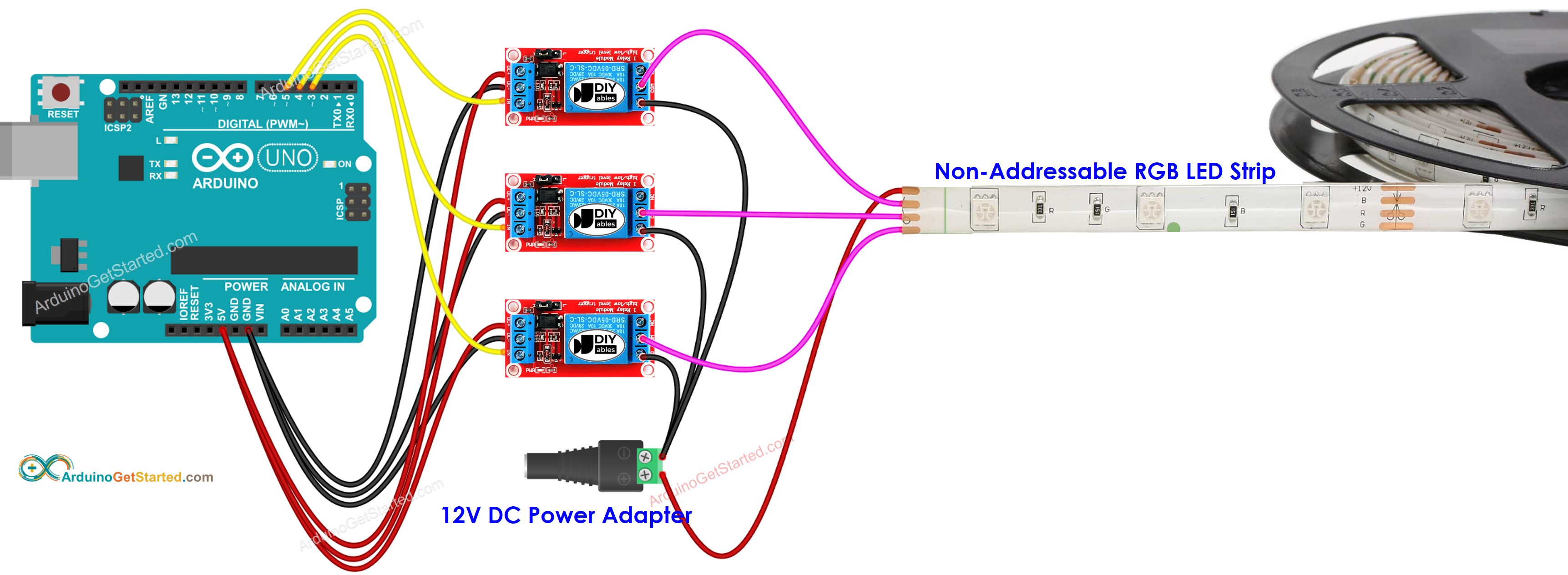

Diagrama de Ligação entre o Arduino e a Fita LED RGB não endereçável.

Diagrama de Ligação do Arduino com fita LED RGB de 12V

This image is created using Fritzing. Click to enlarge image

Código Arduino

Código Arduino para controlar a Fita LED não endereçável de 1 cor.

O código abaixo liga a fita LED por 5 segundos e desliga por 5 segundos, repetidamente,

Código Arduino para controlar a Fita LED RGB não endereçável.

O código abaixo controla repetidamente a cor da fita LED RGB (vermelho, verde, azul, amarelo, magenta, ciano e branco)

/* * Este código de Arduino foi desenvolvido por pt.newbiely.com * Este código de Arduino é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino/arduino-led-strip */ #define BLUE_PIN 5 // the Arduino pin connects to the blue pin of LED strip via relay 1 #define RED_PIN 4 // the Arduino pin connects to the red pin of LED strip via relay 2 #define GREEN_PIN 3 // the Arduino pin connects to the green pin of LED strip via relay 3 void setup() { Serial.begin(9600); // initialize Arduino pins as digital output pins pinMode(BLUE_PIN, OUTPUT); pinMode(RED_PIN, OUTPUT); pinMode(GREEN_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { Serial.println("The LED strip is turned red"); digitalWrite(BLUE_PIN, LOW); digitalWrite(RED_PIN, HIGH); digitalWrite(GREEN_PIN, LOW); delay(2000); Serial.println("The LED strip is turned green"); digitalWrite(BLUE_PIN, LOW); digitalWrite(RED_PIN, LOW); digitalWrite(GREEN_PIN, HIGH); delay(2000); Serial.println("The LED strip is turned blue"); digitalWrite(BLUE_PIN, HIGH); digitalWrite(RED_PIN, LOW); digitalWrite(GREEN_PIN, LOW); delay(2000); Serial.println("The LED strip is turned yellow"); digitalWrite(BLUE_PIN, LOW); digitalWrite(RED_PIN, HIGH); digitalWrite(GREEN_PIN, HIGH); delay(2000); Serial.println("The LED strip is turned magenta"); digitalWrite(BLUE_PIN, HIGH); digitalWrite(RED_PIN, HIGH); digitalWrite(GREEN_PIN, LOW); delay(2000); Serial.println("The LED strip is turned cyan"); digitalWrite(BLUE_PIN, HIGH); digitalWrite(RED_PIN, LOW); digitalWrite(GREEN_PIN, HIGH); delay(2000); Serial.println("The LED strip is turned white"); digitalWrite(BLUE_PIN, HIGH); digitalWrite(RED_PIN, HIGH); digitalWrite(GREEN_PIN, HIGH); delay(2000); }

Passos Rápidos

Conecte o Arduino ao PC por meio do cabo USB
Abra o Arduino IDE, selecione a placa e a porta corretas
Copie o código acima e abra-o no Arduino IDE
Clique no botão Upload no Arduino IDE para carregar o código no Arduino
Observe o estado da fita LED

Explicação do Código

Leia a explicação linha por linha nas linhas de comentário do código!

Observe que, para controlar o brilho e outras cores da fita LED não endereçável, precisamos usar o driver L298N em vez do relé
